АнАғып кетуден қорғайтын MCCBбір келісілген шешімде қалдық токтан қорғаумен кәдімгі қалыпталған автоматты ажыратқыш функцияларын біріктіреді. Коммерциялық ғимараттар, өнеркәсіптік нысандар, жабдық өндірушілері және электрлік мердігерлер үшін бұл жалпы мәселені шешуі мүмкін: қуат тізбегін шамадан тыс жүктемелерден және қысқа тұйықталудан қорғау, сонымен қатар ықтимал қауіпті ағып кету тогын анықтау.
Ең бастысы - көп функциялары бар ажыратқышты таңдау ғана емес. Құрылғы жүйе кернеуіне, номиналды токқа, қысқа тұйықталу жағдайларына, полюс конфигурациясына, ағып кету-ток параметріне, орнату ортасына және үйлестіру талаптарына сәйкес болуы керек. Бұл нұсқаулық технологияның қалай жұмыс істейтінін, ол қандай мәселелерді шешетінін және ағып кетуден қорғайтын MCCB көрсетпес бұрын сатып алушылар нені тексеруі керектігін түсіндіреді.
Мазмұны
- 1. Ағып кетуден қорғайтын MCCB дегеніміз не?
- 2. Ағып кетуден қорғау қалай жұмыс істейді?
- 3. Ол қандай электрлік мәселелерді шеше алады?
- 4. Неліктен MCCB және ағып кетуден қорғауды біріктіру керек?
- 5. Ағып кетуден қорғайтын MCCB қайда қолданылады?
- 6. Сатып алушылар таңдау алдында нені тексеруі керек?
- 7. Негізгі параметрлер түсіндірілді
- 8. Ағып кетуден қорғайтын MCCB және бөлек қорғаныс құрылғылары
- 9. Орнату және техникалық қызмет көрсету мәселелері
- 10. Shanghai DaDa Electric Co., Ltd. және ағып кетуден қорғау шешімдері
- 11. Жиі қойылатын сұрақтар
- 12. Қорытынды
1. Ағып кетуден қорғайтын MCCB дегеніміз не?
Әдетте MCCB деп аталатын қалыпталған корпус сөндіргіші төмен вольтты электр тізбектерін шамадан тыс жүктеме және қысқа тұйықталу сияқты жағдайлардан қорғауға арналған. Негізгі қорғаныс қосқышынан айырмашылығы, MCCB ток рейтингтері мен үзу қуаттарының кең ауқымында таңдалуы мүмкін, бұл оны коммерциялық және өнеркәсіптік тарату жүйелеріне қолайлы етеді.
АнАғып кетуден қорғайтын MCCBосы кәдімгі қорғаныс функцияларына қалдық ток немесе жерге ағып кетуді анықтауды қосады. Қалыпты емес ағып кету тогы анықталып, конфигурацияланған жұмыс деңгейіне жеткенде, қорғаныс механизмі өшіруді бастап, зақымдалған тізбекті ажырата алады.
Бұл комбинация әсіресе электрлік дизайнерлер қажетсіз күрделі панель құрылымын жасамай-ақ бірнеше қорғаныс қабатын қажет еткенде пайдалы. Коммерциялық өнімдер біріктірілген MCCB-плюс қалдық-ток шешімдері ретінде немесе үйлесімді қалдық ток модульдерімен біріктірілген MCCB ретінде қол жетімді. IEC 60947-2 қалдық токтан қорғауды қамтитын ажыратқыштарға қойылатын талаптарды қамтиды, ал өндірушілер әртүрлі конфигурациялар мен реттеу ауқымдарын қамтамасыз ете алады.
2. Ағып кетуден қорғау қалай жұмыс істейді?
Салауатты электр тізбегінде шығыс өткізгіштер арқылы өтетін ток тізбек арқылы қайтарылатын токпен сәйкес келуі керек. Ағып кету жағдайы токтың бір бөлігі оқшаулаудың нашарлауы, жалғанған жабдық немесе ток қосылған бөлікпен байланысқан адам сияқты күтпеген жолға түскенде орын алады.
Ағып кетуден қорғау осы теңгерімсіздікке байланысты қалдық токты бақылайды. Егер өлшенген қалдық ток құрылғының конфигурацияланған жұмыс шегінен асып кетсе, қорғаныс жүйесі MCCB механизміне өшіру сигналын жібереді.
Өнімнің дизайнына байланысты ағып кетуден қорғау реттелетін қалдық жұмыс тогын, уақытты кешіктіруді, сынақ функциясын, дабыл индикациясын немесе басқа бақылау функцияларын қамтамасыз етуі мүмкін. Коммерциялық MCCB ағып кетуден қорғайтын өнімдер сезімталдық пен кідіріс параметрлері жоспарланған қолданбаға сәйкес айтарлықтай өзгеруі мүмкін екенін көрсетеді.
Неліктен бұл артық жүктемеден қорғаудан ерекшеленеді?
Шамадан тыс жүктемеден қорғау және ағып кетуден қорғау әртүрлі мәселелерге жауап береді. Шамадан тыс жүктелген тізбек шамадан тыс ток шығаруы мүмкін, себебі тым көп жүктеме қосылған немесе жабдық жоспарланған қуаттан тыс жұмыс істейді. Дегенмен, ағып кету ақаулығы оның жоспарланған өткізгіш жолынан шығып кетуіне қатысты.
Сондықтан шамадан тыс жүктемеден қорғау мүмкіндігін жай ғана арттыру ағып кетуден автоматты түрде сәйкес қорғанысты қамтамасыз етпейді. Электр тарату жүйесін жобалау кезінде екі функцияны бөлек қарастырған жөн.
3. Ол қандай электрлік мәселелерді шеше алады?
Зауыттарда, коммерциялық ғимараттарда және инфрақұрылымдық жобаларда қолданылатын электр жабдықтары қиын жағдайларда ұзақ уақыт жұмыс істей алады. Ылғал, шаң, оқшаулаудың ескіруі, механикалық зақымданулар, орнату қателері және жабдықтың тозуы - барлығы қалыпты емес ток жолдарына ықпал етуі мүмкін.
Зақымдалған немесе ескірген оқшаулау әдеттегі қысқа тұйықталу сияқты әрекет етпеуі мүмкін күтпеген ток жолдарын тудыруы мүмкін.
Қалдық токтан қорғау тізбекті жылдам ажыратуды қажет ететін ағып кету жағдайларын анықтауға көмектеседі.
Қорғау функцияларын біріктіру бірнеше тәуелсіз құрамдастарды пайдаланумен салыстырғанда реттеуді жеңілдетеді.
Нақты қорғаныс деңгейі толық электр жүйесіне, құрылғы конфигурациясына және орнату шарттарына байланысты. Сондықтан ағып кетуден қорғанысы бар MCCB әрбір электрлік қауіп үшін әмбебап шешім ретінде емес, дұрыс жобаланған қорғаныс схемасының бір бөлігі ретінде қарастырылуы керек.
4. Неліктен MCCB және ағып кетуден қорғауды біріктіру керек?
Көптеген электр жобалары үшін басты тартымдылық - келісілген құрылғы орналасуында бірнеше қорғаныс талаптарын шешу мүмкіндігі. Бұл панель кеңістігі, орнату уақыты және жүйені үйлестіру маңызды болған жағдайда құнды болуы мүмкін.
1. Бірнеше қорғаныс функциялары
Дұрыс конфигурацияланған құрылғы бір қорғаныс архитектурасында шамадан тыс жүктемеден, қысқа тұйықталудан және қалдық токтан қорғауды қамтамасыз ете алады. Бұл инженерлерге фидер немесе тарату тізбегі үшін анықталған қорғаныс стратегиясын орнатуды жеңілдетеді.
2. Панельдің неғұрлым тиімді дизайны
Біріктірілген немесе бір-біріне жақын қорғаныс құрамдастары бөлек құрылғыларды, сымдарды және монтаждау қондырғыларын пайдалану қажеттілігін азайтады. Қалдық токтан қорғалған MCCB өндірушілері практикалық артықшылықтар ретінде ықшам орнатуды және төмендетілген құрамдас талаптарды ерекше атап өтеді.
3. Реттелетін қорғаныс
Кейбір өнімдер реттелетін қалдық ток шектерін және уақыт кідірістерін қамтамасыз етеді. Бұл әрбір қолданба үшін бір бекітілген параметрге сүйенудің орнына қорғаныс құрылымын әртүрлі тізбектерге бейімдеуге мүмкіндік береді.
4. Жүйені жоспарлауды жеңілдету
Шамадан тыс жүктеме, қысқа тұйықталу және ағып кету талаптары бірге қарастырылғанда, инженерлер жеке құрамдастарды дербес таңдаудың орнына толық қорғаныс стратегиясын бағалай алады.
5. Ағып кетуден қорғайтын MCCB қайда қолданылады?
Тиісті қолдану электр дизайнына, жергілікті талаптарға және өнімнің техникалық сипаттамаларына байланысты. Типтік қолдану салаларына мыналар жатады:
- Коммерциялық ғимараттарды тарату тақталары
- Өнеркәсіптік электр энергиясын тарату жүйелері
- Зауыт өндірісінің жабдықтары
- Қозғалтқыштар мен машиналарды қоректендіргіштер
- Цехтар мен өндіріс орындары
- Инфрақұрылым және коммуналдық қондырғылар
- Жердің ағуын бақылауды қажет ететін электр жабдықтары
- Панель кеңістігі шектеулі тарату жүйелері
- Үйлестірілген шамадан тыс жүктемені, қысқа тұйықталудан және қалдық токтан қорғауды қажет ететін жобалар
MCCB өнеркәсіптік және коммерциялық таратуда кеңінен қолданылады, өйткені олардың ағымдағы рейтингтері мен үзу мүмкіндіктері шағын тармақты ажыратқыштардың әдеттегі ауқымынан тыс қолданбаларды қамтуы мүмкін.
6. Сатып алушылар таңдау алдында нені тексеруі керек?
Тек номиналды ток күші негізінде ағып кетуден қорғайтын MCCB таңдау орнату кезінде қиындықтар тудыруы мүмкін. Сатып алушылар модельді растамас бұрын өндірушіге немесе инженерге жүйе туралы жеткілікті ақпарат беруі керек.
- Номиналды ток:Күтілетін үздіксіз жүктемені анықтаңыз және толық схеманың дизайны негізінде қолайлы ток рейтингін таңдаңыз.
- Жұмыс кернеуі:Жүйе кернеуін және өнімнің жоспарланған айнымалы ток қолданбасына жарамдылығын растаңыз.
- Полюстер саны:Жүйе 3P, 4P немесе басқа конфигурацияны қажет ететінін тексеріңіз.
- Қысқа тұйықталу мүмкіндігі:Қолда бар ықтимал ақаулық токты тексеріңіз және ажыратқыштың сәйкес үзу рейтингі бар екеніне көз жеткізіңіз.
- Ағып кетуге сезімталдық:Жоспарланған қорғаныс стратегиясына қажетті қалдық жұмыс тогын анықтаңыз.
- Уақыт кідірісі:Жоғары немесе төмен ағын құрылғыларымен үйлестіру үшін лездік жұмыс немесе уақытты кешіктірілген жауап қажет пе екенін қарастырыңыз.
- Орнату шарттары:Қоршаған ортаның температурасын, қоршауын, ылғалдылығын, биіктігін және басқа да тиісті қоршаған орта факторларын қарап шығыңыз.
- Стандарттар мен сертификаттар:Мақсатты нарықта талап етілетін стандарттар мен мақұлдауларды растаңыз.
7. Негізгі параметрлер түсіндірілді
Төмендегі параметрлер әртүрлі MCCB ағып кетуден қорғайтын өнімдерді салыстыру кезінде ерекше маңызды.
| Параметр | Неліктен маңызды | Сатып алушылар нені растауы керек |
|---|---|---|
| Номиналды ток (In) | Ажыратқыштың белгіленген жағдайларда тасымалдауға арналған ток деңгейін анықтайды. | Ажыратқышты тізбектің жүктемесіне және өткізгіштің конструкциясына сәйкестендіріңіз. |
| Номиналды кернеу (Ue) | Қолданба үшін электрлік жұмыс кернеуін анықтайды. | Жүйе кернеуімен үйлесімділікті растаңыз. |
| Үзіліс сыйымдылығы | Белгіленген сынақ жағдайларында ажыратқыш қауіпсіз үзе алатын ақаулық токты көрсетеді. | Өнімнің рейтингін қол жетімді қысқа тұйықталу тогымен салыстырыңыз. |
| Ағып кету тогының параметрі | Ағып кетуден қорғау жұмыс істейтін қалдық ток деңгейін анықтайды. | Қажетті сезімталдық пен реттеу ауқымын растаңыз. |
| Уақытты кешіктіру | Ағып кетуден қорғауды басқа қорғаныс құрылғыларымен үйлестіруге көмектеседі. | Қажетті жауаптың лезде немесе кешіктірілгенін тексеріңіз. |
| Полюстердің саны | Қандай өткізгіштердің қосылатынын және қорғалғанын анықтайды. | 3P, 4P немесе басқа қажетті конфигурацияны растаңыз. |
| Стандарттар | Өнім өнімділігі мен сынау үшін негізді қамтамасыз етеді. | Қолданылатын IEC, аймақтық және жоба талаптарын тексеріңіз. |
Мысалы, қалдық токтан қорғанысы бар ағымдағы коммерциялық өнімдер номиналды токтың, полюс конфигурациясының, жұмыс кернеуінің және ажырату қабілетінің әртүрлі комбинацияларын ұсына алады. Бұл спецификациялар тек өнім санатынан қабылданбай, әрқашан өнімнің нақты деректер парағымен салыстырылуы керек.
8. Ағып кетуден қорғайтын MCCB және бөлек қорғаныс құрылғылары
Біріктірілген және бөлек қорғаныс шаралары техникалық тұрғыдан қолайлы болуы мүмкін. Жақсырақ конфигурация жобаның электр сәулетіне, кеңістік талаптарына, үйлестіру стратегиясына және сатып алу қалауларына байланысты.
| Қарастыру | Ағып кетуден қорғайтын MCCB | Бөлек қорғауды ұйымдастыру |
|---|---|---|
| Панельдің орналасуы | Ықшам орналасуды қамтамасыз ете алады. | Қосымша орнату орнын қажет етуі мүмкін. |
| Сымдар | Жеке қорғаныс құрамдастары арасындағы өзара байланысты азайта алады. | Қосымша сымдар мен үйлестіруді қажет етуі мүмкін. |
| Қорғау функциялары | Біріктірілген қорғаныс құрылымының айналасында жобаланған. | Функцияларды дербес таңдауға болады. |
| Техникалық қызмет көрсету | Бөлек құрамдас бөліктердің аз болуы тексеруді жеңілдетуі мүмкін. | Жеке құрамдас бөліктерді дизайнға байланысты бөлек ауыстыруға болады. |
| Баптау | Қол жетімді ажыратқыш пен ағып кетуден қорғау конфигурацияларына байланысты. | Түрлі құрылғыларды біріктіру арқылы икемділікті ұсына алады. |
Маңызды мәселе, интеграция автоматты түрде жарамдылықты білдірмейді. Таңдалған комбинация әлі де орнатудың электрлік талаптарын қанағаттандыруы керек.
9. Орнату және техникалық қызмет көрсету мәселелері
Дұрыс орнату дұрыс ажыратқышты таңдау сияқты маңызды. Ағып кетуден қорғайтын жақсы жобаланған MCCB сымдар, жерге қосу тәртібі, параметрлер немесе орнату ортасы дұрыс емес болса, жоспарланған өнімділікті қамтамасыз ете алмайды.
Сымдарды мұқият тексеріңіз
Өндірушінің электр схемасын және орнату нұсқауларын орындаңыз. Қалдық токты анықтау жүйесі тағайындалғандай жұмыс істеуі үшін фазалық және бейтарап өткізгіштер, мүмкін болса, дұрыс орналастырылуы керек.
Ағып кету параметрін тексеріңіз
Ең төменгі қол жетімді ағып кету тогының параметрі автоматты түрде сәйкес келеді деп ойламаңыз. Параметр жоспарланған қорғаныс функциясына және тізбектің электрлік сипаттамаларына сәйкес келуі керек.
Селективтілікті қарастырыңыз
Үлкен тарату жүйелерінде бірнеше қорғаныс құрылғылары болуы мүмкін. Төменгі ағындағы тиісті ақаулық орнатудың әлдеқайда үлкен бөлігін қажетсіз ажыратпау үшін олардың жұмыс сипаттамаларын бірге қарау керек.
Функционалды тестілеуді орындаңыз
Өнім сынақ функциясын қамтамасыз ететін болса, сынақ өндіруші ұсынған процедураны және орнатуға қолданылатын талаптарды орындауы керек. Кейбір қалдық ток құрылғылары сынақ функцияларын және қосымша бақылау мүмкіндіктерін қамтамасыз етеді.
10. Shanghai DaDa Electric Co., Ltd. және ағып кетуден қорғау шешімдері
Shanghai DaDa Electric Co., Ltd. кәдімгі тізбекті қорғау және ағып кетуден қорғау бірлесіп жұмыс істеу қажет болатын қолданбаларға арналған MCCB шешімдерін ұсынады. Оның DAM1L сериясы электр жүйелерін, өнеркәсіптік алаңдарды және басқа да төмен вольтты тарату орталарын қоса алғанда, қолданбаларға арналған, қалдық токтан қорғанысы бар MCCB үлгісі болып табылады.

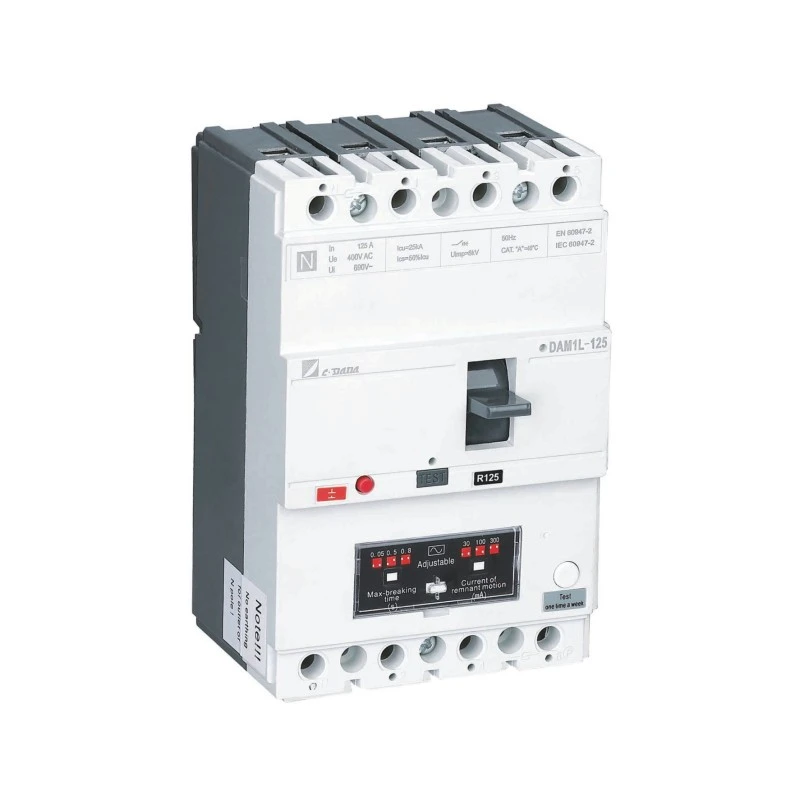

Өнім туралы ақпарат төрт полюсті құрылыс, кең номиналды ток диапазоны және реттелетін жер ағып кетуден қорғау сияқты конфигурацияларды көрсетеді. Модельге байланысты ағып кетудің жұмыс тогын белгіленген ауқымда конфигурациялауға болады, бұл қорғаныс стратегиясын әртүрлі қолданбаларға бейімдеуге мүмкіндік береді.
Шетелдік сатып алушылар, дистрибьюторлар, панельдерді құрастырушылар және электрлік мердігерлер үшін баға ұсынысын сұрамас бұрын жеткізушіге жоба талаптарын ұсыну ең пайдалы тәсіл болып табылады. Бұл қажетті конфигурацияда қажетті ток рейтингі, полюс орналасуы, ағып кету параметрі, үзілу мүмкіндігі және сертификаттау бар-жоғын анықтауға көмектеседі.
Сауалнамаға қосылатын ақпарат
- Қажетті номиналды ток
- Жүйе кернеуі және жиілігі
- Полюстер саны
- Қажетті ағып кету-ток сезімталдығы
- Қажетті уақытты кідірту функциясы
- Күтілетін қысқа тұйықталу тогы немесе талап етілетін үзу мүмкіндігі
- Орнату ортасы
- Мақсатты нарық және сертификаттау талаптары
- Қажетті мөлшер
- Қажет болса, OEM немесе теңшелген талаптар
Бұл мәліметтерді басында беру техникалық байланысты тиімдірек етеді және соңғы орнатуға сәйкес келмейтін ажыратқышты таңдау қаупін азайтады.
11. Жиі қойылатын сұрақтар
Ағып кетуден қорғау күтпеген ток жолынан туындаған қалдық токты анықтайды және конфигурацияланған жұмыс шегіне жеткенде сөндіргішті өшіре алады. Ол әдеттегі шамадан тыс жүктеме мен қысқа тұйықталудан қорғаудан басқа жағдайды қарастырады.
Жоқ. Қарапайым MCCB шамадан тыс жүктеме және қысқа тұйықталудан қорғау сияқты функцияларды қамтамасыз етеді, ал ағып кетуден қорғалған конфигурация қалдық токты анықтау мен қорғауды қосады.
Ағып кетуден қорғау электр қауіптерін тудыруы мүмкін кейбір қалыпты емес ток жолдарын анықтауға көмектеседі. Дегенмен, өрттің алдын алу толық электр қондырғысына, жабдықтың күйіне, қорғаныс параметрлеріне және қолданылатын қауіпсіздік шараларына байланысты.
Әрбір орнату үшін қолайлы жалғыз параметр жоқ. Сәйкес мән қорғаныс мақсатына, тізбек сипаттамаларына, жабдыққа және қолданылатын электр талаптарына байланысты. Параметрді білікті мамандар анықтауы керек.
MCCB конфигурациясы әдетте кәдімгі автоматты ажыратқышты қорғау функцияларының айналасында жасалған, бірақ нақты қорғаныс функциялары нақты үлгіге және ажыратқыш конфигурациясына байланысты. Әрқашан өндірушінің техникалық құжаттамасын тексеріңіз.
IEC 60947-2 төмен вольтты ажыратқыштарға арналған маңызды стандарт болып табылады және қалдық токтан қорғауды қамтитын автоматты ажыратқыштарға қатысты талаптарды қамтиды. Аймақтық стандарттар мен жобаға қатысты талаптар да қолданылуы мүмкін.
Иә, сәйкес үлгілерді өнеркәсіптік таратуда және жабдықты қолдануда олардың электрлік көрсеткіштері, қорғаныс сипаттамалары және қоршаған орта сипаттамалары қондырғыға сәйкес келсе пайдалануға болады.
Қажетті токты, кернеуді, полюстерді, үзілу қабілетін, ағып кету-ток параметрін, уақытты кешіктіру талабын, орнату шарттарын, мөлшерді және мақсатты сертификаттауды қамтамасыз етіңіз. Бұл өндірушіге сәйкес конфигурацияны ұсыну үшін жеткілікті ақпарат береді.
12. Қорытынды
Ағып кетуден қорғанысы бар MCCB электрлік қорғаныстың екі маңызды саласын қарастырады: кәдімгі артық токтан қорғау және қалдық токты анықтау. Бұл функцияларды келісілген шешімге келтіру арқылы ол электр қауіпсіздігі, панель кеңістігі және жүйені үйлестіру маңызды болатын қуатты тарату конструкцияларын жеңілдетуге көмектеседі.
Ең маңызды қадам - өнім атауынан тыс қарау. Номиналды ток, жұмыс кернеуі, үзілу мүмкіндігі, полюстер конфигурациясы, ағып кету сезімталдығы, уақыт кешігуі, орнату шарттары және қолданылатын стандарттар барлығы нақты MCCB жобаға сәйкес келетініне әсер етеді.
Коммерциялық ғимараттарға, өнеркәсіптік нысандарға, тарату панельдеріне немесе OEM қолданбаларына арналған ағып кетуден қорғалған MCCB-ді бағалайтын сатып алушылар үшін нақты электр талаптарына тікелей жұмыс істеу сәйкес конфигурацияны анықтаудың ең сенімді жолы болып табылады.
Ағып кетуден қорғайтын MCCB керек пе?
Егер сіз жаңа электрлік жоба үшін MCCB сатып алсаңыз, бар қорғаныс құрылғыларын ауыстырсаңыз немесе теңшелген тарату шешімін әзірлеп жатсаңыз,Shanghai DaDa Electric Co., Ltd.қажетті техникалық сипаттамалар мен өнім конфигурациясын қарап шығуға көмектесе алады. Тиісті шешімді талқылау үшін кернеуді, токты, полюс нөмірін, ағып кетуден қорғау талаптарын және қолданба туралы мәліметтерді бөлісіңіз.
Өнімнің техникалық сипаттамалары, OEM талаптары немесе жоба сұраулары үшін,бізбен хабарласыңыэлектр талаптары мен қолданба туралы ақпаратпен.
