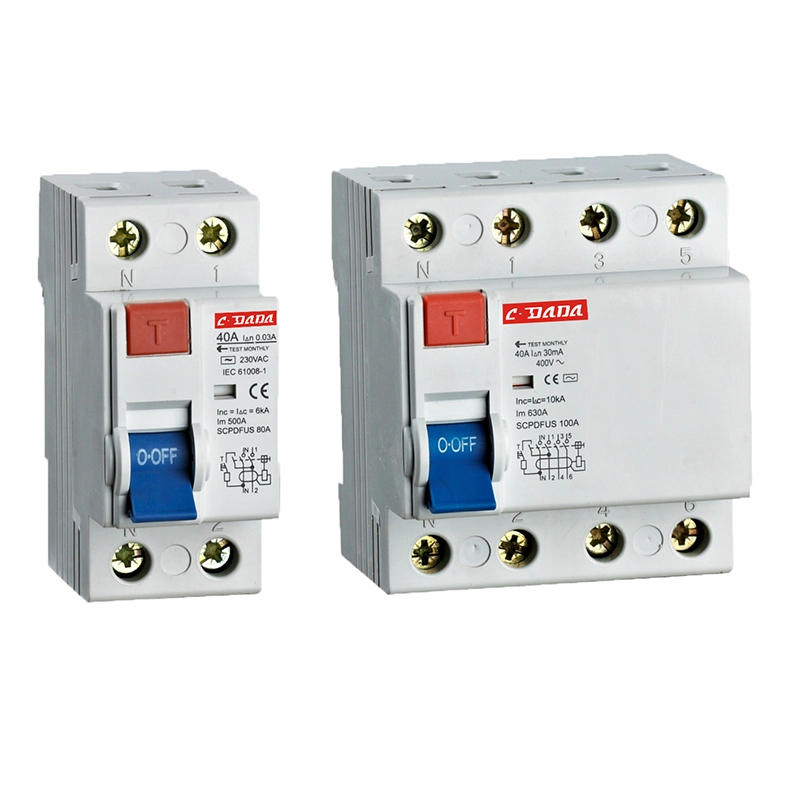

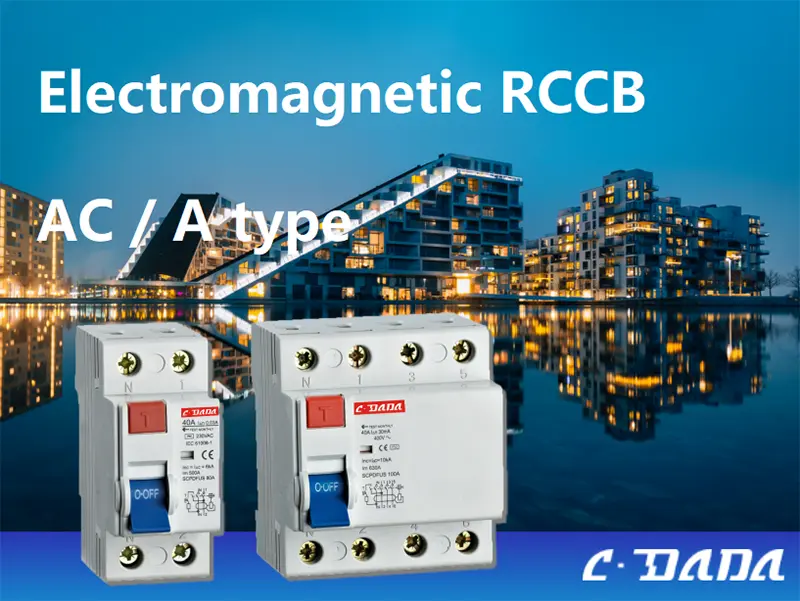

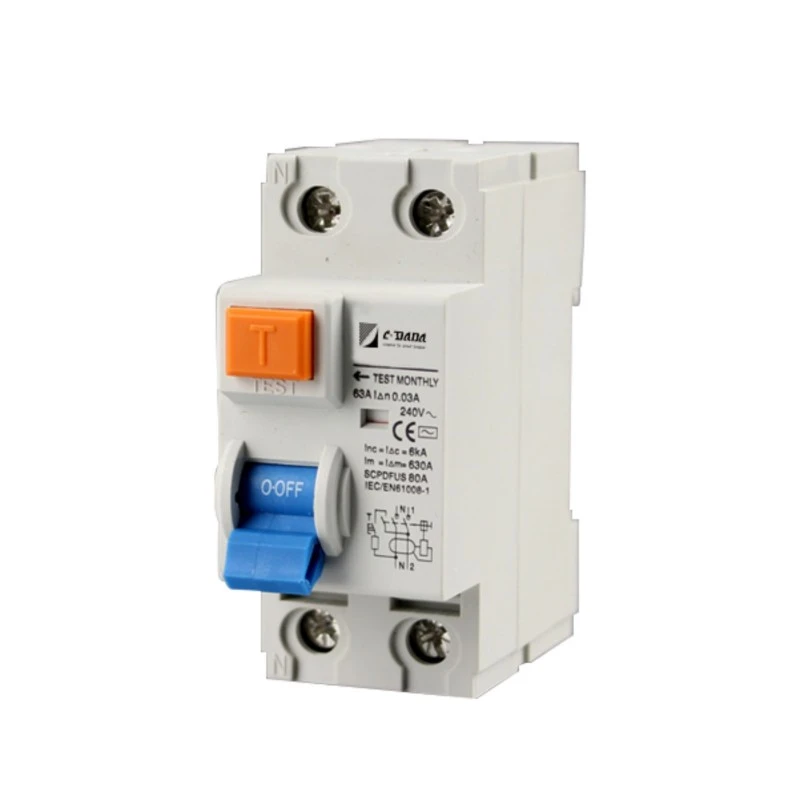

Электромагниттік қалдық токтың ажыратқышы

Сенімділік сыртқы қуатқа тәуелді болмайтын маңызды қауіпсіздік үшін CDADA электромагниттік қалдық ток сөндіргішін (RCCB) таңдаңыз. Shanghai DADA Electric CO., LTD мен IEC 61008-1 стандарттарына сәйкес әзірленген бұл таза электромагниттік RCCB ешбір электрондық схемасыз немесе қосымша кернеусіз жұмыс істейді, бұл оны қуат ауытқуларына, кернеудің жоғарылауына немесе бейтарап жоғалтуға қарсы тұра алады.

2P (1+N) және 4P (3+N) конфигурацияларында 16А-дан 100А-ға дейінгі номиналды токтармен және 10мА, 30мА немесе 100мА сезімталдықпен қол жетімді, ол ластанған, жоғары ылғалдылық немесе тұрақсыз тор орталарында ақаусыз жерге тұйықталудан қорғауды қамтамасыз етеді.

6кА шартты қысқа тұйықталу рейтингі, жалынға төзімді импортталған корпус және контакт позициясының индикаторы бар CDADA электромагниттік RCCB абсолютті механикалық сенімділік маңызды болып табылатын өнеркәсіп орындарында, ауылдық инфрақұрылымда және экспорттық панельдерде сенімді.

Негізгі спецификациялар

Түрі: Электромагниттік RCCB (электроника жоқ, қосымша қуат қажет емес)

Стандарт: IEC 61008-1

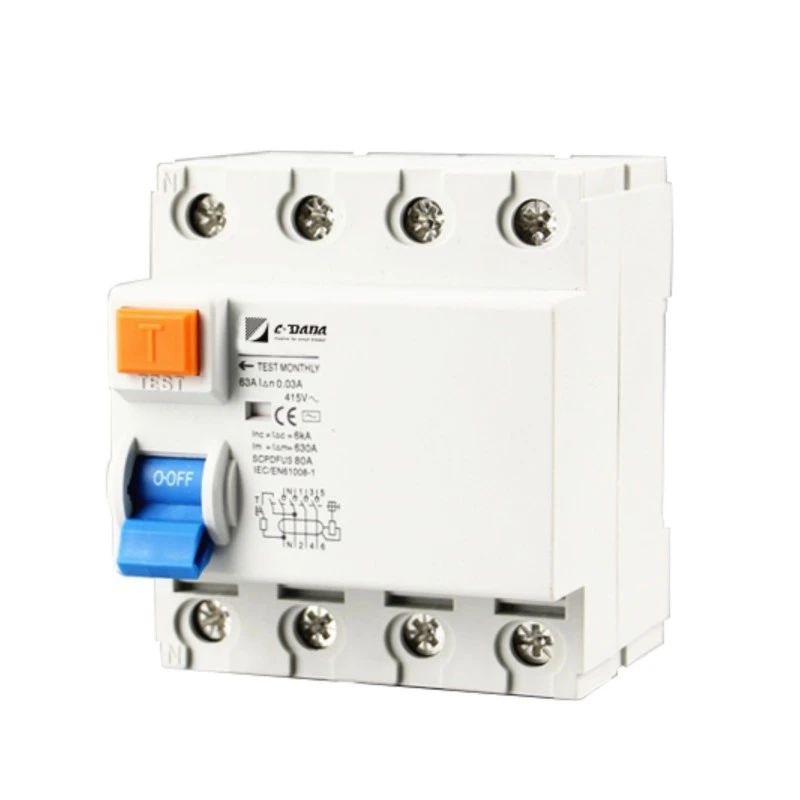

Полюстер: 2P (1+N) немесе 4P (3+N)

Номиналды ток (In): 16A, 25A, 32A, 40A, 63A, 80A, 100A

Номиналды кернеу:

2P: 240В айнымалы ток

4P: 240/415В айнымалы ток

Сезімталдық (I△n): 10mA, 30mA, 100mA

Ашылмаған ток: 0,5 × I△n

I△n кезіндегі сапар уақыты: ≤ 0,1 секунд

Жасау және бұзу сыйымдылығы (I₄m):

500А (≤ 40А ішінде)

630A (≥ 63A ішінде)

Шартты қысқа тұйықталу тогы (Inc): 6кА

Импульске төзімді кернеу (Uimp): 6000В

Degree of Protection: IP20

Орнату: 35 мм DIN рельс, ені 45 мм

Терминалдар: түйреуіш түрі, 35 мм² дейінгі кабельдерді қолдайды

Корпус: отқа төзімді, ыстыққа төзімді, соққыға төзімді импорттық пластик

Жұмыс температурасы: ластанған/қатал орталар үшін қолайлы

Көрнекі индикатор: контактор күйінің индикаторы (ҚОСУ/ӨШІРУ күйін көрсетеді)

Сапар механизмі: таза электромагниттік босату – желіде кернеу болмаса да жұмыс істейді

Неліктен CDADA электромагниттік RCCB таңдау керек?

★ Қоректендіру кернеуіне нөлдік тәуелділік

Электрондық RCCB-ден айырмашылығы, Электромагниттік қалдық ток сөндіргіші қосымша қуатты қажет етпейді — бейтарап үзілсе, кернеу төмендесе немесе өшіру кезінде де сенімді өшіріледі.

★ Қиын жағдайларда теңдесі жоқ сенімділік

Арнайы терминал дизайны және жоғары сапалы материалдар шаңды, ылғалды немесе коррозиялық орталарда тұрақты өнімділікті қамтамасыз етеді — фермалар, туннельдер және сыртқы шкафтар үшін өте қолайлы.

★ Жаратылыстан қауіпсіз дизайн

Жартылай өткізгіштер жоқ = қартаю, бағдарламалық құрал ақаулары, EMI сезімталдығы жоқ. Тек механикалық-магниттік физика — ондаған жылдар бойы дәлелденген.

★ Жаһандық стандартқа сәйкестік

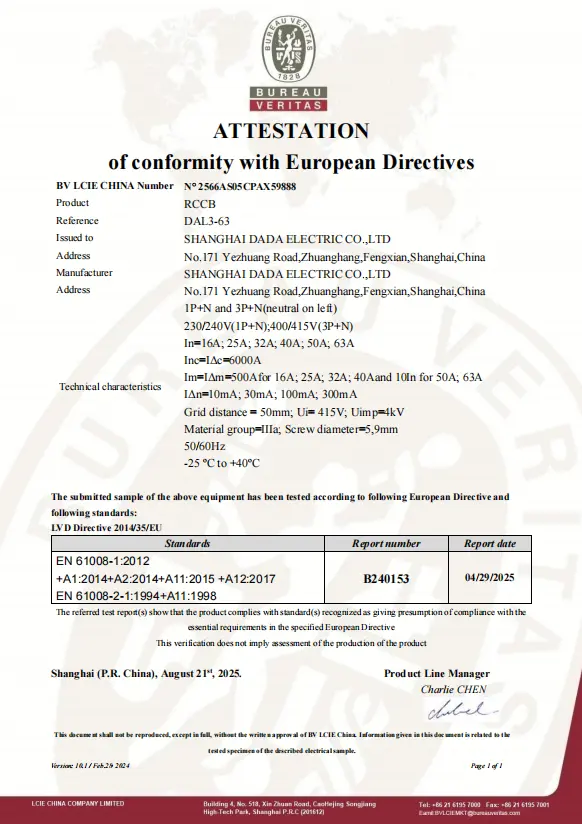

IEC 61008-1 стандартына толық сәйкес келеді, берік, техникалық қызмет көрсетусіз қорғауды қажет ететін халықаралық жобалар үшін жарамды.

★ Clear Operational Feedback

Кірістірілген контакт позициясының индикаторы қауіпсіздік аудиті мен техникалық қызмет көрсету үшін маңызды болып табылатын визуалды растауды жылдам алуға мүмкіндік береді.

★ Клиенттердің құпиялылығын сақтай отырып, біз ірі жобалар мен жергілікті нарықтарға жеткізетін дүние жүзіндегі көптеген дистрибьюторлар мен OEM серіктестеріне қызмет көрсетеміз.

★ Біздің сату және инженерлік топтар барлық техникалық сұрауларға 24 жұмыс сағаты ішінде жауап беруге тырысады.

Типтік қолданбалар

Ауылды электрлендіру: Тұрақсыз немесе әлсіз желілері бар аймақтар

Өнеркәсіптік зауыттар: жоғары EMI орталары (дәнекерлеушілер, қозғалтқыштар)

Туннельдер мен шахталар: ылғалды, ластанған жағдайлар

Сақтық көшірме жүйелері: бейтарап тұтастыққа кепілдік берілмейтін жерде

Экспорттық панельдер: таза электромагниттік сенімділікті талап ететін нарықтар үшін (мысалы, Африка, Таяу Шығыс, Оңтүстік-Шығыс Азия бөліктері)

Жиі қойылатын сұрақтар (ЖҚС)

1-сұрақ: А типті және айнымалы ток RCD түрінің айырмашылығы неде? A1:

● Айнымалы ток түрі: тек синусоидалы айнымалы токтың тегіс ағуын анықтайды (мысалы, қыздырғыш ақауларынан).

● A түрі: айнымалы ток + пульсирленген тұрақты токтың ағып кетуін анықтайды (мысалы, телефон зарядтағыштарынан, жарықдиодты драйверлерден, кір жуғыш машиналардан). → Электрондық жүктемелері бар заманауи қондырғыларда А түрі қажет. CDADA екі түрді де ұсынады — қолданба қажеттіліктеріңізді растаңыз.

2-сұрақ: Электрондық және электромагниттік RCCB арасындағы айырмашылық неде?

Ерекшелік	Электрондық RCCB	Электромагниттік RCCB
Қажетті қуат	Иә (желілік кернеу қажет)	Жоқ – 0В жұмыс істейді
Бейтарап тәуелділік	Бейтарап бұзылса сәтсіз болады	Әлі де бейтарапсыз жұмыс істейді
EMI сезімталдығы	Қозғалтқыштардың/VFD құрылғыларының жанында жалған шығуы мүмкін	EMI-ге иммунитет
Құны	Төмен	Сәл жоғарырақ
Use Case	Тұрақты қалалық желілер	Қатаң, ауылдық немесе сыни жүйелер

3-сұрақ: Бұл электромагниттік RCCB 30mA жеке қорғанысты қолдай ма?

A3: Иә — ол 10мА, 30мА және 100мА қол жетімді. 30 мА нұсқасы өмірді сақтайтын соққыдан қорғауға арналған IEC талаптарына сәйкес келеді.

4-сұрақ: Оны TT жерге тұйықтау жүйелерінде қолдануға бола ма?

A4: Мүлдем. Шындығында, электромагниттік RCCB TT жүйелерінде артықшылық береді, өйткені олар тұрақты бейтарап сілтемеге сенбейді - бұл TT қондырғыларында болмауы немесе жоғары кедергі болуы мүмкін.

5-сұрақ: Неліктен электромагниттік қалдық ток ажыратқышы үшін CDADA таңдау керек?

A5: CDADA мыналарды жеткізеді:

● Шынайы IEC 61008-1 сәйкес электромагниттік дизайн

● Жасырын электроника жоқ — таза магниттік жұмыс

● Қауіпсіздік үшін жоғары сапалы отқа төзімді корпус

● Ластанған ортада дәлелденген сенімділік

● OEM қолдауы: жаппай баға белгілеу, сертификаттау құжаттары, жылдам іріктеу
