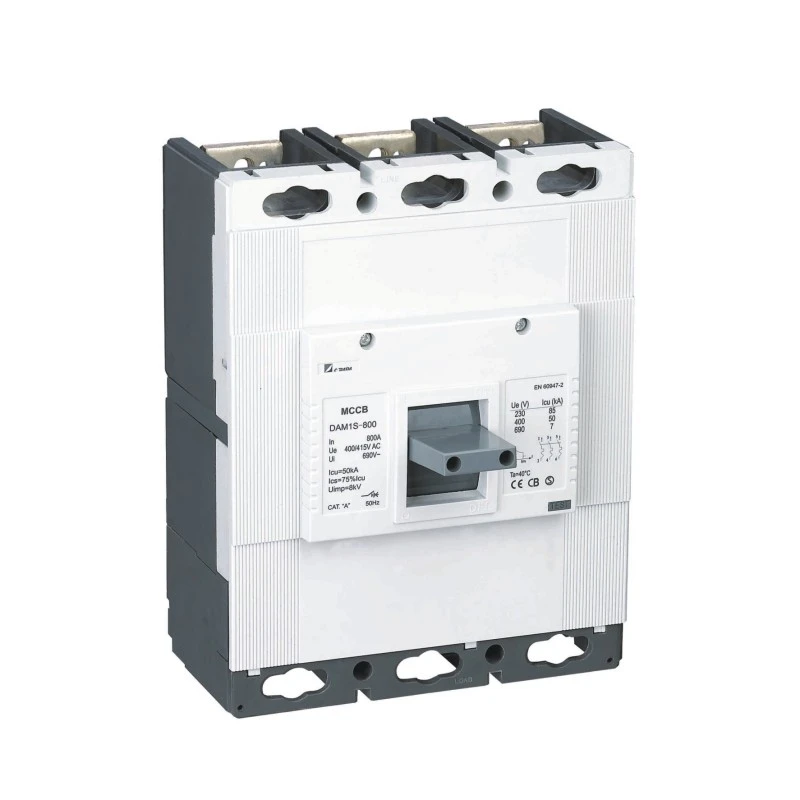

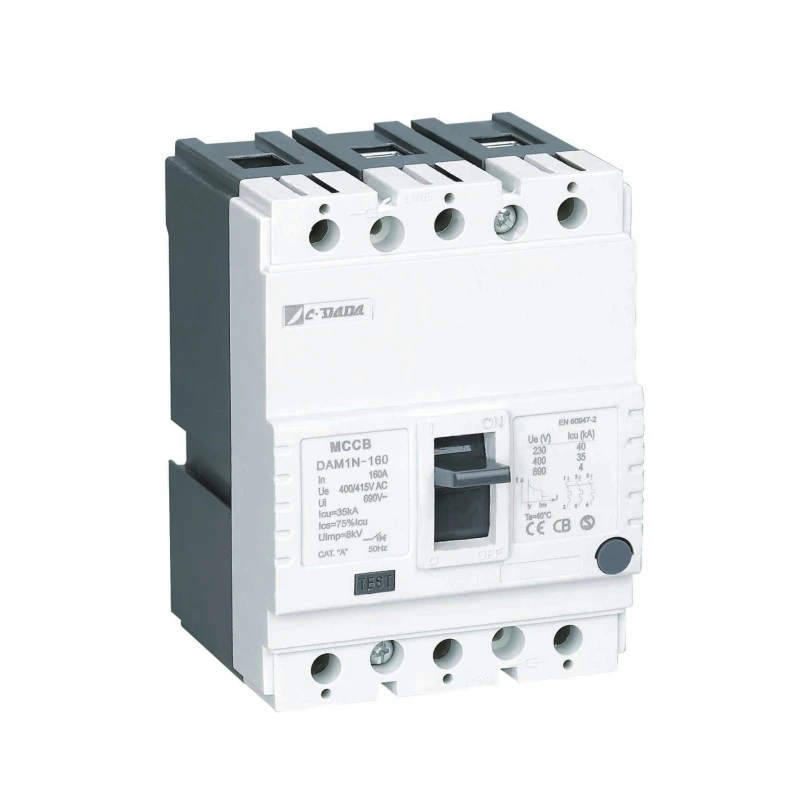

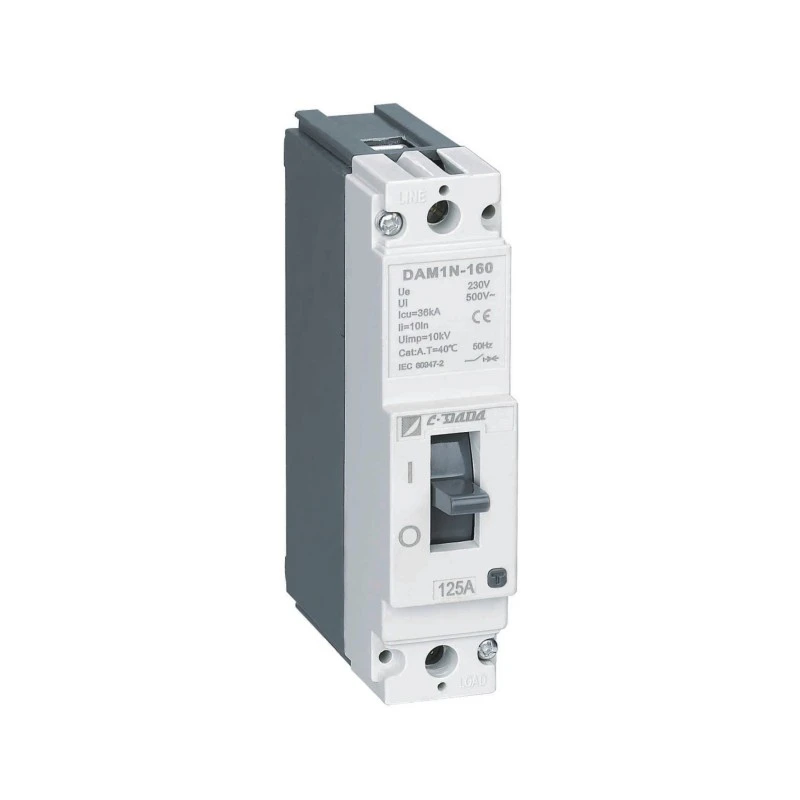

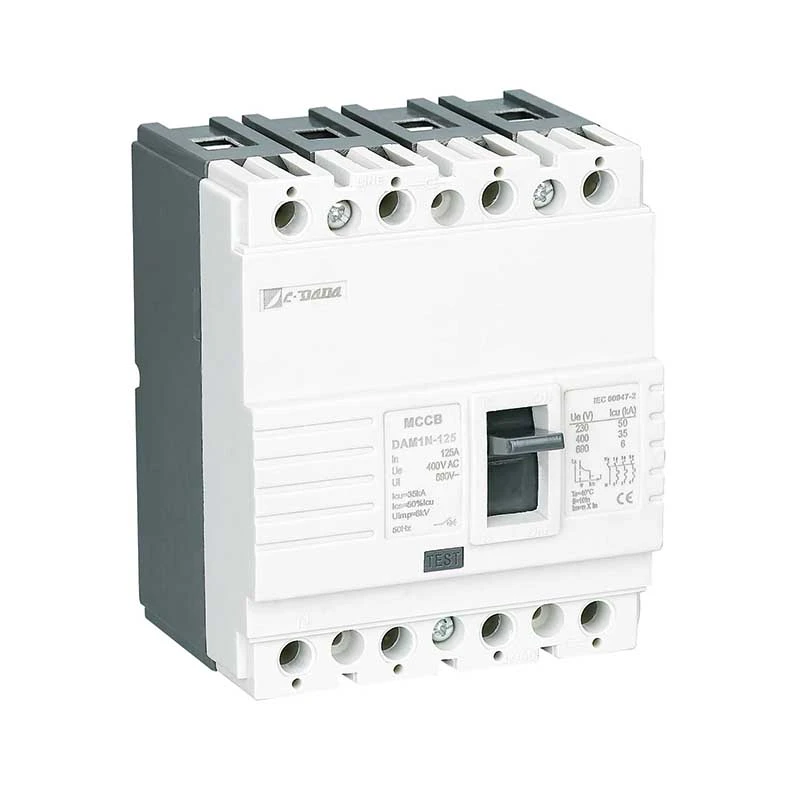

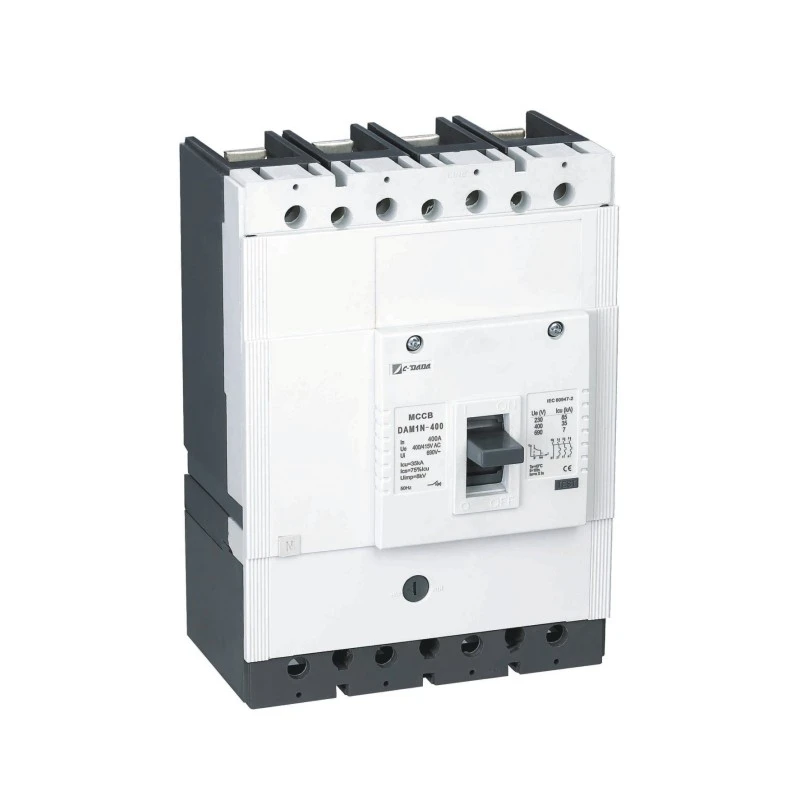

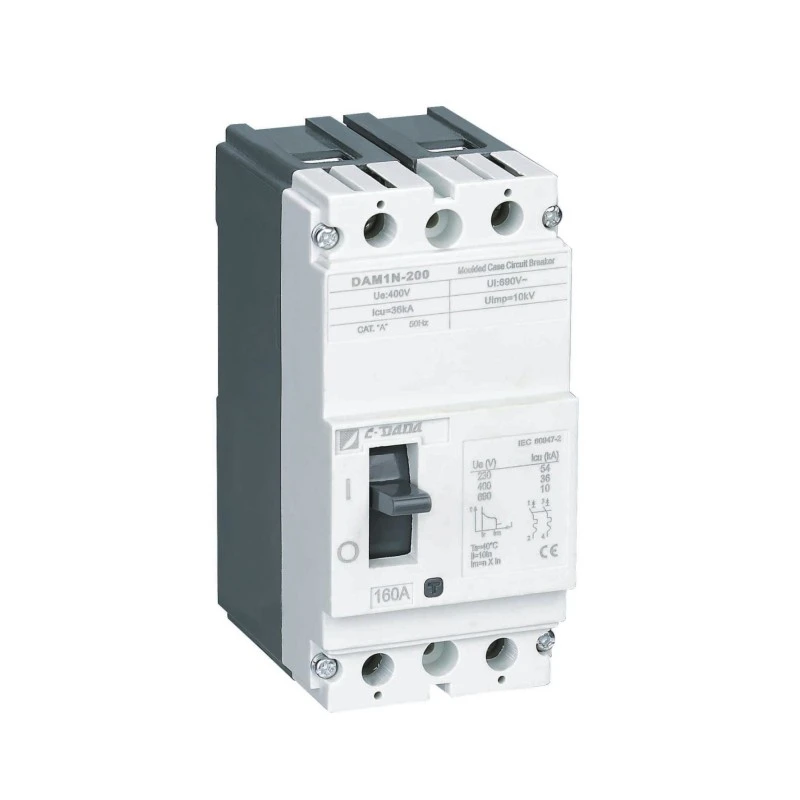

Бекітілген типті құйылған корпусты ажыратқыш

CDADA бекітілген типті құйылған корпусты ажыратқыш (MCCB) DAM1 сериясы шағын пайдаланушылардан өнеркәсіптік трансформатор мен тарату қондырғысына дейін кез келген қолданбаның қажеттіліктерін қанағаттандырады.

DAM1 сериясы 1600А дейін, 100 кА дейін ажырату қуаты, 1000 Вольтқа дейін жұмыс кернеуі, әр түрлі кешенді электрлік және механикалық керек-жарақтардың қажеттіліктерін оңай қанағаттандыратын, кез келген қуат жүйесінің қажеттіліктерін барынша арттыру үшін әртүрлі орнату шешімдерін қамтамасыз ететін жеті жақтау өлшеміне ие.

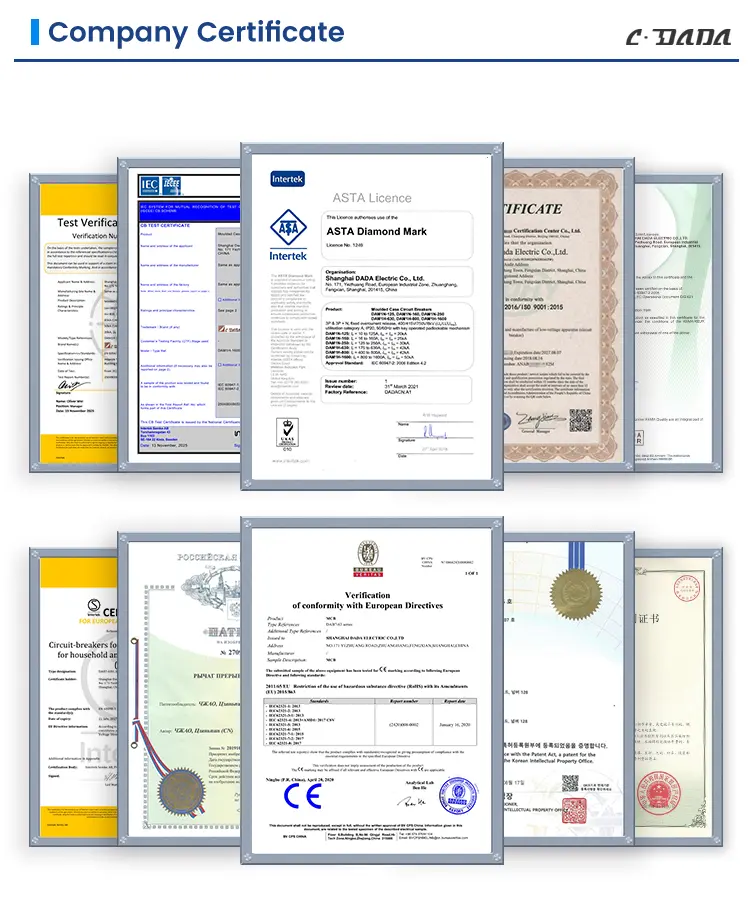

KEMA, ASTA, SEMKO, CB, CE, ROHS жаһандық сертификаттауымен; DAM1 - дүние жүзіндегі электр құрылғылары зауыттары мен OEM үшін ең жақсы таңдау.

Негізгі спецификациялар

DAM1 MCCB құйылған корпусты ажыратқыштың электрлік параметрлері

● Icu:O-t-CO сынағы(O:Ашық маневр,CO:Жабу-Ашық маневр,t:Күту ұзақтығы)

● Ics:O-t-CO-t-CO сынағы(O:ашық маневр,CO:Жабу-Ашық маневр,t:Күту ұзақтығы)

★ ҚОСУ/І позициясы: ажыратқыштың контактілерінің жабық екенін көрсетеді. Бұл күйде сөндіргіш рычаг жоғарғы күйде болады

★ TRIP Position: Бұл ажыратқыштың кез келген ақауға (шамадан тыс жүктеме немесе қысқа тұйықталу) байланысты ашылғанын көрсетеді. Бұл жағдайда сөндіргіш рычаг ҚОСУ және ӨШІРУ позициялары арасындағы ортаңғы күйде болады. Қозғалыс күйінде тұрған сөндіргішті ON күйіне алу үшін; ӨШІРУ белгісімен көрсетілгендей ажыратқыш тұтқасын төмен қарай итеріңіз

Ажыратқыш «сырт» дыбысымен орнатылуы керек. Одан кейін ажыратқышты жабу үшін ON белгісімен көрсетілгендей тұтқаны тартыңыз.

★ OFF/0 Позициясы: ажыратқыштың контактілерінің ашық екенін көрсетеді. Осылайша, ажыратқыш рычаг төменгі күйде болады.

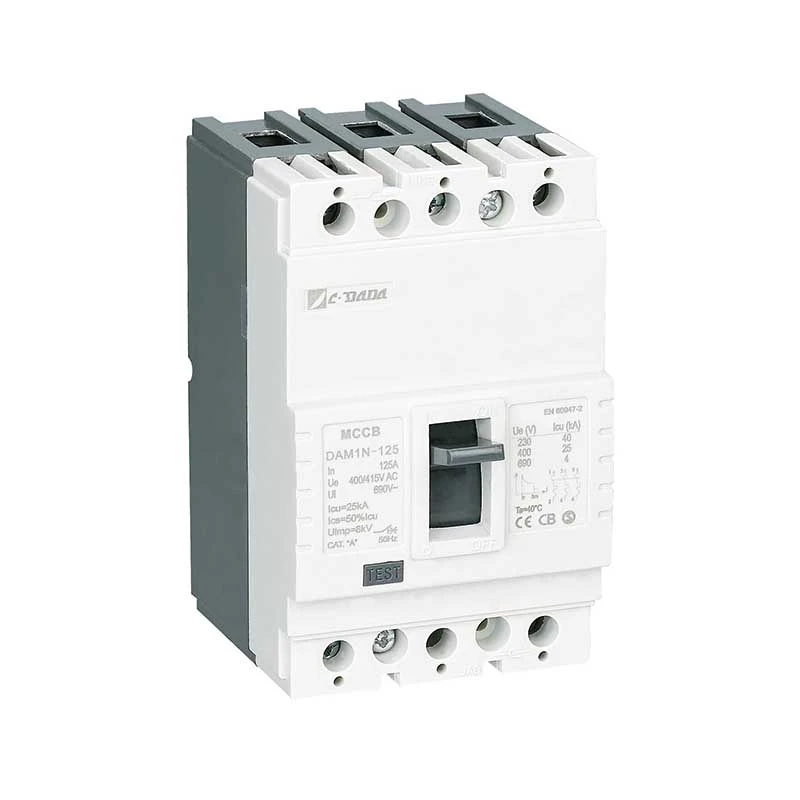

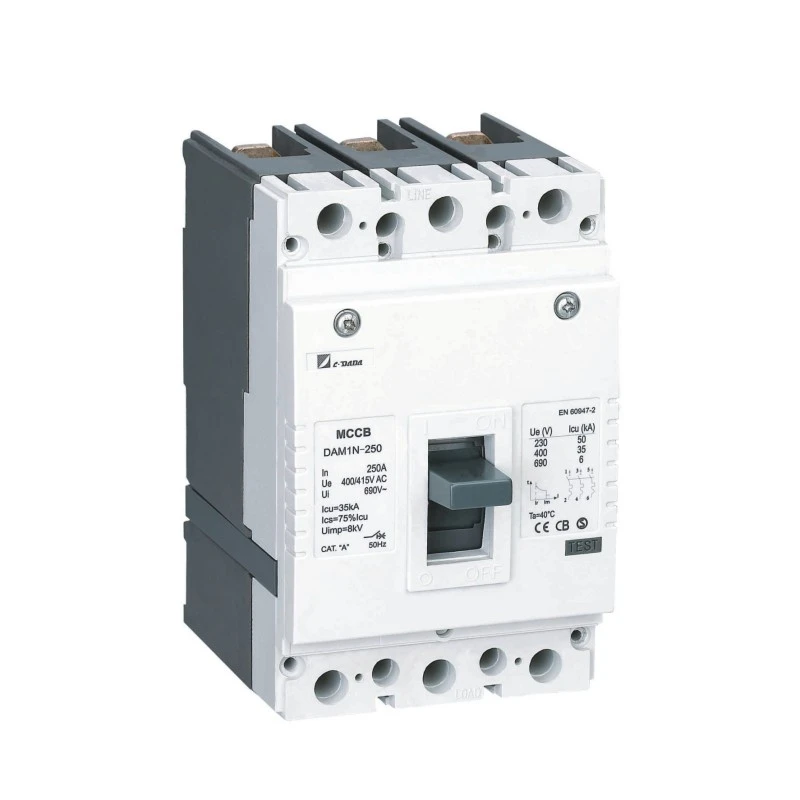

DAM1-125 MCCB құйылған корпусты ажыратқыштың физикалық параметрлері

Жұмыс принципі және қорғау механизмі

★ Термиялық қорғаныс (шамадан тыс жүктеме)

Биметалдық жолақ тұрақты асқын токпен (> номиналды ток) қыздырылған кезде майысады. Иілу жылдамдығы ток шамасына пропорционалды — кабельдің жылулық әрекетін еліктейтін кері уақытты өшіруді қамтамасыз етеді, жабдықты қорғай отырып, қолайсыздықты болдырмайды.

★ Магниттік қорғаныс (қысқа тұйықталу)

Қысқа тұйықталу кезінде (мысалы, фазадан фазаға немесе фазадан жерге) жоғары ток магнит өрісі соленоидты плунжерді бірден тартып, ысырма механизмін миллисекундтар ішінде босатады - термиялық зақымдану пайда болғанға дейін ақаулық токты өшіреді.

Өнімнің артықшылықтары

★ Корпус және қақпақ:

Шыны талшықты полиэфирлі шайыр EN 60512-20-2 стандартына сәйкес корпус пен жабын материалы ретінде қолданылған. Әдебиетте BMC (Bulk Molding Compound) деп аталатын бұл материал жоғары электрлік және механикалық құндылықтарға байланысты таңдалады және үздіксіз 160 ℃ температураға төтеп бере алады. BMC материалы IEC 695-2-1 сәйкес 960℃ температурада сыммен жанасқанда жанбайды.

Биметалл: Биметалл - бұл жылуға қарсы ұзарту коэффициенттері әртүрлі екі пластина металдарының қосындысынан тұратын материал. Ажыратқыш арқылы өтетін ток биметалды қыздырады. Осы жылу әсерінен. биметалл азырақ созылатын тақтаға қарай иіледі. Ажыратқыш арқылы өтетін ток күшейген сайын жылу жоғарылайтындықтан, биметалл көбірек қызады және көбірек иіледі. Осылайша, ол ажыратқышты ашу үшін ашу механизмін басқарады.

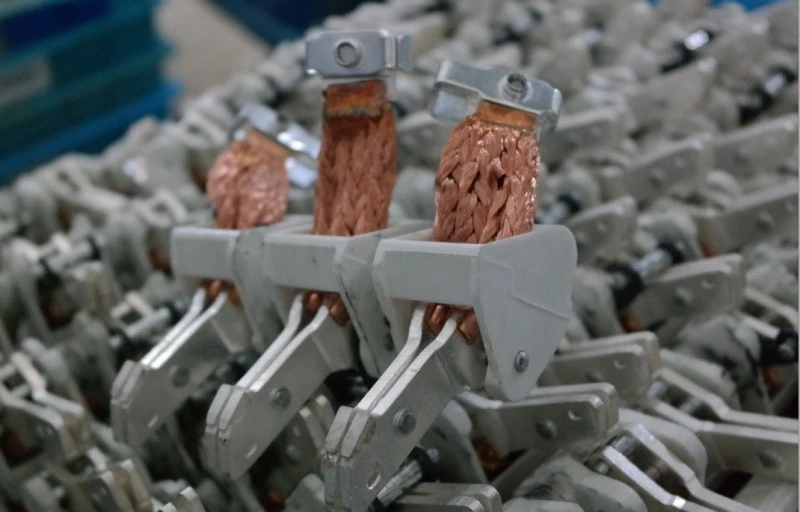

★ Байланыстар:

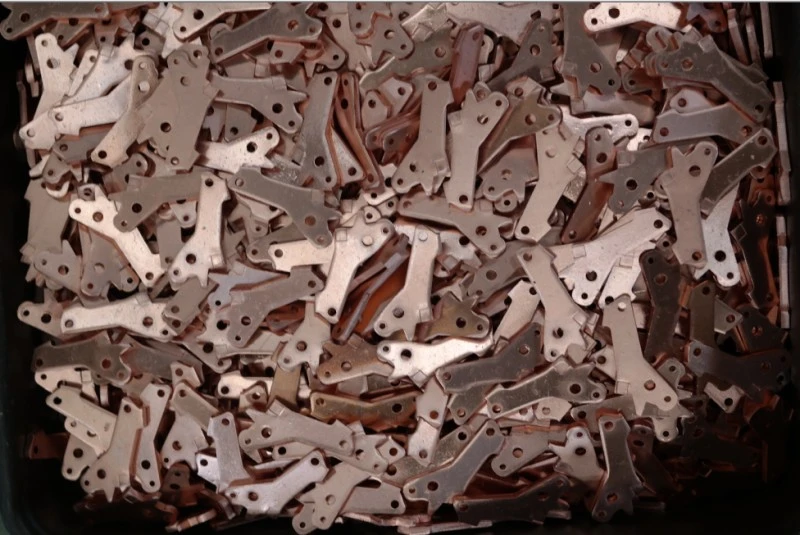

Байланыс қорытпасы ажыратқыштар үшін сынған және тасымалданатын ток мәндерін және конструкциясын ескере отырып анықталады. Әдетте ажыратқыштарда күміс, графит, никель, вольфрам қорытпасы контактілері қолданылады, тегістеу құрылымы бар күміс-графит қорытпаларынан жасалған контактілер қозғалмайтын (төменгі) контактілерде, күміс вольфрам контактілері, қозғалатын (жоғарғы) контактілерде қолданылады. Қозғалмалы контактілерде тегіс құрылым қамтамасыз етілді. Осылайша, бұралған және қатты қорытпа контактілері әрбір ашылу-жабудағы жұмсақ бекітілген контактілерде орын алады.

Осылайша, ең төменгі қарсылық қамтамасыз етіледі. Қозғалмалы контакт төмен контакт кедергісіне ие болу үшін бекітілген контактіге өте жақсы тиіп тұруы керек. Дегенмен, шамадан тыс жанасу қысымының күші қалыптыдан қысқа мерзімде контактілердің зақымдалуына әкеледі. Контактілі қорытпалар сау ашу-жабу үшін өте маңызды.

★ Доға сөндіргіш ұяшық (сепаратор):

Сепараторлар энергиямен жұмыс істейтін ажыратқыштың жұмысы кезінде пайда болатын доғаны сөндіру үшін қолданылады. Қозғалыстағы контакт бекітілген контактіден бөлінген кезде, контактілер арасында ток біраз уақытқа дейін ағып тұрады және бұл доға деп аталады. Бұл доға өте қысқа уақытта сөнуі керек.

★ Доғаның жойылуы:

Доғаның айналасында пайда болған магнит өрісінің әсерінен доға сепараторларға қарай итеріледі. Осылайша, доға ұзартылады және жұқа болады және бөлгіш пластиналар арасында үзіледі (сурет-5). Сепараторлардың бүйір қабырғаларында қолданылатын материалдың ерекшелігіне байланысты доғаның әсерінен жоғары температура әсерінен газ шығады. Бұл газ доғаның сөнуіне маңызды әсер етеді.

Қолданба

CDADA DAM1 Бекітілген типті құйылған қорапты ажыратқыш (MCCB) маңызды инфрақұрылымда сенімді:

★ Өнеркәсіптік: болат диірмендері, мұнай және газ платформалары, химиялық зауыттар

★ Денсаулық сақтау: Аурухананың негізгі және қосалқы тарату тақталары

★ Тасымалдау: Теміржол сигнализациясы, әуежайдың багаж жүйесі

★ Коммерциялық: зәулім ғимараттар, деректер орталықтары, сауда орталықтары, конгресс орталықтары

★ Қоғамдық орындар: театрлар, стадиондар, үкіметтік ғимараттар

Орнату және техникалық қызмет көрсету артықшылықтары

★ Оңай интеграция:

Стандартты жинақ шиналарды, фазалық кедергілерді және аппараттық құралдарды қамтиды

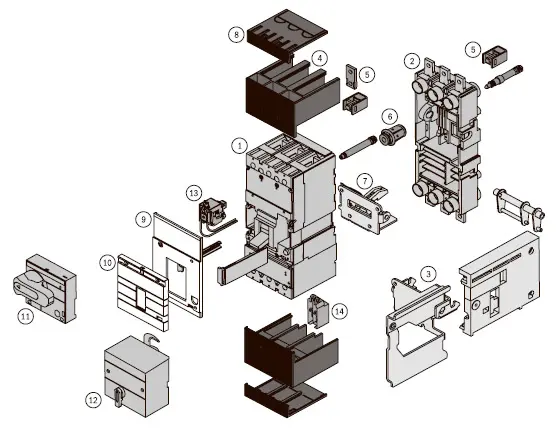

Қосымша керек-жарақтар: дабыл контактілері, шунт/төмен кернеуді босату, электрлік жұмыс механизмдері

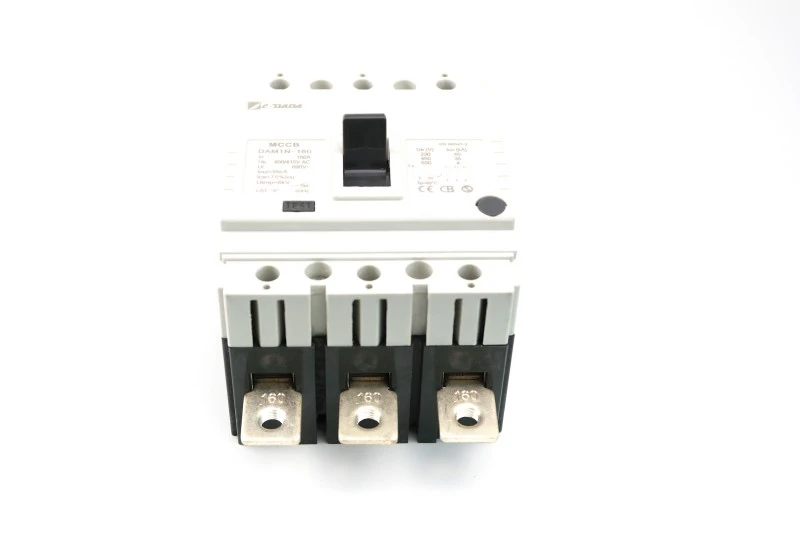

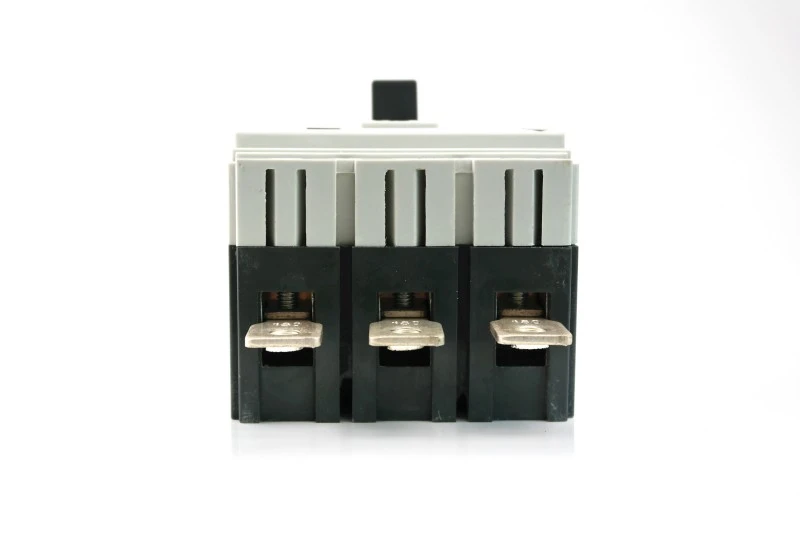

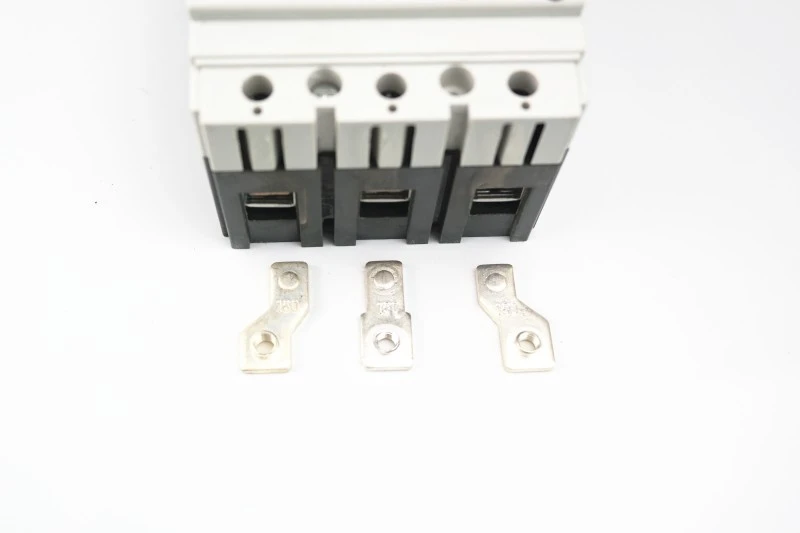

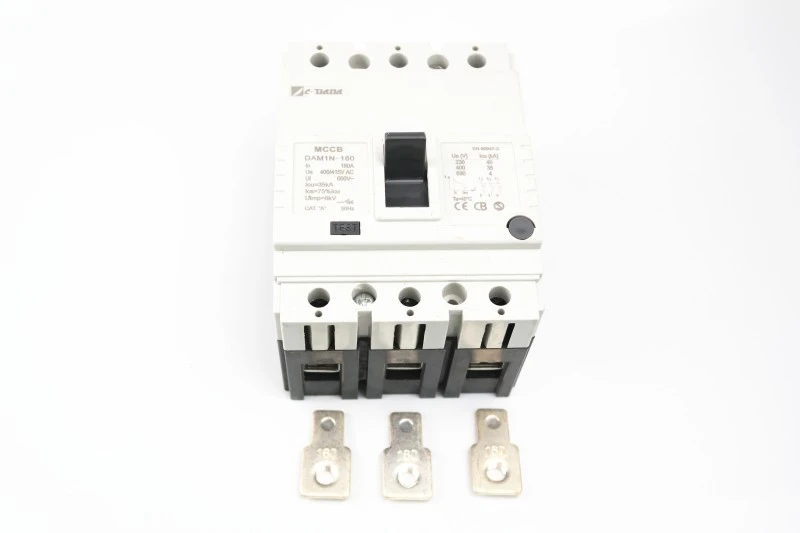

1) Кеңейтілген шина арқылы қосыңыз (фото 1)

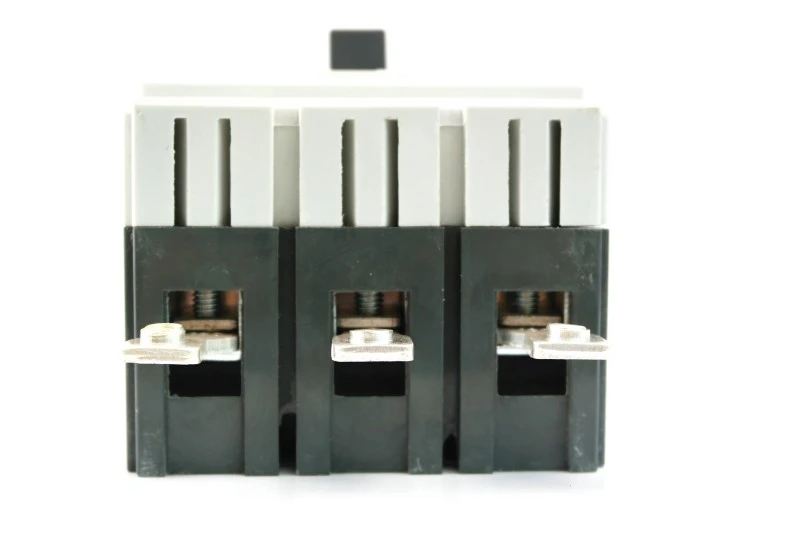

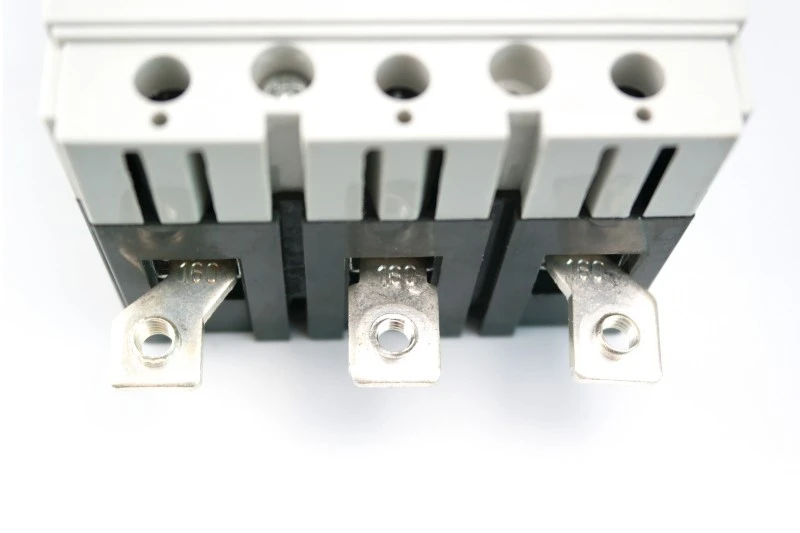

2) Тартқыш терминал арқылы қосыңыз (фото 2)

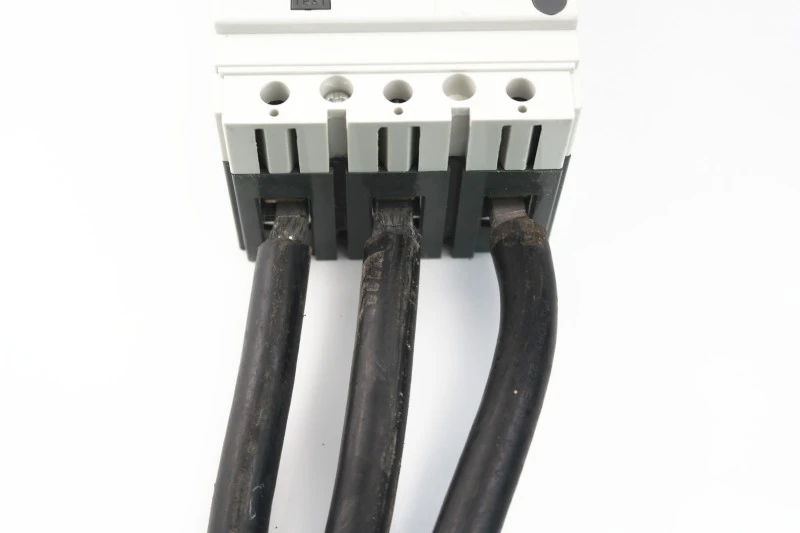

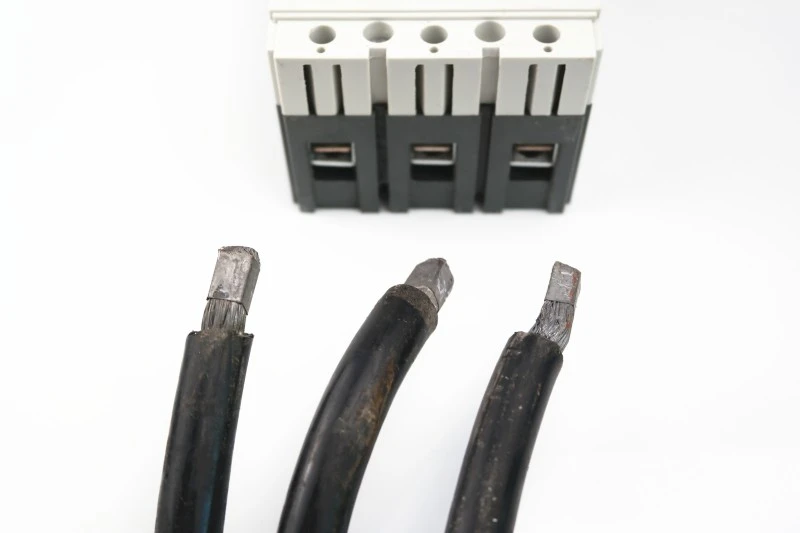

3) Кабель саңылауларын пайдаланбай тікелей кабельді қосыңыз (3-сурет).

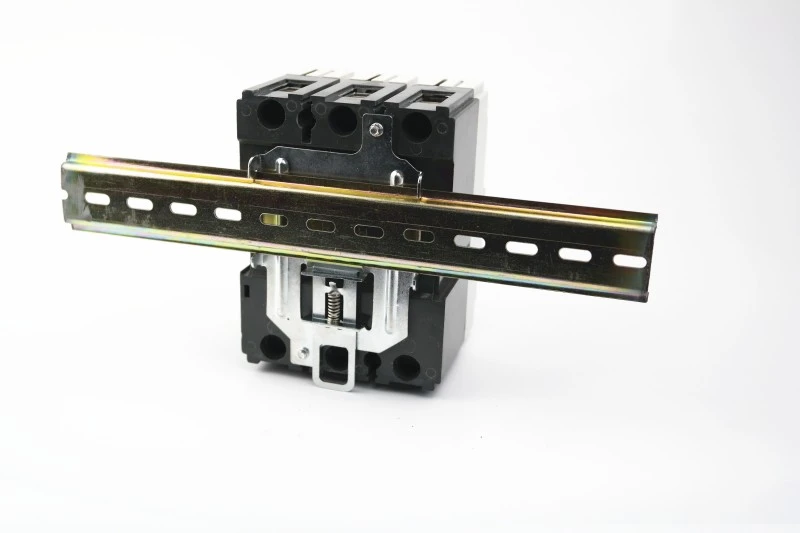

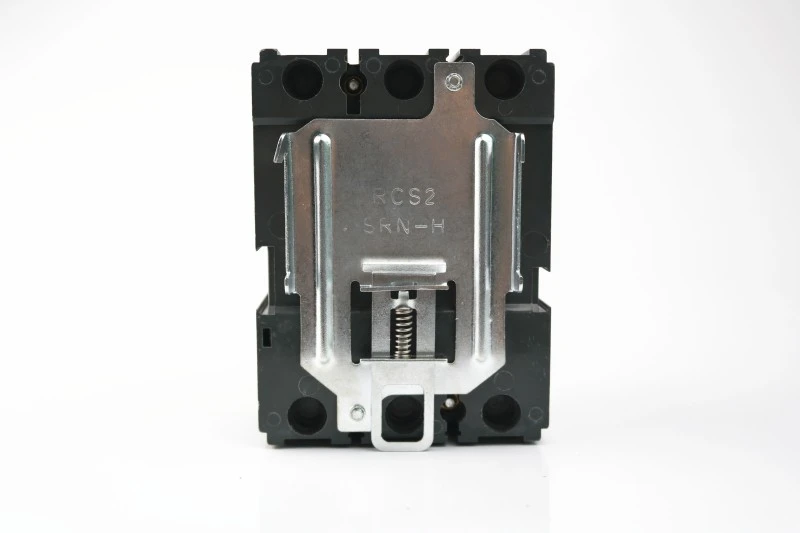

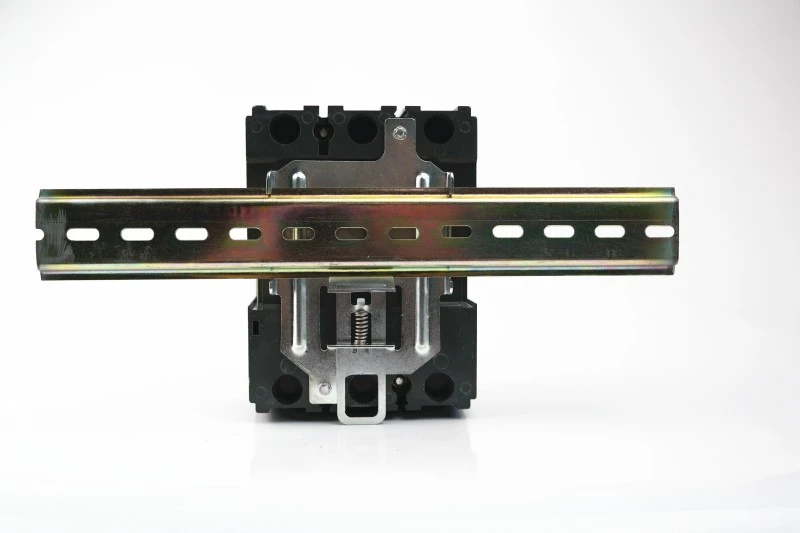

Арнайы қысқыштың көмегімен 125 және 160 бірліктерді DIN-рейкаға орнатуға болады.

Қысқышы бар ажыратқыш

DIN рельсімен қысқыш

DIN рельсімен қысқыш

★ Кеңістікті үнемдейтін дизайн:

Отандық баламаларға қарағанда 10–20% жеңіл және ықшам

Кішірек қоршау өлшемдерін → материалды және тасымалдау құнын төмендетуге мүмкіндік береді

★ Пайдаланушыға ыңғайлы қалпына келтіру:

Clear TRIP көрсеткіші соқыр қайта жабылуды болдырмайды

Дыбысты «шерту» дұрыс механикалық қосылуды растайды

★ Болашаққа дайын:

Қосылатын және шығарылатын жинақтарды қолдайды (таңдаулы үлгілер үшін)

Смарт бақылау қосымшаларымен үйлесімді

Неліктен CDADA таңдау керек?

1. Біз 42+ жыл бойы жетекші өндірушіміз. 1983 жылы құрылған біздің компания 40 жыл ішінде өте жылдам дамып келеді.

2. 3 зауыттан тұратын Топтың 52 400 м² өндірістік алаңы бар және 500-ден астам қызметкер жұмыс істейді. Біз жұмысымызды кеңейту және шеберханаларды жаңарту үшін он миллион юаньға жуық инвестиция салдық.

3. INTERTEK, DEKRA & GMC тексерген зауыт

4. Жоғары берік картондар, паллет қорғанысы, ұзақ қашықтыққа экспорттық тасымалдау үшін жақсы

Жиі қойылатын сұрақтар (ЖҚС)

1-сұрақ: DAM1 бекітілген типті құйылған қорапты ажыратқышты DIN рельсіне орнатуға болады ма?

A1: Иә — 125A және 160A үлгілерін қосымша арнайы қысқышты пайдаланып DIN рельстеріне орнатуға болады. Жоғары рейтингтер тек панельге орнатылады.

2-сұрақ: DAM1 сериясы қандай сертификаттарға ие?

A2: ЕО, Таяу Шығыс, Оңтүстік-Шығыс Азия және одан тыс жерлерде сәйкестікті қамтамасыз ететін CE, CB, ASTA, KEMA, SEMKO және RoHS сертификаттары бар.

3-сұрақ: Сапардан кейін сөндіргішті қалай қалпына келтіруге болады?

A3: Алдымен тұтқаны толығымен төмен қарай OFF күйіне жылжытыңыз (сырт еткен дыбысты естисіз), содан кейін оны ON күйіне дейін тартыңыз. Ешқашан оны TRIP күйінен ON күйіне тікелей мәжбүрлемеңіз.

4-сұрақ: Көмекші құрылғылар үйлесімді ме?

A4: Иә—дабыл контактілері, көмекші контактілер, шунт/төмен кернеу релиздері және электр операторларын бөлшектемей қосуға болады.

5-сұрақ: DAM1 ескі ажыратқыштарды ауыстыруға жарамды ма?

A5: Мүлдем. Оның ықшам ізі көптеген панельдердегі ескі MCCB құрылғыларын тікелей ауыстыруға мүмкіндік береді — уақытты үнемдейді және жаңарту шығындарын үнемдейді.
