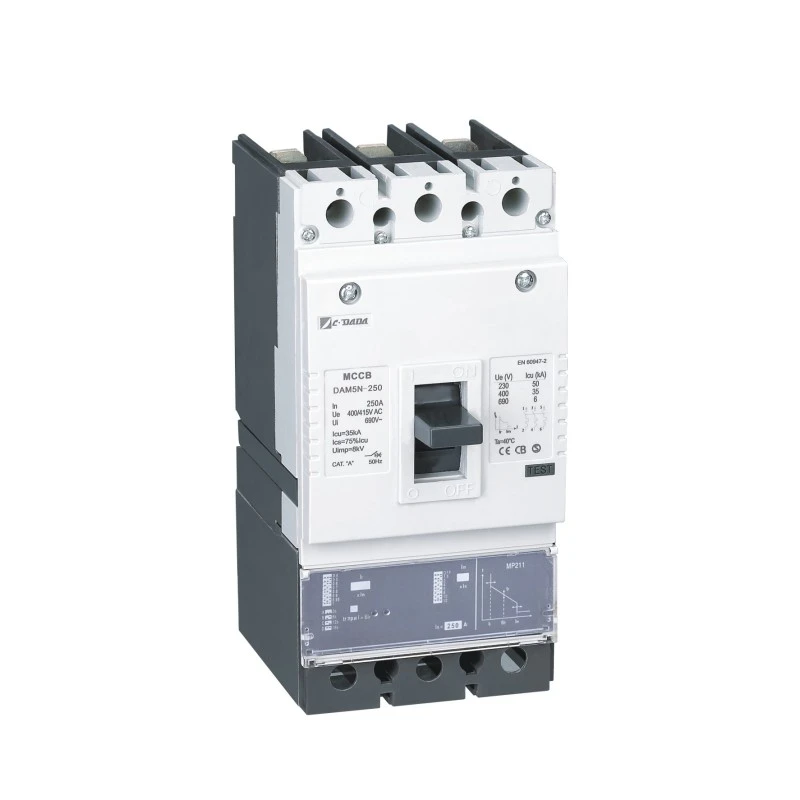

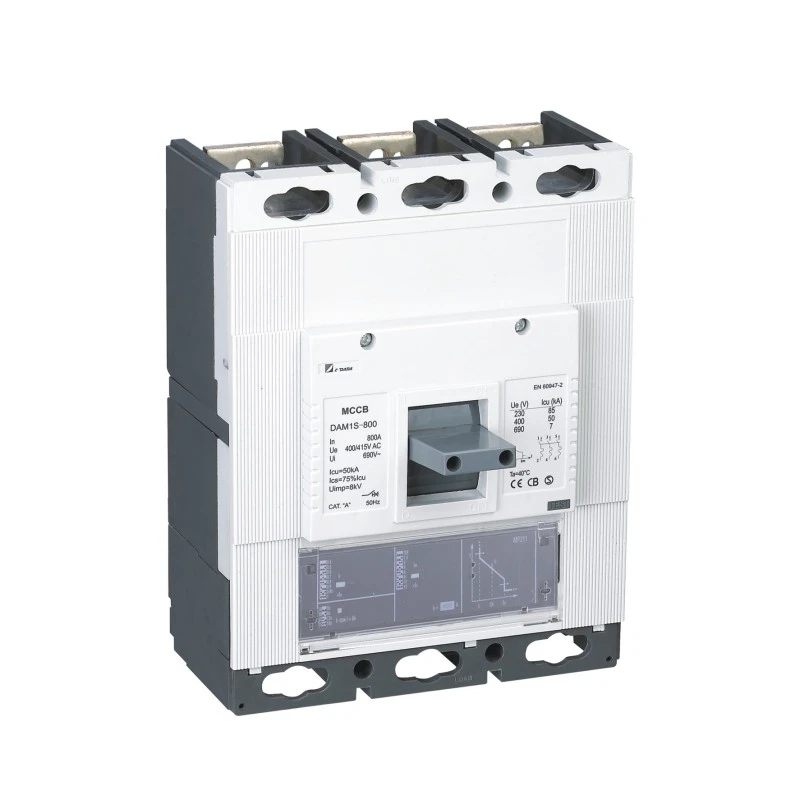

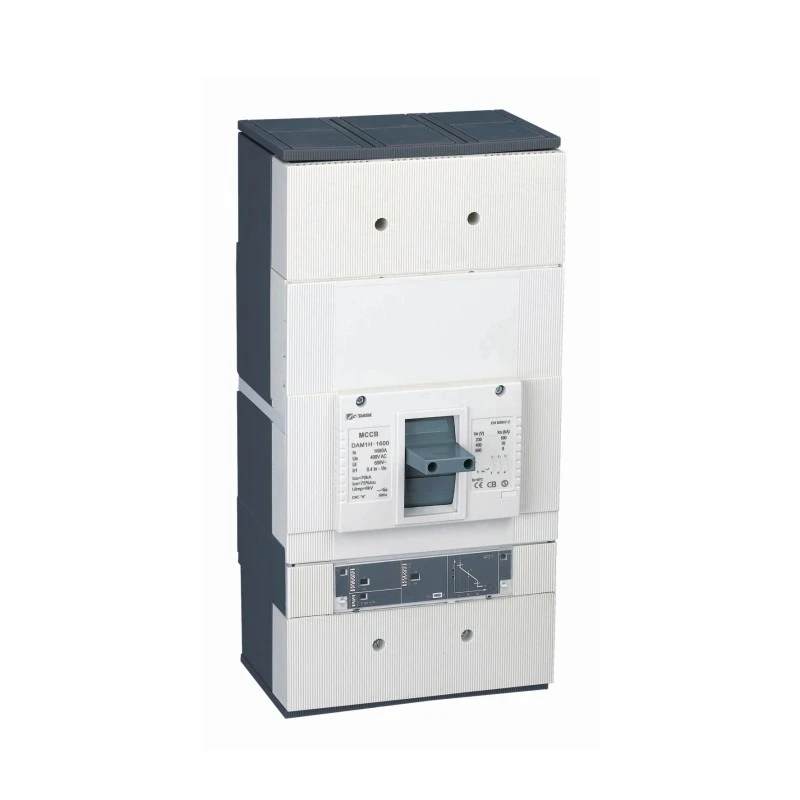

Электрондық типті құйылған корпусты ажыратқыш

Дәлдік, интеллект және сенімділікті талап ететін заманауи қуат жүйелері үшін Shanghai DADA Electric CO., LTD компаниясының электронды типті құйылған корпусты ажыратқышы. төмен вольтты қорғаныста жаңа стандартты белгілейді. Дәстүрлі жылу-магниттік сөндіргіштерден айырмашылығы, бұл интеллектуалды MCCB қоршаған орта температурасының ауытқуларына қарсы жоғары дәлдік, бағдарламаланатын асқын токтан қорғауды қамтамасыз ету үшін микропроцессорға негізделген электрондық қосу блогын пайдаланады.

40%-дан 100%-ға дейін (жылу) және 1,5× пен 12× дюймге дейін (магниттік) реттелетін параметрлері бар ол деректер орталықтарында, өнеркәсіптік зауыттарда, ауруханаларда және жаңартылатын энергия жүйелерінде күрделі үйлестіру үшін теңдесі жоқ икемділікті ұсынады. 400В/415В кернеуінде 100А-дан 1600А-ға дейін бағаланады, ол ықшам дизайнды кеңейтілген функционалдылықпен үйлестіреді және электроника істен шыққан болса да, төтенше ақаулар кезінде қатеге қарсы тікелей сапарды қамтиды.

Негізгі спецификациялар

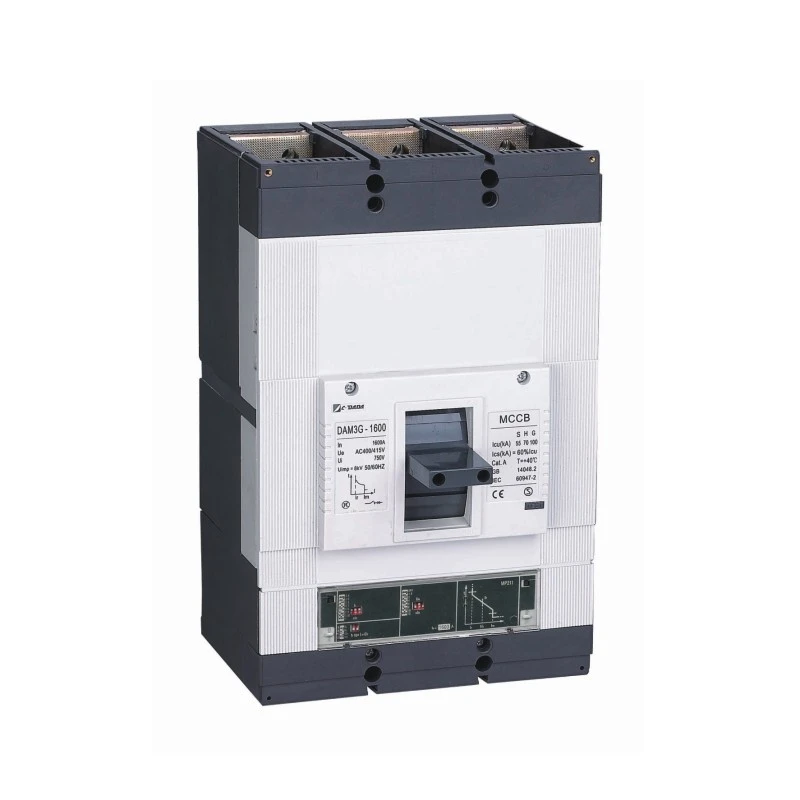

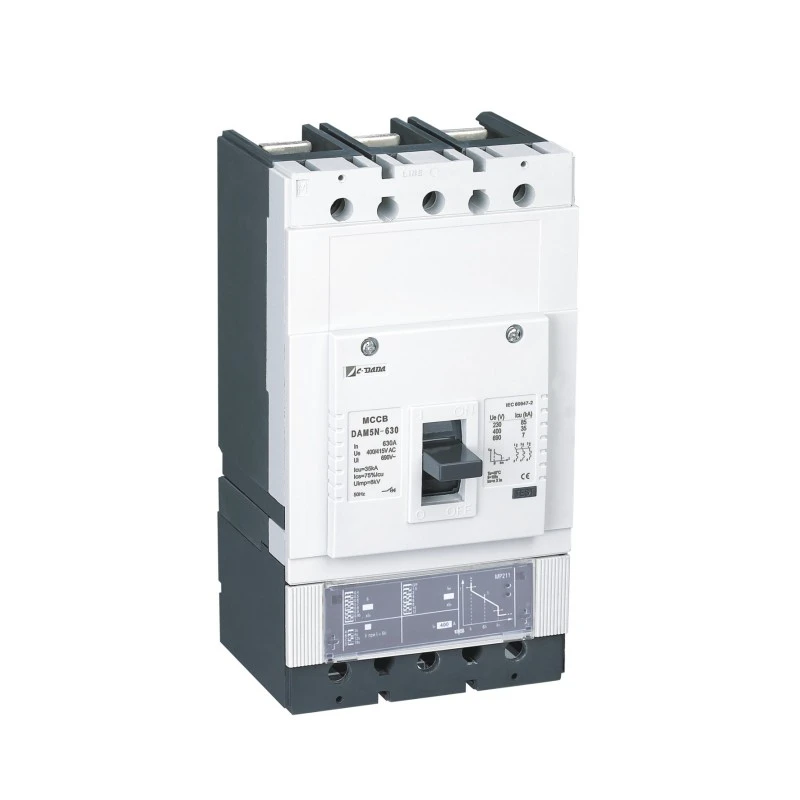

Үлгі: CDADA DAM2 / DE сериясы (электрондық типті құйылған қорапты ажыратқыш)

Түрі: Электрондық құйылған корпусты ажыратқыш

Полюстер: 3P / 4P

Номиналды кернеу (Ue): 400V / 415V айнымалы ток

Номиналды ток (In): 100A – 1600A

Сапар блогы: микропроцессорға негізделген электрондық шығарылым

Жылулық реттеу (Ir): 40% – 100% In

Магниттік реттеу (Im): 1,5× – 12× In

Артықшылықтары

★ Кең диапазон: 100A - 1600A (AC)

★ Шағын өлшемдер

★ Реттелетін жылу параметрі (40-100%)In.

★ Реттелетін магниттік параметр (1,5-12 есе)In.

★ Саяхаттау түймесін басыңыз.

★ Негізгі және доғалық контактілерді бөлектеңіз

★ Аксессуарлардың кең ассортименті.

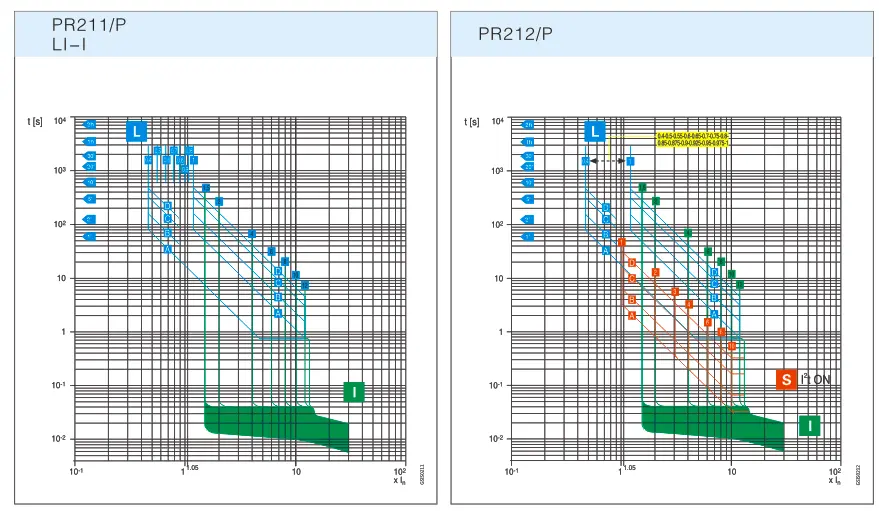

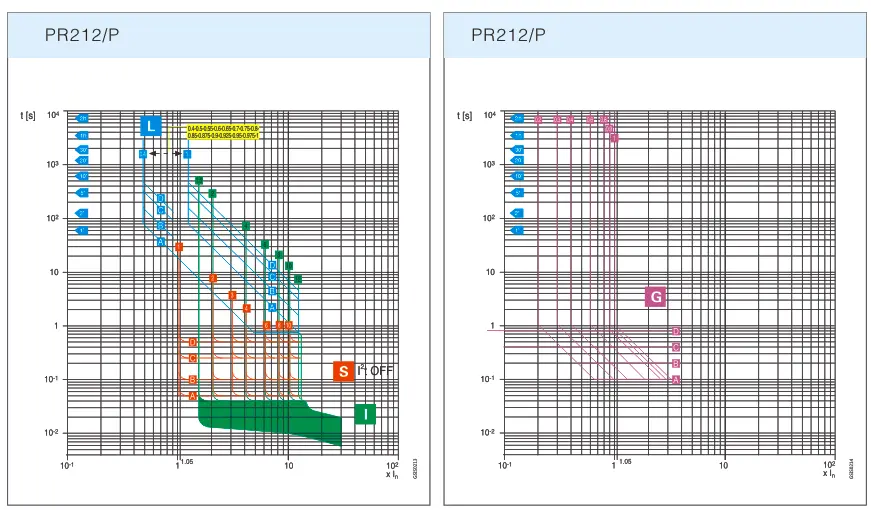

Электрондық босату сипаттамалық қисық

Электрлік параметрлер

1-кесте PR211 түрі

С.Жоқ.

Функция

Параметрлер

Түр

PR211

PR211

PR211

PR211

Зауыттық қалпына келтіру

поляктар

3P

3P

3P

3P

Бағалау (A)

250

400

800

1600

1

L

Ағымдағы шамадан тыс жүктеме параметрі (A)

(0,4,0,5,0,6,0,7,0,8,0,9,0,95,1,0)xIn

(0,4,0,5,0,6,0,7,0,8,0,9,0,95,1,0)xIn

(0,4,0,5,0,6,0,7,0,8,0,9,0,95,1,0)xIn

(0,4,0,5,0,6,0,7,0,8,0,9,0,95,1,0)xIn

1,0 дюйм

2

Ағымдағы шамадан тыс жүктеме кезінде кешіктіру уақыты

3S, 6S, 12S, 18S

3S, 6S, 12S, 18S

3S, 6S, 12S, 18S

3S, 6S, 12S, 18S

3S

3

I

Лездік ток параметрі

(1.5, 2, 4, 6, 8, 10, 12,OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12,OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12,OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12,OFF)xIn

10 дюйм

2-кесте PR212 түрі

С.Жоқ.

Функция

Параметрлер

Түр

PR212

PR212

PR212

PR212

Зауыттық қалпына келтіру

поляктар

3P

3P

3P

3P

Бағалау (A)

250

400/630

800

1600

1

L

Ағымдағы шамадан тыс жүктеме параметрі (A)

(0,4,0,5,0,55,0,6,0,65,0,7,0,75,0,8)xIn

(0,4,0,5,0,55,0,6,0,65,0,7,0,75,0,8)xIn

(0,4,0,5,0,55,0,6,0,65,0,7,0,75,0,8)xIn

(0,4,0,5,0,55,0,6,0,65,0,7,0,75,0,8)xIn

1,0 дюйм

2

Ағымдағы шамадан тыс жүктеме кезінде кешіктіру уақыты

3S, 6S, 12S, 18S

3S, 6S, 12S, 18S

3S, 6S, 12S, 18S

3S, 6S, 12S, 18S

3S

3

S

Қысқа тұйықталу ток параметрі (A)

(1, 2, 3, 4, 6, 8, 10，OFF)xIn

(1, 2, 3, 4, 6, 8, 10, OFF)xIn

(1, 2, 3, 4, 6, 8, 10, OFF)xIn

(1, 2, 3, 4, 6, 8, 10, OFF)xIn

6дюйм

4

Қысқа тұйықталу ток параметріндегі кешіктіру уақыты

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0,1С

5

I

Лездік ток параметрі

(1.5, 2, 4, 6, 8, 10, 12,OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12,OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12,OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12,OFF)xIn

10 дюйм

6

G

Жерге тұйықталу ток параметрі (A)

(0,2,0,3,0,4, 0,6,0,8,0,9,1,0, ӨШІРУ)xIn

(0,2,0,3,0,4, 0,6,0,8,0,9,1,0, ӨШІРУ)xIn

(0,2,0,3,0,4, 0,6,0,8,0,9,1,0, ӨШІРУ)xIn

(0,2,0,3,0,4, 0,6,0,8,0,9,1,0, ӨШІРУ)xIn

1,0 дюйм

7

Жерге тұйықталу параметріндегі кешіктіру уақыты

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0,4С

8

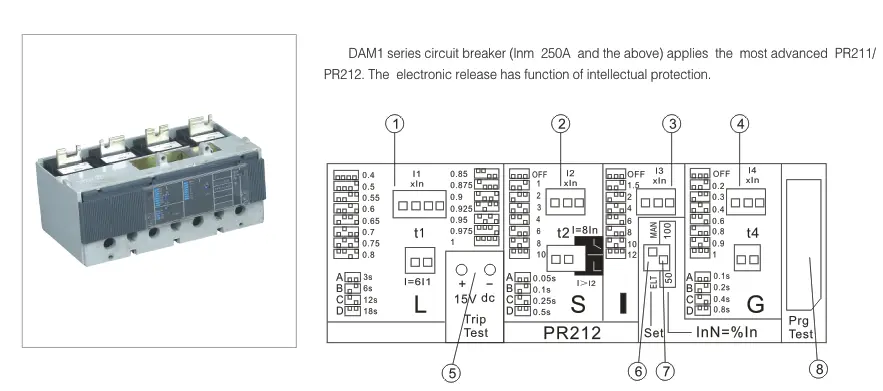

Электрлік немесе электрондық параметрлер жиынтығын таңдау

SET функциясы (ELT/MAN қосқышы)

9

Нөлдік сызықтың төмен ауыстырып қосқышының параметрлерін орнату үшін қолданылады

InN=%In, 50/100 ауыстырыңыз

10

Қосылымды өлшеуге арналған розетка

Панельдік розетка

Неліктен CDADA электронды MCCB таңдау керек?

★ Тек автоматтандыру емес, шынайы интеллект
Микропроцессор ағымдағы толқын пішіндерін үздіксіз талдап, дәл кері уақытты, белгілі бір уақытты және лезде қорғауды қамтамасыз етеді — қызу немесе қартаю әсерінен ауытқусыз.

★ Қауіпсіз дизайн
Электрондық тізбек сәтсіз болса да, тікелей электромагниттік ысырма IEC 60947-2 қауіпсіздік резервтік талаптарына сәйкес келетін ауыр қысқа тұйықталу кезінде сөндіргішті өшіруді қамтамасыз етеді.

★ Жоғары үйлестіру
Ультра кең реттеу диапазондары (40–100% Ir, 1,5–12× Im) жоғары/төменгі құрылғылармен тамаша үйлестіруге мүмкіндік береді — тоқтау аймақтарын барынша азайтады.

★ Болашаққа сенімді инфрақұрылым
Building Management Systems (BMS) немесе смарт торларға біріктіру үшін қосымша байланыс модульдерімен (Modbus RTU, Profibus) үйлесімді.

★ Жаһандық сапа, бәсекеге қабілетті баға
Шанхайда ISO 9001 стандарты бойынша өндірілген, халықаралық сертификаттары бар — азиялық үнемділік бойынша еуропалық деңгейдегі өнімділікті ұсынады.

★ Бізде өнімді әзірлеуге, жақсартуға және теңшеуге бағытталған 15 инженерден тұратын арнайы команда бар.

Идеалды қолданбалар

Деректер орталықтары: дәл таңдамалы өшіру арқылы каскадты сәтсіздіктерді болдырмаңыз

Ауруханалар: өмірді қамтамасыз ету жүйелері үшін үздіксіз қуатпен қамтамасыз етіңіз

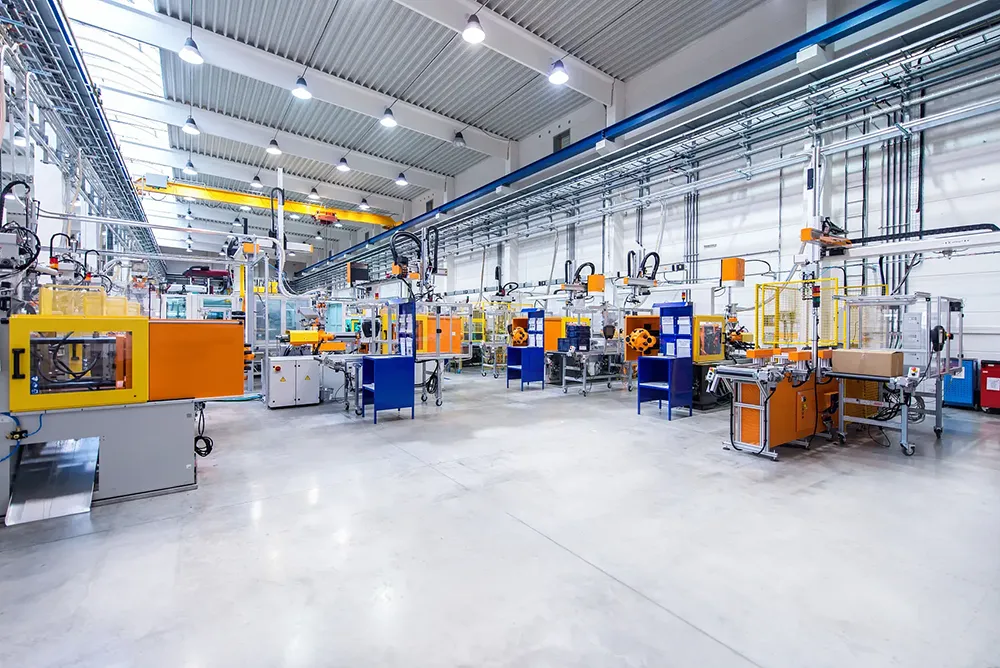

Өнеркәсіптік автоматтандыру: VFD, жұмсақ стартер және робототехникамен үйлестіріңіз

Күн/Жел фермалары: айнымалы генерация профильдеріне бейімделу

Ақылды коммерциялық ғимараттар: қосымша есептегіштерсіз энергияны бақылауды қосыңыз

Жиі қойылатын сұрақтар (ЖҚС)

1-сұрақ: Электрондық MCCB жылу-магниттіктен айырмашылығы неде?

A1: Электрондық типті құйылған қорапты ажыратқыштар жоғары дәлдікпен токты және іске қосуды талдау үшін микропроцессорды пайдаланады. Олар қоршаған орта температурасына әсер етпейді, кеңірек реттеу диапазондарын ұсынады және биметалл/соленоид негізіндегі жылу-магниттік түрлерден айырмашылығы, жүктеме деректерін тіркеуді қамтамасыз ете алады.

2-сұрақ: 1600A электрондық MCCB 4 полюсті конфигурацияда қол жетімді ме?

A2: Иә — 250А-дан 1600А-ға дейінгі барлық CDADA электрондық MCCB 3P және 4P нұсқаларында қол жетімді.

3-сұрақ: Қысқа тұйықталу кезінде электронды өшіру құрылғысы істен шықса не болады?

A3: Ажыратқыш механикалық резервті қамтиды: төтенше ақаулық токтар кезінде (>12×In) магниттік ысырма тікелей ашуды іске қосады — тіпті электроника желіден тыс болса да қауіпсіздікті қамтамасыз етеді.

4-сұрақ: Мен нақты уақыттағы ағымдағы мәндерді бақылай аламын ба?

A4: Иә—электрондық қосу құрылғысы қуатты басқару үшін пайдалы, таңдалатын уақыт терезелері (мысалы, 24 сағ) бойынша лездік, макс, мин және орташа токты көрсетеді.

5-сұрақ: Неліктен басқа интеллектуалды MCCB брендтерінен CDADA таңдау керек?

A5: CDADA ұсынады:

● Шынайы қос ауқымды реттеу мүмкіндігі (көптеген бәсекелестер Im-ді ≤10× деп шектейді)

● Қауіпсіз механикалық сақтық көшірме («электрондық» MCCB-де мұндай болмайды)

● Шағын өлшем—өзгеріссіз ескі панельдерге сәйкес келеді

● Күшті жаһандық сертификаттау портфолиосы (ASTA, KEMA, CE)

● Ағылшын тіліндегі техникалық қолдауы бар OEM қолайлы баға
