GV3 80A қозғалтқышты қорғау сөндіргіші

Shanghai DADA Electric CO., LTD әзірлеген GV2 GV3 жетілдірілген сериясының бөлігі болып табылатын CDADA GV3 80A қозғалтқышты қорғау сөндіргішімен мотордың сенімді қорғанысын қамтамасыз етіңіз. Толық автоматтандырылған өндірістік және сынау жабдығын пайдалана отырып, жаңа буынның технологиялық платформасында жасалған бұл қозғалтқышты қорғау сөндіргіші (MPCB) талап етілетін өнеркәсіптік орталарда қозғалтқыштар үшін жан-жақты қорғауды ұсынады.

25А мен 80А аралығындағы орнату тогы диапазонымен ол термиялық шамадан тыс жүктемеден қорғауды, қысқа тұйықталудан қорғауды, фазалық жоғалтуларды анықтауды және оқшаулау функциясын қамтамасыз етеді — барлығы бір сенімді құрылғыға біріктірілген. CE стандарттарына сәйкес сертификатталған, номиналды оқшаулау кернеуі 690 В және 110 000 механикалық және электрлік операцияларды орындай алатын GV3 MPCB сорғылар, желдеткіштер, компрессорлар, конвейерлер және HVAC жүйелері сияқты қолданбалар үшін өте қолайлы. Оның температуралық компенсациясы әртүрлі қоршаған орта жағдайларында дәйекті өнімділікті қамтамасыз етеді, ал қосымша контактілер, төмен кернеуді босату және шунттау сияқты қосымша керек-жарақтар функционалдық пен қауіпсіздікті арттырады.

Негізгі спецификациялар

Модельдер сериясы: GV3 MPCB 80A

Бренд: CDADA | Өндіруші: Shanghai DADA Electric CO.,LTD

Сертификаттау: CE

Ток диапазонын орнату: 25A – 80A (теру арқылы реттеуге болады)

Кадр рейтингі: 80A

Номиналды жұмыс кернеуі: 690В айнымалы ток

Номиналды оқшаулау кернеуі (Ui): 690 В

Импульске төзімді кернеу (Uimp): 6000В

Жұмыс жиілігі: 50/60 Гц

Сапар класы: 10А (жалпы мақсаттағы қозғалтқыштар үшін стандарт)

Қорғау функциялары:

★ Термиялық артық жүктемеден қорғау

★ Қысқа тұйықталудан қорғау

★ Фазалық жоғалтудан қорғау

★ Оқшаулау функциясы (көрінетін үзіліс)

★ Кірістірілген температура компенсациясы

Механикалық қызмет мерзімі: 110 000 операция

Электрлік қызмет ету мерзімі (AC-3, 400V): 110 000 операция

Тарту моменті: 1,7 Н·м

Жұмыс түрі: ҚОСУ/ӨШІРУ түймешігінің анық шығу көрсеткіші бар

Орнату: 35 мм DIN рельс

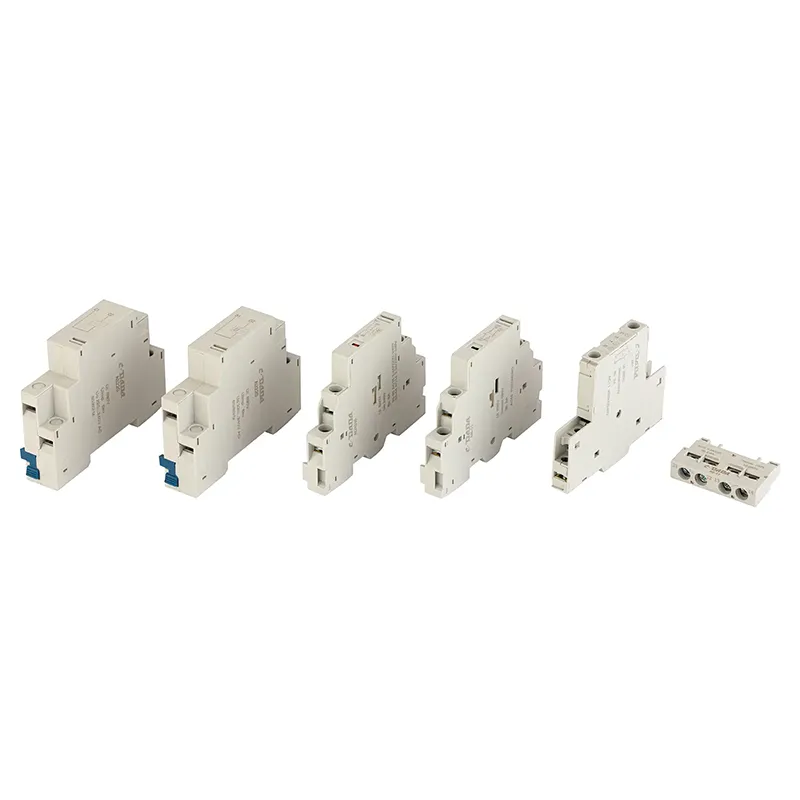

Аксессуарлар:

AE алға көмекші контакт

Бүйірлік қосалқы контакт

AU төмен кернеуді босату

AS шунтты босату

Контур өлшемі

Неліктен CDADA GV3 80A қозғалтқышты қорғау сөндіргішін таңдау керек?

★ Кешенді қорғау

Ажыратқышты + термиялық шамадан тыс жүктеме релесін + оқшаулағышты бір құрылғыда біріктіреді — панель кеңістігін және сымдардың күрделілігін азайтады.

★ Жоғары төзімділік және сенімділік

110 000 механикалық/электрлік циклдер тіпті ауыр жүктеме жағдайында да ұзақ жұмыс істеуді қамтамасыз етеді.

★ Температура өтемақысы

Кірістірілген термиялық компенсация қоршаған орта температурасының өзгеруіне қарамастан дәл өшіруді қамтамасыз етеді.

★ Кеңістікті үнемдейтін дизайн

Ықшам DIN рельсімен бекітілген дизайн оны өнеркәсіптік басқару панельдері мен кеңістік жоғары болатын OEM машиналары үшін өте қолайлы етеді.

★ Толық аксессуарлар экожүйесі

AE (алға көмекші), AN (бүйірлік көмекші), AU (төмен кернеуді босату), AS (шунтталу) – қашықтан сигнал беруді, автоматты өшіруді немесе PLC интеграциясын қосады.

★ Жаһандық сәйкестік

CE 690 В рейтингімен сертификатталған — Еуропа, Азия, Африка және Латын Америкасы сияқты халықаралық нарықтарға жарамды.

★ Біздің зауыттар SGS/Intertek/TUV/KEMA сияқты атақты үшінші тарап агенттіктерінің аудитінен сәтті өтті. Аудит есептері білікті әлеуетті серіктестер үшін қолжетімді.

Типтік қолданбалар

Өнеркәсіптік қозғалтқыштар: сорғылар, желдеткіштер, компрессорлар, конвейерлер

HVAC жүйелері: үлкен салқындатқыштар, желдету қондырғылары

OEM машиналары: орау машиналары, тамақ өңдеу жабдықтары

Ғимаратты автоматтандыру: лифт көмекшілері, үлкен желдетуді басқару

Қайта жаңарту жобалары: сақтандырғыштарды + жылу релесін біріктірілген MPCB-мен ауыстыру

Жиі қойылатын сұрақтар

1-сұрақ: GV2 және GV3 80A қозғалтқышты қорғау сөндіргіштерінің айырмашылығы неде?

A1: GV3 сериясы жоғары ток көрсеткіштеріне (80А дейін) арналған, ал GV2 сериясы төменгі токтарды (32А дейін) қамтиды. GV3 үлкенірек қозғалтқыштар мен ауыр жүктемелерге жарамды.

2-сұрақ: Бір фазалы қозғалтқыштар үшін GV3 MPCB пайдалана аламын ба?

A2: Иә, бірақ ол негізінен үш фазалы қозғалтқыштарға арналған. Бір фазалы қолданбалар үшін кішірек қозғалтқыштар үшін бейімделген GV2 сериясын қарастырыңыз.

3-сұрақ: GV3 MPCB орнатылған температура компенсациясы бар ма?

A3: Иә! Жылулық шамадан тыс жүктеме механизмі суық қойма бөлмелерінен ыстық зауыттарға дейін қоршаған орта температураларының кең диапазонында тұрақты өшіру өнімділігін қамтамасыз ететін температура компенсациясын қамтиды.

4-сұрақ: GV3 ауыстыруды қажет етпес бұрын қанша операцияны орындай алады?

A4: Механикалық қызмет ету мерзімі 110 000 операцияға есептелген, ал электрлік қызмет мерзімі (AC-3, 400V) сонымен қатар 110 000 операцияны құрайды, бұл оны өнеркәсіптік жағдайларда үздіксіз пайдалану үшін өте берік етеді.

5-сұрақ: Неліктен басқа брендтерге қарағанда CDADA GV3 таңдау керек?

A5: CDADA ұсынады:

● Өндірістегі жетілдірілген автоматтандыру → жоғары сапа және жүйелілік

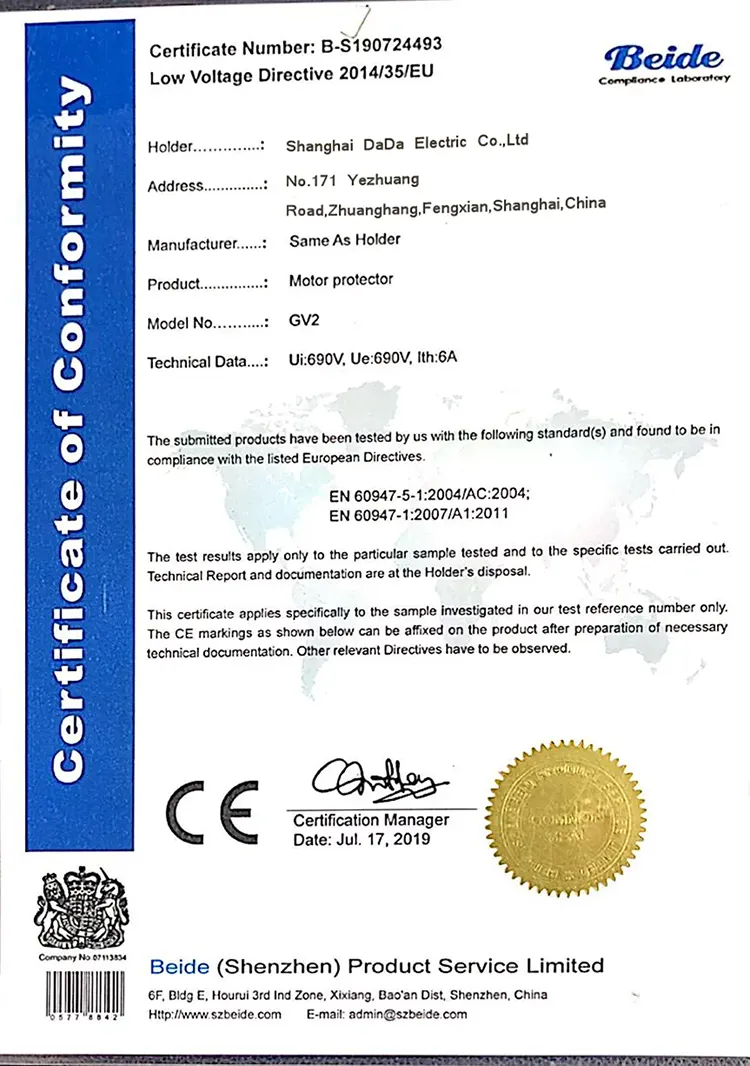

● Толық сынақ есептері бар сенімді CE сертификаты

● Жақсартылған функционалдылық үшін керек-жарақтардың кең ауқымы (AE/AN/AU/AS).

● Сапаға нұқсан келтірместен бәсекеге қабілетті баға белгілеу

● OEM және дистрибьюторларға жылдам жеткізу және техникалық қолдау
