Бұл нұсқаулық 6кА айнымалы ток миниатюралық ажыратқыштың қалай жұмыс істейтінін, 6кА рейтингінің шын мәнінде нені білдіретінін, B, C және D қисықтары өнімділікке қалай әсер ететінін және сәйкес номиналды ток пен полюс конфигурациясын қалай таңдау керектігін түсіндіреді. Ол сондай-ақ сатып алу кезінде жиі кездесетін қателерді анықтайды және өндірушілердің MCB шешімдерін бағалайтын инженерлерге, мердігерлерге және сатып алушыларға практикалық бақылау парағын ұсынады.Shanghai DaDa Electric Co., Ltd.
Мазмұны
- 6кА айнымалы ток миниатюралық ажыратқыш дегеніміз не?
- Неліктен 6кА ажырату сыйымдылығы маңызды?
- Айнымалы токтың миниатюралық ажыратқышы тізбекті қалай қорғайды?
- Сатып алушылар қандай техникалық параметрлерді тексеруі керек?
- B, C және D саяхат қисығы таңдауға қалай әсер етеді?
- 6кА айнымалы ток миниатюралық ажыратқыштар қай жерде жиі қолданылады?
- Дұрыс MCB қандай проблемалардың алдын алуға көмектеседі?
- Сатып алушылар қолайлы 6кА MCB қалай таңдай алады?
- Жалпы таңдау қателеріне жол бермеу керек
- Неліктен тәжірибелі MCB өндірушісімен жұмыс істеу керек?
- Жиі қойылатын сұрақтар
- Shanghai DaDa Electric Co., Ltd. компаниясына хабарласыңыз.

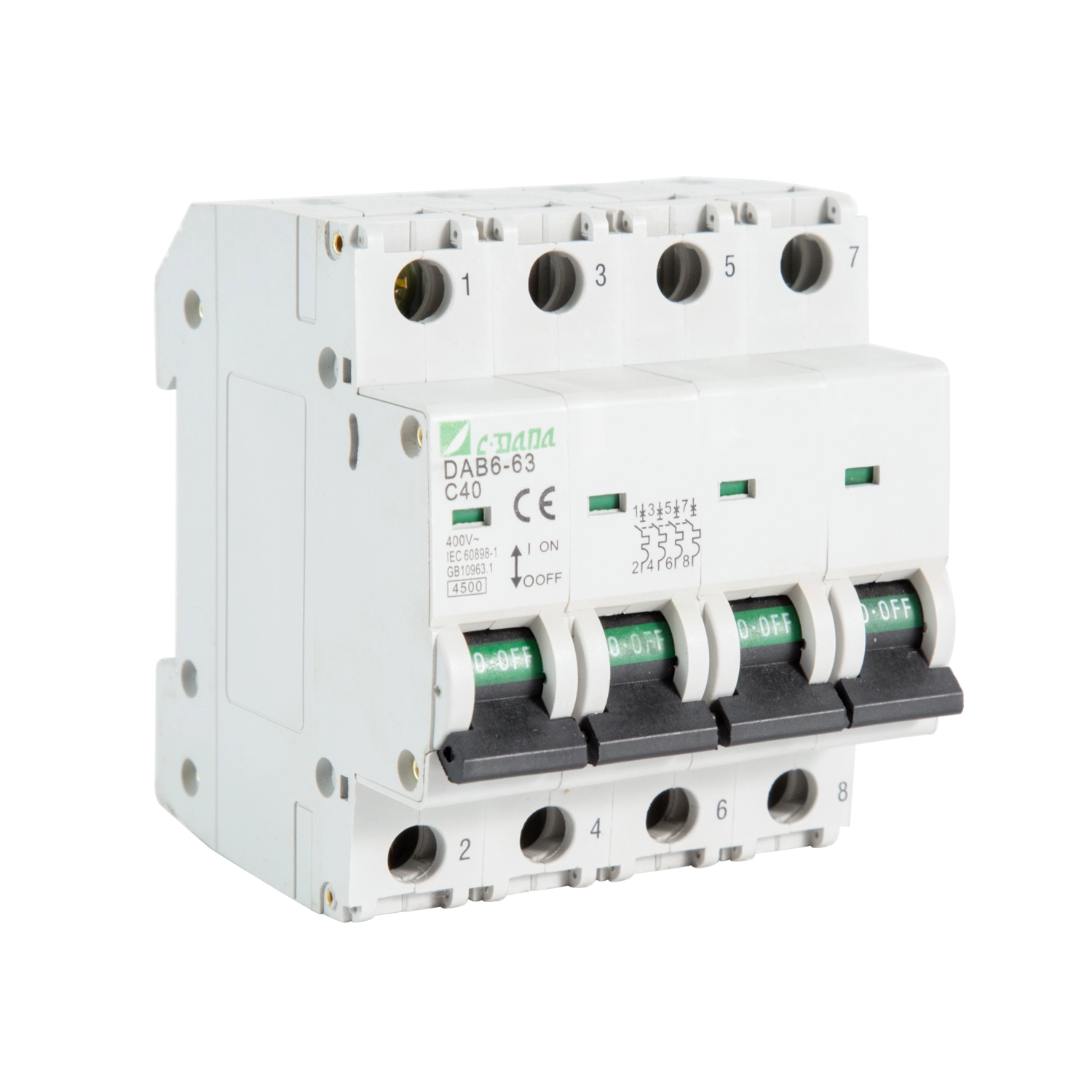

6кА айнымалы ток миниатюралық ажыратқыш дегеніміз не?
Миниатюралық ажыратқыш, әдетте MCB деп аталады, қалыпты емес ток жағдайлары туындаған кезде электр тізбегін автоматты түрде ажыратуға арналған қорғаныс коммутациялық құрылғысы. Дәстүрлі сақтандырғыштан айырмашылығы, MCB әдетте ақау жойылғаннан кейін қалпына келтірілуі мүмкін, бұл оны қайталап пайдалану және техникалық қызмет көрсету үшін ыңғайлы етеді.
Термин6кАқолданылатын сынақ жағдайларында сөндіргіштің қысқа тұйықталудағы номиналды ажырату қабілетін білдіреді. Қарапайым тілмен айтқанда, 6кА MCB көрсетілген талаптар орындалған кезде 6000 амперге дейінгі қысқа тұйықталу тогын қауіпсіз тоқтатуға арналған.
IEC/EN 60898-1 стандартына сәйкес келетін өнімдер әдетте номиналды ток, номиналды кернеу, жиілік, үзілу мүмкіндігі және лезде өшіру сипаттамалары сияқты параметрлерді анықтайды. Коммерциялық MCB диапазондары әртүрлі ток рейтингтері мен полюс конфигурацияларында 6кА рейтингтерін ұсына алады.
6кА ажыратқыштың қалыпты жұмыс тогы емес. Мысалы, 16А MCB белгіленген жағдайларда өзінің номиналды тогын өткізуге арналған, ал 6кА суреті оның қысқа тұйықталу үзіліс мүмкіндігін сипаттайды. Бұл екі спецификация мүлде басқа инженерлік сұрақтарға жауап береді.
Неліктен 6кА ажырату сыйымдылығы маңызды?
Қысқа тұйықталулар өте қысқа мерзім ішінде өте жоғары токтар тудыруы мүмкін. Егер қорғаныс құрылғысы орнату орнында бар ақаулық токты қауіпсіз түрде тоқтата алмаса, оның салдары қатты контактінің зақымдалуын, шамадан тыс қызуды, жабдықтың істен шығуын немесе қауіпті электр доғасын қамтуы мүмкін.
Сондықтан, 6кА жалпы қолжетімді сипаттама болғандықтан, ажырату сыйымдылығын таңдауға болмайды. Орнату нүктесіндегі ықтимал қысқа тұйықталу тогы бағалануы керек және таңдалған ажыратқыштың осы жүйе үшін сәйкес үзу мүмкіндігі болуы керек.
| Параметр | Бұл нені білдіреді | Неліктен маңызды |
|---|---|---|
| 6кА | Номиналды қысқа тұйықталуды ажырату қабілеті | Ажыратқыштың көрсетілген ақаулық-ток деңгейін қауіпсіз түрде үзу мүмкіндігін анықтайды |
| Номиналды ток (In) | MCB қалыпты ток рейтингі | Өткізгіштің сыйымдылығымен және күтілетін жүктемемен үйлестіру керек |
| Номиналды кернеу (Ue) | Қолданбаға арналған жұмыс кернеуі | Электр жүйесімен үйлесімді болуы керек |
| Сапар қисығы | Лездік магниттік өшіру ауқымын анықтайды | Ақаулықтан қорғауды сақтай отырып, қолайсыздықты болдырмауға көмектеседі |
| Полюстердің саны | Қосылған/қорғалған өткізгіштер саны | Схема конфигурациясына сәйкес келуі керек |
Өндірушінің спецификациялары 6кА MCB құрылғыларының жалпы 230 В және 400 В айнымалы ток тарату жүйелерін қоса алғанда, ток көрсеткіштері мен кернеу конфигурацияларының ауқымы үшін қолжетімді екенін көрсетеді.
Айнымалы токтың миниатюралық ажыратқышы тізбекті қалай қорғайды?
Әдеттегі MCB термиялық және магниттік қорғаныс механизмдерін біріктіреді. Бұл екі функция әртүрлі электрлік мәселелерді шешеді.
- Термиялық қорғаныс:Тұрақты шамадан тыс жүктеме биметалдық элементті қыздырады. Температура жұмыс шегіне жеткенде, механизм босатады және тізбекті ашады.
- Магниттік қорғаныс:Жоғары қысқа тұйықталу тогы тізбекті жылдам ажыратып, лездік өшіру механизмін іске қосатын күшті магниттік әсер тудырады.
- Қолмен ауыстыру:MCB әдетте техникалық қызмет көрсету немесе орнату жұмыстары кезінде тізбекті оқшаулау үшін қолмен ауыстырылуы мүмкін.
Бұл комбинация MCB-ны ұзақ мерзімді шамадан тыс жүктемелерді де, кенеттен қысқа тұйықталу ақауларын да жою қажет болатын тізбектерге қолайлы етеді. Қазіргі заманғы MCB өнім ассортименті әдетте термиялық және магниттік шығарылымдарды біріктіреді және жоспарланған жүктемеге байланысты B, C немесе D сипаттамаларын қамтамасыз етуі мүмкін.
Сатып алушылар қандай техникалық параметрлерді тексеруі керек?
Сатып алушылар көбінесе басқа параметрлерге назар аудармай, ағымдағы рейтинг пен бағаға назар аударады. Сенімді жоба спецификациясы үшін келесі сипаттамалар бірге тексерілуі керек.
| Техникалық сипаттама | Типтік қарастыру | Сатып алушыны бақылау пункті |
|---|---|---|
| Үзіліс сыйымдылығы | 6кА | Оның ықтимал ақаулық токқа сәйкес екенін растаңыз |
| Номиналды ток | Қолданбаға байланысты | Жүктеме мен өткізгіштің сыйымдылығымен үйлестіріңіз |
| Номиналды кернеу | Айнымалы токтың таралу кернеулері | Жүйе кернеуін сәйкестендіріңіз |
| Жиілік | 50/60Гц әдетте белгіленген | Жергілікті желімен үйлесімділікті растаңыз |
| Саяхат сипаттамасы | B / C / D | Жүктеме сипаттамалары үшін қисық сызықты сәйкестендіріңіз |
| Полюс конфигурациясы | Өнімге байланысты 1P, 1P+N, 2P, 3P, 4P | Сымдарды орналастыруды сәйкестендіріңіз |
| Монтаждау | DIN рельсі кең таралған | Тарату тақтасымен үйлесімділікті растаңыз |
| Стандарттар | IEC/EN 60898-1 немесе басқа қолданылатын стандарт | Қажет болған жағдайда техникалық құжаттаманы және сертификаттауды сұраңыз |
Белгіленген өндірушілер шығарған өнім құжаттамасы бұзылу қабілетін оқшауланған спецификация ретінде қарастырмай, әдетте осы параметрлерді бірге қамтамасыз етеді.
B, C және D саяхат қисығы таңдауға қалай әсер етеді?
Сапар қисығы MCB анықтау кезіндегі ең маңызды шешімдердің бірі болып табылады. Хат сөндіргіштің номиналды токына қатысты магнитті лездік босату жұмыс істейтін шамамен диапазонды сипаттайды.
| Қисық | Әдеттегі магниттік өшіру диапазоны | Типтік қолданба |
|---|---|---|
| B | 3–5 × дюйм | Төмен кіріс жүктемелер, жарықтандыру, резистивті тізбектер |
| C | 5–10 × дюйм | Жалпы мақсаттағы және орташа индуктивті жүктемелер |
| D | 10–20 × дюйм | Кейбір қозғалтқыштар мен трансформаторлар сияқты жоғары жүктеме жүктемелері |
Бұл ауқымдар әдетте IEC 60898-1 MCB сипаттамаларымен байланысты.
Мысалы, қозғалтқыш өзінің қалыпты жұмыс токынан бірнеше есе жоғары уақытша іске қосу тогын шығарса, іске қосу кезінде жоғары сезімтал қисық қажетсіз қозғалуы мүмкін. Жабдық пен толық схема дизайнына байланысты C-қисығы немесе D-қисығы құрылғысы қолайлырақ болуы мүмкін.
6кА айнымалы ток миниатюралық ажыратқыштар қай жерде жиі қолданылады?
6кА айнымалы ток миниатюралық ажыратқышы нақты ақаулық деңгейі, кернеу, ток және орнату талаптары құрылғының техникалық сипаттамаларына сәйкес келген кезде көптеген төмен вольтты қолданбалар үшін жарамды болуы мүмкін.
- Тұрғын үйді бөлу:жарықтандыру схемалары, розетка схемалары, тұрмыстық құрылғылар және салалық схемалар.
- Коммерциялық ғимараттар:кеңсе тарату тақталары, жарықтандыру жүйелері, бөлшек сауда нысандары және шағын жабдық схемалары.
- Өнеркәсіптік басқару панельдері:қосалқы тізбектер, басқару жабдығы, шағын қозғалтқыштар және басқа да қолайлы төмен вольтты жүктемелер.
- Құрылыс қызметтері:HVAC-қа қатысты қосалқы тізбектер, сорғылар, жарықтандыру және техникалық сипаттамалар сәйкес келетін жалпы қуатты бөлу.
- Электр тарату шкафтары:тармақты қорғау және модульдік тарату жүйелері.
Нақты қолдану әрқашан өндірушінің өнім құжаттамасымен және орнату талаптарына сәйкес тексерілуі керек. 6кА рейтингі ешқашан әрбір электр ортасы үшін жарамды деп есептелмеу керек.
Дұрыс MCB қандай проблемалардың алдын алуға көмектеседі?
Сатып алу кезіндегі ең маңызды мәселелердің бірі - сөндіргіштің жұмыс істеуі ғана емес, ол таңдалған шарттарда дәйекті түрде жұмыс істей ме, жоқ па.
1. Тұрақты шамадан тыс жүктеме
Тым ұзақ уақыт шамадан тыс ток өткізетін тізбек өткізгіштің қызып кетуіне және жабдықтың мерзімінен бұрын тозуына себеп болуы мүмкін. Термиялық босату тұрақты шамадан тыс жүктеме жағдайларына жауап беруге арналған.
2. Қысқа тұйықталудың зақымдалуы
Сәйкес ажырату сыйымдылығы MCB құрылғының белгіленген үзу мүмкіндігінен аспай, шамадан тыс ақаулық токты үзуге мүмкіндік береді.
3. Қолайсыздықты тудыруы
Қолайсыз сапар қисығы жабдық іске қосылғанда қажетсіз үзілістерге әкелуі мүмкін. B, C немесе D сипаттамаларын жүктемеге сәйкестендіру бұл мәселені шешуге көмектеседі.
4. Күрделі техникалық қызмет көрсету
Модульдік MCB ыңғайлы қолмен оқшаулауды қамтамасыз ете алады, бұл электриктерге бүкіл тарату жүйесін міндетті түрде өшірместен жеке тізбектерді анықтауға және жұмыс істеуге көмектеседі.
5. Сатып алудың белгісіздігі
B2B жобаларында толық емес техникалық сипаттамалар қате өнімдерге, кешіктірілген мақұлдауға немесе ауыстыру шығындарына әкелуі мүмкін. Өнімнің нақты деректер парағы және анықталған техникалық параметрлері бұл тәуекелдерді азайтады.
Сатып алушылар қолайлы 6кА MCB қалай таңдай алады?
Практикалық таңдау процесін бірнеше кезеңге бөлуге болады. Бұл инженерлер мен сатып алу топтарына өнімді тек каталог тақырыбынан таңдаудан аулақ болуға көмектеседі.
-
Жүйе кернеуін анықтаңыз.
Номиналды айнымалы ток кернеуін және қолданбаның бір фазалы немесе үш фазалы екенін растаңыз. -
Жобалық токты есептеңіз немесе растаңыз.
MCB номиналды тогы күтілетін тізбек жүктемесімен және өткізгіштің рұқсат етілген тогымен үйлестірілуі керек. -
Қысқа тұйықталудың перспективалық тогын анықтаңыз.
Орнату нүктесінде қол жетімді ақаулық токты тексеріңіз және таңдалған 6кА ажырату қуатының сәйкес екенін растаңыз. -
Жүктеменің басталуын бағалаңыз.
Схемада қозғалтқыштар, трансформаторлар, сыйымдылық жабдықтары, коммутациялық қуат көздері немесе маңызды іске қосу тогын тудыратын басқа жүктемелер бар-жоғын анықтаңыз. -
Сәйкес сапар қисығын таңдаңыз.
Ең көп таралған опцияны таңдамай, нақты жүктеме мен қорғаныс талаптары негізінде B, C немесе D таңдаңыз. -
Полюс конфигурациясын таңдаңыз.
Жоба 1P, 1P+N, 2P, 3P, 3P+N немесе өнім сериясы қолдайтын басқа конфигурацияны қажет ететінін растаңыз. -
Стандарттар мен құжаттаманы тексеріңіз.
Қолданылатын деректер парағын, сынақ ақпаратын, сертификаттарды, өлшемдік сызбаларды және орнату нұсқауларын сұраңыз. -
Панельдің үйлесімділігін тексеріңіз.
DIN рельсінің өлшемдерін, терминал орналасуын, өткізгіш ауқымын, керек-жарақтарды және қол жетімді орнату кеңістігін тексеріңіз.
- □ Номиналды кернеу расталды
- □ Номиналды ток расталды
- □ 6кА ажырату қуаты тексерілді
- □ Жүктемеге сәйкес таңдалған B/C/D қисығы
- □ Полюс конфигурациясы расталды
- □ Қолданылатын стандарт расталды
- □ Өлшемдері және DIN рельсті бекіту тексерілді
- □ Сертификаттау және сынақ құжаттамасы сұралды
- □ Жұмыс ортасы қаралды
- □ Жоғары/төмен ағынды қорғаумен үйлестіру қарастырылды
Жалпы таңдау қателеріне жол бермеу керек
Тіпті негізгі техникалық сипаттамалар дұрыс болып көрінсе де, орнатудан кейін бірнеше қателер ақауларды тудыруы мүмкін.
| Қате | Потенциалды проблема | Жақсырақ тәжірибе |
|---|---|---|
| Тек ток күші бойынша таңдау | Басқа маңызды параметрлер сәйкес келмеуі мүмкін | Кернеуді, қисық сызықты, үзілу қабілетін, полюстерді және стандарттарды бірге бағалаңыз |
| Әрбір 6кА ажыратқышты ауыстыруға болады деп есептейік | Әртүрлі өнімдердің әртүрлі өлшемдері мен өнімділік сипаттамалары болуы мүмкін | Толық деректер кестелерін салыстырыңыз |
| Қате сапар қисығын пайдалану | Қолайсыз іске қосу немесе қолданбаның сәйкес келмеуі | Нақты жүктемені бағалаңыз |
| Ықтимал ақаулық токты елемеу | Бұзу қабілеті жеткіліксіз болуы мүмкін | Орнату нүктесінде ақаулық деңгейін тексеріңіз |
| Кондукторды үйлестіруге назар аудармайды | Қорғау сым жүйесіне дұрыс сәйкес келмеуі мүмкін | MCB рейтингін өткізгіштің сыйымдылығымен үйлестіріңіз |
| Құжатсыз сатып алу | Мақұлдау және орнату қиын болуы мүмкін | Сатып алу алдында техникалық және сәйкестік құжаттарын сұраңыз |
Номиналды ток, өткізгіштің сыйымдылығы, өшіру сипаттамасы және ақаулық деңгейі арасындағы дұрыс үйлестіру MCB сенімді таңдау үшін маңызды болып табылады.
Неліктен тәжірибелі MCB өндірушісімен жұмыс істеу керек?
Үлкен көлемдегі сатып алулар, OEM жобалары, дистрибьюторлық серіктестіктер және электр панельдерін өндіру үшін өнімнің сапасы тек бір ғана мәселе болып табылады. Сондай-ақ сатып алушыларға тұрақты сипаттамалар, тұрақты өндіріс, жауапты техникалық байланыс және жобаны мақұлдауға қолдау көрсететін құжаттама қажет.
Shanghai DaDa Electric Co., Ltd.миниатюралық ажыратқыш шешімдерін және тиісті төмен вольтты электр қорғаныс өнімдерін іздейтін тұтынушылар үшін өндірістік серіктес ретінде қарастырылуы мүмкін. B2B сатып алушылары үшін ең пайдалы жеткізушіні бағалау тек маркетингтік шағымдарға емес, өлшенетін техникалық ақпаратқа назар аударуы керек.
- Өнімнің сипаттамалары мен техникалық параметрлерін анық көрсетіңіз
- Анықталған номиналды ток және кернеу диапазоны
- Қолжетімді сыну мүмкіндігі опциялары
- Әртүрлі жүктеме жағдайлары үшін қозғалыс қисығы туралы ақпарат
- Өнімнің сызбалары және орнату туралы ақпарат
- Қолданылатын сертификаттау және сәйкестік құжаттамасы
- Тұрақты өндіріс және сапаны бақылау процедуралары
- Жобаның арнайы талаптары үшін техникалық байланыс
- Қажет болған жағдайда OEM/ODM қолдауы
Импорттаушылар мен электр дистрибьюторлары үшін бұл факторлар өнімдерді әртүрлі тарату жүйелеріне біріктіру немесе бірнеше нарықта сату қажет болғанда маңызды болуы мүмкін.
Жиі қойылатын сұрақтар
6кА қолданылатын сынақ жағдайларындағы қысқа тұйықталудың номиналды ажырату қабілетін білдіреді. Ол 6000 амперді білдіреді және оны MCB қалыпты номиналды токпен шатастырмау керек.
Жоқ. Жарамдылық ықтимал қысқа тұйықталу тогы, жүйе кернеуі, номиналды ток, өшіру сипаттамасы, полюс конфигурациясы, орнату жағдайлары және қолданыстағы ережелерге байланысты. Ажыратқышты таңдамас бұрын қол жетімді ақаулық токты тексеру керек.
Екі сан әртүрлі параметрлерді сипаттайды. 6кА - үзіліс қуатының көрсеткіші, ал 6А - номиналды ток мәні. Ажыратқышта 6А номиналды ток және 6кА ажырату мүмкіндігі болуы мүмкін.
Олар әр түрлі лездік магниттік өшіру сипаттамаларын анықтайды. IEC 60898-1 стандартына сәйкес B әдетте номиналды токпен шамамен 3-5 есе, C шамамен 5-10 есе және D шамамен 10-20 есе байланысты.
Қозғалтқыштарда айтарлықтай іске қосу тогы болуы мүмкін, сондықтан C немесе D сипаттамалары қозғалтқыш пен тізбекке байланысты сәйкес болуы мүмкін. Соңғы таңдауда іске қосу тогы, ақаулық ток, кабель кедергісі және басқа қорғаныс құрылғыларымен үйлестіру қарастырылуы керек.
Автоматты емес. Егер қысқа тұйықталудың болжамды тогы ажыратқыштың номиналды ажырату мүмкіндігінен асып кетсе, 6кА құрылғы дұрыс болмауы мүмкін. Ажыратқышты ақаулық деңгейіне және орнатудың қолданыстағы талаптарына сәйкес таңдау керек.
Сатып алушылар әдетте егжей-тегжейлі деректер парағын, техникалық сипаттамаларды, өлшемдік сызбаларды, орнату нұсқауларын, қолданылатын сынақ немесе сертификаттау құжаттарын және тиісті өнім стандарттарын сұрауы керек. Жобаға қатысты талаптар қосымша құжаттаманы талап етуі мүмкін.
Өндіріс партиялары арасындағы сәйкестік, бақылау, техникалық құжаттама, сапаны бақылау, жеткізу мүмкіндігі және сатылымнан кейінгі техникалық қолдау B2B электрлік жобаның жалпы құны мен сенімділігіне айтарлықтай әсер етуі мүмкін.
