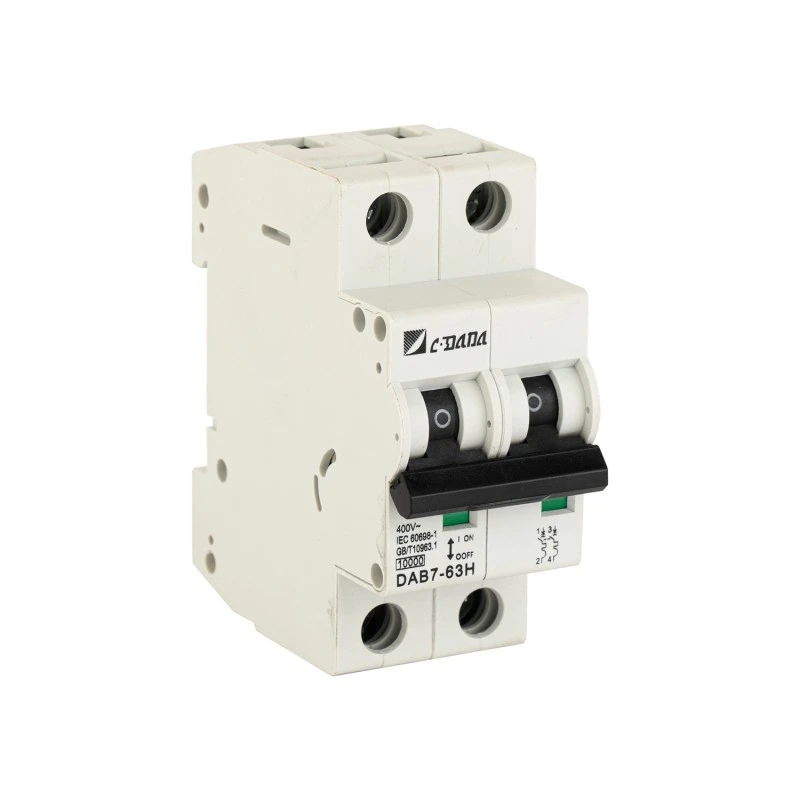

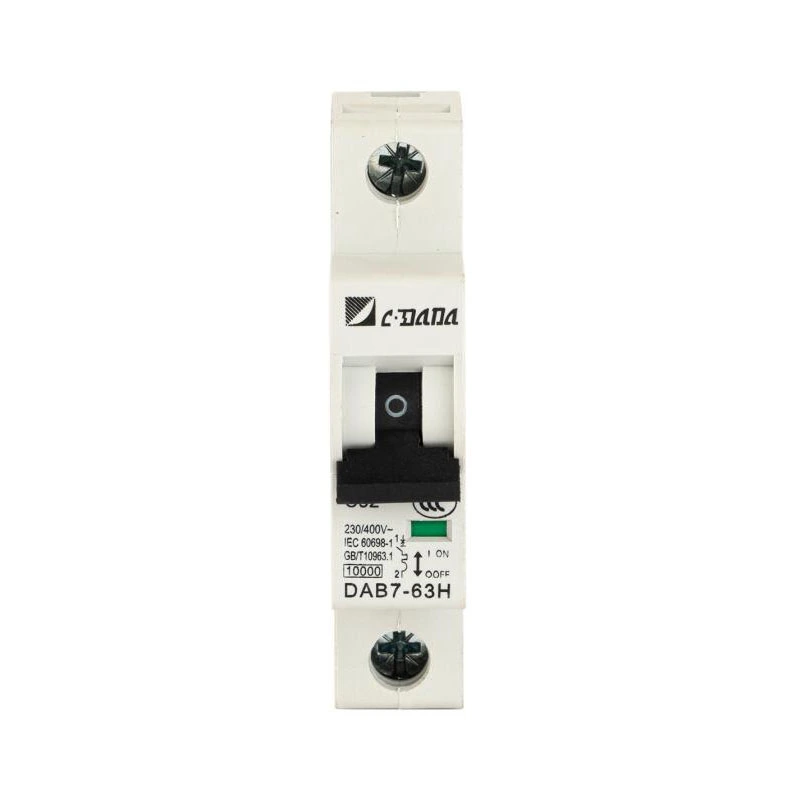

10КА айнымалы ток миниатюралық ажыратқыш

Жоғары ақаулық токтар мен күшейтілген қауіпсіздік келісуге болмайтын талап етілетін қолданбалар үшін CDADA DAB7-63H 10KA айнымалы ток миниатюралық ажыратқышы миниатюралық форматта өнеркәсіптік деңгейдегі қорғанысты қамтамасыз етеді. Shanghai DADA Electric CO., LTD. құрастырған, бұл 10 кА шағын автоматты ажыратқыш тұрғын үй, коммерциялық және жеңіл өнеркәсіптік қондырғылардағы топтық панельдерге, тарату тақталарына арналған және 8 ток (6A–63A) және 1P/2 конфигурациялары бойынша сенімді термиялық (шамадан тыс жүктеме) және электромагниттік (қысқа тұйықталу) қорғанысын ұсынады.

CE, CB, ASTA және SEMKO сертификаттары бар ол қатаң жаһандық қауіпсіздік стандарттарына сәйкес келеді. Жетілдірілген 13 пластинадан тұратын доғалық камерамен, күмісі бар контакт қорытпасымен және қос қосылым опцияларымен (PIN/FORK) DAB7-63H доғаның тезірек сөнуін, аз жылу жоғалуын және ұзартылған электрлік қызмет ету мерзімін қамтамасыз етеді — тіпті жиі ауысу немесе қоршаған ортаның жоғары температураларында.

Негізгі спецификациялар

Үлгі: DAB7-63H сериясы

Түрі: айнымалы ток миниатюралық ажыратқыш (MCB)

Ажырату сыйымдылығы: 10кА @ 230/400В айнымалы ток

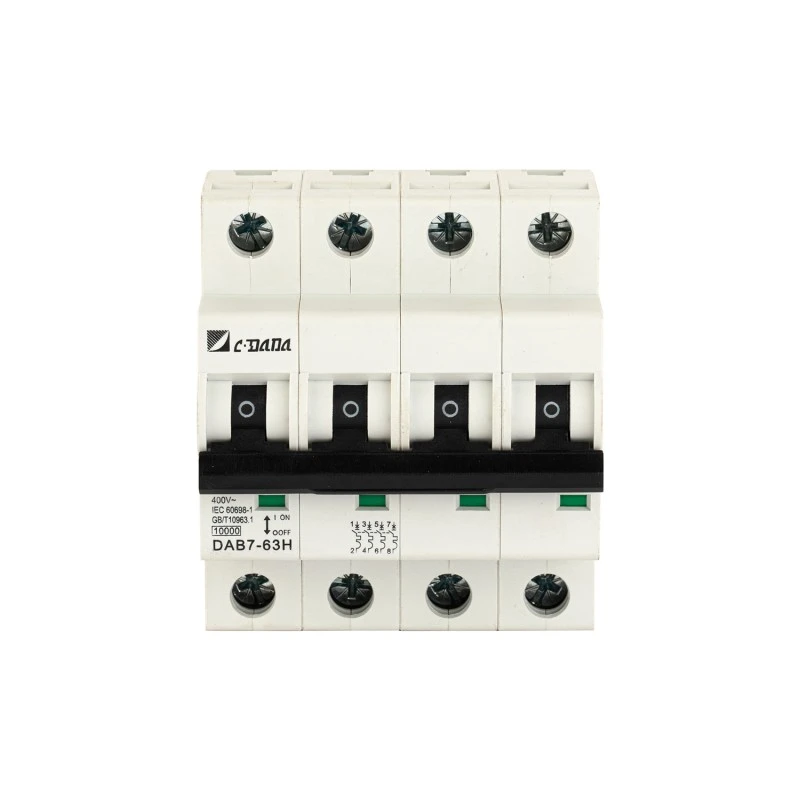

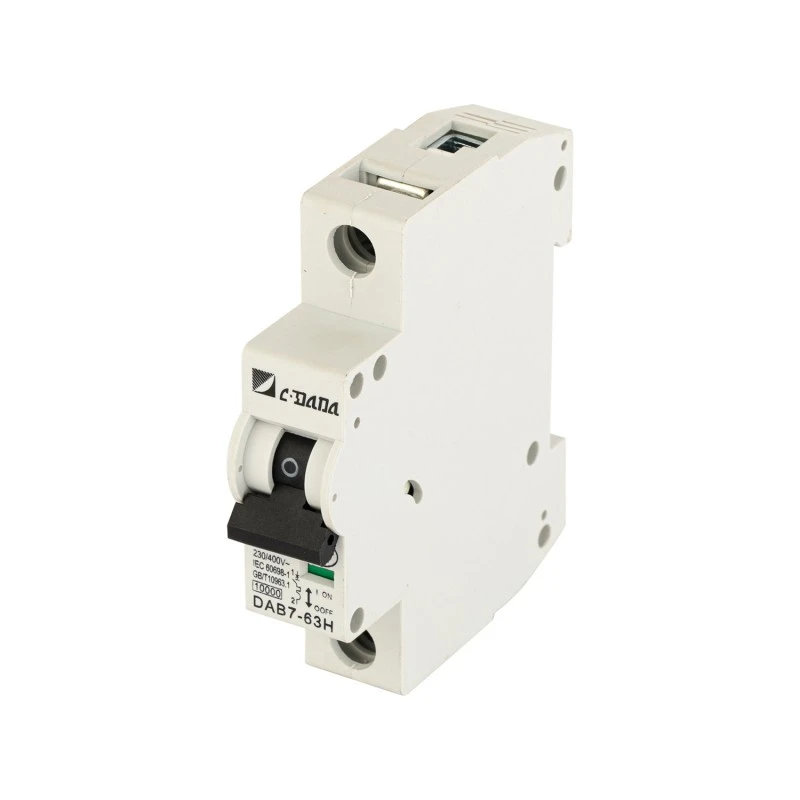

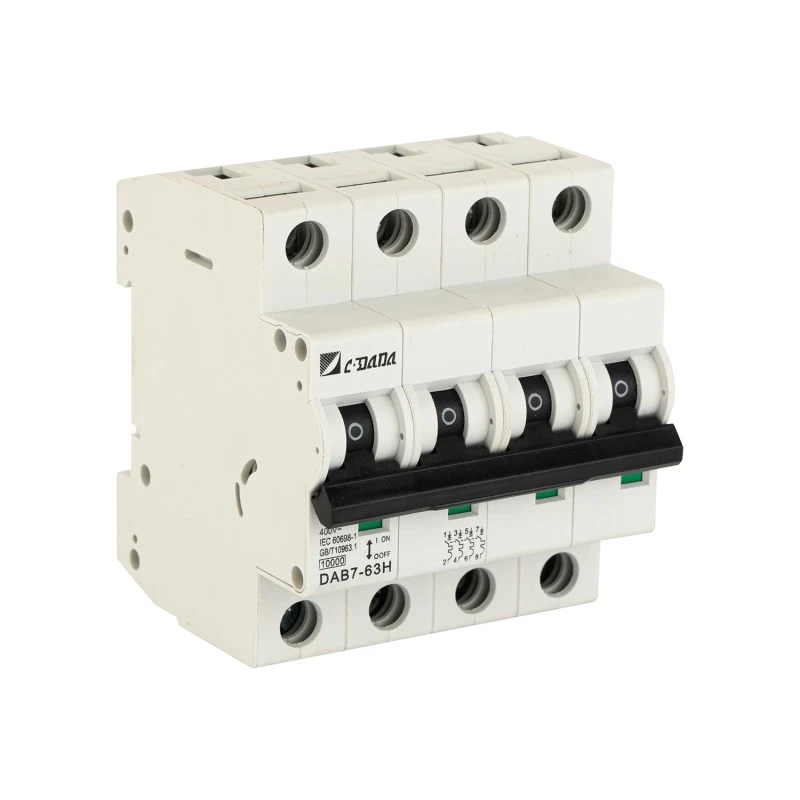

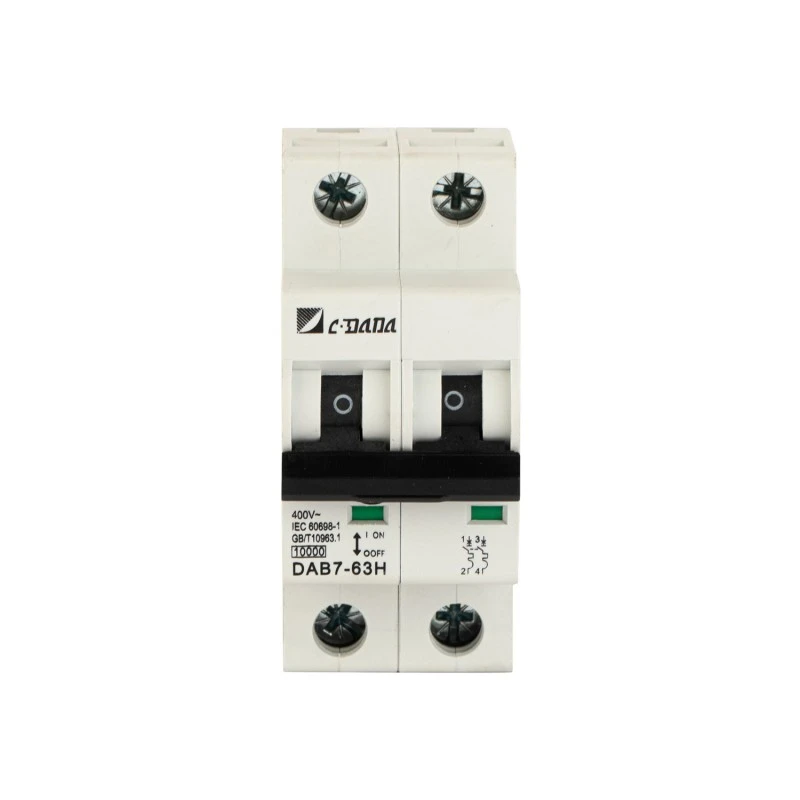

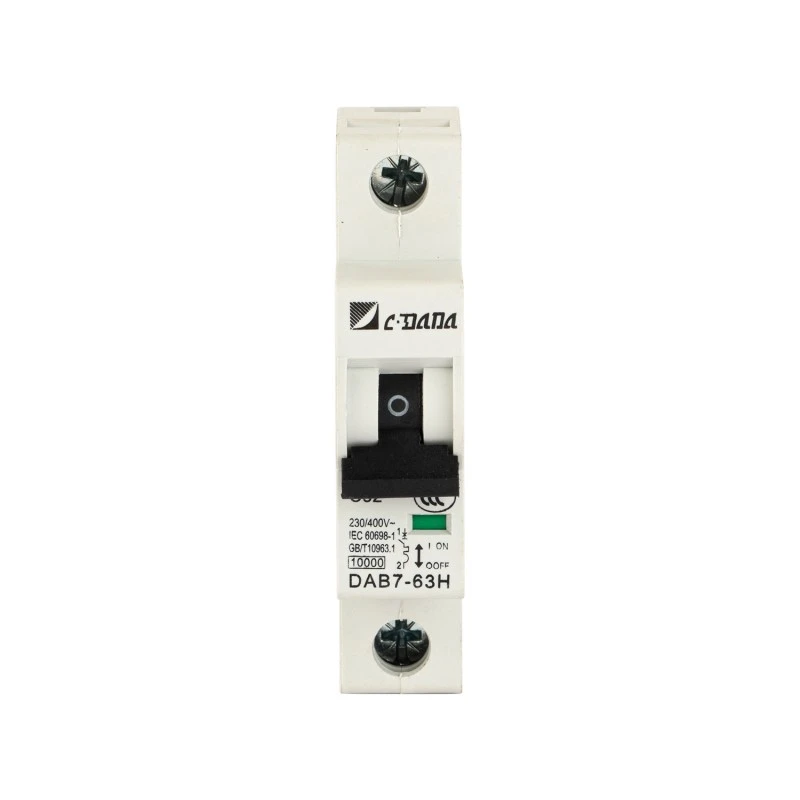

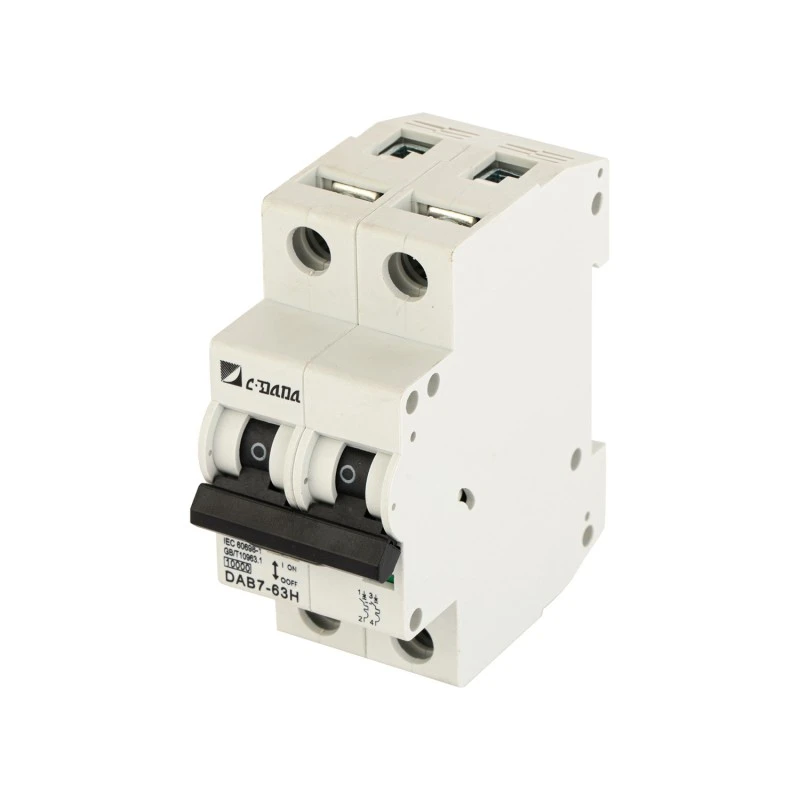

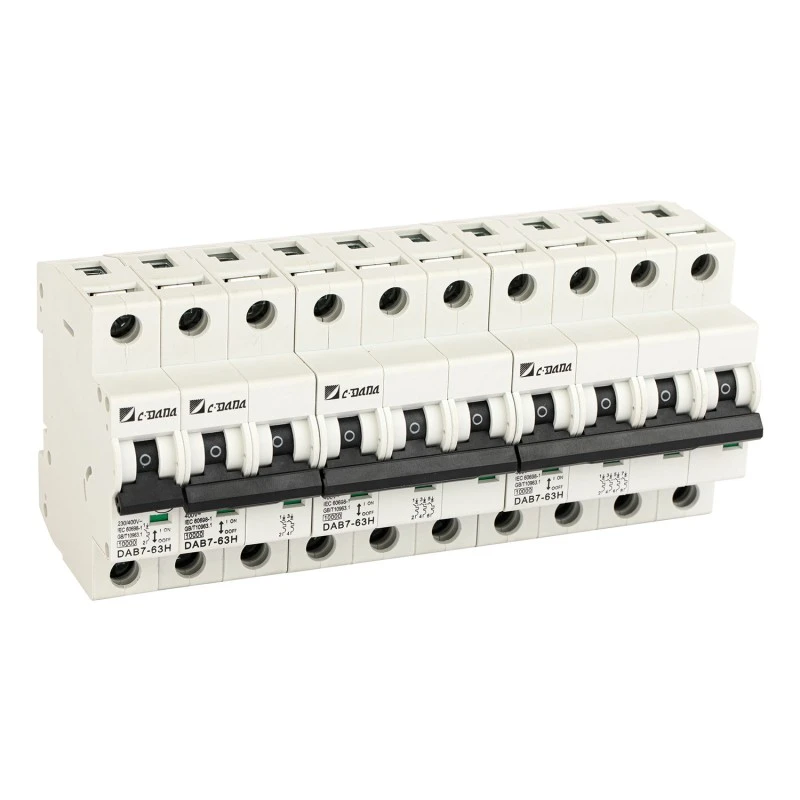

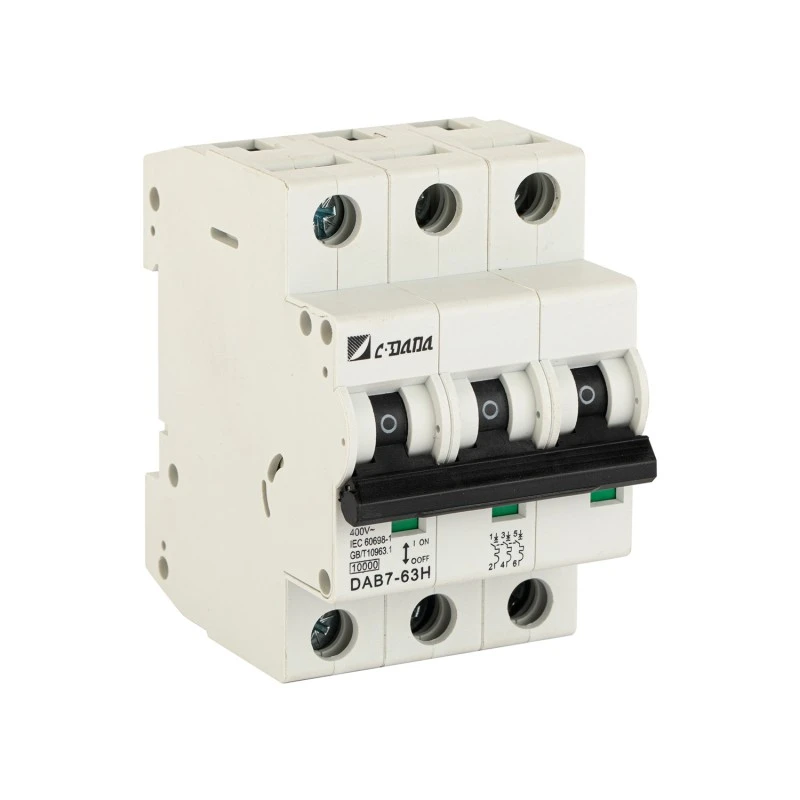

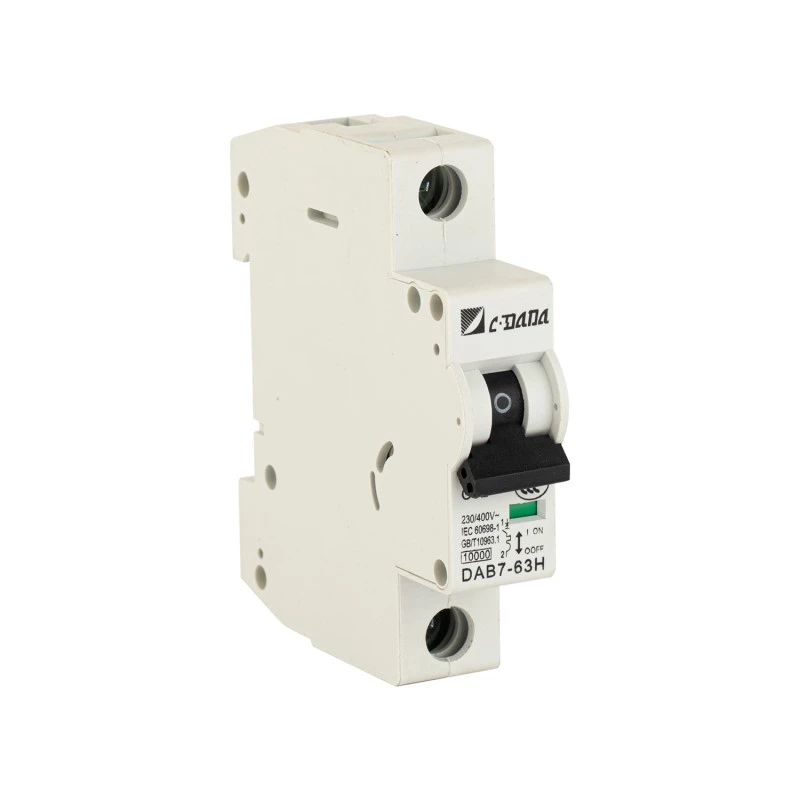

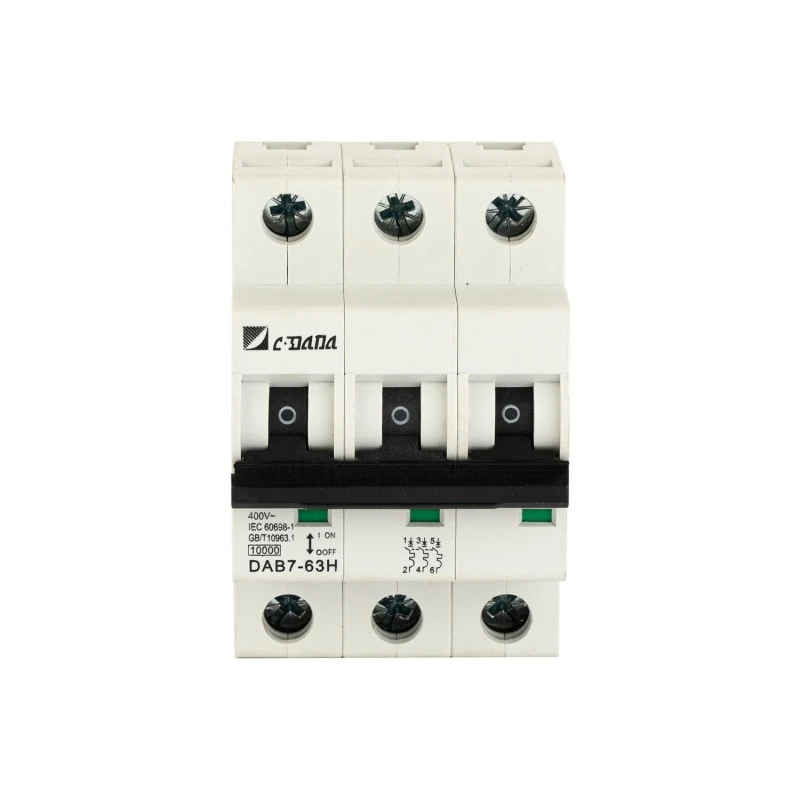

Полюстер: 1P, 2P, 3P

Номиналды ток (In): 1A,2A,3A,4A,5A,6A, 10A, 16A, 20A, 25A, 32A, 40A, 63A

Жұмыс температурасы: –40°C - +50°C

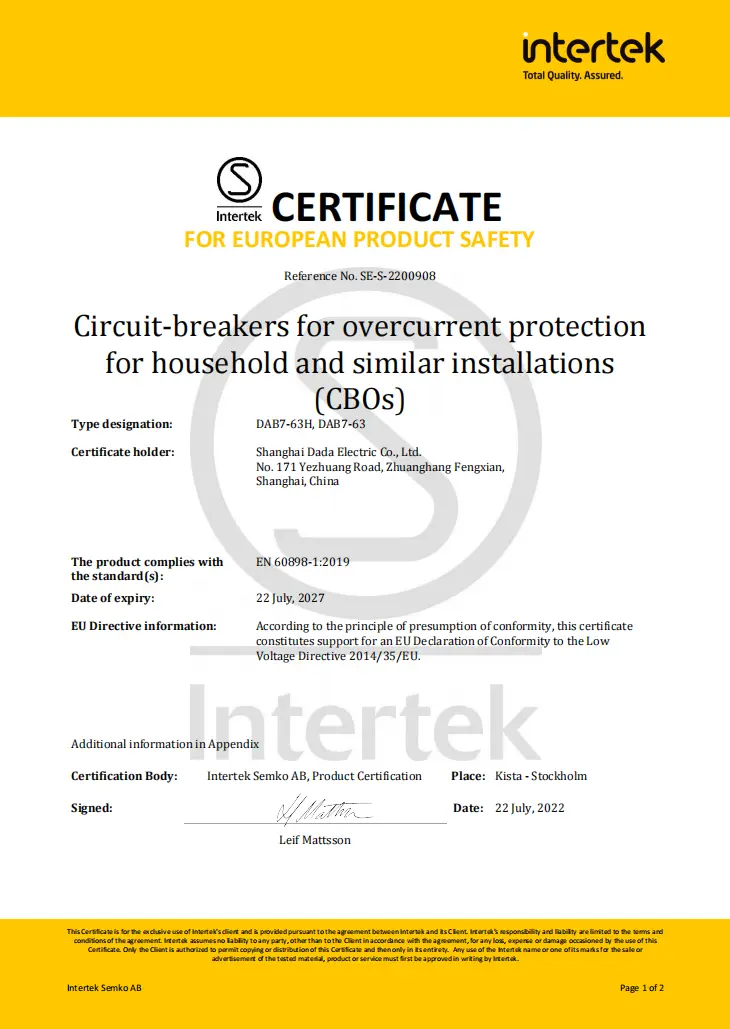

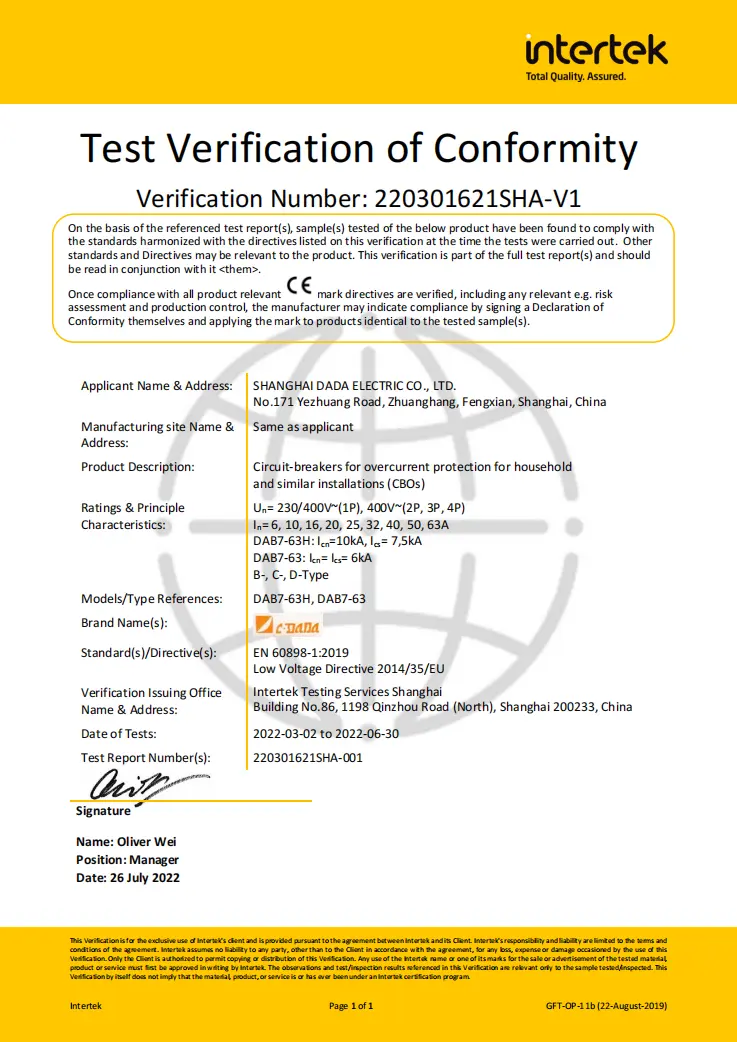

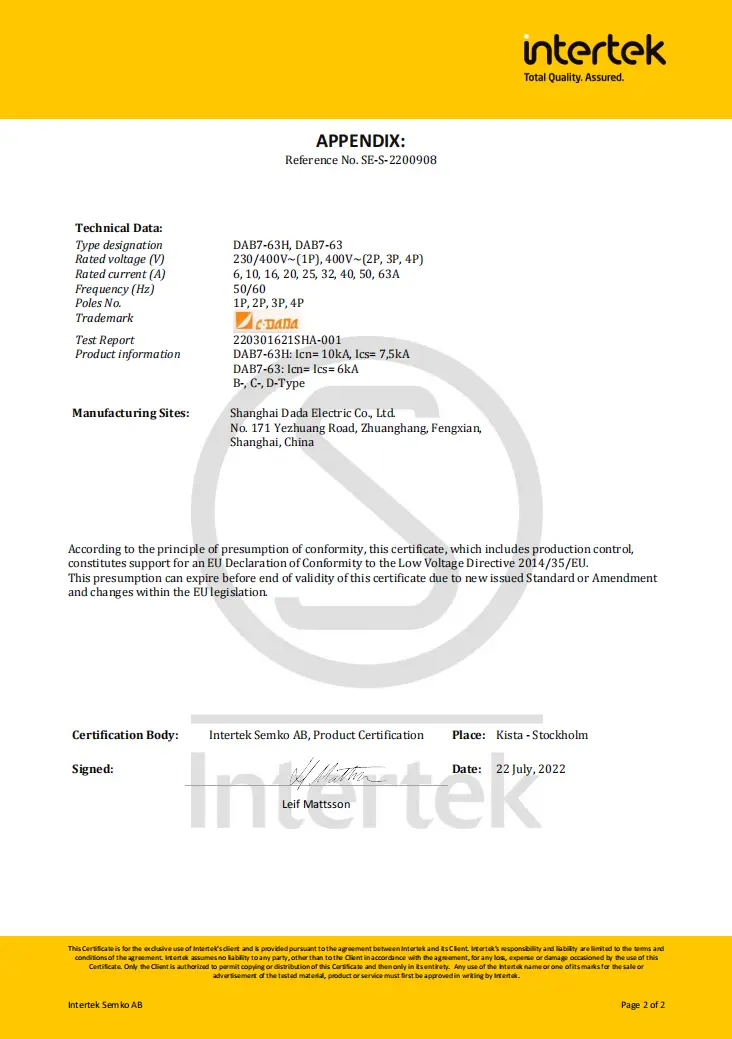

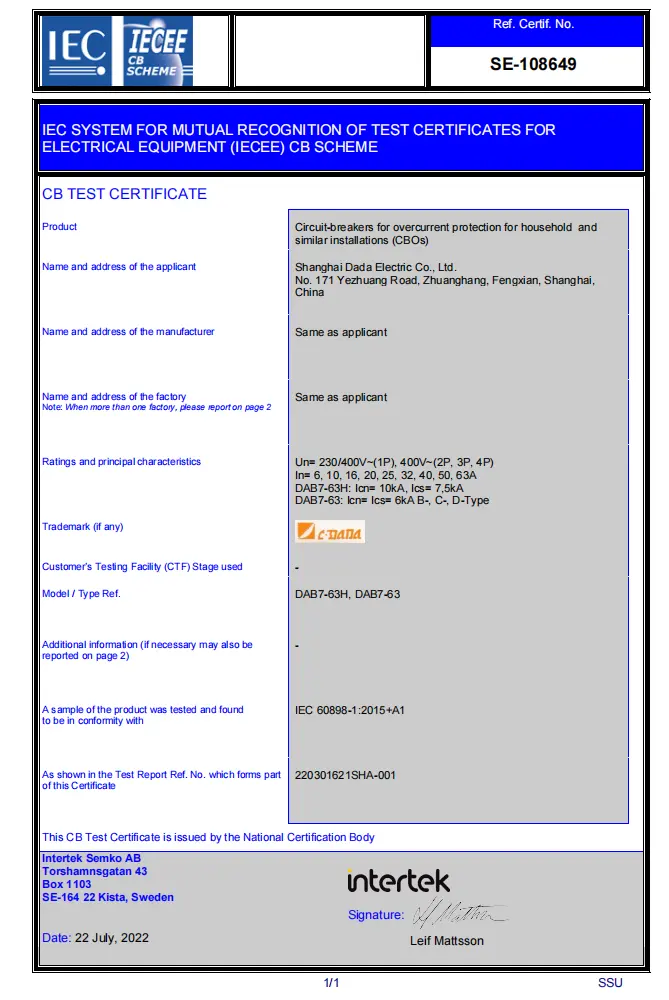

Сертификаттар: CE, CB, ASTA, SEMKO

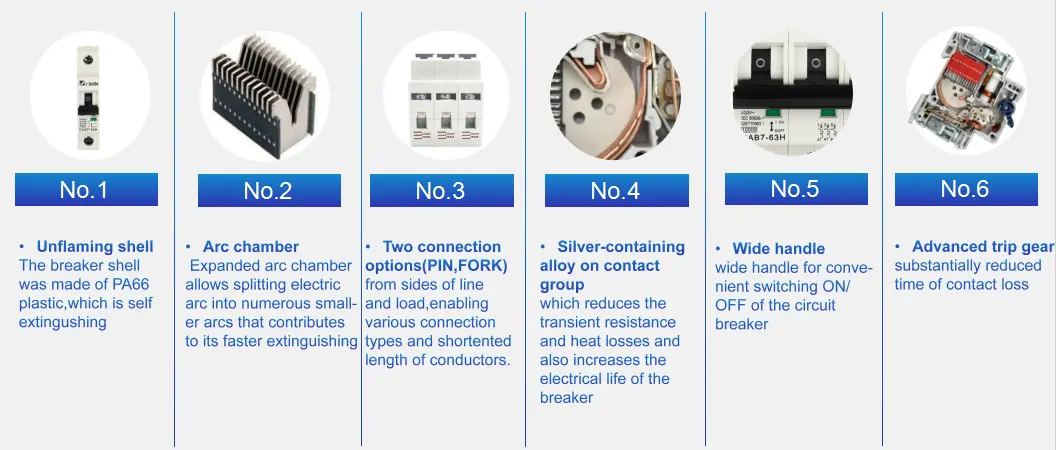

Негізгі дизайн ерекшеліктері:

13-пластиналық доғалық камера → доғаның ультра жылдам бөлінуі және сөнуі

Күміс қоспасы контактілері → төмен қарсылық, ұзақ қызмет ету

Қос терминал опциялары: PIN немесе FORK (сызық және жүктеме жағы)

Көрнекі ҚОСУ/ӨШІРУ/сапар индикаторының терезесі

Оңай пайдалану үшін кең эргономикалық тұтқа

Отқа төзімді, сарғаюға қарсы корпус (UL94 V-0 баламасы)

+ / – кросс-функционалды бастиектері бар супер бұрандалар (3 Нм сынақтан өткен).

Қос құлыптау позициялары бар DIN рельсті ысырма → сенімді бекіту

Техникалық деректер парағы

Неліктен CDADA AC MCB 10kA таңдау керек?

★ миниатюралық пішіндегі өнеркәсіптік деңгейдегі өнімділік

Стандартты MCB құрылғылары 6кА ұсынса, DAB7-63H 10кА рейтингі оны негізгі қуат көзіне жақын жерлерге (мысалы, жертөле тарату бөлмелері, коммерциялық едендер немесе жеңіл өнеркәсіп шеберханалары) ықтимал ақаулық токтар жоғарырақ орналасуға қолайлы етеді.

★ Жетілдірілген қауіпсіздік және төзімділік

● Жауынсыз қабық тұтануға және түссізденуге қарсы тұрады

● Қос сөндіргіш тор ыстық газдың шығуын болдырмайды

● Қозғалмайтын механизм тұтқаны ҚОСУЛЫ ұстағанның өзінде ажыратуды қамтамасыз етеді

★ Төмен қызмет ету құны

Күміс қорытпасы контактілері мен оңтайландырылған терминалдар термиялық жоғалтуларды және контактілі дәнекерлеуді азайтады, қызмет ету мерзімін ұзартады, әсіресе жоғары циклді қолданбаларда.

★ Жаһандық қабылдау

ASTA (Ұлыбритания), SEMKO (Nordic), CE (ЕО) және CB (жаһандық) арқылы CDADA MCBs 70-тен астам елде қабылданады, бұл экспортқа бағдарланған панель құрастырушылар үшін өте қолайлы.

★ Орнатушыға ыңғайлы дизайн

★ Кеңірек тұтқа = оңай жұмыс

★ Айқас функционалды бұрандалар = құлаған бекіткіштер жоқ

★ Күйді тазалау терезесі = жылдам визуалды диагностика

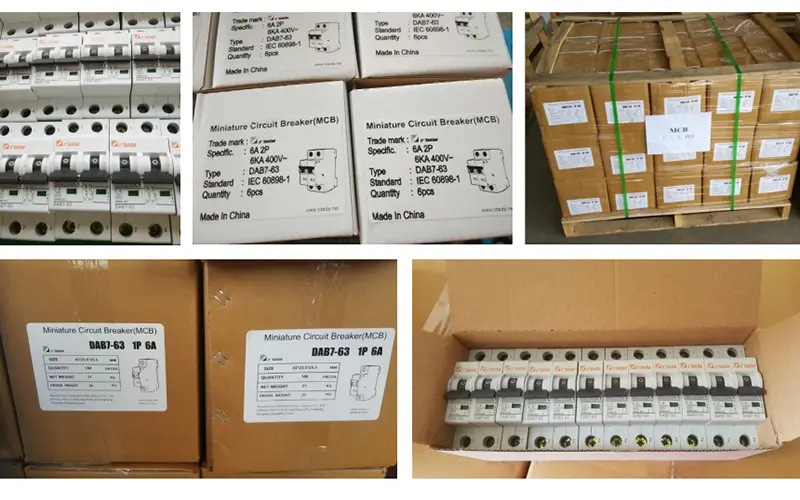

★ Жоғары берік картондар, паллет қорғанысы, алыс қашықтыққа экспорттық тасымалдау үшін жақсы

★ лайықты тапсырыстар үшін жылдам жеткізу уақыты.

Идеалды қолданбалар

Коммерциялық ғимараттар: еденді тарату панельдері, сервер бөлмелері, сауда нүктелері

Жеңіл өнеркәсіп: Машинаны басқару схемалары, шағын қозғалтқышты қоректендіргіштер, шеберхана розеткалары

Қоғамдық инфрақұрылым: мектептер, ауруханалар, мемлекеттік мекемелер

Тығыздығы жоғары тұрғын үй: орталықтандырылған есептегіші бар көп пәтерлі блоктар

Экспорттық панельдер: халықаралық сертификаттауды қажет ететін жобалар үшін

Жиі қойылатын сұрақтар

1-сұрақ: 6кА және 10кА MCB арасындағы айырмашылық неде?

A1: 10кА MCB құрылғылары жоғары ақаулық токтарды қауіпсіз тоқтата алады, бұл оларды қысқа тұйықталу деңгейлері 6кА-дан асатын трансформаторға немесе негізгі кіріс құрылғысына жақын қондырғылар үшін қолайлы етеді. Коммерциялық/өнеркәсіптік қосалқы панельдерде 10кА пайдаланыңыз; 6кА әдетте үйлердегі соңғы тізбектер үшін жеткілікті.

2-сұрақ: 10KA айнымалы ток миниатюралық ажыратқыш үш фазалы жүйелер үшін 3P форматында қол жетімді ме?

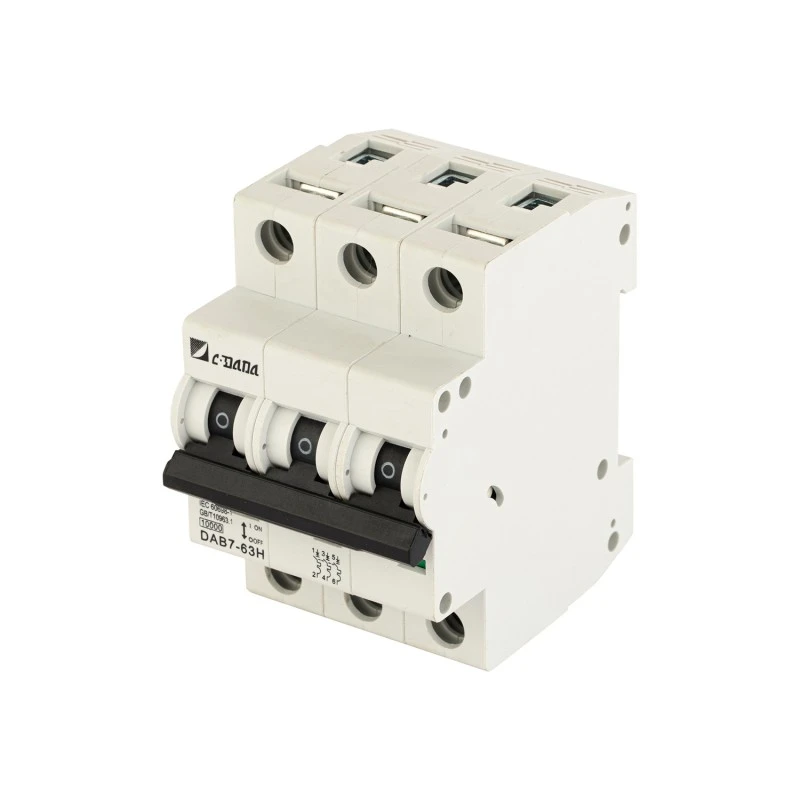

A2: Иә! DAB7-63H 1P, 2P және 3P нұсқаларында қол жетімді — үш фазалы жарықтандыру, HVAC немесе машина схемалары үшін өте қолайлы.

3-сұрақ: «Контактілерде күміс бар қорытпа» өнімділік үшін нені білдіреді?

A3: Ол контактінің кедергісін азайтады, коммутация кезінде доғаның пайда болуын азайтады және электрлік қызмет ету мерзімін ұзартады, әсіресе жиі жұмыс істейтін немесе индуктивті жүктемелері бар тізбектерде маңызды.

4-сұрақ: Мен осы MCB-мен шанышқы түріндегі қосқыштарды пайдалана аламын ба?

A4: Мүлдем! Ол желілік және жүктеме жағындағы PIN және FORK терминалдарының екеуін де қолдайды — икемді, төмен профильді сымдарды және қысқа кабельді өткізуге мүмкіндік береді.

5-сұрақ: Неліктен басқа 10кА MCB брендтерінен CDADA таңдау керек?

A5: CDADA ерекшеленеді, себебі:

● Толық сертификаттары бар шынайы 10кА рейтингі (тек мәлімделген емес)

● Үздік үзіліс үшін кеңейтілген доғалық камера (13 тақта).

● Қос терминал опциялары бұл сыныпта сирек кездеседі

● –40°C және +50°C жұмыс істеу — көптеген бәсекелестерге қарағанда кеңірек

● OEM дайын: тұрақты сапа, ағылшын тіліндегі қолдау, жаппай баға
