Қалыпталған корпусты ажыратқыштарға арналған практикалық нұсқаулық

2026-08-25 0 Маған хабарлама қалдырыңыз

MCCB дегеніміз не?

MCCB -құйылған корпусты ажыратқыш— шамадан тыс жүктеме немесе қысқа тұйықталу жағдайларын анықтаған кезде тізбекті автоматты түрде ажырататын төмен вольтты қорғаныс құрылғысы. Сақтандырғыштан айырмашылығы, оны сапардан кейін қалпына келтіруге және қайта пайдалануға болады. Қалыптастырылған корпустың ішінде жылу-магниттік өшіру механизмі екі жұмысты орындайды: жылу элементі тұрақты шамадан тыс жүктемеге жауап береді, ал магниттік элемент қысқа тұйықталу ақауларына бірден әрекет етеді. Нәтиже – нақты электрлік жүктемелердің әрекетіне сәйкес келетін қорғаныс.

MCCB қашан таңдау керек: негізгі кіріс фидерлері, үш фазалы тарату панельдері, үлкен қозғалтқыш тізбектері немесе ықтимал қысқа тұйықталу тогы MCB үзуінен асатын кез келген нүкте.

MCB жеткілікті болғанда: қарапайым жүктемелер және төмен ақаулық деңгейлері бар соңғы қосалқы схемалар - тұрғын үй тақталары, жарықтандыру және розетка схемалары.

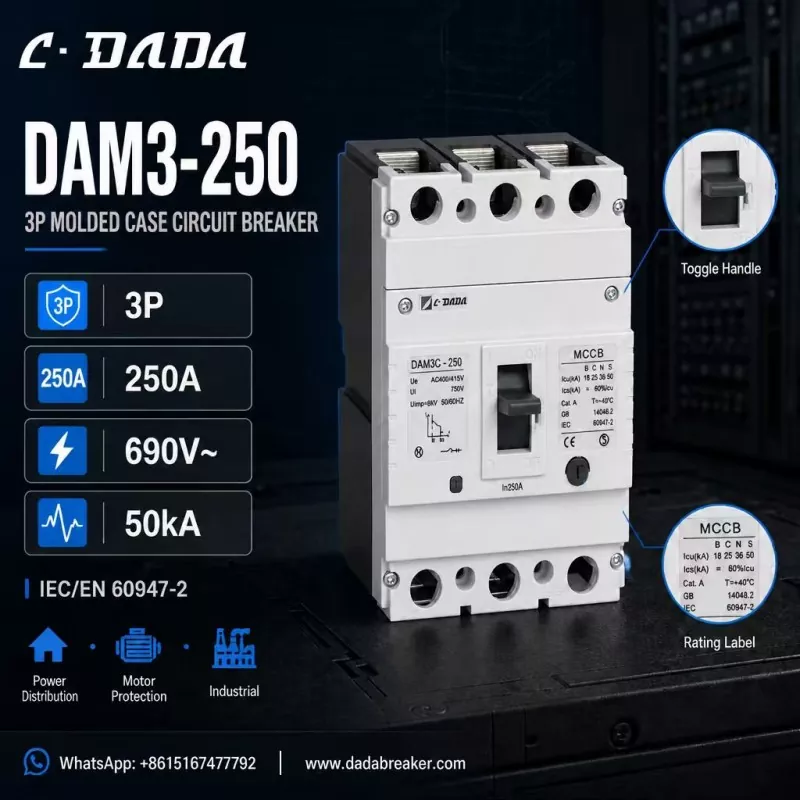

250A three-pole MCCB

Дұрыс MCCB қалай таңдауға болады

Номиналды ток (In)

1. — үздіксіз жүктемені сәйкестендіріңіз және қозғалтқыштардың іске қосу токтары үшін бос орын қалдырыңыз.

Үзіліс сыйымдылығы (Icu/Ics)

2. — орнату нүктесіндегі қысқа тұйықталудың перспективалық токынан жоғары болуы керек. Ақаулық деңгейі неғұрлым жоғары болса, сізге қажет Icu соғұрлым жоғары болады.

поляктар

3. — үш фазалы жүйелер үшін 3P, бейтарапты ажыратуды қажет ететін 4P.

Кернеу көрсеткіштері

4. — жүйеге қарсы номиналды жұмыс кернеуін (Ue), оқшаулау кернеуін (Ui) және импульстік төзімділікті (Uimp) тексеріңіз.

Стандарттар және сертификаттау

5. — IEC/EN 60947-2 сәйкестігі және CE белгісі халықаралық жобалар үшін негіз болып табылады.

Қолданба

6. — Қозғалтқышты қорғау, қуат тарату және өнеркәсіптік қондырғылар әртүрлі жақтау көрсеткіштерін және жұмыс сипаттамаларын қажет етуі мүмкін.

Жақсы сипатталған 250A MCCB қалай көрінеді:

Бұл бетонды жасау үшін C·DADA Electric компаниясының DAM3-250 құрылғысын қарастырыңыз — 250А үш полюсті MCCB, бұл құрылғы класында не іздеу керектігін көрсетеді:

3P конфигурациясы

● 250А номиналды токпен (In), үш фазалы тарату тақталары үшін жарамды

Кернеу көрсеткіштері:

● 690В~; Ue AC400/415V, Ui 750V, Uimp 8кВ

50кА дейін ажырату қуаты

● — B / C / N / S нұсқалары бойынша 18 / 25 / 36 / 50 кА Icu, сондықтан орнатушылар желінің әртүрлі нүктелеріндегі ақаулық деңгейлеріне сәйкес келеді.

IEC/EN 60947-2 және GB 14048.2 сәйкестігі

● CE белгісі бар, көрінетін жұмыс күйі үшін анық ҚОСУ/ӨШІРУ тұтқасы бар

● Қуатты тарату, қозғалтқышты қорғау және өнеркәсіптік қолдану үшін жасалған

Бұл спецификацияның логикасы: 250А, 50кА сыныбын ажырату сыйымдылығы бар 3 полюсті жақтау панель құрастырушы мен мердігердің қажеттіліктерінің көпшілігін қамтиды - негізгі тарату тақталарынан қозғалтқышты фидер схемаларына дейін - бұл ретте Icu-ның бірнеше нұсқалары нақты ақаулық деңгейлерінен дұрыс өлшемді шығындарға мүмкіндік береді.

Таңдау бойынша ұсыныс

● Төмен ақаулық деңгейлері бар ~125А дейінгі соңғы тізбектер үшін MCB үнемді таңдау болып табылады.

● Негізгі тарату, қозғалтқышты қорғау және өнеркәсіптік тарату құрылғылары үшін қондырғының қысқа тұйықталу токынан асатын үзу сыйымдылығы бар MCCB таңдаңыз.

● Күмән туындаған кезде, сыну қабілетіне қарай өлшемді бір класқа ұлғайту: шығын айырмашылығы аз, ал қорғаныс шегі болмашы ақау мен үлкен үзіліс арасындағы айырмашылық болуы мүмкін.

Жиі қойылатын сұрақтар

Q: MCCB дегеніміз не?

А: Ақұйылған корпусты ажыратқышшамадан тыс жүктеме немесе қысқа тұйықталу кезінде тізбекті ажырататын қалпына келтірілетін төмен вольтты қорғаныс құрылғысы, шағын автоматты ажыратқышқа қарағанда жоғары токтар мен ақаулық деңгейлеріне арналған.

Q: MCCB-де Icu нені білдіреді?

A: Icu – қысқа тұйықталуды тоқтатудың соңғы сыйымдылығы — сөндіргіш үзуі мүмкін ең үлкен ақаулық ток. Ics – қызметтің үзілу мүмкіндігі, ол қайта-қайта үзіліп, жұмыс істеп қала алатын деңгей.

С: MCCB үшін сыну қабілетін қалай таңдауға болады?

A: Орнату нүктесіндегі ықтимал қысқа тұйықталу токынан жоғары Icu рейтингін таңдаңыз. Трансформаторлық сыйымдылығы жоғары немесе ұзақ өнеркәсіптік фидерлері бар тарату тақталары әдетте 36–50кА класты құрылғыларды қажет етеді.

Q: DAM3-250 MCCB дегеніміз не?

A: DAM3-250 - C·DADA Electric компаниясының 250А үш полюсті құйылған корпус сөндіргіші, қуаты 690 В дейін, ажырату қуаты 50 кА дейін, қуатты тарату, қозғалтқышты қорғау және өнеркәсіптік қолдану үшін.
