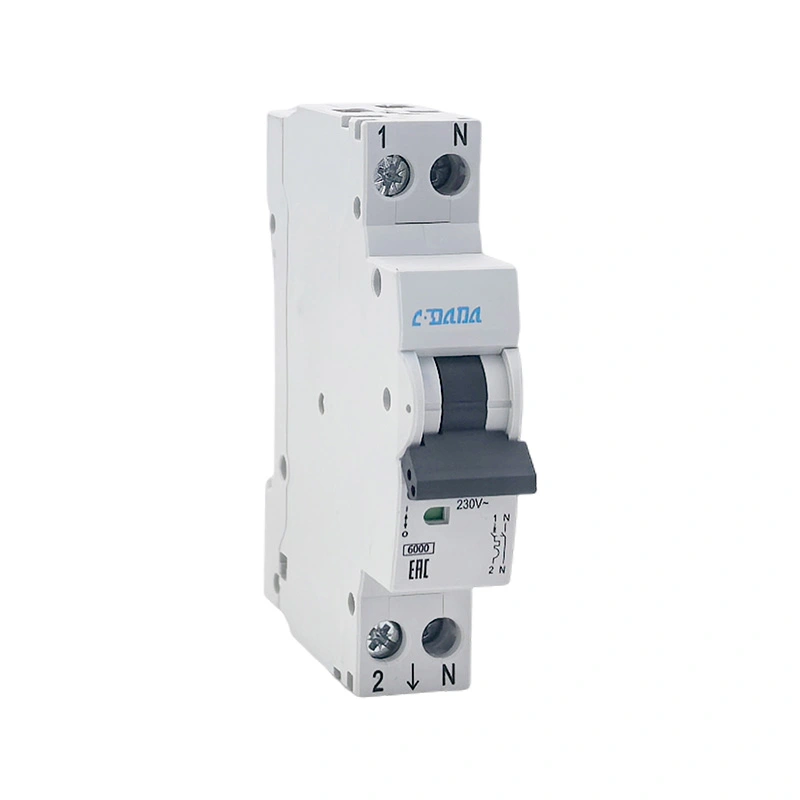

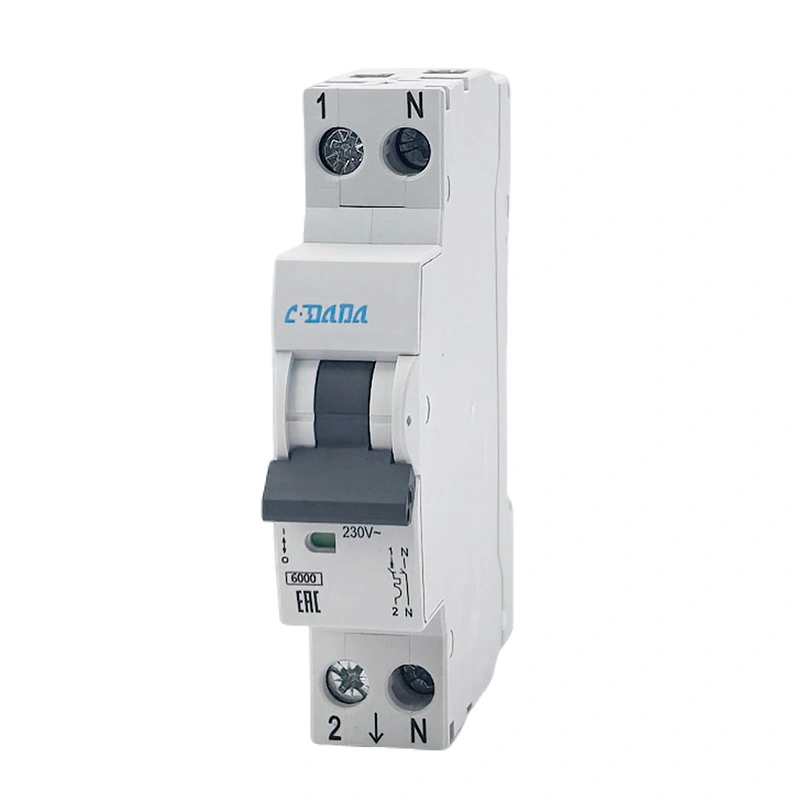

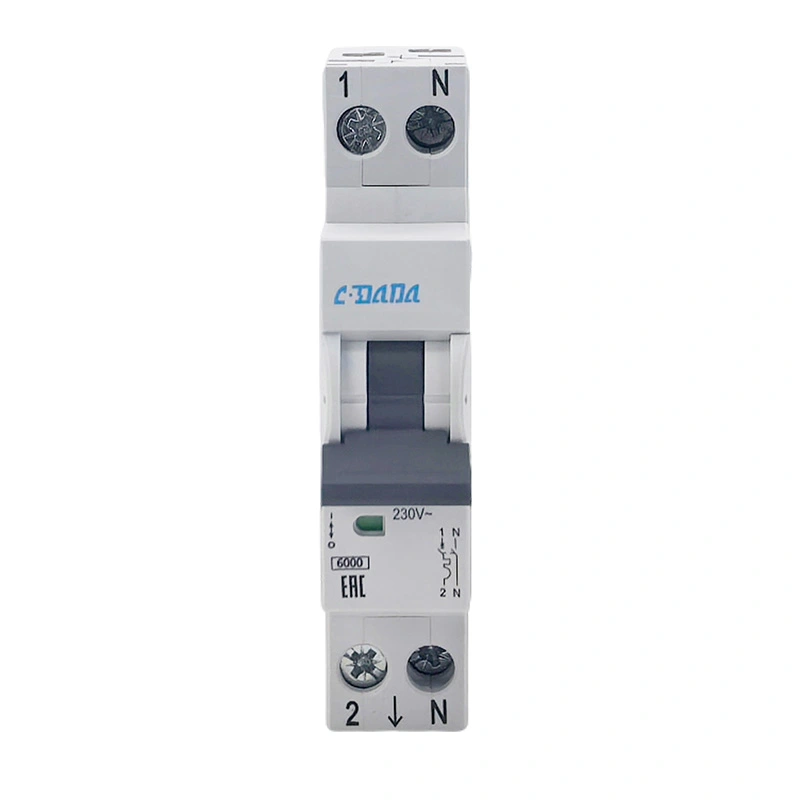

Миниатюралық ажыратқыш DPN 6KA
Model:DAB7N
CDADA миниатюралық ажыратқыш DPN 6KA жаппай сатып алу үшін өте қолайлы, тұрмыстық және коммерциялық тізбектерді қауіпсіз қорғау үшін IEC60898-1 стандартына сәйкес келетін жоғары сапалы 1P+N шағын автоматты ажыратқыш. Ол қос үзілу нүктесі дизайнын және тұрақты жылу-магниттік өшіруді пайдаланады, DIN рельсіне орнату оңай және техникалық қызмет көрсету оңай. Ол сенімді құрылымды ұзақ қызмет ету мерзімімен біріктіреді, әртүрлі төмен вольтты электр жүйелерін қауіпсіз электрмен жабдықтауды қамтамасыз етеді.
CDADA DAB7N миниатюралық ажыратқыш DPN 6KA - 40+ жылдық тәжірибесі бар сенімді өндіруші Shanghai DADA Electric компаниясы дербес әзірлеген кәсіби 1P+N қос үзіліс миниатюралық ажыратқыш. 6кА жоғары ажырату сыйымдылығымен, синхронды жұмысымен және N-полюсі «бірінші жаса, кейін үз» дизайнымен ол доғаны сөндіру өнімділігін тиімді жақсартады және тізбектер мен жабдықты қауіпсіз қорғайды. Тарату қораптарында, үйді безендіруде, коммерциялық қуатта және жарықтандыру схемаларында кеңінен қолданылады, бұл жаһандық сатып алушылар, дистрибьюторлар және OEM тұтынушылары үшін бірінші таңдау болып табылады.

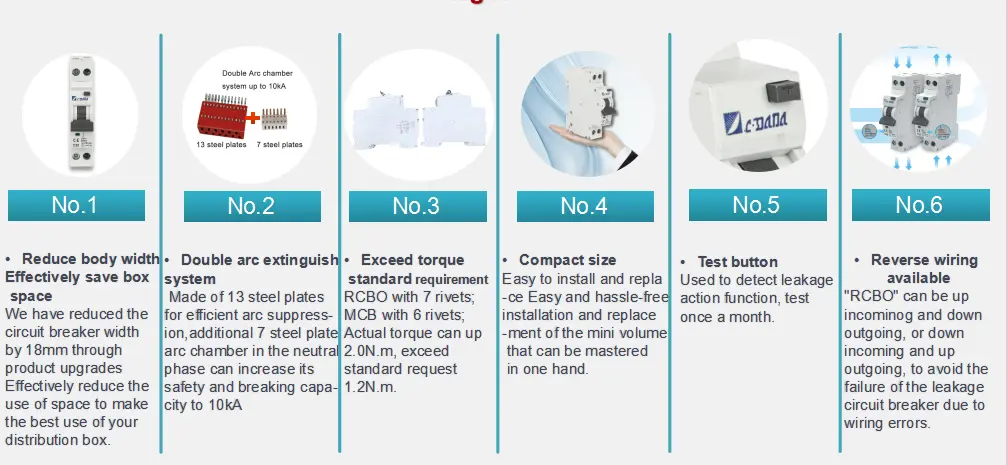

MCB DPN 6KA артықшылығы қандай?
★ 1P+N DPN құрылымы, қос үзіліс нүктелері, қауіпсіз және сенімдірек
★ N полюс алдымен жасайды және кейін үзіледі, доғаның үзілу қабілетін арттырады
★ 6кА нақты ажырату қабілеті, күшті қысқа тұйықталу қорғанысы
★ Шағын ені 17,8 мм, шкаф кеңістігін үнемдейді
★ B/C өшіру қисықтары әртүрлі жүктемелер үшін қол жетімді
★ IP20 қорғау дәрежесі, қол тигізу қауіпсіз
★ Кең сым диапазоны: 1–25мм² икемді кабель
★ DIN рельсті орнату, жылдам және тұрақты орнату
★ Жоғары және төмен температураға төзімділік: -25℃~+50℃
★ 20 000 есеге дейін ұзақ механикалық қызмет ету
Қолданбалар
CDADA миниатюралық ажыратқыш DPN 6KA келесі жағдайларда кеңінен қолданылады:
★ Тұрғын үйлер, пәтерлер, виллалар, үйді безендіру
★ Кеңселер, дүкендер, қонақүйлер, мектептер, ауруханалар
★ Жарықтандыру схемалары, қуат розеткалары, шағын қуат жабдықтары
★ Тұрмыстық техника: су жылытқыштар, кондиционерлер, электр жылытқыштар
★ Ескі тізбекті қайта құру және тарату қорабын жаңарту
★ Коммерциялық және азаматтық төмен вольтты электр қуатын тарату жүйелері
Техникалық параметрлер кестесі
| Элемент | Техникалық сипаттама |
| Үлгі | DAB7N-40 |
| Өнім атауы | MCB DPN 6KA |
| Стандартты | IEC60898-1 |
| поляктар | 1P+N (2P) |
| Бұзу сыйымдылығы | 6кА |
| Номиналды ток | 6A,16A,20A,25A,32A,40A |
| Номиналды кернеу | Айнымалы ток 220/230/240 В |
| Жиілік | 50/60 Гц |
| Қозғалыс қисығы | B / C |
| Оқшаулау кернеуі | 500В |
| Импульстік кернеу | 4кВ |
| Қорғау дәрежесі | IP20 |
| Механикалық өмір | 20 000 рет |
| Электрлік қызмет ету мерзімі | 6000 рет |
| Терминал моменті | 1,5Н·м |
| Сымдылық сыйымдылығы | 1–25 мм² |
| Жұмыс температурасы | -25℃ ~ +50℃ |
| Өлшемдері | 82,5×73,2×17,8 мм |

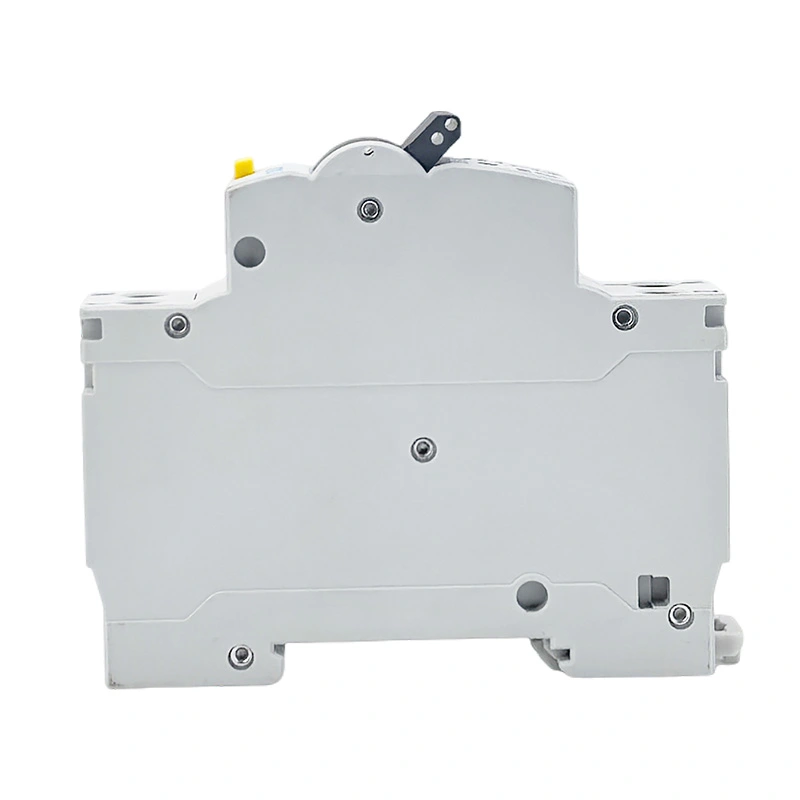

Контур өлшемдері
★ Ұзындығы: 82,5 мм
★ Биіктігі: 73,2 мм
★ Ені: 17,8 мм (стандартты 1 модуль ені)

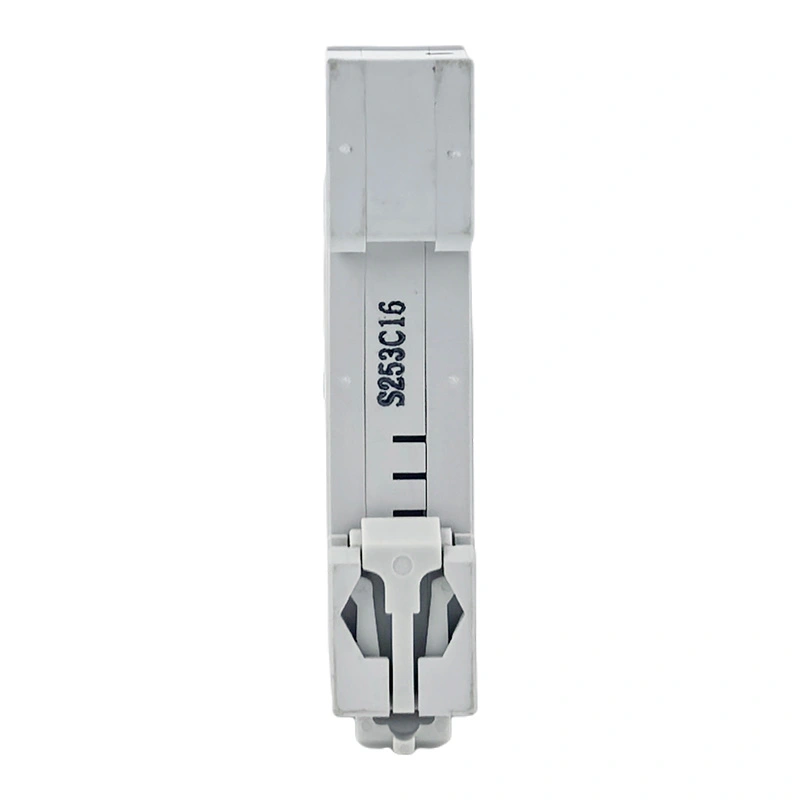

★ Бекіту: 35 мм DIN рельс
★ Сымдар: 1–25 мм² икемді/қатты кабель үшін жарамды
★ Шина қалыңдығы: 0,8–2 мм
Стандартты сынақ элементтері
★ 1.13Ашусыз сынақта (≥1 сағат)
★ 1,45In өшіру сынағы (<1 сағат)
★ 2.55 Шамадан тыс жүктеме әрекетінің сынағы
★ Магниттік лездік өшіру сынағы (B/C қисығы үшін 3In/5In)
★ Диэлектрлік кернеуге төзімділік сынағы
★ Температураның көтерілу сынағы
★ Қысқа тұйықталу қабілетін сынау (6кА)
★ Механикалық және электрлік қызмет мерзімін тексеру
★ Жоғары және төмен температурада жұмыс сынағы

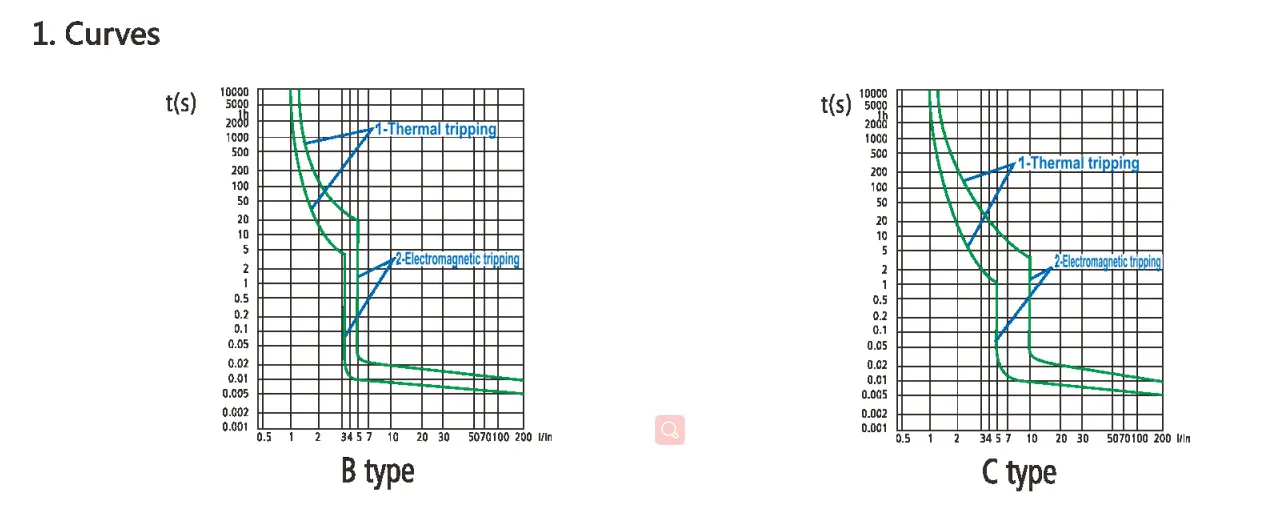

Қозғалыс сипаттамалық қисықтар
IEC 60898-1
Магниттік босату
Қысқа тұйықталу пайда болған кезде, темір өзегі бар магнит арқылы лезде өшіру жүзеге асырылады. IEC60898 стандартына сәйкес бұл өнімді үш түрге бөлуге болады: B, C және D.
|
|
Сынақ тогы | Қону уақыты | Қолданбалар |
| B қисығы | 3 млн 5 млн |
0.1 |
B түрі тек белсенді жүктемелерге қолданылады: -Электр жылытқышы-Су жылытқышы-Электр пеші |
| C қисығы | 510 млн |
0.1 |
C түрі қарапайым жүктемелерге жарамды: -Шам -Резетка -Шағын қуатты қозғалтқыш |
Термиялық босату
●Тізбекте шамадан тыс жүктеме пайда болғаннан кейін автоматты ажыратқыштың биметалдық жолағы қызудың әсерінен майысады, бұл контактілердің ажыратылуына әкеледі және термиялық өшіруге әкеледі;
●IEC стандарты әртүрлі шамадан тыс жүктеме токтары үшін өшіру уақытының ауқымын анықтайды;
●Анықтамалық сынақ ортасының температурасы 30 °C.
| Сынақ тогы | Қону уақыты |
| 1,13 млн | t z 1сағ(≦ 63A ішінде) |
| 1,45 млн | t<1сағ(≦ 63A ішінде) |
| 2,55 млн | 1с<1сағ<60с(In≤32A)1с |

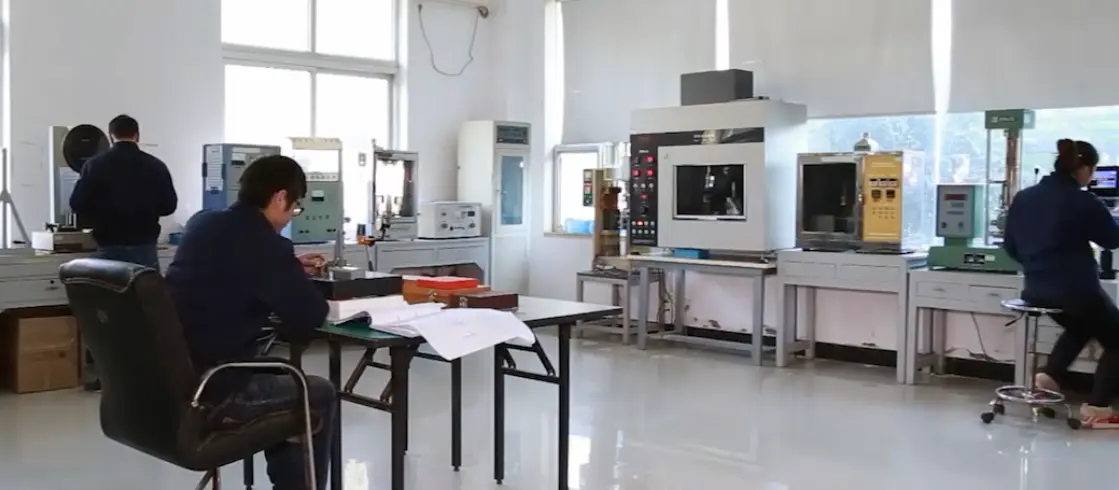

Сапаны бақылау процесі
1. Шикізаттың түсуін тексеру және сертификаттауды тексеру
2. Автоматты инъекциялық қалыптау және дәл металды штамптау
3. Жартылай фабрикаттарды құрастыру және калибрлеу
4. 100% толық өшіру сипаттамасы сынағы
5. Кернеуге және оқшаулау өнімділігін тексеруге төтеп беру
6. Жоғары және төмен температурада қартаю сынағы
7. Сыртқы түрін, өлшемін және логотипін тексеру
8. Қорытынды орау және жөнелтуді тексеру
Қаптама және жөнелту
★ Соққыға төзімді төсемі бар стандартты экспорттық қорап
★ Топтық қорап сызаттарды болдырмау үшін оралған
★ Таза жапсырма: үлгі, ток, полюстер, саны, сертификаттау
★ Теңізде, әуеде және құрлықта тасымалдауға қолайлы
★ OEM қаптамасын, пайдаланушы логотипін және жапсырмасын қолдау
Тұтынушы табысының жағдайлары
CDADA MCB DPN 6KA 50-ден астам елдер мен аймақтарға экспортталды:
★ Еуропалық және Азиялық дистрибьюторлар үшін ұзақ мерзімді жаппай жеткізу
★ Таяу Шығыстағы және Африкадағы үй шаруашылығын жөндеу жобалары
★ Белгілі халықаралық электр брендтерімен OEM ынтымақтастығы
★ Жылжымайтын мүлік әзірлеушілеріне қолдау көрсететін электр қуатын бөлу
★ Электрлік мердігерлер мен жүйелік интеграторлардан тұрақты тапсырыстар
Неліктен DADA Electric таңдау керек?
★ автоматты ажыратқыштарды ҒЗТКЖ және өндіруде 40+ жылдық кәсіби тәжірибесі
★ 90% негізгі компоненттер өзімізде өндіріледі, тұрақты сапаны бақылау
★ ISO9001 сертификаты бар, халықаралық стандарттарға толық сәйкестік
★ Толық сертификаттар: CE, CB, CCC және т.б.
★ Үлкен өндірістік қуаттылық, жаппай тапсырыстарды жылдам жеткізу
★ Кәсіби техникалық қолдау және сатудан кейінгі қызмет көрсету
★ Нарық талаптарын қанағаттандыру үшін OEM және ODM теңшеуін қабылдаңыз
★ Ғаламдық логистикалық жүйе, қауіпсіз және уақтылы жеткізу
