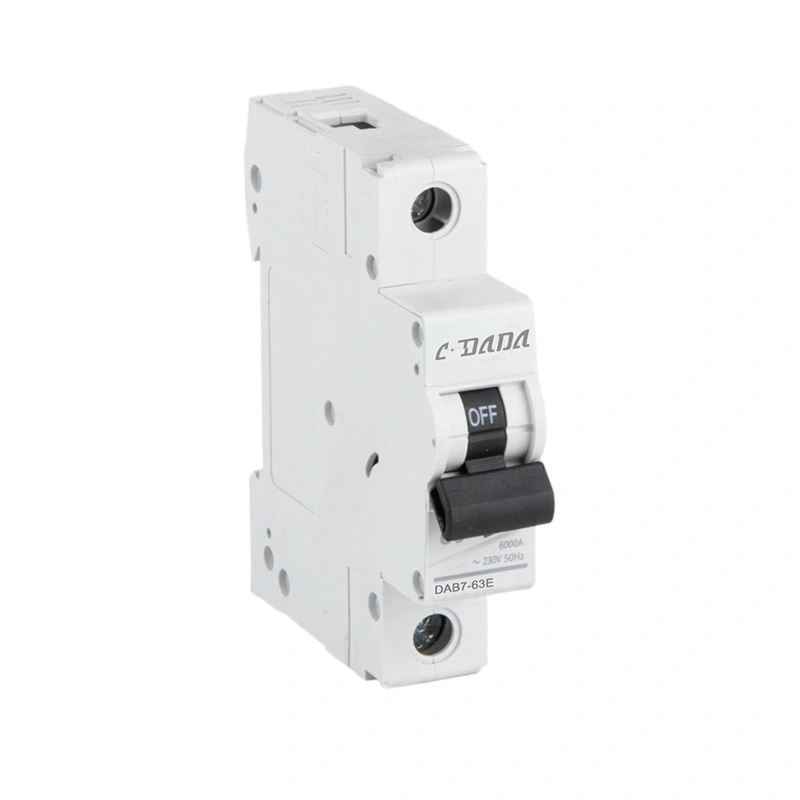

1P 6kA айнымалы ток миниатюралық ажыратқыш
Model:CDADA Series AC MCB
CDADA компаниясына хабарласыңыз және ықшам DIN рельсті дизайнымен сенімді шамадан тыс жүктеме мен қысқа тұйықталудан қорғауды ұсынатын зауыттық бағамен 1P 6kA айнымалы ток миниатюралық ажыратқышты алыңыз. Бұл өнімде дәл жылу-магниттік өшіру және анық күй индикаторы бар, орнату және қызмет көрсету оңай. Ол ұзақ қызмет ету мерзімімен қауіпсіз электрмен жабдықтауды қамтамасыз ете отырып, тұрғын үй және жеңіл коммерциялық тізбектер үшін тұрақты өнімділікті қамтамасыз етеді.
CDADA 1P 6kA айнымалы ток миниатюралық ажыратқышы айнымалы токтың төмен вольтты жүйелеріне арналған жоғары сапалы бір полюсті шағын ажыратқыш болып табылады. Ол шамадан тыс жүктемелер мен қысқа тұйықталулардан сенімді қорғанысты қамтамасыз етеді, электр тізбектері мен қосылған жабдықты тиімді қорғайды. Қатаң халықаралық стандарттарға сай жасалған бұл айнымалы ток MCB берік, үнемді қорғаныс шешімдерін іздейтін дистрибьюторлар, OEM және электрлік мердігерлер үшін өте қолайлы.
Product Features & Advantages
★ Шағын дизайн: стандартты тарату тақталары үшін қолайлы кеңістікті үнемдейтін құрылым
★ Жоғары ажырату сыйымдылығы: күшейтілген қауіпсіздік үшін 6кА қысқа тұйықталуды тоқтату мүмкіндігі
★ Дәл өшіру: термиялық-магниттік өшіру құрылғысы шамадан тыс жүктемеден және қысқа тұйықталудан қорғауды қамтамасыз етеді
★ Clear Status Indication: Тізбек күйін жылдам тексеру үшін көрінетін ҚОСУ/ӨШІРУ терезесі
★ Secure Wiring: тұрақты қосылымы бар жоғары сапалы терминалдар, контакт кедергісін азайтады
★ Төзімді құрылыс: жоғары температураға төзімді отқа төзімді корпус
★ Оңай орнату: жылдам құрастыру үшін стандартты 35 мм DIN рельсті бекітпе
★ Сенімді сапа: жөнелтуге дейін 100% толық тексеру, тұрақты өнімділік
Қолданбалар
★ CDADA 1P 6kA айнымалы ток миниатюралық ажыратқыш келесі жағдайларда кеңінен қолданылады:
★ Тұрғын үйлер, пәтерлер мен виллалар
★ Кеңсе ғимараттары, сауда орталықтары және коммерциялық нысандар
★ Жеңіл өнеркәсіп цехтары мен өндіріс орындары
★ Сауда орталықтары, қонақүйлер мен мейрамханалар
★ Қоғамдық нысандар мен инфрақұрылымдық жобалар
★ Жарықтандыру схемалары мен шағын қуатты жабдықты қорғау
Техникалық параметрлер
|
Элемент |
Техникалық сипаттама |
|
Үлгі |
CDADA сериясы айнымалы ток MCB |
|
Стандартты |
IEC60898 |
|
Түр |
AC MCB (миниатюралық ажыратқыш) |
|

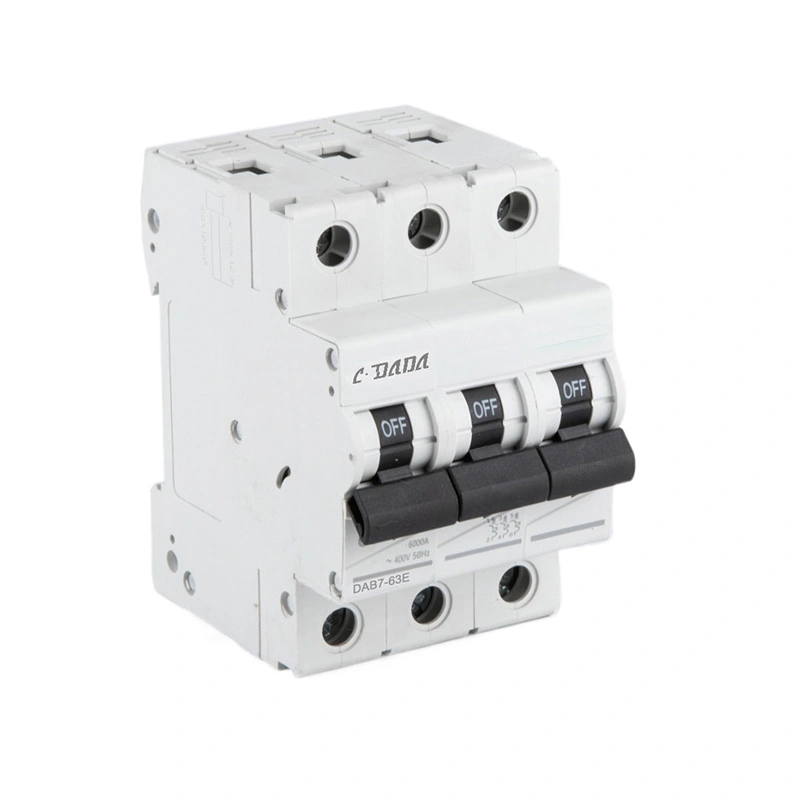

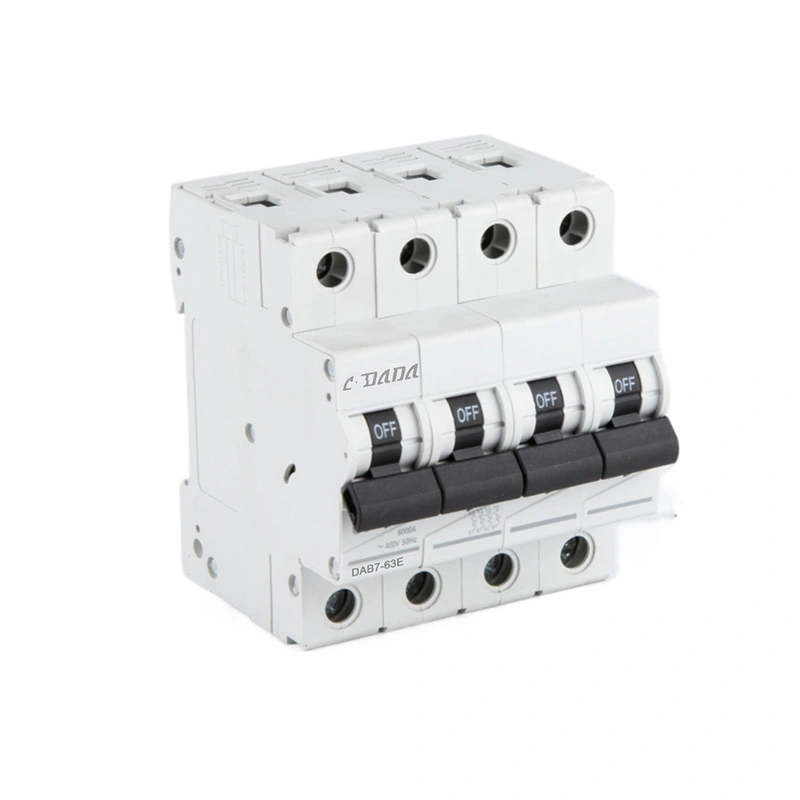

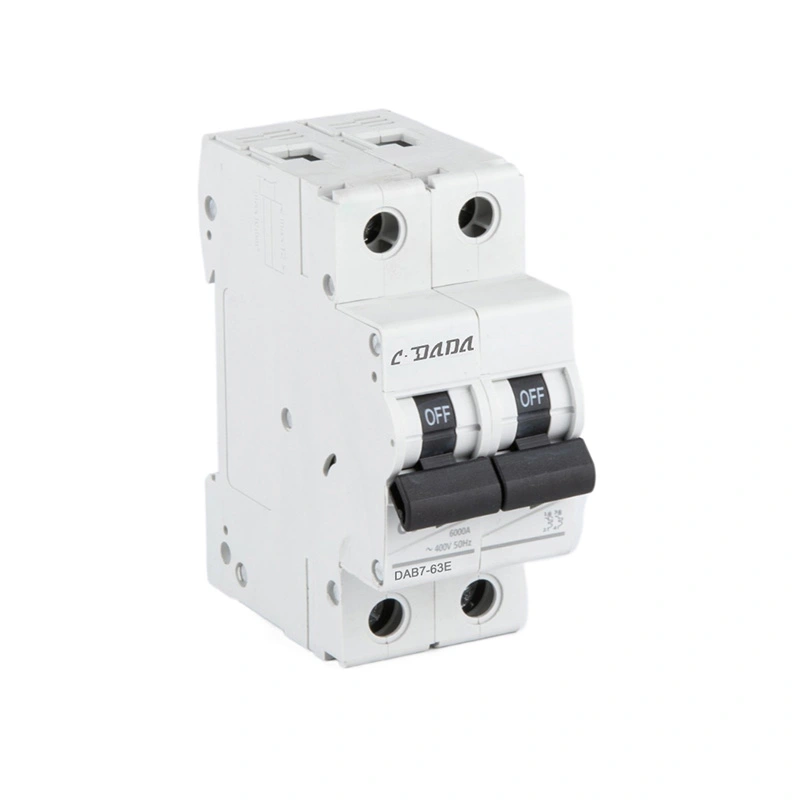

поляктар |
1P,2P,3P,4P |
|
Бұзу сыйымдылығы |
6кА |
|
Номиналды ток |
1A, 2A, 4A, 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A |
|
Қозғалыс қисығы |
B, C, D (міндетті емес) |
|
Номиналды кернеу |
Айнымалы ток 230В, 400В |
|
Оқшаулау кернеуі |
600В |
|
Импульстік кернеу |
6кВ |
|
Қорғау дәрежесі |
IP20 |
|
Орнату |
35 мм DIN рельс |
|
Жұмыс температурасы |
-5℃ ~ +40℃ |
|
Механикалық өмір |
≥20 000 операция |
|
Электрлік қызмет ету мерзімі |
≥4000 операция (номиналды токта) |
|
Стандарттардың сәйкестігі |
IEC60898-1, IEC60898-2 |
Контур өлшемдері
★ Ені: бір полюске 17,8 мм (стандартты бір полюсті өлшем)
★ Биіктігі: шамамен 85-92 мм (ағымдағы рейтинг бойынша өзгереді)
★ Тереңдігі: шамамен 68-72 мм
★ Сымдылық сыйымдылығы: 1,5-16мм² икемді немесе қатты мыс кабель
★ Стандартты үйлесімділік: барлық 35 мм DIN рельс жүйелеріне сәйкес келеді (TS35/7.5, TS35/15)

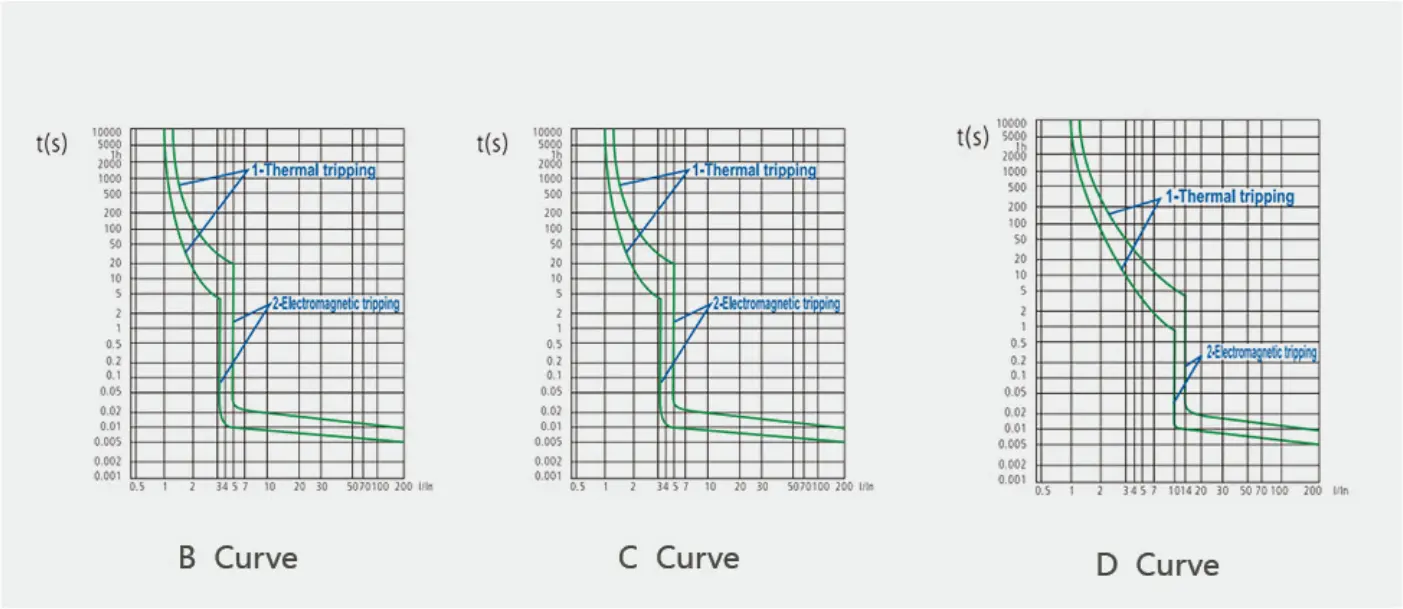

IEC 60898-1
Магниттік босату
Қысқа тұйықталу пайда болған кезде, темір өзегі бар магнит арқылы лезде өшіру жүзеге асырылады. 1EC60898 стандартына сәйкес бұл өнімді үш түрге бөлуге болады: B, C және D.
|
|
Сынақ тогы |
Қону уақыты |
Қолданбалар |
|
B қисығы |
3 млн 5 млн |
0,1 |
B түрі тек белсенді жүктемелерге қолданылады: -Электр жылытқышы-Су жылытқышы-Электр пеші |
|
C қисығы |
5дю 10 млн |
0,1 |
C түрі қарапайым жүктерге жарамды: - Шам - Электр розеткасы - Шағын қуатты қозғалтқыш |
|
D қисығы |
10 млн 20 дюйм |
0,1 |
Лездік асқын токпен тізбектерді басқару және қорғау (үлкен қозғалтқыштар) |
Термиялық босату
●Тізбекте шамадан тыс жүктеме пайда болғаннан кейін автоматты ажыратқыштың биметалдық жолағы қызудың әсерінен майысады, бұл контактілердің ажыратылуына әкеледі және термиялық өшіруге әкеледі;
●IEC стандарты әртүрлі шамадан тыс жүктеме токтары үшін өшіру уақытының ауқымын анықтайды;
●Анықтамалық сынақ ортасының температурасы 30 °C.
|
Сынақ тогы |
Қону уақыты |
|
1,13 млн |
t z 1сағ(≦ 63A ішінде) |
|
1,45 млн |
t<1сағ(≦ 63A ішінде) |
|
2,55 млн |
1с<1сағ<60с(In≤32A)1s |

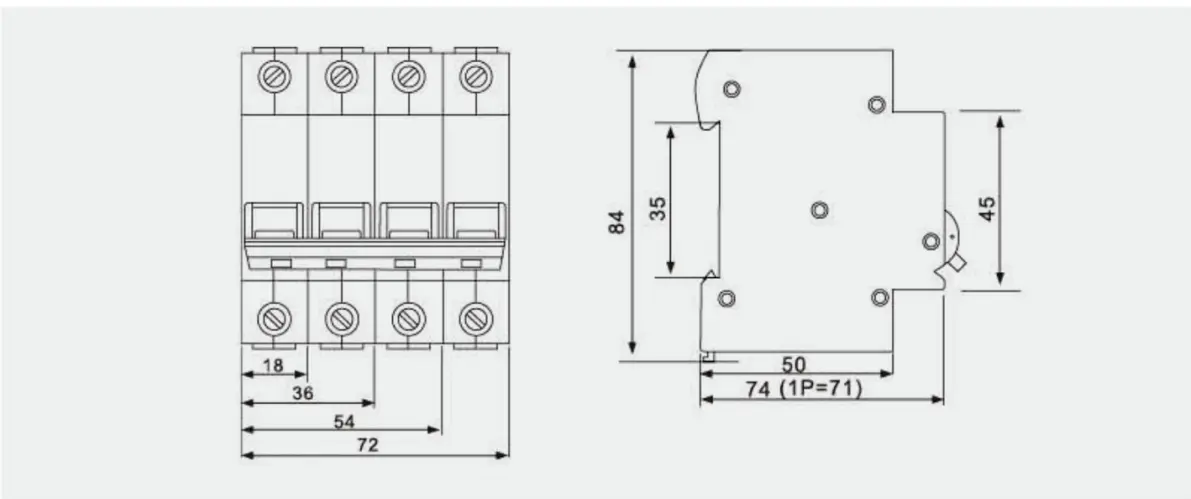

●Өнім және орнату өлшемдері (ММ)
Өнім максималды қосу сыйымдылығы 25 мм болатын бағыттаушы рельске орнатылады2.
Сапаны бақылау
★ ISO9001 сертификатталған өндіріс: өндірісте қатаң сапа менеджменті жүйесі
★ Кешенді тестілеу: өшіру сипаттамаларын, температураның жоғарылауын және кернеу сынақтарын қоса алғанда, 100% тексеру
★ Үйдегі өндіріс: негізгі компоненттердің 90%-ы сапа тұрақтылығы үшін өз ішінде өндіріледі
★ Қоршаған ортаны тексеру: жоғары/төмен температурада жұмыс істеу, ылғалдылыққа төзімділікті тексеру
★ Сенімділікті қамтамасыз ету: ұзартылған қызмет мерзімі үшін ұзақ мерзімді төзімділікті сынау
Қаптама және жөнелту
★ Стандартты экспорттық қаптама: қорғанысы бар гофрленген картондар
★ Таза таңбалау: үлгі нөмірі, ағымдағы рейтинг, полюстердің саны, саны және сертификаттау туралы ақпарат
★ Қорғаныс қаптамасы: тасымалдау кезінде зақымдануды болдырмау үшін 12 бірлікке арналған топтық қорап
★ Жеткізу опциялары: теңіз, әуе және жердегі тасымалдауға жарамды; жаппай жөнелтуге қол жетімді
★ Custom Packaging: бренд серіктестері үшін қолжетімді OEM орау опциялары
Тұтынушы табысының жағдайлары
★ CDADA 1P 6kA айнымалы ток миниатюралық ажыратқышы бүкіл әлем бойынша клиенттермен ұзақ мерзімді ынтымақтастық орнатты:
★ Тұрғын үй жобалары: Оңтүстік-Шығыс Азиядағы, Таяу Шығыстағы және Оңтүстік Америкадағы тұрғын үй салушыларға жеткізіледі
★ Коммерциялық қондырғылар: коммерциялық құрылыс жобалары үшін Еуропа, Африка және Азиядағы электр мердігерлерімен серіктестік
★ OEM серіктестіктері: жеке таңбалау және теңшелген шешімдер үшін жаһандық электр брендтерімен ынтымақтасады
★ Өнеркәсіптік қолданбалар: машиналар мен жабдықтарды қорғау үшін өндірістік нысандарға беріледі
★ Дистрибьюторлық желілер: жергілікті нарықты қанағаттандыру үшін 30-дан астам елдегі аймақтық дистрибьюторлармен жұмыс істеу
