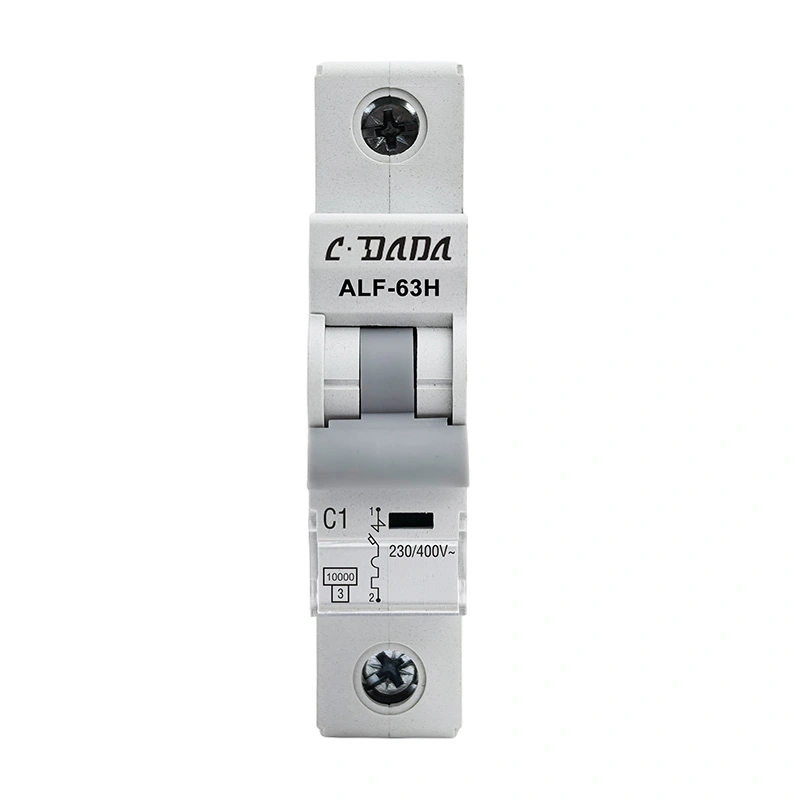

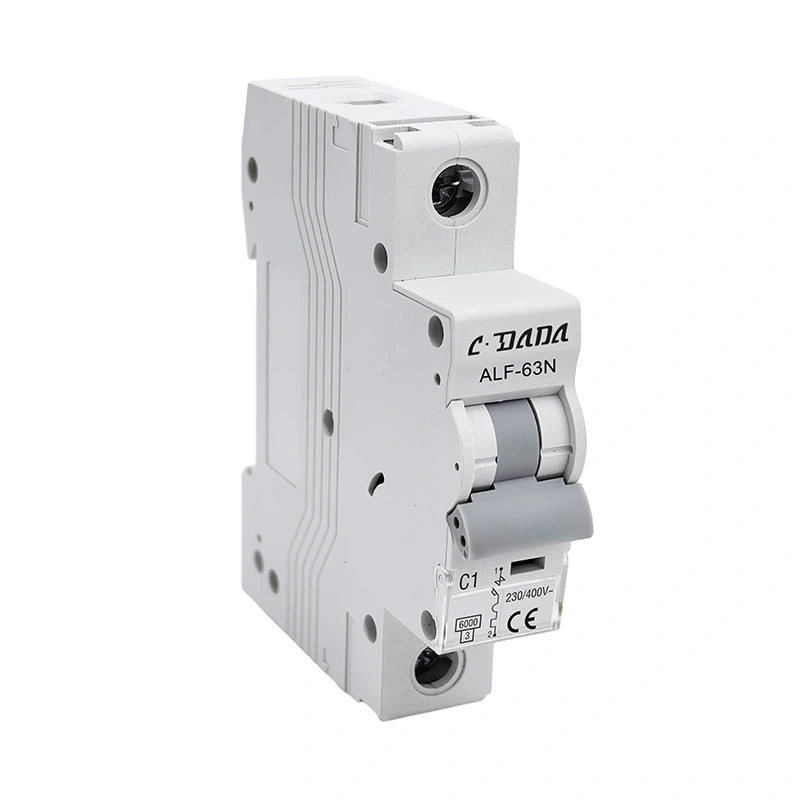

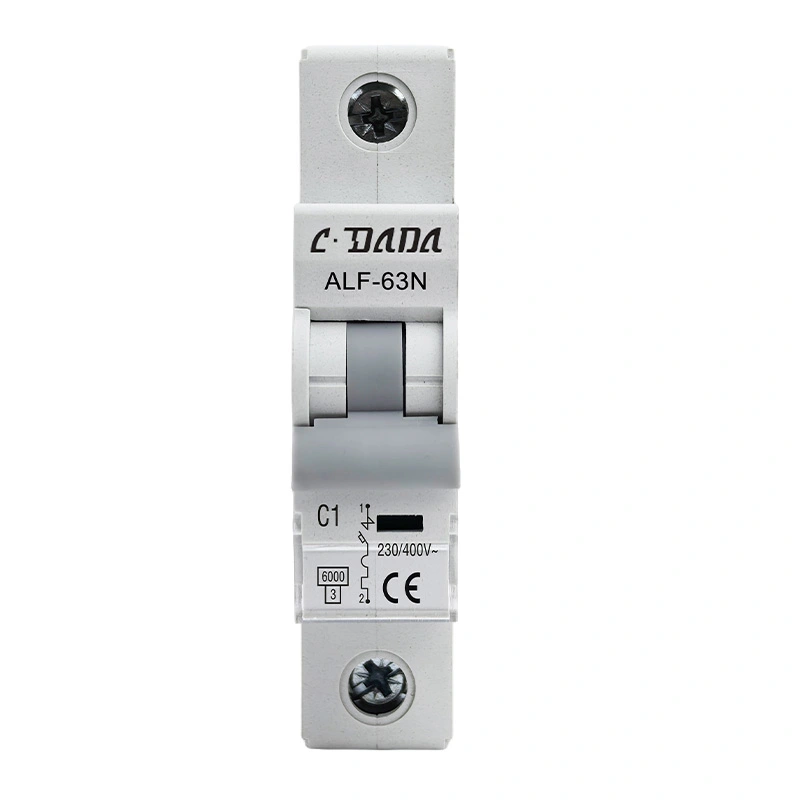

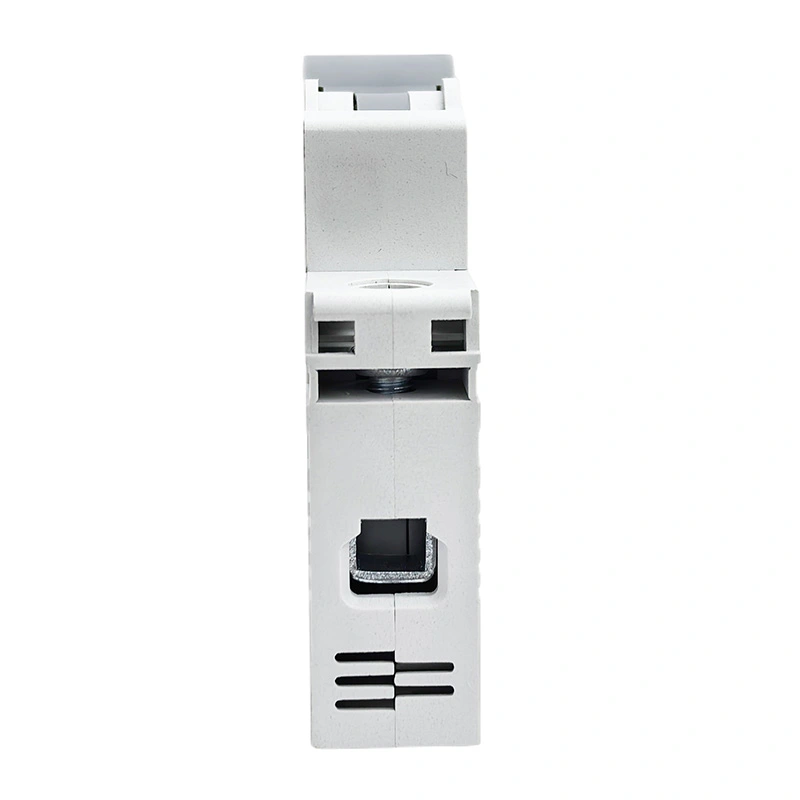

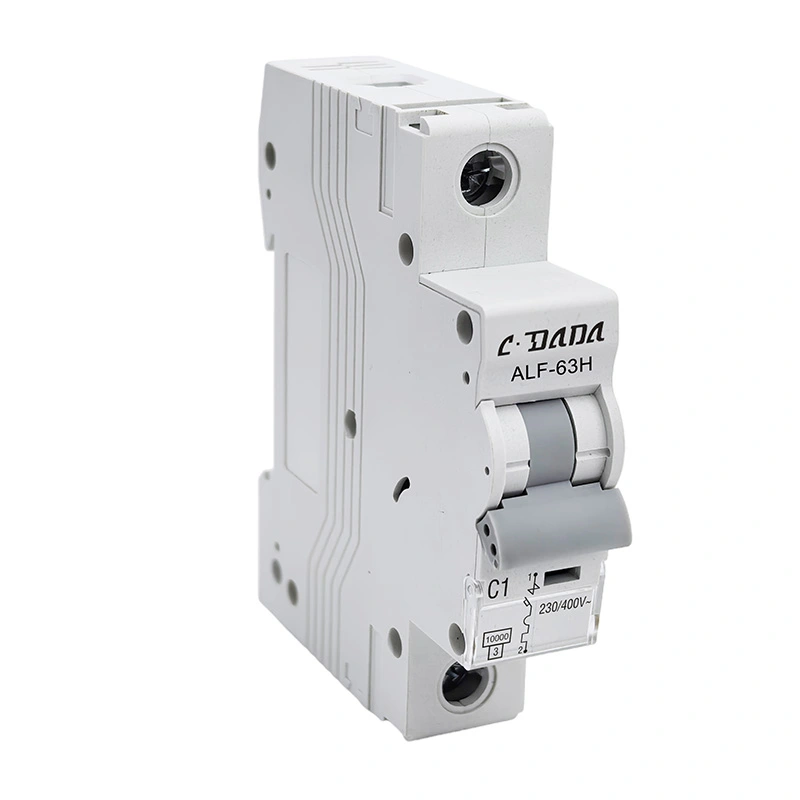

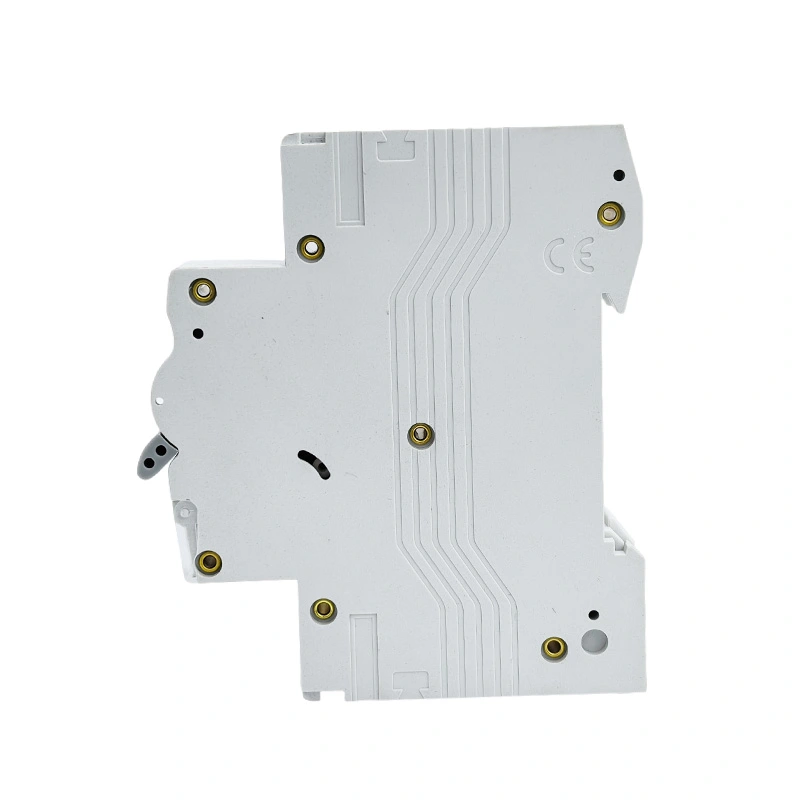

6КА 10кА миниатюралық ажыратқыш

ALF-63N/H сериясы жоғары үзіліс 6KA 10kA миниатюралық ажыратқыш (MCB), IEC60898 стандартына сәйкес келеді, MCB сенімді өнімділік, нақты қорғаныс функциясы, қысқа босату уақыты және жоғары үзіліс сыйымдылығы, шағын көлем сияқты сипаттамаларға ие. Ол контакторларды, тарату құрылғыларын және электр аппараттарын шамадан тыс жүктеуде кеңінен қолданылады.

CDADA компаниясына хабарласыңыз және бізді өндіруші ретінде таңдаңыз, біз OEM/ODM қызметтерін ұсына аламыз.

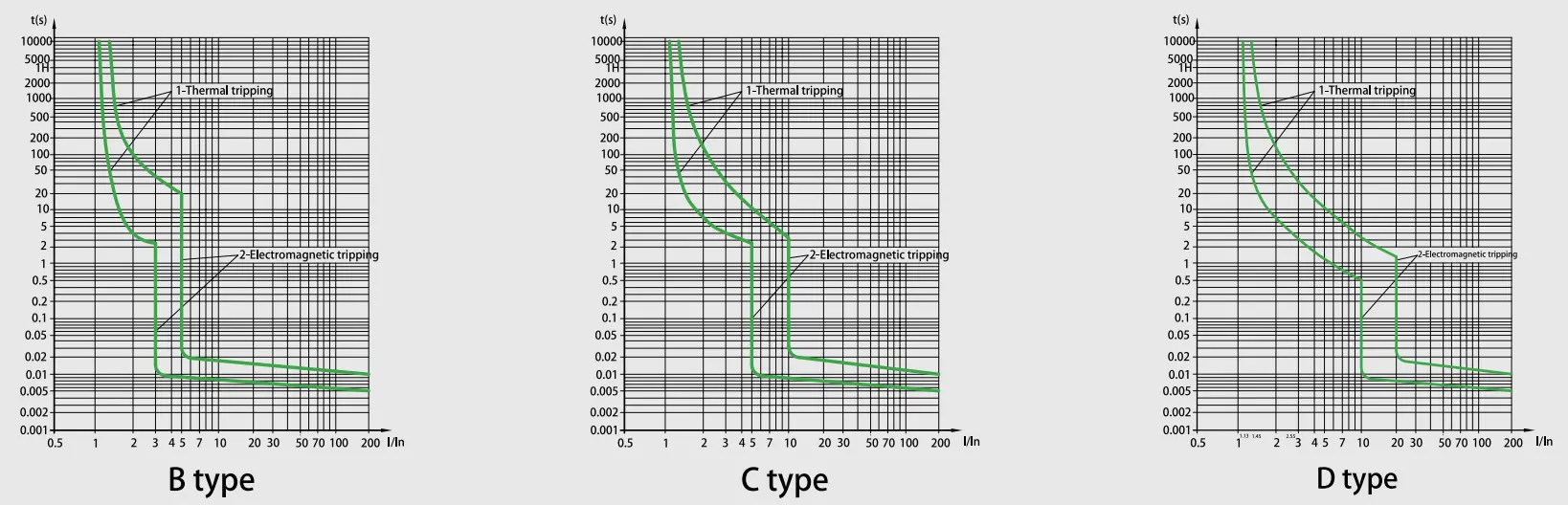

Сипаттама қисығы

Техникалық спецификация

ALF-63N/H сериясы 6КА 10кА миниатюралық ажыратқыш
Стандартты	EN/IEC60898-1
Ажырату қабілеті (кА)	6,10
Қорғау	Шамадан тыс жүктеме мен қысқа тұйықталуға қарсы
Номиналды ток(A)In	1,2,3,4,6,10,13,16,20,25,32,40,50,63
Номиналды кернеу(V)	1PAC 230/400,240/415
	1P+N,2P,3P,3P+N,4PAC400/415
Номиналды импульске төзімді кернеу Uimp(кВ)	4
Номиналды оқшаулау кернеуі Ui(V)	500
Энергияны шектейтін касс	3
Қоршаған орта температурасы (℃)	-25~+40,Макс.95%ылғалдылық
Термиялық жұмыс шегі	1.13xln Бір сағат ішінде өшірілмейді
	1,45xIn Бір сағат ішінде өшіру
Магниттік жұмыс	B:(3-5)xIn,C:(5-10)xIn, ​​D:(10-20)xIn
Полюстер саны	1P,1P+N,2P,3P,3P+N және 4P
Саяхат түрі	Термиялық/магниттік босату
Терминал сыйымдылығы	16мм² икемді немесе 25мм² қатты, 25А рейтингіне дейін
	25мм²икемді немесе 35мм²қатты 32А-дан 63А-ға дейінгі рейтингтер
Қорғау дәрежесі	IP20
Орнату	35 мм DIN рельсіне орнату
Ені	Бір полюсте 17,8 мм

Ажыратқышты босату сипаттамасы

ЖОҚ.	Номиналды босату тогы(A)	Бастапқы күй	Сынақ тогы	Белгіленген уақыт	Алынатын нәтиже	Ескертпелер
1	1-63	суық күй	1,13 дюйм	t≤1сағ	Сапарсыз
2	1-63	алдыңғы сынақ бойынша	1,45 млн	t<1сағ	сапар	Токты 5 секунд ішінде тұрақты түрде көрсетілген мәнге дейін орнату
3	In≤32	суық күй	2,55 дюйм	1s	сапар
	>32 жылы
4	1-63	суық күй	3In	t≤0,1с	Сапарсыз	В түрі
			5дю	t<0,1 с	сапар	В түрі
			510 млн	t≤0,1с	Сапарсыз	C түрі
			10 дюйм	t<0,1 с	сапар	C түрі
			20 млн	t≤0,1с	Сапарсыз	D түрі
				t<0,1 с	сапар	D түрі

Төзімділік (операциялар)

Санат	Жұмыс циклдері	Жұмыс жиілігі	Номиналды ток
Электрлік төзімділік	4000	240/сағ	1-32
		120/сағ	40-63
Механикалық төзімділік	10000	240/сағ	1-63

Ерекше өзгешеліктері

★ Ультра жоғары қысқа тұйықталуларды ажырату сыйымдылығы

Доғаны басқарудың жетілдірілген технологиясы өнеркәсіптік стандарттармен салыстырғанда жоғары үзіліс мүмкіндігіне қол жеткізе отырып, төтенше ақаулық жағдайында өнеркәсіптік деңгейдегі электр жүйелерін сенімді қорғауды қамтамасыз етеді.

★ Қос режимді қосылым интерфейсі

Біріктірілген гибридті терминал дизайны қатты шиналарды қондыру мен икемді кабельді қысуды қолдайды, бұл сымдарды қосу уақытын 40% қысқарта отырып, әртүрлі орнату сценарийлеріне құралсыз бейімделуге мүмкіндік береді.

★ Ұзақ өмір сүру үшін энергияны сақтау механизмі

Тозуды өтеу технологиясы бар, 10 000 механикалық циклге төзімділігі бар серіппелі операциялық жүйе

★ Жетілдірілген композиттік қоршау

атақ-даңққа төзімді, ыстыққа төзімді және импульс өткізбейтін қасиеттері бар ақаулық оқиғалары үшін біріктірілген доғаны сөндіру камералары.

★ Динамикалық токты шектеуші топология

Энергияның интеллектуалды өтуін тоқтату ең жоғары ақаулық токтарды 65-80%-ға төмендетеді, бұл жүйенің жалпы құнын 30%-ға төмендету әлеуеті бар құрылғының төменгі спецификациясын оңтайландыруға мүмкіндік береді.

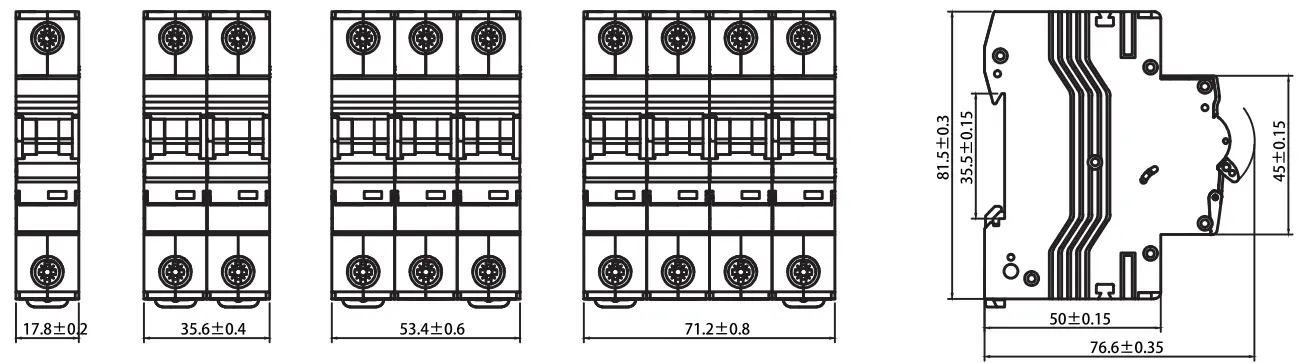

Контур өлшемдері

Қолдану сценарийлері

★ Тұрғын үй: үй қауіпсіздігі үшін тұтынушы блоктары мен тарату тақталары.

★ Өнеркәсіптік: контакторларды, тарату құрылғыларын және ауыр электр құрылғыларын қорғау.

★ Коммерциялық: жоғары сенімділікті қажет ететін кеңсе ғимараттары мен сауда орталықтары.

Сапаны бақылау және стандартты тестілеу

★ Әрбір CDADA MCB IEC60898-1 сәйкестігін қамтамасыз ету үшін қатаң сынақтан өтеді:

★ Термиялық өшіру сынағы: 1,13 дюйм (шығу емес) және 1,45 дюйм (1 сағат ішінде шығу) бойынша тексерілген.

★ Магниттік өшіру сынағы: B, C және D сипаттамалары үшін нақты босату сынағы.

★ Электрлік төзімділік: 4000 жұмыс циклі үшін сыналған.

★ Механикалық төзімділік: 10 000 цикл үшін тексерілген.
