RCBO дегеніміз не?

АнRCBO— артық токтан қорғанысы бар қалдық токтың автоматты ажыратқышы — бір қалыпталған қондырғыда шамадан тыс жүктемеден қорғауды, қысқа тұйықталудан қорғауды және қалдық токты (ағуды) анықтауды біріктіретін төмен вольтты қорғаныс құрылғысы. Ықшам корпустың ішінде термомагнитті өшіру механизмі шамадан тыс жүктемелер мен қысқа тұйықталуларды реттейді, ал нөлдік тізбекті ток трансформаторы кернеулі және бейтарап өткізгіштердегі токты үздіксіз салыстырады. Айырма номиналды қалдық токтан (IΔn) асқанда, құрылғы миллисекунд ішінде өшіріледі, ағып кету тогы адамдарға зиян тигізбестен немесе өрт тудырмас бұрын қоректендіруді тоқтатады.

RCBO-ны қашан таңдау керек: шектен тыс токтан қорғауды да, жеке ағып кетуден қорғауды да қажет ететін соңғы қосалқы схемалар — сыртқы розеткалар, құрылғы тізбектері, гараждар, жертөлелер, ванна бөлмелері және басқа ылғалды немесе оңай қол жетімді орындар.

DABL-63 RCBO класына жатады: бір құрылғы, үш қорғаныс — бір фазалы тұрмыстық соңғы тізбектер үшін кеңістікті және үнемді таңдау.

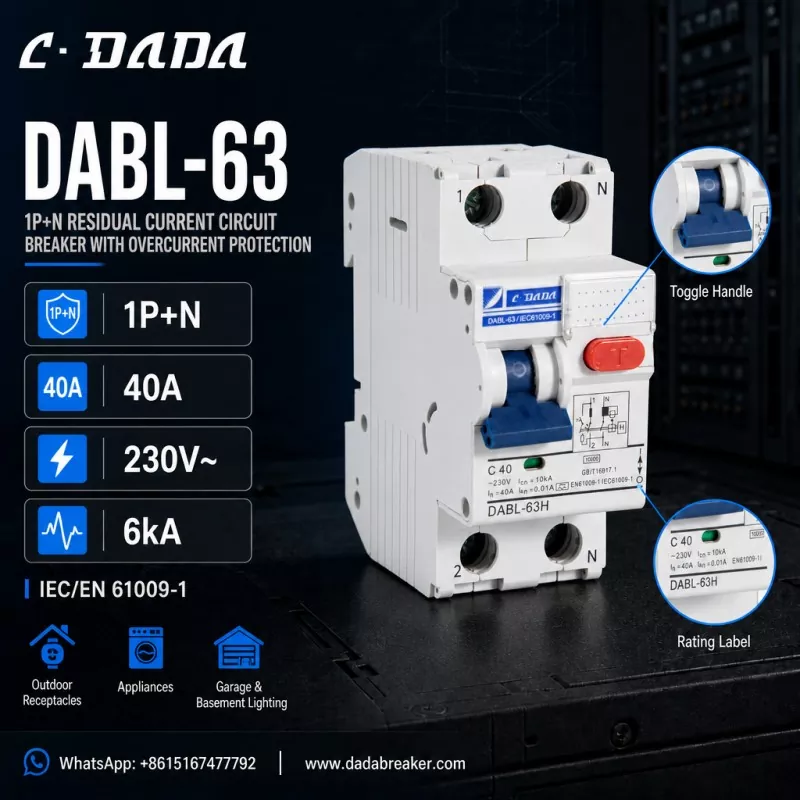

Residual Current Circuit Breaker with Overcurrent Protection

Дұрыс RCBO қалай таңдауға болады?

1. Номиналды ток (In): электр тізбегінің үздіксіз жүктемесін, құрылғылардың кіріс токтары үшін бос орынмен сәйкестендіріңіз (мысалы, 40А стандартты тұрмыстық құрылғы тізбектерін қамтиды).

2. Үзіліс сыйымдылығы (Icn): орнату нүктесіндегі қысқа тұйықталудың ықтимал токынан жоғары болуы керек; 6кА типтік тұрғын үй және жеңіл коммерциялық ақаулық деңгейлерін қамтиды.

3. Полюстер: 1P+N ықшам DIN-рельсті орнатуы бар бір фазалы соңғы тізбектерге арналған.

4. Ашыту сипаттамасы: C-қисығы (5–10× дюйм) жалпы тұрмыстық және аспаптық жүктемелер үшін; Сезімтал электроникаға арналған B-қисығы; Қозғалтқышты іске қосу үшін D-қисығы.

5. Стандарттар мен сертификаттау: IEC/EN 61009-1 сәйкестігі және CE белгісі халықаралық жобалар үшін базалық негіз болып табылады.

6. Қолдану: сыртқы розеткалар, құрылғы тізбектері және гараж/жертөле жарығы жалпы ішкі тізбектерге қарағанда жоғары сезімталдықты қажет етуі мүмкін.

Жақсы сипатталған RCBO қандай көрінеді

Бұл бетонды жасау үшін DABL-63-ті қарастырыңызC·DADA электр, 1P+N қалдық ток сөндіргіші, құрылғының осы сыныбында нені іздеу керектігін суреттейді: 1P+N конфигурациясы.

● Ток тіреуіші қосылып, бейтарап, стандартты DIN рельсті тарату тақталары үшін ықшам, 40А номиналды ток (In)

● C-қисығының өшіруімен (C40) 230V~ номиналды кернеу

● 6кА ажырату сыйымдылығы (Icn)

● IΔn = 0,01А (10мА) жоғары сезімталдықты қалдық токтан қорғау

● IEC/EN 61009-1 сәйкестігі

● Мерзімді функционалды тексеруге арналған қызыл T сынақ түймесі, 1/2/N деп белгіленген терминалдар, корпуста басып шығарылған бағалау жапсырмасы және электр схемасы

● Сыртқы ыдыстарға, тұрмыстық техникаға, гаражға және жертөлені жарықтандыруға арналған

Бұл спецификацияның логикасы

10мА жоғары сезімталдық ағып кетуден қорғанысы бар 40A, 1P+N жақтау тұрғын үйлердің соңғы тізбектерінің көпшілігін қамтиды: 40А жалпы құрылғы мен розетка схемаларының жүктемесіне сәйкес келеді, 1P+N толып жатқан тарату тақталары үшін құрылғыны ықшам ұстайды, ал 10мА сезімталдық сыртқы қауіпсіздік талаптарының қосымша деңгейін қамтамасыз етеді. аумақтар мен балалардың айналасында.

Жиі қойылатын сұрақтар

С: RCBO дегеніміз не?

A: RCBO — шектен тыс токтан қорғанысы бар қалдық ток сөндіргіші — бір блокта шамадан тыс жүктемеден қорғауды, қысқа тұйықталудан қорғауды және қалдық токтан (ағудан) қорғауды біріктіретін, әдетте соңғы тізбектер үшін 63А-ге дейін, қалпына келтіру кестесінің төмен вольтты қорғаныс құрылғысы.

С: RCBO мен MCB арасындағы айырмашылық неде?

A: MCB тек шамадан тыс жүктемеден және қысқа тұйықталудан қорғауды қамтамасыз етеді. RCBO қалдық токты анықтауды қосады, ағып кету тогы IΔn-ден асқан кезде тізбекті ажыратады — адамдарды қорғайды және электрлік өрттердің алдын алады.

Q: IΔn = 10mA нені білдіреді?

A: IΔn – номиналды қалдық жұмыс тогы. 10mA is a high-sensitivity rating: the device trips when leakage current reaches 10mA, providing faster personal protection than the 30mA general-purpose rating.

Q: DABL-63 RCBO дегеніміз не?

A: DABL-63 — 40А, C-қисығы, 230В~, 6кА үзу сыйымдылығы және IEC/EN 61009-1 стандартына сәйкес келетін, C·DADA Electric-тен асқын токтан қорғанысы бар 1P+N қалдық ток сөндіргіші.
