Қалдық токпен жұмыс істейтін айнымалы ток типті ажыратқыш

Shanghai DADA Electric CO., LTD компаниясы жасаған, қалдық токпен жұмыс істейтін CDADA DAM1L айнымалы ток типті автоматты ажыратқышпен жаһандық қауіпсіздік стандарттарына сай болыңыз. тек синусоидалы айнымалы ток жерге тұйықталудан сенімді қорғаныс үшін (IEC 60755 бойынша).

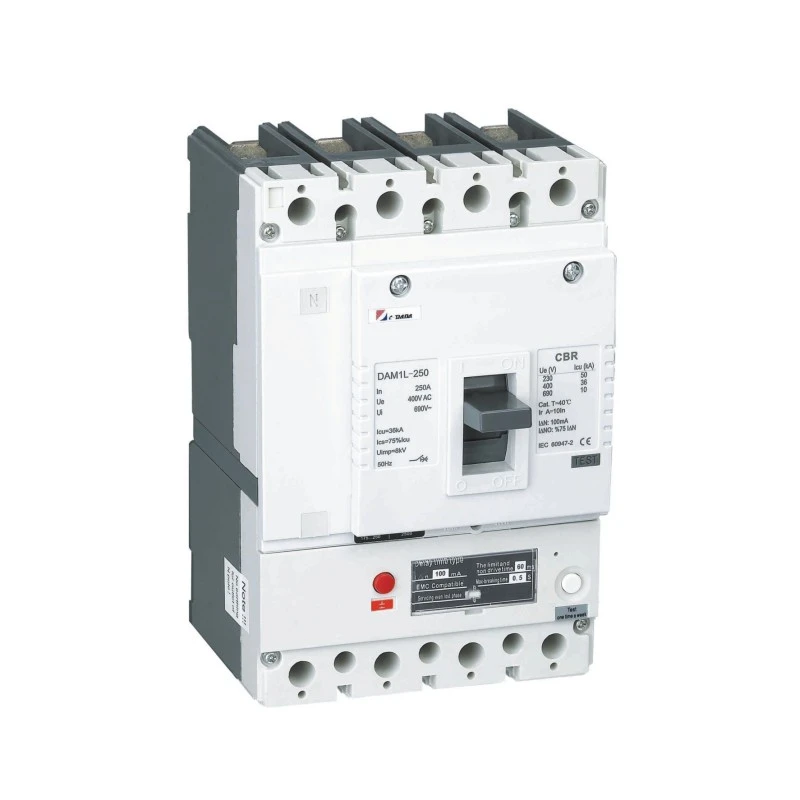

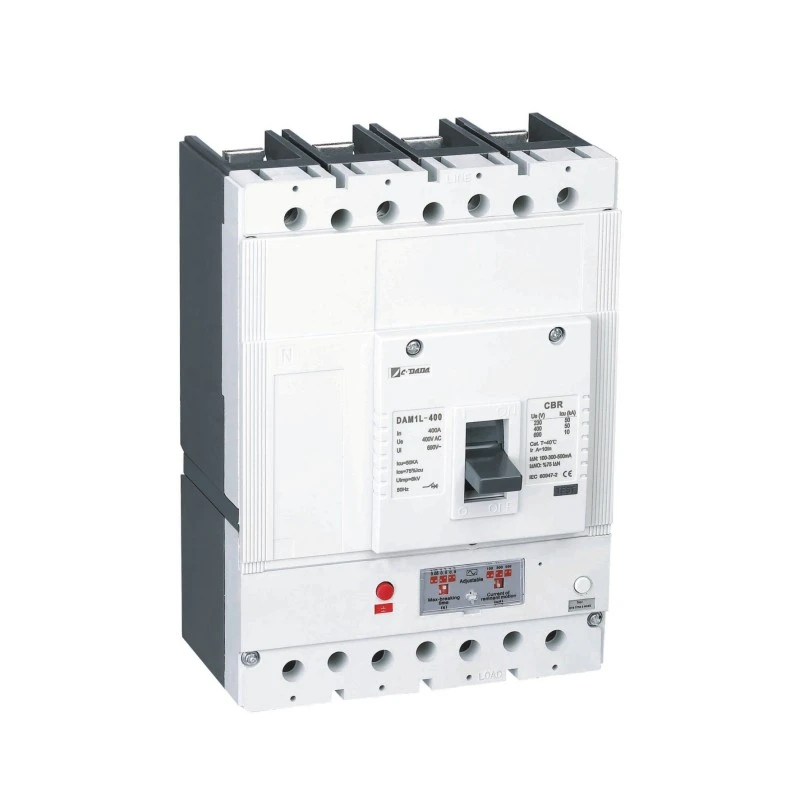

400В/415В кернеуінде 10А-дан 500А-ға дейін есептелген 4P пішінді корпусты ажыратқыш ретінде жасалған, ол бір жинақы блокта шамадан тыс жүктеме, қысқа тұйықталу және қалдық ток қорғанысын біріктіреді. CE, CB және SEMKO сертификаттары бар DAM1L стандартты тұрғын үй сымдары, жарықтандыру тізбектері немесе электронды жетектері жоқ мотор жүктемелері сияқты таза айнымалы ток ағып кетуін анықтау жеткілікті болатын қолданбалар үшін өте қолайлы.

Реттелетін I△n (30мА–1000мА), көп фазалы токпен жұмыс істейтін электроникамен (50В дейін жұмыс істейді) және берік доғаның бөлінуімен ол айнымалы ток түріндегі RCD талаптарын қатаң сақтай отырып, ғимараттарда, туннельдерде және инфрақұрылымда ақаусыз өнімділікті қамтамасыз етеді.

Негізгі спецификациялар

Негізгі ерекшеліктері:

★ Көпфазалы токпен қоректенетін RCD тізбегі → ≥50В жұмыс істейді

★ Тестке басу түймесі

★ Негізгі және доғалы контактілерді бөлектеңіз

★ Реттелетін магниттік сапар (0,8–1,0×In)

★ Күшті EMI иммунитеті

★ Толық аксессуарларды қолдау (шунтталу, қосалқы контактілер, айналмалы тұтқа)

Неліктен CDADA AC TYPE CBR таңдау керек?

★ Шынайы AC-түріне сәйкестік

«Әмбебап» A типті құрылғылардан айырмашылығы, CDADA айнымалы ток типті CBR тек синусоидальды айнымалы токтың ағып кетуі үшін оңтайландырылған — электронды жүктемелер (мысалы, VFD, SMPS) болмаған кезде жоғары үнемділікті ұсынады.

★ Қауіпсіз қуат дизайны

RCD электроникасы барлық фазалардан қуат алады, тіпті бір фазалы жоғалту немесе қатты төмен кернеу кезінде жұмысты қамтамасыз етеді - бір фазалы қуатпен жұмыс істейтін бәсекелестерге қарағанда маңызды артықшылық.

★ Қос қауіпсіздік рөлдері

● 30 мА: жеке соққыдан қорғау үшін IEC талаптарына сәйкес келеді

● 100mA–1000mA: Кабельдер мен түйіспе қораптарындағы оқшаулаудың бұзылуынан болатын өрттердің алдын алады

★ Өрісті реттейтін қорғаныс

Орнату шарттарына сәйкес келу үшін сезімталдық пен уақыт кідірісін реттеңіз — код сәйкестігін сақтай отырып, жағымсыз сапарларды болдырмаңыз.

★ өнеркәсіптік деңгейдегі интеграция

MCCB және RCD бір мөрленген блокта біріктіреді — орынды үнемдейді, сым қателерін азайтады және тамаша үйлестіруді қамтамасыз етеді.

★ Жаһандық деңгейде қабылданған

CE, CB және SEMKO көмегімен ол Еуропада, Таяу Шығыста, Африкада және Азияда пайдалануға рұқсат етілген — экспортқа бағдарланған панель құрастырушылар үшін өте қолайлы.

★ Біздің өнімдер көптеген елдердегі электр желілері жобалары, өнеркәсіптік зауыттар, коммерциялық ғимараттар және инфрақұрылымдық жобалар үшін жеткізілді.

★ Біз ҒЗТКЖ-ға үздіксіз инвестиция саламыз, жаһандық стандарттар мен нарық трендтерін қадағалаймыз және өнім портфолиосын жаңарту үшін сала сарапшыларымен ынтымақтасамыз.

Типтік қолданбалар

Тұрғын ғимараттар: электроникасыз негізгі панельдер немесе қосалқы схемалар (жарықтандыру, розеткалар)

Коммерциялық жарықтандыру: кеңсе төбелерінің схемалары, дәліз шамдары

Дәстүрлі қозғалтқыш жүктемелері: сорғылар, желдеткіштер, компрессорлар (VFD емес)

Инфрақұрылым: туннельді жарықтандыру, көше шкафтары, лифт машиналары бөлмелері

Құныға сезімтал жобалар: A типті RCD қажетсіз және шамадан тыс көрсетілген

Жиі қойылатын сұрақтар

1-сұрақ: «AC TYPE» қалдық ток құрылғысы үшін нені білдіреді?

A1: AC TYPE CBR тек тегіс, синусоидалы айнымалы қалдық токтарға жауап береді (мысалы, жылытқыштардағы немесе қозғалтқыштардағы зақымдалған оқшаулаудан). Олар телефон зарядтағыштары немесе жарықдиодты драйверлер сияқты электроникадан пульсирленген тұрақты токты анықтамайды. Егер мұндай жүктемелер болса, A типті пайдаланыңыз.

2-сұрақ: Мен осы айнымалы ток CBR 63A-ны үйдегі розетка тізбегі үшін пайдалана аламын ба?

A2: Тізбекте электронды құрылғылар болмаса ғана (мысалы, қыздыру шамдары немесе ескі үлгідегі шәйнектер сияқты таза резистивті жүктемелер). Теледидар, ноутбуктер немесе жарықдиодты шамдары бар заманауи үйлер үшін орнына A типті RCD таңдаңыз.

3-сұрақ: Неліктен мен A түріне қарағанда айнымалы түрді таңдауым керек?

A3: Төмен құны және таза айнымалы ток орталарында жалған өшіруге жоғары иммунитет. Жүйеде түзеткіштер, инверторлар немесе коммутаторлық қуат көздері болмаса, айнымалы ток жеткілікті және үнемді.

4-сұрақ: Бір фаза сәтсіз болса жұмыс істей ме?

A4: Иә! RCD тізбегі көп фазалы қоректендіріледі, сондықтан ол фазаның жоғалуы немесе кернеудің 50 В дейін төмендеуі кезінде де белсенді болып қалады, бұл үздіксіз ағып кетуден қорғауды қамтамасыз етеді.

5-сұрақ: Неліктен қалдық токпен жұмыс істейтін айнымалы ток типті ажыратқыш үшін CDADA таңдау керек?

A5: CDADA ұсынады:

● Шынайы IEC 60755-үйлесімді айнымалы ток типті дизайн

● Бір блоктағы біріктірілген MCCB + RCD (үйлесімділік мәселелері жоқ)

● Сенімділік үшін көп фазалы токпен жұмыс істейтін электроника

● I△n және уақыт кешігуінің орнында реттелуі

● OEM қолайлы бағасы бар жаһандық сертификаттар (CE/CB/SEMKO).
