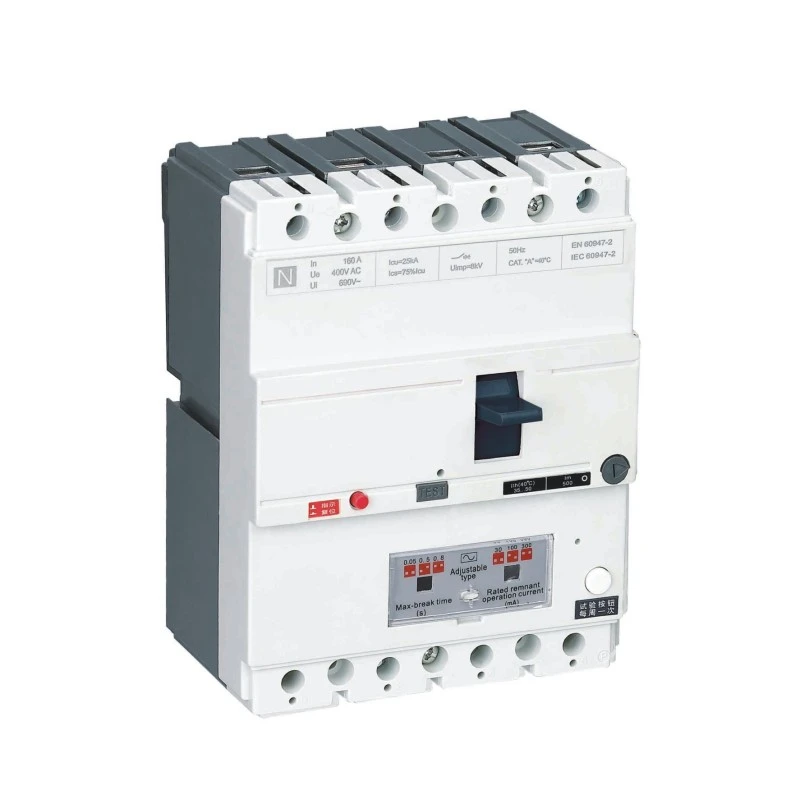

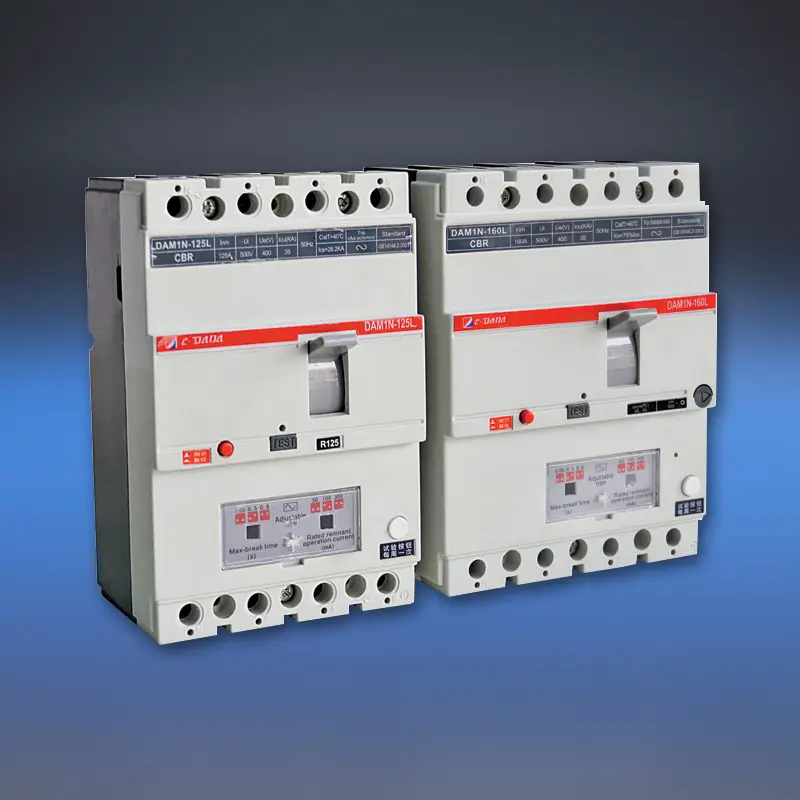

Ағып кетуден қорғайтын MCCB

Ағып кетуден қорғайтын CDADA DAM1L сериялы MCCB арқылы электр қауіпсіздігін шамадан тыс жүктемеден және қысқа тұйықталудан қорғау арқылы жақсартыңыз, кірістірілген қалдық ток (RCD/ELCB) функционалдығы бар біріктірілген қорапты ажыратқыш. Shanghai DADA Electric CO., LTD кәсіпқой өндірушісі халықаралық стандарттарға сай әзірлеген бұл ағып кету MCCB 4P жоғары өнімді қуат таратуды өмірді және өртті үнемдейтін жердегі ақауларды анықтаумен біріктіреді.

400В/415В кернеуінде 10А-дан 500А-ға дейін бағаланады, ол реттелетін қалдық жұмыс тогын (30мА–1000мА) және қосымша уақыт кідірісін ұсынады — жеке қауіпсіздік (≤30мА) немесе өртке қарсы (100мА–500мА+) арнайы қорғанысты қамтамасыз етеді. Көпфазалы токпен жұмыс істейтін электроникамен ол бір фаза істен шыққанда немесе кернеу 50 В дейін төмендесе де жұмыс істейді, бұл туннельдер, биік ғимараттар, көлік тораптары және өнеркәсіптік зауыттар сияқты маңызды инфрақұрылымдарда теңдесі жоқ сенімділікті қамтамасыз етеді.

Негізгі спецификациялар

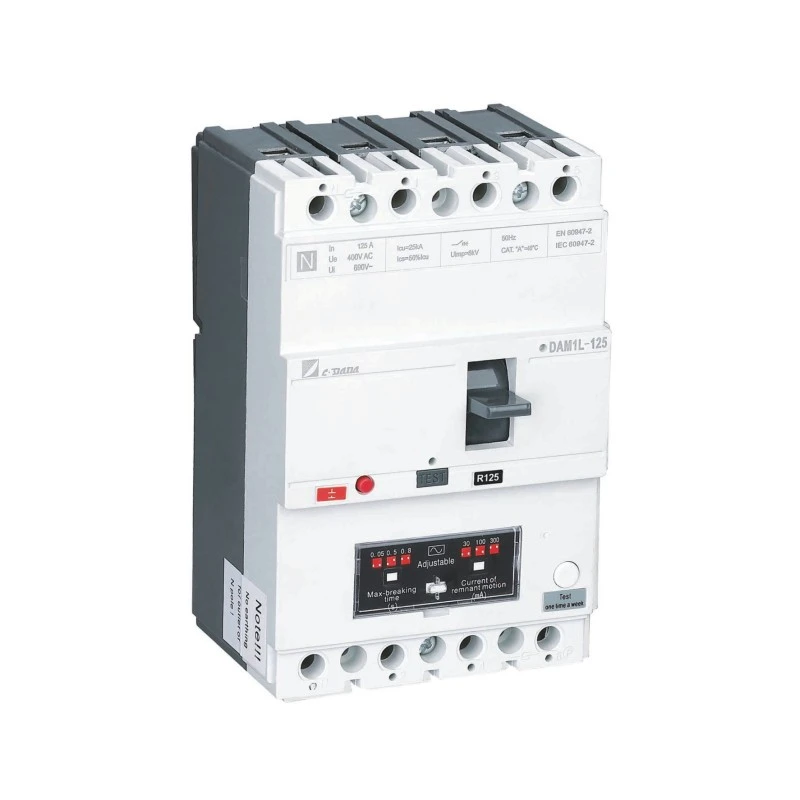

Үлгі: DAM1L сериясы – Жерден ағып кету MCCB (CBR типті MCCB)

Полюстар: 4P (стандартты; 3P сұраныс бойынша қол жетімді)

Номиналды ток (In): 10A – 500A

Номиналды кернеу: 400V / 415V айнымалы ток, 50Гц

Оқшаулау кернеуі (Ui): 400V (≤160A), 690V (>250A)

Қалдық ток параметрлері (I△n): 30mA, 100mA, 300mA, 500mA, 1000mA

Реттеу мүмкіндігі: I△n және сапар уақытын орнында реттеу (лезде немесе кешіктірілген)

Ажырату сыйымдылығының түрлері:

B түрі: Негізгі (Inm < 100A)

S түрі: Стандартты

H түрі: жоғары үзіліс (>160А)

Сертификаттар: CE, CB, SEMKO

Негізгі ерекшеліктері:

★ Көпфазалы токпен қоректенетін RCD тізбегі → 50В дейін жұмыс істейді

★ Негізгі және доғалы контактілерді бөлектеңіз

★ Басу-сапар сынау түймесі

★ Реттелетін магниттік параметр (0,8–1,0×In)

★ Күшті EMI/RFI кедергіге қарсы мүмкіндігі

★ Толық аксессуарлар ауқымы: шунттаушы, қосалқы/дабыл контактілері, айналмалы тұтқа

Техникалық деректер парағы

Жерден ағып кетуді ажыратқыштар (ELCB)
Үлгі			DAM1-125L			DAM1-160L
Сыйымдылықты бұзу коды			B	N	S	B	N	S
Кадр өлшемінің номиналды тогы - Inm (A)			125A			160А
Номиналды ток кірісі (40,50 немесе 55℃) (A)			10 - 12,5 - 16 - 20 - 25 - 32(30) - 40 - 50 - 63(60) - 80 - 100 - 125А			10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160(150)А
Пайдаланушы интерфейсі (V)			690 В			690 В
Ue (V)			400В			400/415 В
Полюс саны			4P			4P
Icu (KA)			25	35	50	25	35	50
Ics(KA)			12.5	17.5	37.5	12.5	26.25	37.5
Icm(төбе)/cos ф (KA)			40/0,3	73,5/0,25	105/0,25	41/0,3	73,5/0,25	110/0,25
(I△m)KA/cosф			9/0,5			19/0,5
Қалдық ток шегі (мА)			100-300-500			100-300-500
Уақыт кідірісі(мс)			50-500-800			50-500-800
Uimp (V)			10000			8000
Диэлектрлік қасиет (V)			2500			3000
лонизация қашықтығы (мм)			≤30/0			≤30/0
Төзімділік	Жалпы циклдар		8000			8000
	Электрлік қызмет ету мерзімі		1000			1000
	Механикалық өмір		7000			7000
Санат (EN 60947-2/IEC 60947-2)	Негізгі тізбек		A/0			A/0
	Көмекші тізбек		AC-15			AC-15
Төмен кернеуді босату			√			√
Шунтты босату			√			√
Көмекші байланыс			√			√
Дабыл байланысы			√			√
Көмекші байланыс және дабыл контактісі			√			√
Тұтқаның жұмыс механизмі			√			√
Электрлік жұмыс механизмі			√			√
Терминал қақпағы			√			√
Фазалық сеператор			√			√
	Вт (мм)	3P	-			-
		4P	101			120
	L (мм)	3P	-			-
		4P	155			120
	H (мм)	3P	-			-
		4P	70			70
Салмағы	3P/4P бекітілген нұсқасы		-			-
	Қосылатын модуль 3P/4P нұсқасы		-			-
	3P/4P нұсқасын шығарыңыз		-			-

Неліктен ағып кетуден қорғайтын CDADA MCCB таңдау керек?

★ Шынайы біріктірілген қауіпсіздік

Қосымша RCD модульдерінен айырмашылығы, DAM1L кіріктірілген, зауытта калибрленген ағып кетуден қорғайды — тамаша үйлестіруді қамтамасыз етеді және үйлесімділік мәселелерін жояды.

★ RCD тізбегіне арналған көпфазалы қуат

Бір фаза жоғалса, ерте RCD сәтсіз аяқталды. CDADA дизайны қорғаныс электроникасын қуаттандыру үшін барлық фазаларды пайдаланады, сондықтан ол фазалық жоғалту немесе қатты төмен кернеу кезінде де жұмысын жалғастырады.

★ Бір құрылғыдағы қос қорғаныс мақсаттары

◆ 30мА: жеке соққыдан қорғауға арналған IEC талаптарына сәйкес келеді

◆ 100mA–1000mA: кішігірім, тұрақты жерге тұйықталу салдарынан оқшаулаудың нашарлау өрттерінің алдын алады

★ Нақты дүние жағдайлары үшін өріс реттелетін

Ылғал ортада (мысалы, көлік жуу, фермалар) қауіпсіздікті сақтай отырып, қолайсыздықты болдырмау үшін сезімталдық пен уақытты кідіртуді дәл баптаңыз.

★ Өнеркәсіптік дәрежедегі сенімділік

Жоғары үзу сыйымдылығы (H-түрі), сенімді доғаны бөлу және IP20+ терминал қорғанысы оны қатал коммерциялық және өнеркәсіптік параметрлерге қолайлы етеді.

★ Жаһандық сәйкестік, жергілікті мән

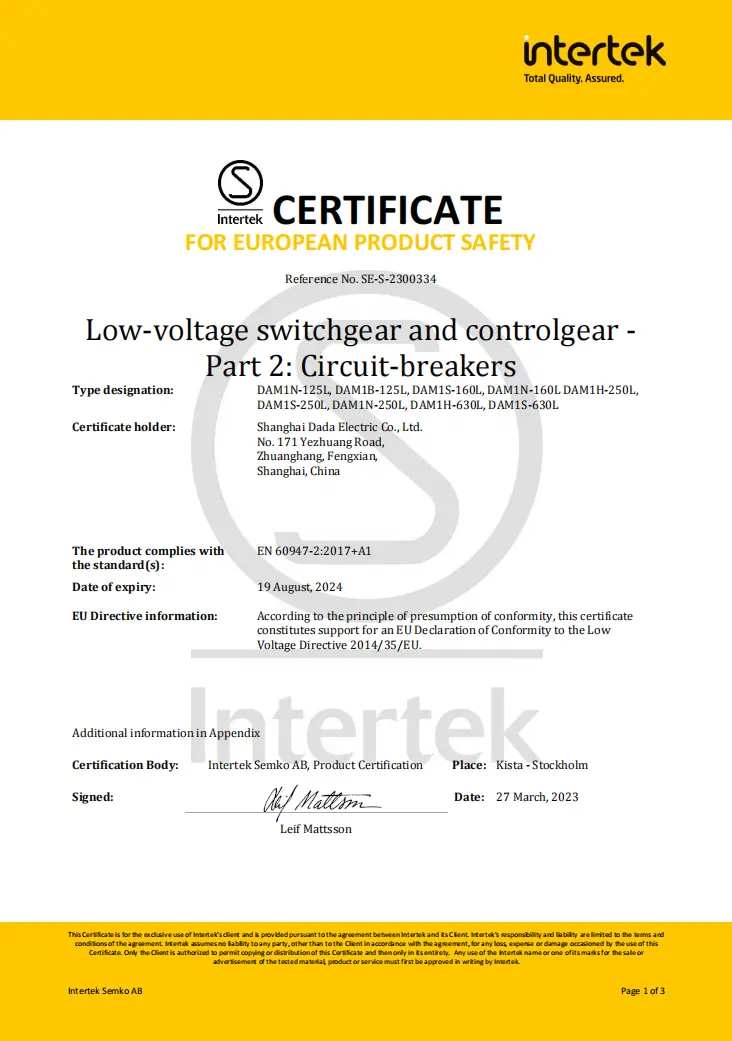

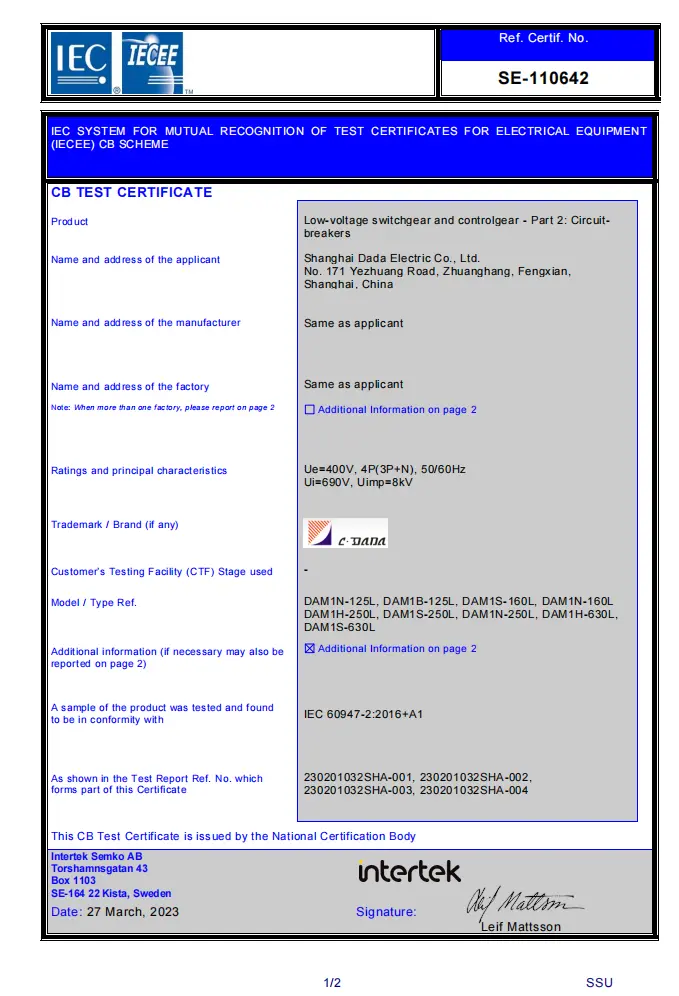

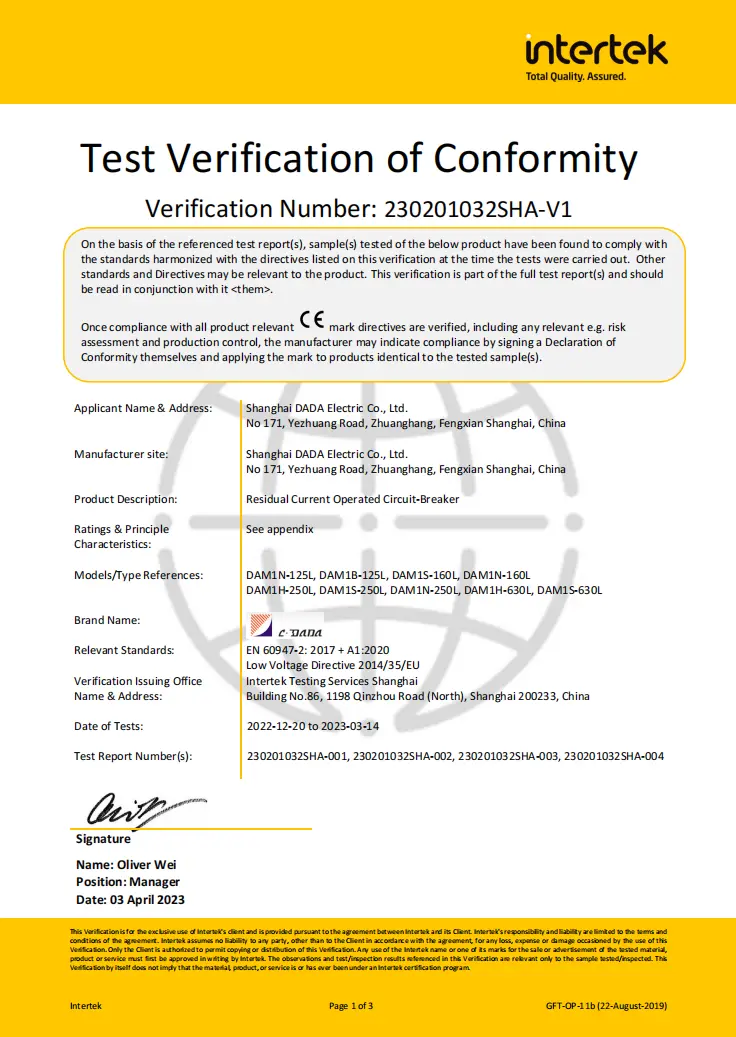

Еуропа (CE/CB), Солтүстік елдері (SEMKO) үшін сертификатталған — экспорттық жобалар үшін өте қолайлы — сенімді қытай өндірушісінің бәсекеге қабілетті бағасымен.

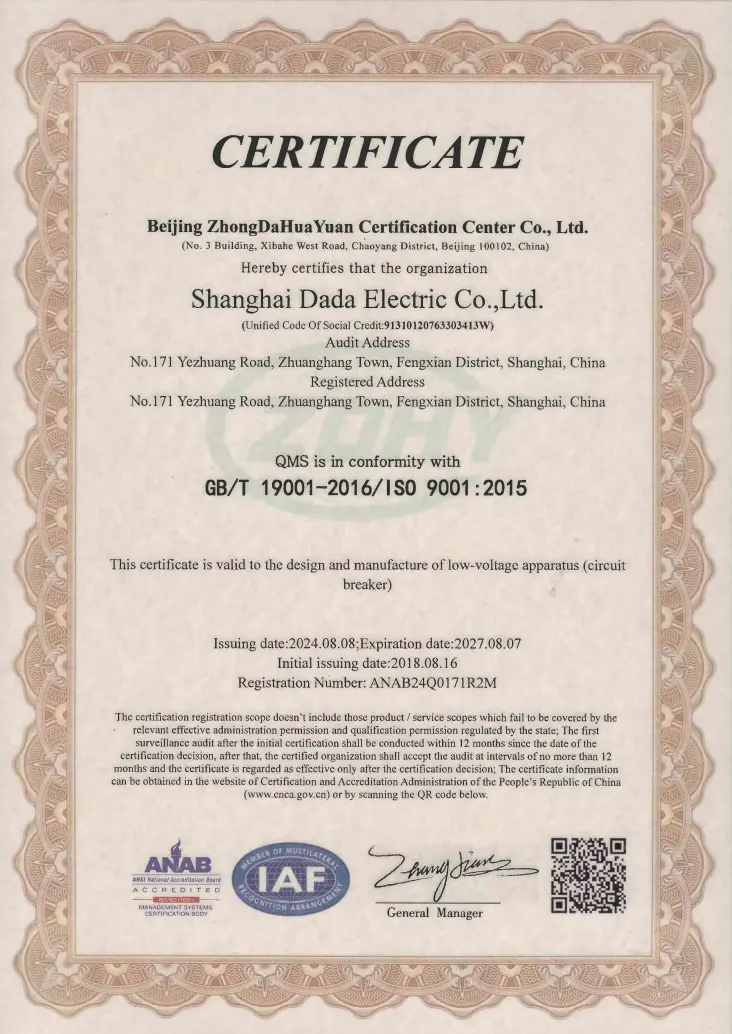

★ Біздің өндірістік мекеме ISO9001:2015 сапа менеджменті жүйесі бойынша сертификатталған.

Типтік қолданбалар

Көп қабатты тұрғын үй: негізгі кіріс немесе еден панельдері (өрт қаупін азайту үшін 300 мА)

Туннельдер мен метролар: ақаусыз ағып кетуді анықтауды қажет ететін маңызды инфрақұрылым

Ауруханалар мен мектептер: ылғалды жерлерде 30 мА қорғаныс (зертхана, дәретхана)

Өнеркәсіптік қондырғылар: жердегі ақауларды бақылайтын мотор фидерлері

Құрылыс алаңдары: персоналды қорғаумен уақытша электр қуатын бөлу

Жиі қойылатын сұрақтар

1-сұрақ: Стандартты MCCB мен ағып кетуден қорғайтын MCCB арасындағы айырмашылық неде?

A1: Стандартты MCCB тек шамадан тыс жүктемеден және қысқа тұйықталудан қорғайды. DAM1L қалдық токты (жердің ағуын) анықтауды қосады — ток жерге ағып кеткенде (мысалы, адам немесе зақымдалған оқшаулау арқылы) электр тогының соғуын немесе өрттің алдын алады.

2-сұрақ: Жеке қорғаныс үшін 100А MCCB RCD пайдалана аламын ба?

A2: 30мА мәніне орнатылған жағдайда ғана. Номиналды ток (100А) жүктеме қабілеттілігін анықтайды; қалдық параметрі (I△n) қауіпсіздік функциясын анықтайды. Соққыдан қорғау үшін I△n In-ге қарамастан ≤30mA болуы керек.

3-сұрақ: RCD тізбегіне неліктен көп фазалы қуат қажет?

A3: Тек бір фазадан қуат алса, бір фазалы ақау ағып кетуден қорғауды өшіреді. CDADA-ның көп фазалы дизайны RCD-нің фаза жоғалуы немесе төмен кернеу (50 В-қа дейін) кезінде де белсенді болып қалуын қамтамасыз етеді, бұл қауіпсіздік үздіксіздігі үшін маңызды.

4-сұрақ: 4P ағып кету MCCB TT немесе TN-S жүйелеріне жарамды ма?

A4: Иә—ол TT, TN-S және IT жүйелеріне арналған. 4P дизайны барлық фазаларды және бейтарапты бұзады, бейтарап жоғары ағынмен сенімді түрде жерге қосылмаған TT жүйелері үшін өте маңызды.

5-сұрақ: Неліктен модульдік RCD + MCCB комбинацияларына қарағанда CDADA таңдау керек?

A5: CDADA DAM1L ұсынады:

● Шағын көлем (екі құрылғыға қарсы біріктірілген)

● Кепілдендірілген үйлестіру (сәйкессіздік қаупі жоқ)

● Төмен құны және сым күрделілігі

● Жоғары сенімділік (бір мөрленген блок)

● Бекітілген сезімталдығы бар RCD құрылғыларымен орнында реттеу мүмкін емес
