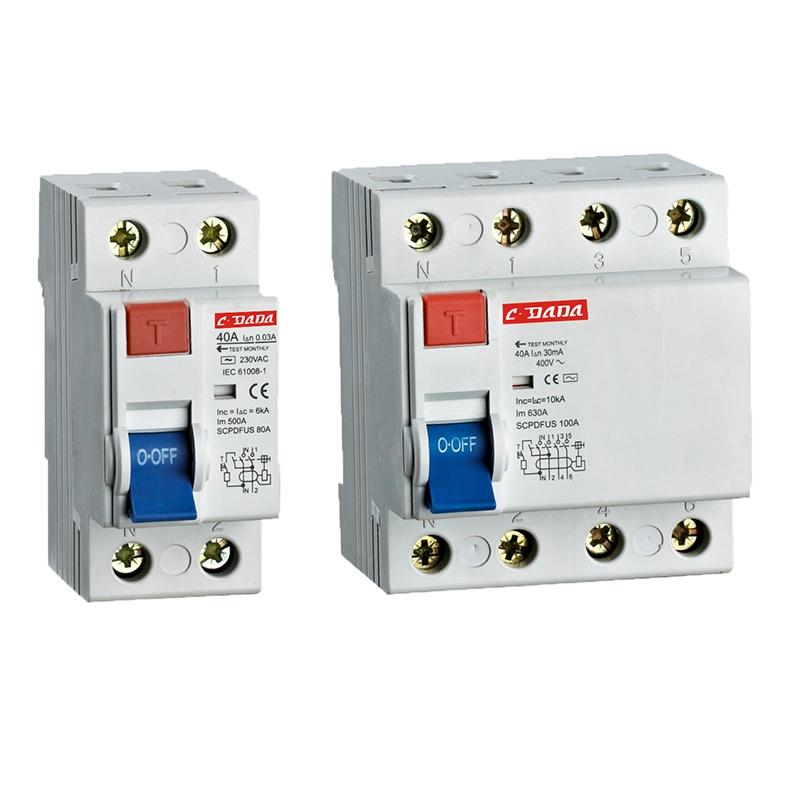

Қалдық токтың ажыратқышы дегеніміз не?

A Қалдық токтың ажыратқышы(RCCB) адамдар мен мүлікті электр тогының соғуынан, өрт қаупінен және ағып кету токтарынан қорғауға арналған маңызды электр қауіпсіздігі құрылғысы. Тұрғын үй, коммерциялық және өндірістік жүктемелер күрделене түсетін заманауи электр жүйелерінде RCCB электр қуатын қауіпсіз бөлуді қамтамасыз етуде маңызды рөл атқарады. Бұл мақала RCCB қалай жұмыс істейтінін, олардың неліктен маңызды екенін, дұрыс үлгіні таңдау жолын, жалпы орнату тәжірибелерін, техникалық қызмет көрсету бойынша кеңестерді және нақты әлем қолданбаларын түсінуге арналған толық нұсқаулықты береді. Ол сондай-ақ оқырмандарға қолайсыздық тудыратын, дұрыс емес өлшемдер және жүйе үйлесімділігі мәселелері сияқты практикалық ауырсынуды шешуге көмектеседі.

Мазмұны

• 1. Қалдық токты ажыратқышқа кіріспе
• 2. Қалдық токтың ажыратқышы қалай жұмыс істейді
• 3. РҚБЖ түрлері және олардың айырмашылықтары
• 4. Негізгі артықшылықтар мен қорғау механизмдері
• 5. RCCB қарсы MCB қарсы RCBO
• 6. Дұрыс RCCB қалай таңдауға болады
• 7. Орнату бойынша нұсқаулықтар және үздік тәжірибелер
• 8. Жалпы мәселелер және ақаулықтарды жою
• 9. Техникалық қызмет көрсету және сынақтан өткізу
• 10. Әртүрлі салалардағы қолданбалар
• 11. Қауіпсіздік стандарттары және сәйкестік
• 12. Жиі қойылатын сұрақтар
• 13. Қорытынды

1. Қалдық токты ажыратқышқа кіріспе

Қалдық токтың сөндіргіші (RCCB) – ток және бейтарап токтар арасындағы теңгерімсіздікті анықтаған кезде тізбекті ажырататын электрлік қорғаныс құрылғысы. Бұл теңгерімсіздік әдетте жерге ағып жатқан токтың ағып кетуін көрсетеді, ол адамдар үшін қауіпті болуы мүмкін немесе электрлік өртке әкелуі мүмкін.

Стандартты қорғаныс құрылғыларынан айырмашылығы, RCCB шамадан тыс жүктемеден немесе қысқа тұйықталу жағдайларынан қорғамайды. Оның орнына, олардың негізгі рөлі - көбінесе 30 мА-ға дейін төмен ағып кету токтарын анықтау арқылы жеке қауіпсіздікті қамтамасыз ету.

2. Қалдық токтың ажыратқышы қалай жұмыс істейді

Қалдық ток сөндіргішінің жұмыс принципі Кирхгофтың ағымдағы заңына негізделген, ол тізбекке кіретін ток одан шығатын токқа тең болуы керек. Қандай да бір айырмашылық бар болса, бұл ағып кетуді көрсетеді.

RCCB ішінде ток трансформаторы кернеулі және бейтарап өткізгіштерді үздіксіз бақылайды. Қалыпты жағдайда магнит өрістері бір-бірін жояды. Дегенмен, ағып кету орын алғанда, теңгерімсіздік өшіру механизмін іске қосады.

• Қалыпты жағдай: Тірі ток = Бейтарап ток
• Ақаулық жағдайы: Тірі ток ≠ Бейтарап ток
• Сапар әрекеті: тізбек лезде ажыратылады (миллисекундтар)

Бұл жылдам жауап RCCB-ларды электр тогының соғуының алдын алуда өте тиімді ететін нәрсе.

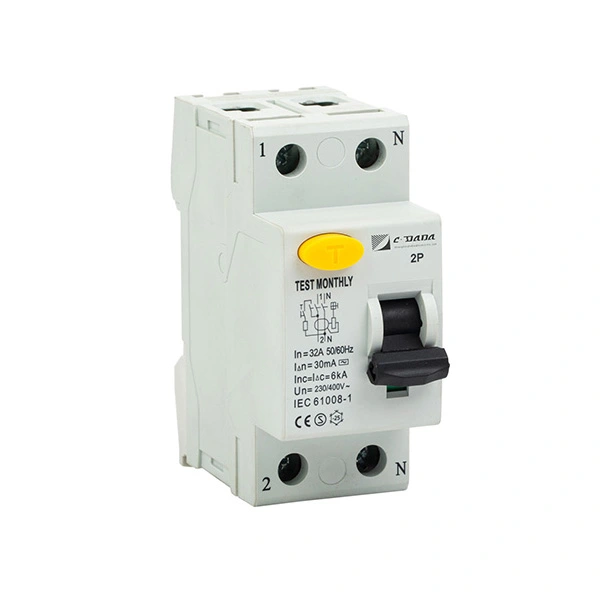

3. РҚБЖ түрлері және олардың айырмашылықтары

Әртүрлі қолданбалар әр түрлі RCCB түрлерін қажет етеді. Төменде ең көп таралған түрлердің жіктелуі берілген:

4. Негізгі артықшылықтар мен қорғау механизмдері

RCCBs заманауи электр жүйелерінде оларды қажет ететін қорғаныстың бірнеше қабаттарын қамтамасыз етеді:

• Электр тоғынан қорғау:Ақаулы тізбектерді бірден ажырату арқылы өлімге әкелетін апаттардың алдын алады.
• Өрттің алдын алу:Сымдарды қызып кетуі мүмкін ағып кетуді тоқтатады.
• Жабдықты қорғау:Жерге тұйықталу салдарынан болатын зиянды азайтады.
• Жоғары сезімталдық:10–30 мА төмен ағып кетуді анықтайды.
• Жылдам жауап беру уақыты:Миллисекундтағы сапарлар.

Бұл артықшылықтар RCCB-ны тұрғын үйлерде де, өнеркәсіптік электр инфрақұрылымында да маңызды етеді.

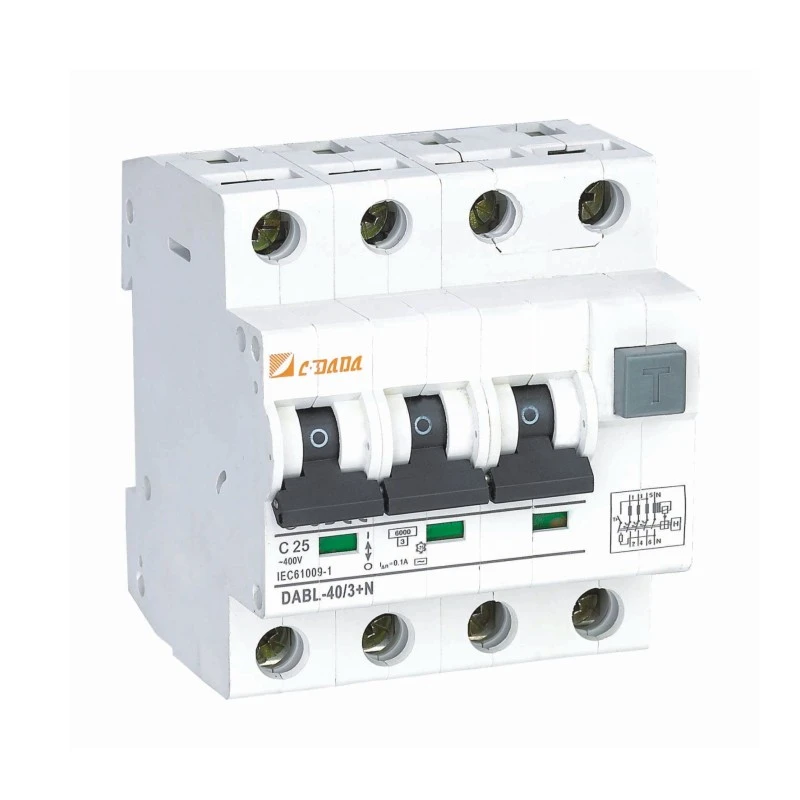

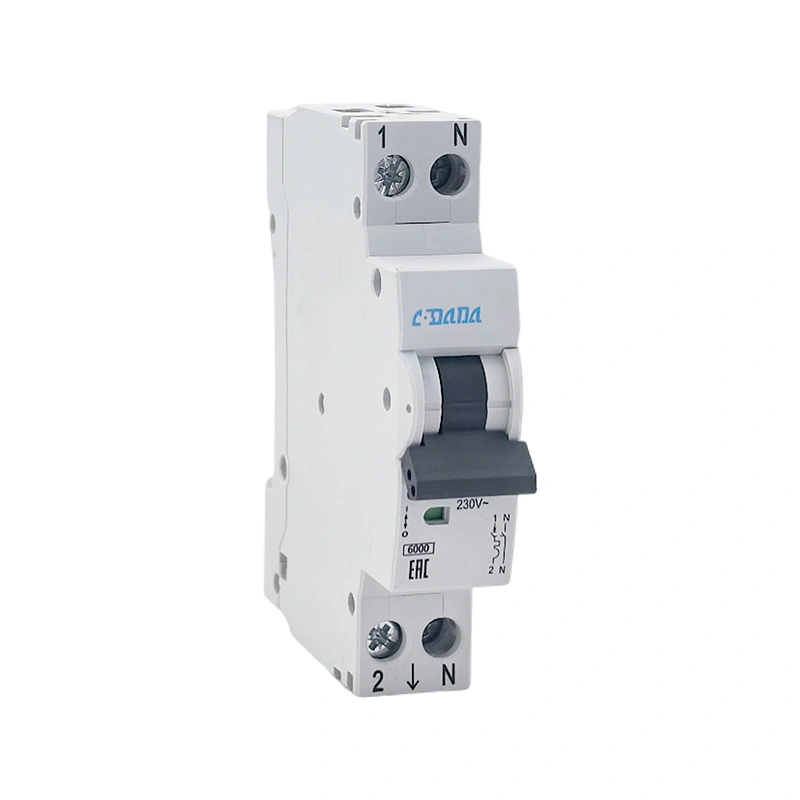

5. RCCB қарсы MCB қарсы RCBO

Көптеген пайдаланушылар RCCB-ді MCB және RCBO-мен шатастырады. Төмендегі кесте айырмашылықтарды түсіндіреді:

Көптеген қондырғыларда RCCB толық қорғанысқа қол жеткізу үшін MCB-мен қатар қолданылады.

6. Дұрыс RCCB қалай таңдауға болады

Дұрыс RCCB таңдау қауіпсіздік пен жүйе тиімділігін қамтамасыз ету үшін өте маңызды. Келесі факторларды қарастырыңыз:

• Номиналды ток:Жүйе жүктемесіне сәйкес келеді (мысалы, 25A, 40A, 63A).
• Сезімталдық деңгейі:Жеке қорғаныс үшін 30мА, өрттен қорғау үшін 100мА–300мА.
• Полюстер саны:Бір фазалы 2 полюсті, үш фазалы жүйелер үшін 4 полюсті.
• Түр таңдау:Жүктеме сипаттамаларына байланысты AC, A немесе B.
• Бренд сенімділігі:Қауіпсіздік жазбалары дәлелденген сертификатталған өндірушілерді таңдаңыз.

7. Орнату бойынша нұсқаулықтар және үздік тәжірибелер

Дұрыс орнату RCCB өнімділігі үшін өте маңызды. Сымдарды дұрыс емес қосу ақаулықтардың қосылуына немесе өшірілмеуіне әкелуі мүмкін.

• Дұрыс фаза мен бейтарап қосылымды қамтамасыз етіңіз.
• Соңғы тізбектердің алдыңғы жағында RCCB орнатыңыз.
• Тізбектер арасында бейтарап сымдарды араластырмаңыз.
• Орнатқаннан кейін сынақ түймесін пайдаланып құрылғыны тексеріңіз.
• Жергілікті электр нормалары мен стандарттарын орындаңыз.

8. Жалпы мәселелер және ақаулықтарды жою

Тіпті жоғары сапалы RCCB құрылғыларында да мәселелер туындауы мүмкін. Міне, жалпы мәселелер мен шешімдер:

• Қолайсыздық тудыруы:Көбінесе бірнеше құрылғылардан ағып кету немесе нашар оқшаулау нәтижесінде пайда болады.
• Қалпына келтіру мүмкін емес:Тұрақты жерге тұйықтауды көрсете алады.
• Сынақ кезінде сапар болмайды:Құрылғы ақаулы болуы мүмкін және ауыстыруды қажет етеді.
• Қызып кету:Бос қосылымдар немесе шамадан тыс жүктеме жағдайларынан туындайды.

9. Техникалық қызмет көрсету және сынақтан өткізу

Тұрақты техникалық қызмет көрсету RCCBs ұзақ мерзімді сенімділігін қамтамасыз етеді:

• Жұмысты тексеру үшін ай сайын сынақ түймесін басыңыз.
• Жыл сайын сым қосылымдарын тексеріңіз.
• Ескірген құрылғыларды 8-10 жыл сайын ауыстырыңыз.
• Түсінің өзгеруі немесе жану белгілерін қадағалаңыз.

10. Әртүрлі салалардағы қолданбалар

Қалдық ток сөндіргіштері әртүрлі секторларда кеңінен қолданылады:

• Тұрғын үй ғимараттары:Ас үйлер, ванна бөлмелері және сыртқы тізбектер.
• Коммерциялық нысандар:Кеңселер, сауда орталықтары және қонақүйлер.
• Өнеркәсіптік зауыттар:Машиналарды қорғау және басқару пульттері.
• Денсаулық сақтау:Өмірді қолдаудың маңызды жүйелері мен зертханалары.
• Электр зарядтау станциялары:Жоғары сезімталдықтағы ағып кетуді анықтау.

11. Қауіпсіздік стандарттары және сәйкестік

RCCB сенімділік пен өнімділікті қамтамасыз ету үшін халықаралық қауіпсіздік стандарттарына сәйкес болуы керек. Бұл стандарттар сапар уақыты, ағып кету сезімталдығы және төзімділік сынағы сияқты параметрлерді анықтайды.

Сәйкестік құрылғының ақаулық жағдайында тұрақты жұмыс істеуін және жаһандық қауіпсіздік талаптарын қанағаттандыруын қамтамасыз етеді.

12. Жиі қойылатын сұрақтар

1-сұрақ: RCCB қысқа тұйықталудан қорғайды ма?
Жоқ, ол тек жердің ағып кетуінен қорғайды. MCB қысқа тұйықталудан қорғау үшін қажет.

2-сұрақ: Неліктен менің RCCB жиі сапарға шығады?
Бұл ақаулы құрылғыларға, оқшаулау мәселелеріне немесе жинақталған ағып кетуге байланысты болуы мүмкін.

3-сұрақ: RCCB жерге тұйықтаусыз жұмыс істей ала ма?
Бұл ұсынылмайды. Тиісті жерге қосу тиімді жұмысты қамтамасыз етеді.

4-сұрақ: RCCB қаншалықты жиі тексерілуі керек?
Кірістірілген сынақ түймесін пайдаланып, кем дегенде айына бір рет.

5-сұрақ: RCCB қызмет ету мерзімі қандай?
Әдетте пайдалану жағдайларына байланысты 8-10 жыл.

13. Қорытынды

Қалдық ток сөндіргіш кез келген электр жүйесіндегі ең маңызды қауіпсіздік құрылғыларының бірі болып табылады. Ол миллисекунд ішінде ағып кету токтарын анықтау және тізбектерді ажырату арқылы өмірді сақтайтын қорғанысты қамтамасыз етеді. Үйлерде, зауыттарда немесе коммерциялық ғимараттарда пайдаланылғанына қарамастан, RCCB электр тогының соғу қаупін және өрт қаупін айтарлықтай төмендетеді.

Тиісті түрді таңдау, оны дұрыс орнату және оны үнемі күтіп ұстау ұзақ мерзімді қауіпсіздік пен жүйе тұрақтылығын қамтамасыз етеді. Электр қуатына қойылатын талаптар өсіп келе жатқандықтан, RCCB қазіргі заманғы қуат тарату жүйелерінің негізгі құрамдас бөлігі болып қала береді.
