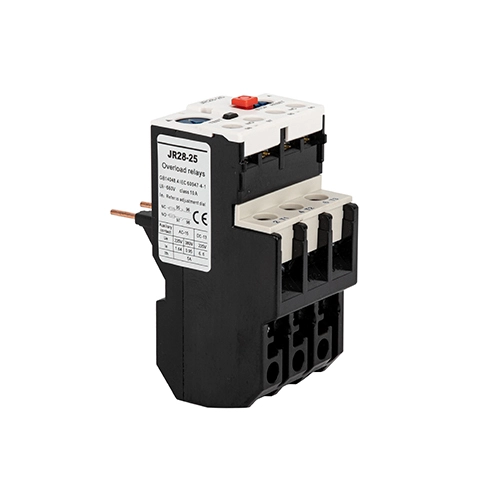

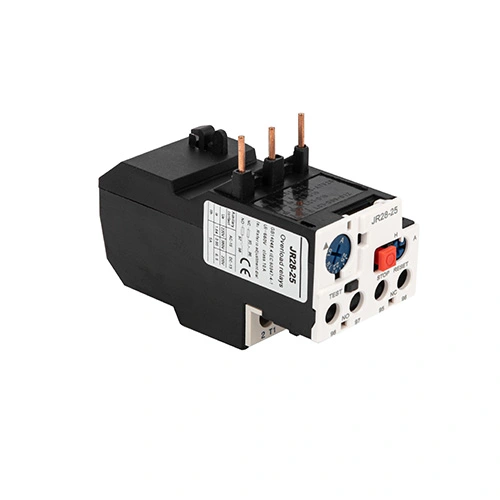

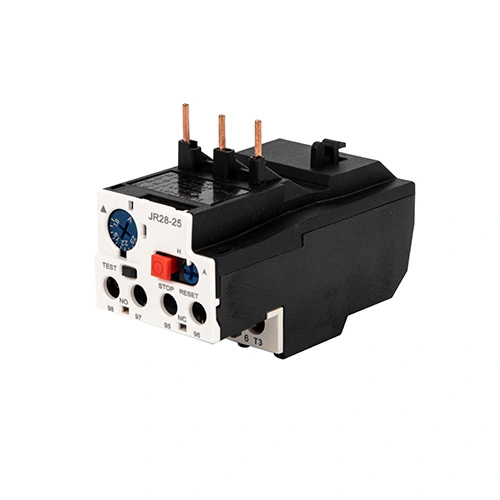

JR28 термиялық артық жүктеме релесі

Қытайдағы сенімді өндіруші CDADA әзірлеген сенімді және интеллектуалды қорғаныс шешімі JR28 термиялық шамадан тыс жүктеме релесі арқылы қозғалтқыштарыңызды қорғаңыз. CDADA D сериялы контакторларымен (D9 - D150) үздіксіз интеграцияға арналған JR28 релесі мыналарға қарсы жан-жақты қорғанысты қамтамасыз етеді:

● Шамадан тыс жүктемелер

● Фазалық ақау (бір фазаның жоғалуы)

● Қозғалтқыштың тым ұзақ іске қосылу уақыты

● Ротордың ұзақ тоқтап қалуы

0,1А-дан 140А-ға дейінгі кең реттелетін ток диапазоны бар JR28 сериясы шағын желдеткіштерден ірі өнеркәсіптік сорғылар мен компрессорларға дейінгі қолданбаларды қамтиды. Онда басқару тізбегін тексеруге арналған сынақ түймесі, анық өшіру индикаторы, қолмен немесе автоматты түрде қалпына келтіруді таңдау және рұқсат етілмеген реттеулерді болдырмау үшін тығыздалатын қақпақ бар. Дәлелденген биметалдық жылу технологиясына негізделген және IEC 60947-4-1 стандартына сәйкес, CDADA JR28 бүкіл әлем бойынша талап етілетін ортада сенімді, техникалық қызмет көрсетуге ыңғайлы қозғалтқыш қорғанысын қамтамасыз етеді.

Негізгі спецификациялар

Серия: JR28 термиялық артық жүктеме релесі

Бренд: CDADA | Өндіруші: Shanghai DADA Electric CO.,LTD

Үйлесімділік: D9, D12, D18 … D150 контакторларына арналған (LC1-D/F сериялары)

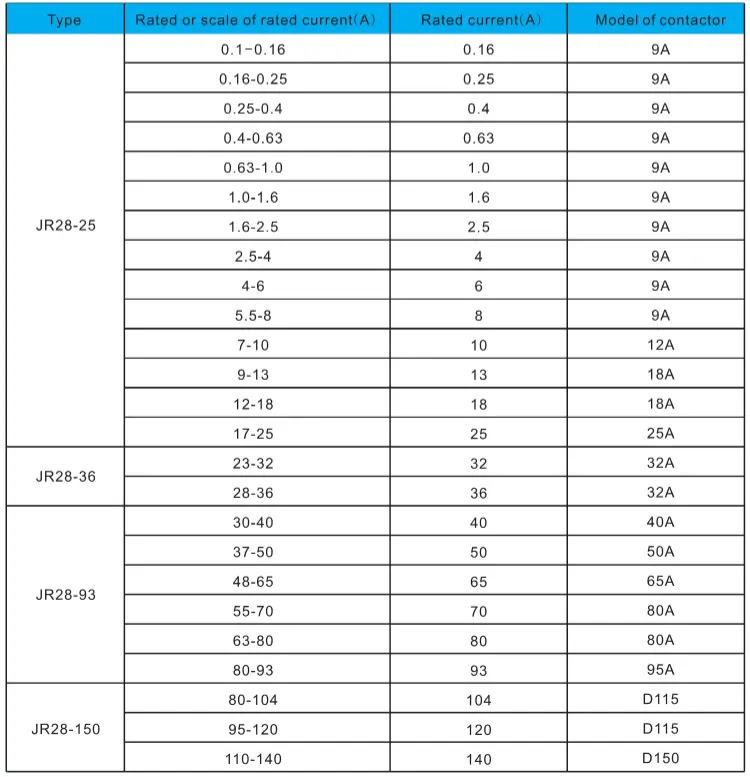

Номиналды ток диапазоны: 0,1A – 140A (бірнеше үлгілер: JR28-25, JR28-36, JR28-93, JR28-150, т.б.)

Полюстер: 3-полюс (барлық фазаларды теңгерімсіздікті бақылайды)

Қорғау функциялары:

★ Жылулық шамадан тыс жүктеме

★ Фазалық ақауларды анықтау

★ Ұзақ басталу уақытын бақылау

★ Ротордың тоқтауын қорғау

Қалпына келтіру режимі: қолмен немесе автоматты (селектор қосқышы арқылы)

Сынақ түймесі: сапарды имитациялайды — NO және NC қосалқы контактілерін белсендіреді

Тоқтату түймесі: тек NC контактісін ашады (төтенше сигнал беру үшін)

Сапар көрсеткіші: визуалды жалауша өшіру күйін көрсетеді

Параметр құлпы: Қақпақты бұрмалауға қарсы жұмыс істеу үшін жабуға болады

Көмекші контактілер: Стандартты 1NO + 1NC (дабыл, PLC кері байланысы немесе блоктау үшін)

Орнату: үйлесімді CDADA контакторларына тікелей қосылатын дизайн

Сертификаттау: IEC/EN 60947-4-1 сәйкес (CE құжаттамасы бар)

Неліктен CDADA JR28 термиялық жүктеме релесін таңдау керек?

★  Кең ағымдағы қамту

0,1А-дан 140А-ға дейін — бөлшек HP қозғалтқыштарынан бастап 110кВт+ өндірістік жетектерге дейін барлығын қолдайды.

★ D-сериялы контакторлармен толық үйлесімділік

D9-дан D150-ге дейін сәйкес келетіндей етіп жасалған — тамаша механикалық және жылулық үйлестіруді қамтамасыз етеді.

★ Жетілдірілген диагностикалық мүмкіндіктер

★ TEST түймесі электр қуатын үзбей басқару сымдарын тексереді

★ ТОҚТАТУ түймесі сыртқы сигнал беруді қосады

★ Сапар көрсеткіші ақауларды жоюды жылдамдатады

★ Өнеркәсіптік дәрежедегі сенімділік

Шынайы биметалдық жылу механизмі (электрондық емес) — EMI, кернеудің жоғарылауы және бағдарламалық құрал ақауларына иммунитет.

★ Қауіпсіздік пен сәйкестікке дайын

Жабылатын қақпақ құлыпталған параметрлерге арналған ISO, CE және зауыттық аудит талаптарына сәйкес келеді.

★ үнемді қорғау

Мотордың күйіп қалуын болдырмайды, жұмыс уақытын қысқартады және жабдықтың қызмет ету мерзімін ұзартады — OEM және жүйелік интеграторлар үшін өте қолайлы.

★ Қаптама мәліметтері өнімге байланысты өзгереді. Біз бұл ақпаратты баға ұсыныстарымыз бен орау тізімдерімізде береміз. Стандартты экспорттық қораптар оңтайлы паллетизацияға және контейнерді тиеуге арналған.

Типтік қолданбалар

★ Мотор стартер жинақтары: сорғыларға, желдеткіштерге, конвейерлерге арналған контакторлармен жұптастырылған

★ HVAC жүйелері: салқындатқыштар, салқындату мұнаралары, ауа өңдегіштері

★ Су және ағынды сулар: суасты және ортадан тепкіш сорғылар

★ Өндіріс: араластырғыштар, экструдерлер, орау желілері

★ Тау-кен өнеркәсібі және құрылыс: ұсақтағыштар, көтергіштер, желдеткіштер

Жиі қойылатын сұрақтар

1-сұрақ: JR28 мен LRD серияларының айырмашылығы неде?

A1: Екеуі де CDADA термиялық шамадан тыс жүктеме релесі. JR28 сериясы жоғары токтарды (140А дейін) қолдайды және үлкенірек контакторларға (D150 дейін) арналған, ал LRD әдетте төменгі диапазондарды (～104А дейін) қамтиды. Функционалды түрде олар ұқсас қорғанысты ұсынады, бірақ JR28 ауыр салмақты өнеркәсіптік пайдалану үшін оңтайландырылған.

2-сұрақ: JR28 термиялық шамадан тыс жүктеме релесін CDADA емес контакторлармен пайдалануға болады ма?

A2: Кейбір жағдайларда мүмкін болғанымен, оңтайлы өнімділік пен кепілдік қолдау CDADA D сериялы контакторларымен (D9–D150) жұптастыруды қажет етеді. Механикалық сәйкестік, жылуды бөлу және үйлестіру қисықтары жүйе ретінде тексеріледі.

3-сұрақ: JR28-де фазалық ақаудан қорғау қалай жұмыс істейді?

A3: Егер бір фаза жоғалса, қалған екі өткізгіш теңгерімсіз ток өткізеді, бұл биметалдық жолақтарда асимметриялық қыздыруды тудырады. JR28 бұл теңгерімсіздікті анықтайды және қозғалтқыш орамасының зақымдалуын болдырмай, қалыпты шамадан тыс жүктемеден жылдамырақ қозғалады.

4-сұрақ: Қолмен қалпына келтіру автоматты қалпына келтіруге қарағанда қауіпсіз бе?

A4: Иә — маңызды жүйелер үшін. Қолмен қалпына келтіру операторды қайта қосу алдында ақауды тексеруге және жоюға мәжбүр етеді. Автоматты қалпына келтіру үздіксіздік басымдық берілген (мысалы, салқындату сорғылары) бақылаусыз немесе қашықтағы жабдық үшін қолайлы.

5-сұрақ: Неліктен әлемдік брендтерге қарағанда CDADA JR28 таңдау керек?

A5: CDADA ұсынады:

● Жоғары дәлдіктегі шынайы термиялық дифференциалдық механизм

● D9–D150 контакторларымен толық үйлесімділік—қосу және ойнату сенімділігі

● Бір ықшам құрылғыда сынау, тоқтату, қалпына келтіру және пломбалау функциялары

● CE сәйкес сапамен бәсекеге қабілетті баға

● Жаһандық тұтынушылар үшін жылдам техникалық қолдау және ағылшын тіліндегі құжаттама
