OEM/ODM Жерден ағып кетуді ажыратқышты жеткізуші

Сізге жоғары сапалы және берік Жерден ағып кетуді ажыратқыштар қажет пе?CDADAкешенді OEM теңшеу шешімдерін ұсынады. Өз зауытымыз бар сенімді өндіруші ретінде біз өнімдерімізге 3 жылдық кепілдік береміз.

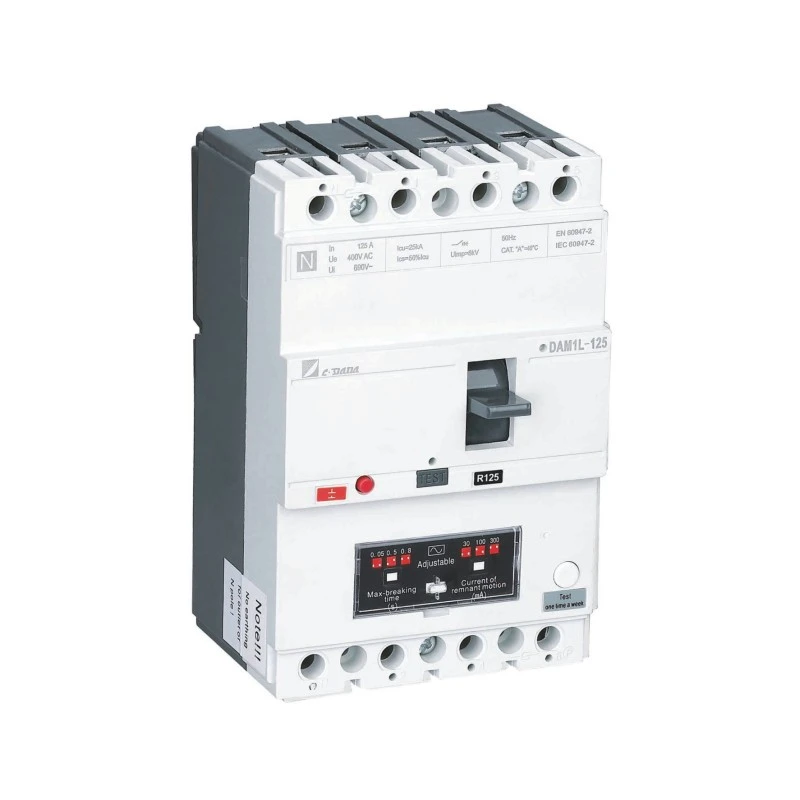

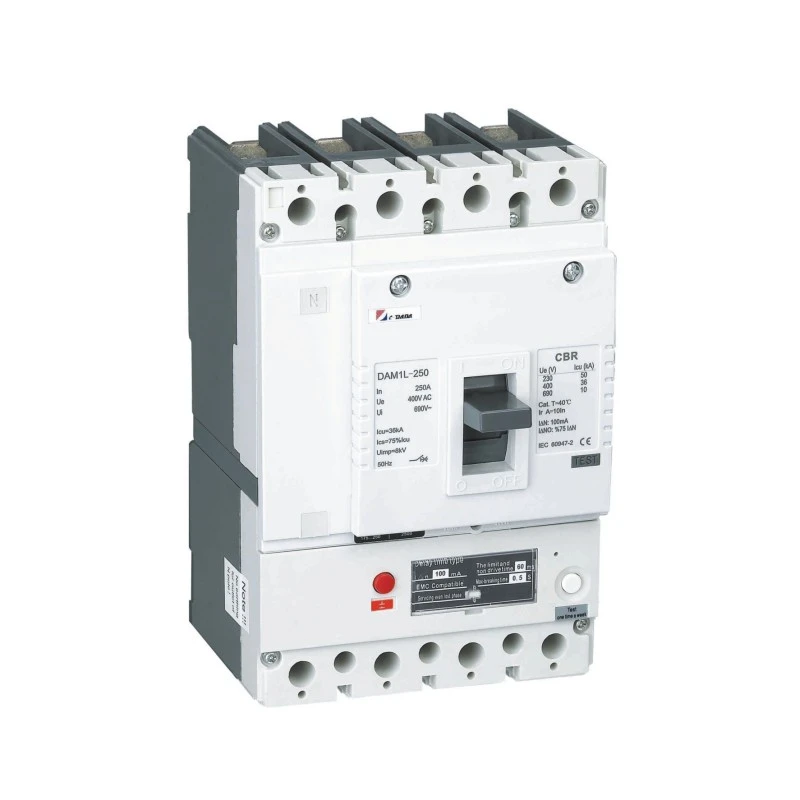

Жерден ағып кетуді ажыратқыш (CBR) дегеніміз не?

АнЖерге ағып кетуді ажыратқыш (CBR), ретінде де белгіліИнтегралды асқын ток қорғанысы (CBR) бар жерге ағып кетуді ажыратқыш IEC 60947-2 B қосымшасына сәйкес, біріктіретін күрделі төмен вольтты қорғаныс құрылғысықалдық токтан (жердің ағуынан) қорғау біргешамадан тыс жүктемеден және қысқа тұйықталудан қорғау бір қалыпталған корпус бірлігінде. дейін номиналды кернеулерде жұмыс істейді415В айнымалы ток (50/60Гц) бастап ағымдағы рейтингтермен16A - 800A, CBR өнеркәсіптік, коммерциялық және маңызды инфрақұрылымдық қолданбалар үшін кешенді қорғаныс құрылғылары ретінде қызмет етеді.

Дербестен айырмашылығыҚалдық токтың ажыратқыштары (RCCBs)тек жерге ағып кетуден қорғауды қамтамасыз ететін CBRs біріктіреді:

Жылу-магниттік немесе электронды асқын токтан қорғау (L-S-I қисықтары)

Қалдық токты анықтау (10мА - 1000мА сезімталдық)

Қысқа тұйықталуды ажырату қабілеті 85 кА дейін

Бұл біріктіру бөлек MCB/RCCB комбинацияларының қажеттілігін жояды, орнату кеңістігін азайтады және үйлестіру сенімділігін арттырады.

Өнім санаттары және конфигурациялары

Классификация	Түр	Ағымдағы диапазон	Негізгі сипаттамалар
Қалдық ток түрі	AC теріңіз	16A – 800A	Тек қана синусоидалы айнымалы ток қалдық токтарды, жалпы мақсаттағы қолданбаларды анықтайды
Қалдық ток түрі	А түрі	16A – 800A	Айнымалы ток + пульсирленген тұрақты токты (түзетілген айнымалы ток), заманауи электронды жүктемелерді анықтайды
Сезімталдық (IΔn)	Жоғары сезімталдық	10мА – 30мА	Персоналды қорғау, медициналық орындар, ылғалды жерлер
	Орташа сезімталдық	100мА – 300мА	Өрттен қорғау, жалпы өндірістік
	Төмен сезімталдық	500мА – 1000мА	Ағуы жоғары қондырғыларда өрттің алдын алу, селективті қорғаныс
Уақытты кешіктіру	Лездік	Барлық рейтингтер	Жалпы мақсат, 5×IΔn кезінде <40мс
Уақытты кешіктіру	Таңдамалы (S-түрі)	100мА – 1000мА	Кешіктірілген өшіру (1×IΔn кезінде 130-500 мс), жоғары ағынды дискриминация
Полюс конфигурациясы	4-полюс	16A – 800A	Үш фазалы + бейтарап, реттелетін бейтарап қорғаныс (50-100%)
Монтаждау	Бекітілді	16A – 800A	Тікелей шинаға қосылу, үнемді

Сыйымдылық дәрежесі:

Стандартты (N): 25кА – 36кА (Тарату желілері)

Жоғары (S): 50кА – 70кА (Өнеркәсіптік желі)

Өте жоғары (H): 85кА (қуат инфрақұрылымы)

Негізгі функциялар және қорғаныс мүмкіндіктері

Біріктірілген қорғаныс функциялары

Функция	Анықтау принципі	Техникалық параметрлер
Шамадан тыс жүктемеден қорғау (L)	Биметаллдық термиялық кеңею немесе электронды RMS зондтау	0,8 – 1,0 × Орнату кезінде, кері уақыт қисығы, ±10% дәлдік
Қысқа тұйықталу кідірісі (S)	Электрондық уақыт немесе магниттік кідіріс	2-10 × In, 0,1s – 0,5s кідіріс, селективті үйлестіру
Лездік сапар (I)	Магниттік соленоид немесе электронды лездік	5-20 × In, <20мс жұмыс, ток шектеуі
Жердің ағуы (G/Δ)	Негізгі баланстық ток трансформаторы (CBCT)	10mA – 1000mA IΔn, ±10% сезімталдық дәлдігі
Жерге тұйықталу (GF)	Векторлық қосынды токты анықтау	20-100% In, 0,1с-1,0с кідіріс, негізгі баланс әдісі
Өзін-өзі бақылау	Ішкі тізбектің тұтастығын тексеру	Үздіксіз CBCT және өшіру катушкаларын бақылау, ақаулық дабылының шығысы

Қалдық токты анықтау технологиясы

TheНегізгі баланстық ток трансформаторы (CBCT) немесеТороидальды трансформатор жердің ағып кетуінен қорғаудың негізін құрайды:

Қалыпты жұмыс: Барлық ток өткізгіштер (фаза + бейтарап) тороидальды өзек арқылы өтеді. Теңгерілген токтар нөлдік таза ағынды жоққа шығаратын қарама-қарсы магнит өрістерін тудырады - екінші реттік ток индукцияланбайды.

Ақаулық жағдайы: Ағып кету тогы жерге ағып жатқанда (оқшаулаудың бұзылуы немесе адамның жанасуы арқылы) ток теңгерімсіздігі тороидтық өзекте қалдық магнит ағынын жасайды. Бұл ағын екінші реттік орамдағы кернеуді тудырады, сезімтал реле немесе электронды қосу тізбегіне қуат береді.

IEC 61008/61009 бойынша сапар сипаттамалары:

1 × IΔn: Сапар ≤ 300 мс (лезде), ≤ 500 мс (таңдаулы S-түрі)

2 × IΔn: Сапар ≤ 150 мс (лезде), ≤ 200 мс (S-түрі)

5 × IΔn: Сапар ≤ 40 мс (лезде), ≤ 150 мс (S-түрі)

Қолдану орталары және пайдалану жағдайлары

Өнеркәсіп секторы	Арнайы қолданба	Типтік сипаттамалар
Деректер орталықтары	Негізгі тарату, UPS айналма жолы, шина-муфта қорғанысы	250A-500A, A түрі, 300mA S-типті селективті, 70кА Icu, байланыс қосылған
Денсаулық сақтау нысандары	Аурухананың негізгі дистрибуциясы, медициналық IT жүйелері, операциялық залдар	100A-400A, A түрі, 10mA/30mA жоғары сезімталдық, оқшаулауды бақылау
Өндірістік зауыттар	Қозғалтқышты басқару орталықтары, дәнекерлеу жабдықтары, ауыспалы жылдамдықты жетектер	160A-500A, B түрі (VFD үшін), 300mA, 50kA Icu, электрондық сапар
Коммерциялық ғимараттар	Көп қабатты тарату, сауда орталықтары, әуежайлар	125A-400A, A түрі, 100mA/300mA, 36kA Icu
Мұнай және газ / Теңіз	Теңіз платформалары, бұрғылау қондырғылары, кеме энергетикалық жүйелері	250A-500A, A түрі, 500мА, тропикизацияланған (T2), коррозияға төзімді

Өндіріс процесі және өндірістің жұмыс процесі

Дәл өндіріс реті

Шикізат IQC → Тороидтық трансформатор өндірісі → Қалыптастырылған қорапты жасау → Байланыс жүйесін құрастыру → Электрондық сапар блогын біріктіру → Қалдық ток модулін калибрлеу → Бастапқы құрастыру → Кешенді сынақ → Соңғы QC → Қаптама

Өндірістің маңызды кезеңдері

Сахна	Процесс мәліметтері	Сапаны бақылау нүктелері
Тороидальды трансформатор орамасы	Жоғары өткізгіштігі бар нанокристалды немесе ферритті өзек (μr > 10 000), бастапқы (өткізу) және қайталама (сезгіш) орамалардың дәл орамасы, вакуумды сіңдіру	Негізгі магниттелу қисығын тексеру, 1×IΔn ±5% кезіндегі қайталама кернеу, оқшаулау кедергісі >100МΩ
CBCT интеграциясы	Барлық фазалық/нөлдік өткізгіштердің айналасына тороидальды ядроны орнату, сыртқы магнит өрістерінен қорғау, реле/электроникаға қосу	6×In жүктемесі бар тепе-теңдік сынағы (қолайсыз сапар), 3-ші гармоникаға иммунитет
Қалдық токтың өту механизмі	Сезімтал поляризацияланған реле (5-50 мВт өшіру қуаты) немесе электрондық MOSFET триггері, негізгі өшіру жолағына механикалық муфта	Қозғалыс қуатын тексеру, жауап беру уақыты <20мс, температура тұрақтылығы -25°C - +70°C
Қалыптастырылған корпус өндірісі	BMC термореактивті пластик (DMC-2) инъекциялық қалыптау, 150-180°C қатайту, жоғары бақылау кедергісі >600В	Өлшемдік төзімділік ±0,1мм, диэлектрлік беріктігі >15кВ/мм, отқа төзімді UL 94 V-0
Негізгі контактілер жинағы	Күміс жалатылған мыс (AgNi 90/10) контактілері, CNC өңделген қолдар, азот атмосферасында пісіру	Жанасу кедергісі <50μΩ, күміс қалыңдығы 8-12μm (XRF), қаттылық HV 100-150
Электрондық саяхат бірлігін бағдарламалау	Микропроцессор негізіндегі LSIG+Δ қорғау, микробағдарламаны жүктеу, қисық калибрлеу, байланыс протоколын орнату	±5% ток дәлдігі, ±10% уақыт дәлдігі, ZSI (Zone Selective Interlocking) тексеру
Соңғы интеграция және калибрлеу	Қалдық ток модулі, механикалық блоктау, тұтқа механизмі бар жылу-магниттік немесе электронды өшіру жүйесін құрастыру	Біріктірілген асқын ток + жерге ағып кетуді тексеру, диэлектрлік төзімділік 3кВ/1мин

Бастапқы шикізат және құрамдас бөліктердің техникалық сипаттамалары

Құрамдас	Материалдың сипаттамасы	Жеткізуші стандарттары	Негізгі қасиеттер
Тороидальды ядро (CBCT)	Нанокристалды қорытпа (Finemet) немесе Mn-Zn ферриті (PC40)	IEC 60404-8, JIS C 2531	Жоғары өткізгіштік μr > 10 000, төмен коэрцивтілік <2А/м, қанығу ағынының тығыздығы >1,2Т
Сезгіш катушка сымы	Эмальданған мыс сым (0,05-0,1 мм), F класы 155°C	IEC 60317	Бұзылу кернеуі >1кВ, икемділік >10× диаметрі, дәнекерлеу қабілеті 390°C
Сапар эстафетасы	Поляризацияланған ысырмалық реле, сезімталдық 5-50 мВт	IEC 61810	Жауап беру уақыты <10мс, катушка кедергісі 1-5кОм, механикалық қызмет ету мерзімі >10⁶ операциялар
Қалыпталған корпус корпусы	BMC (Bulk Molding Compound) DMC-2, шыны талшықты күшейтілген	IEC 60664-1, UL 94 V-0	Бақылау индексі >600В, ыстыққа төзімділік 180°C, соққы күші >8 кДж/м²
Негізгі контактілер	Электролиттік мыс (Cu-ETP) + Күміс-никельмен қаптау (AgNi 90/10)	ASTM B152	Өткізгіштік ≥100% IACS, доға эрозиясына төзімділік, дәнекерлеуге қарсы қасиеттер
Биметалл элементтері	Инконель/пассивтелген болат композиті (ASTM TM2)	ASTM B388	Ауысу жылдамдығы 0,15-0,25мм/°C, ұзақ мерзімді тұрақтылық ±3%, сусымалыға төзімділік
Электрондық компоненттер	Өнеркәсіптік деңгейдегі ПХД, Холл-эффект сенсорлары, ARM Cortex-M4 процессорлары	IEC 60721-3-3, IEC 61000	Жұмыс температурасы -25°C және +70°C, EMC иммунитеті 4-деңгей, SIL 2 қабілетті
Терминалдар	T2 мыс (C11000) қалайы жалатылған (8-12 мкм)	ASTM B187/B16	Ток тығыздығы 1,2-1,5 А/мм², айналу моменті 5-15Нм, коррозияға төзімділік
Жұмыс механизмі	Серіппелі болат (SWOSC-V) немесе тот баспайтын болат (301)	JIS G 3560	Шаршау мерзімі >20 000 цикл, созылу күші 1800-2000МПа, релаксация <5%

Стандарттарға сәйкестік және сынақ хаттамалары

Халықаралық стандарттар шеңбері

Стандартты	Қолдану аясы	Қолданылатын рейтингтер
IEC 60947-2 В қосымшасы	Қалдық токтан қорғауды (ЦБР) қамтитын ажыратқыштар	Өнеркәсіптік CBR >80A, кешенді қорғаныс
EN 60947-2	IEC 60947-2 еуропалық үйлестірілген нұсқасы	CE белгісі, ЕО нарығының сәйкестігі
GB/T 14048.2	Қытайдың ұлттық стандартының баламасы	CCC сертификаты, Қытай нарығы

Міндетті типті сынақтар (IEC 60947-2 + B қосымшасы)

Сынақ санаты	Арнайы тест	Қабылдау критерийлері
Қалдық ток өнімділігі	1×IΔn, 2×IΔn, 5×IΔn кезінде өшіру уақыты	≤300мс, ≤150мс, ≤40мс (лезде); S-түрі: ≤500ms, ≤200ms, ≤150ms
	0,5×IΔn кезінде өшірілмеуі	2× номиналды кешігу уақытында сапар жоқ
	Токқа төзімділік (8/20μс, 3кА)	Қолайсыз сапар жоқ, A түрі: 250А импульс, F түрі: 1000A, B түрі: 3000A
Артық токтан қорғау	In номиналды температураның көтерілуі	Терминалдар ≤80K, корпус ≤40K
	Қысқа тұйықталу (Icu/Ics)	3 операция, сәтті үзіліс, диэлектрлік қалпына келтіру
	Сапар қисығын тексеру (L-S-I)	±10% ток дәлдігі, ±20% уақыт дәлдігі
Диэлектрлік қасиеттер	Қуат жиілігіне төзімділік (2,5кВ-3,5кВ/1мин)	Бұзылу жоқ, жарқыл жоқ
Диэлектрлік қасиеттер	Импульсқа төзімділік (8кВ 1,2/50мкс)	Бұзатын разряд жоқ
Механикалық және экологиялық	Механикалық төзімділік (10 000-20 000 цикл)	Параметрлердің ауытқуы <5%, сәтсіздік жоқ
Механикалық және экологиялық	EMC иммунитеті (IEC 61000-4 сериясы)	Сәулеленген/өткізілген кедергіден қолайсыздық тудырмайды

Зауыттық сапаны бақылау және тексеру стандарттары

Кіріс материалының QC (IQC)

Материал	Тексеру заттары	Үлгі алу жоспары	Жабдық
Тороидты өзектер	Магниттік өткізгіштік, қанығу ағыны, өзек шығындары	Бір партияға, B-H қисық сынағы	B-H анализаторы, кедергі анализаторы
Сезімтал сым	Диаметрі, оқшаулау қалыңдығы, бұзылу кернеуі	AQL 0,65	Микрометр, диэлектрлік сынауыш
BMC пластикалық қоспасы	Шыны құрамы, тұтқырлығы, қатаю сипаттамалары, бақылау индексі	Әр топтама, COA + сынағы	Реометр, DSC анализаторы, бақылау сынау аппараты
Күміс жалататын ерітінді	Металл концентрациясы, рН, қоспалар	Күнделікті мониторинг	Атомдық абсорбциялық спектрометр
Электрондық компоненттер	Функция сынағы, параметрді тексеру, микробағдарлама нұсқасы	100% AOI, 5% функционалды	LCR өлшегіш, осциллограф, шекаралық сканерлеу

Процесстегі сапаны бақылау (IPQC)

Станция	Басқару параметрлері	Жиілік	Әдіс
Тороидальды трансформатор орамасы	Бұрылыстар қатынасы, индуктивтілік, оқшаулау кедергісі	Әрбір бірлік	LCR өлшегіш, оқшаулауды сынаушы
CBCT жинағы	Номиналды жүктемемен теңгерімді сынау, гармоникаға иммунитет	Әрбір 100 бірлік	Бастапқы айдау сынағы, гармоникалық генератор
Қалдық токты калибрлеу	IΔn кезіндегі сапар шегі, жауап беру уақыты, 0,5×IΔn кезінде шықпау	Әрбір бірлік	Автоматтандырылған RCD сынақ құралы (0,5-1000 мА бағдарламаланатын)
Негізгі контактілер жинағы	Байланыс аралығы, қысым, туралау, қарсылық	Әрбір 100 бірлік	Күшті өлшегіш, микроомметр
Қорытынды интеграция	Біріктірілген асқын ток + жерге ағып кетуді тексеру	Әрбір бірлік	Біріктірілген сынақ стенді (бастапқы инъекция + ағып кетуді модельдеу)

Соңғы сапаны бақылау (FQC) және шығыс QC (OQC)

Сынақ элементі	Стандартты	Үлгі өлшемі
Ағымдағы қалдық сапар уақыты	IEC 61008/61009 бойынша 1×IΔn, 2×IΔn, 5×IΔn	100%
0,5×IΔn кезіндегі сапарсыз сынақ	2× номиналды кешігу уақыты	100%
Артық токтың қозғалыс қисығы	1,05×In, 1,25×In, 5×In, 10×In	100%
Диэлектрикке төзімді кернеу	2,5кВ айнымалы ток/1мин	100%
Оқшаулауға төзімділік	>100МΩ @ 500В тұрақты ток	100%
Байланыс кедергісі	Әр полюсте <50μΩ	100%
Момент таңбасын тексеру	Сипаттамаға сәйкес терминалды қатайту	100%
Көрнекі және өлшемді тексеру	Критикалық өлшемдерде нөлдік ақаулар	100%
Тұрақтылығын белгілеу	Еріткішпен сүрту, абразивті сынау	AQL 1.0
Қаптаманың тұтастығы	Құлау сынағы, діріл (ISTA 3A)	Лот бойынша

Өндірістік инфрақұрылым және өндірістік мүмкіндік

Жетілдірілген өндіріс жабдығы

Жабдық санаты	Машинаның спецификациясы	Функция	Сыйымдылығы
Тороидты орау машиналары	Кернеуді реттейтін автоматтандырылған тороидты орам	CBCT бастапқы/екінші орамасы, дәл қабаттау	5000 трансформатор/тәулігіне
Негізгі күйдіру пеші	Азот атмосферасымен вакуумды күйдіру	Нанокристалды өзекті термиялық өңдеу, кернеуді жеңілдету	2000 ядро/партия
Инъекциялық қалыптау	300 тонналық BMC термосфералық пресс	CBR корпусы, доғалық шұңқыр, терминал блоктары	Күніне 3000 жағдай
CNC өңдеу	5 осьті тік өңдеу орталығы	Контактілерді дәл өңдеу, күрделі геометриялар	Айына 8 000 байланыс жинағы
Беттік өңдеу	Күміс жалатудың автоматтандырылған желісі	Байланыс жабыны 8-12мкм, қалыңдығы біркелкі ±1мкм	4000 кг/тәу
Ассамблея	Еңбек жинақтау жасушалары	Механизмді құрастыру, CBCT интеграциясы, калибрлеу	Әр желіге тәулігіне 1500 бірлік
Сынақ жабдығы	Біріктірілген CBR сынақ стенді	Аралас артық ток + қалдық токты тексеру	300 бірлік/сағ
	EMC сынақ камерасы (3м/10м, Teseq)	Электрондық блоктар үшін иммунитет/шығару сынағы	50 бірлік/тәулігіне

Өндіріс қуаты және жеткізу уақыты

Өнім санаты	Айлық сыйымдылық	Стандартты жеткізу уақыты	Шұғыл тапсырыс беру мүмкіндігі
CBR 4P (16A-125A)	10 000 бірлік	4-5 апта	3 күн (қор компоненттері)
CBR Industrial (160A-400A)	8 000 бірлік	4-5 апта	5 күн
CBR Heavy Industrial (630A-800A)	3000 бірлік	4-5 апта	7 күн
Арнайы конфигурациялар (арнайы IΔn, қисық сызықтар)	Жоба негізі	5-6 апта	2 апта

Инженерлік және техникалық команда құрылымы

Бөлім	Персонал	Сараптама	Жауапкершіліктер
ҒЗТКЖ инженериясы	5 инженер	Қалдық ток технологиясы, магниттік сенсордың дизайны, енгізілген жүйелер, қуат электроникасы	Жаңа CBR әзірлемелері, B/F/B+ типті инновациялар, патенттік портфолио (40+ патент)
Процесс инженериясы	18 инженер	Тороидальды трансформатор өндірісі, BMC қалыптау, дәл құрастыру, үнемді өндіріс	Өндірісті оңтайландыру, SOP құжаттамасы, кірістілікті арттыру (>99,5%)
Тестілеу және тексеру	15 инженер	Жоғары токты сынау, қалдық токты модельдеу, ЭМС, экологиялық сынақ	Түрді сынауды үйлестіру (IEC 60947-2 B қосымшасы, IEC 61008/61009), сәтсіздікті талдау
Қолданбалы инженерия	10 инженер	Таңдамалы үйлестіру, жердің ағып кетуінен қорғау схемалары, EV/жаңартылатын қосымшалар	Тұтынушыларды техникалық қолдау, дискриминацияны зерттеу, сайтты пайдалануға беру
Сапаны қамтамасыз ету	30 техник	ISO 9001, ISO 14001, статистикалық процестерді бақылау, метрология зертханасы	Жабдықтаушы аудиті, процесс аудиті, түзету әрекеті, калибрлеуді басқару

Сертификаттар және сәйкестік құжаттамасы

Сертификаттау	Шығарушы орган	Қолдану аясы	Жарамдылық
ISO 9001:2015	ЧЖОНДА ХУАЮАН	Сапа менеджменті жүйесі	Жылдық бақылау
IEC 60947-2 B қосымшасы типті сынақ	Intertek	CBR өнеркәсіптік өнімділігі	Өнім сериясы бойынша
CE белгісі	Хабарландырылған орган	ЕО нарығына қол жеткізу	Дизайнға байланысты
CCC (Қытай)	CQC	Қытайдың міндетті сертификаты	5 жылдық жарамдылық
CB схемасы	IECEE	Халықаралық сертификаттау	Өнім сериясы бойынша

Неліктен біздің CBR өндірісі бөлек

Біздің өндіріс орны көрсетедіМамандығы 40 жыл қалдық ток пен жердің ағып кетуінен қорғау технологиясында жаһандық стандарттардан асатын CBR қамтамасыз етеді:

Тороидальды трансформатордың сараптамасы: Ішкі нанокристалды өзек өндірісі, дәл орамды автоматтандыру және <±5% сезімталдық дәлдігін қамтамасыз ететін кешенді CBCT сынағы

Вертикальды интеграция: Негізгі материалды өңдеуден түпкілікті құрастыруға дейін, маңызды компоненттерді толық бақылау (тороидтық трансформаторлар, электронды өшіру қондырғылары, қалыпталған қораптар)

Жетілдірілген тестілеу инфрақұрылымы: 3 миллион доллар+ бір уақытта шамадан тыс ток пен қалдық токты тексеруге, тұрақты токтың В типті сезімталдығын тексеруге және EMC сәйкестігіне қабілетті біріктірілген CBR сынақ жүйелеріне инвестицияланды.

Жаһандық сертификаттау стратегиясы: артық тестілеусіз 100+ елдерде нарыққа үздіксіз кіруге мүмкіндік беретін көп стандартты сәйкестік

Техникалық сипаттамалар, таңдамалы үйлестіру зерттеулері, В типті қолдану бойынша нұсқаулық немесе зауыттық аудитті жоспарлау үшін біздің инженерлік топ жердің ағуынан қорғау архитектурасының персонал қауіпсіздігі талаптарына және жұмыс үздіксіздігі мақсаттарына сәйкес келетініне көз жеткізу үшін тікелей кеңес береді.

CDADA — Қытайдағы Жерге ағып кетуді ажыратқыш өндіруші және жеткізуші. Біздің зауыт икемді OEM/ODM шешімдерін ұсына отырып, энергетикалық жүйелер, ғимараттарды автоматтандыру және өнеркәсіптік өндіріс сияқты әртүрлі салаларға қызмет көрсетеді.
