A 125 15КА миниатюралық ажыратқышжоғары ток сыйымдылығын және сенімді қысқа тұйықталудан қорғауды қажет ететін электр жүйелеріне арналған. Кәдімгі төмен бағаланған MCB құрылғыларынан айырмашылығы, 125А жоғары үзіліс қуаты бар құрылғы ақаулық токтар айтарлықтай жоғары болуы мүмкін таратуды қажет ететін қосымшаларды шеше алады. Бұл мақалада 125 15KA MCB қалай жұмыс істейтіні, оның негізгі сипаттамалары нені білдіретіні, оны қайда қолдануға болатыны, оны қалай дұрыс таңдау және орнату керектігі және сатып алу топтары тапсырыс бермес бұрын нені тексеруі керек екенін түсіндіреді. Ол сондай-ақ Shanghai DaDa Electric Co., Ltd. фирмасының DAB7-125 сериясының практикалық дизайн ерекшеліктерін зерттейді, соның ішінде жылу-магниттік қорғаныс, токты шектейтін дизайн, үлкен кабель терминалдары және 15кА ажырату қабілеті.
Мазмұны
- 125 15KA миниатюралық ажыратқыш дегеніміз не?
- Неліктен 125А және 15КА маңызды?
- Қорғау механизмі қалай жұмыс істейді?
- Қандай мүмкіндіктер практикалық өнімділікті жақсартады?
- 125 15КА MCB қайда пайдалануға болады?
- Тексерілетін негізгі спецификациялар
- Дұрыс конфигурацияны қалай таңдауға болады
- Орнату және техникалық қызмет көрсету мәселелері
- Жалпы мәселелер және сатып алу мәселелері
- Неліктен Shanghai DaDa Electric Co., Ltd?
- Жиі қойылатын сұрақтар
- Қорытынды ойлар

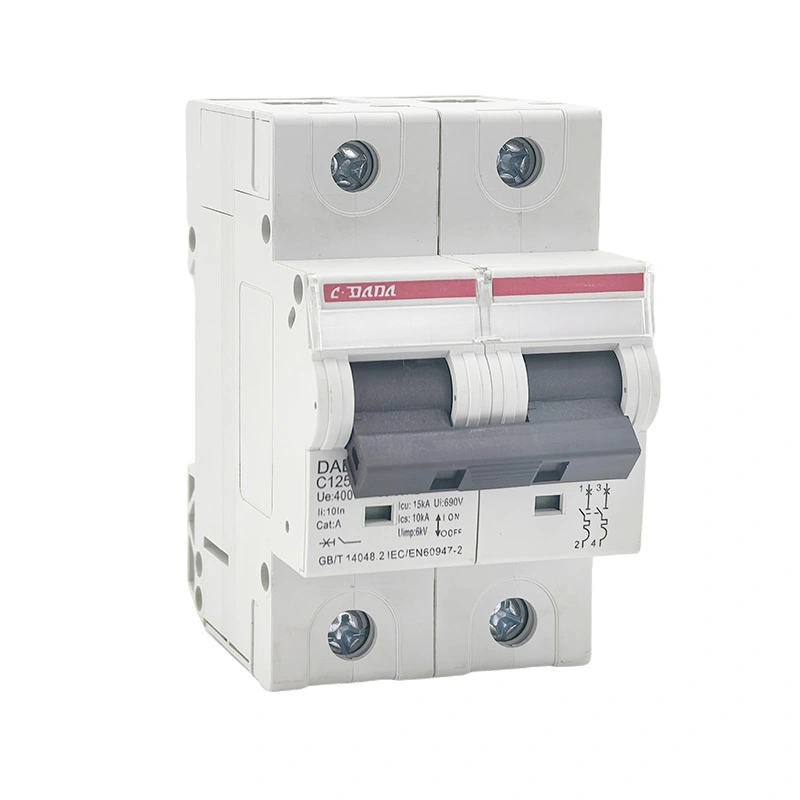

125 15KA миниатюралық ажыратқыш дегеніміз не?
125 15КА миниатюралық ажыратқыш – қалыпты емес ток жағдайлары туындаған кезде электр тізбектерін үзуге арналған жоғары токтан қорғайтын құрылғы. Өнімнің белгілеуінде «125» әдетте 125А-ға дейінгі номиналды токты анықтайды, ал «15КА» қолданыстағы сынақ шарттары мен стандарты бойынша 15кА қысқа тұйықталуды ажырату мүмкіндігін білдіреді.
Бұл екі сан әртүрлі электрлік сипаттамаларды сипаттайды. 125A рейтингі ажыратқыштың белгіленген жұмыс жағдайында өткізуге арналған токқа қатысты. 15кА көрсеткіші сөндіргіш оның белгіленген жағдайларда қауіпсіз түрде үзуі мүмкін қысқа тұйықталу токының перспективалық деңгейіне қатысты.
Бұл айырмашылық инженерлер автоматты ажыратқыштарды салыстырған кезде маңызды. Жоғары номиналды ток автоматты түрде қысқа тұйықталуды үзу мүмкіндігінің жоғары екенін білдірмейді. Екі мән де қондырғының электрлік сипаттамаларына қатысты бағалануы керек.
Shanghai DaDa Electric Co., Ltd компаниясының DAB7-125 сериясы өнеркәсіптік және коммерциялық қуат тарату қолданбалары үшін әзірленген. Оның жарияланған өнім туралы ақпараты 125А максималды номиналды токты және 15кА қоса алғанда жоғары ажырату сыйымдылығы опцияларын анықтайды. Өндіруші сонымен қатар жылу-магниттік қорғанысты және токты шектейтін дизайнды көрсетеді.
Неліктен 125А және 15КА маңызды?
Электр тарату жүйелерінде елеулі ақаулық энергия болуы мүмкін, әсіресе трансформаторларға, тарату тақталарына, өнеркәсіптік машиналарға және үлкен қуат жүктемелеріне жақын. Егер қорғаныс құрылғысына оның белгіленген үзу мүмкіндігінен жоғары ақаулық ток әсер етсе, оның салдары жабдықтың зақымдалуын, шамадан тыс доғаның жарылуын және қауіпсіздіктің елеулі қауіптерін қамтуы мүмкін.
15 кА үзу сыйымдылығы көптеген стандартты төмен ажырату сыйымдылығы бар MCB-ге қарағанда жоғары үзіліс маржасын қамтамасыз етеді. Дегенмен, нақты жарамдылық орнату нүктесіндегі қысқа тұйықталудың ықтимал токына және қолданыстағы электр стандартының талаптарына байланысты.
| Параметр | Ол нені көрсетеді | Неліктен маңызды |
|---|---|---|
| 125A | Номиналды ток | Ажыратқыштың қалыпты ток өткізу диапазонын анықтайды. |
| 15кА | Қысқа тұйықталудың жоғары үзіліс мүмкіндігі | Ажыратқышқа көрсетілген жоғары ақаулық токтарды тоқтатуға көмектеседі. |
| Термиялық саяхат | Шамадан тыс жүктемеден қорғау | Тұрақты шамадан тыс ағымдағы жағдайларға жауап береді. |
| Магниттік саяхат | Қысқа тұйықталудан қорғау | Ауыр ақаулық жағдайында жылдам жұмысты қамтамасыз етеді. |
| Ағымдағы шектеу | Ақаулық энергияның төмендеуі | Төменгі ағындағы жабдыққа түсетін стрессті шектеуге көмектеседі. |
Тарату жүйесін жобалағанда ажыратқышты тек ток рейтингінен емес, нақты жүктеме есебінен, өткізгіштің номиналынан, ақаулық-токты есептеуден, кернеуден, жиіліктен, полюс конфигурациясы мен үйлестіру талаптарынан таңдау керек.
Қорғау механизмі қалай жұмыс істейді?
Қазіргі заманғы MCB әдетте екі негізгі өшіру принципін біріктіреді: термиялық қорғаныс және магниттік қорғаныс. Екі механизм шамадан тыс ток оқиғаларының әртүрлі түрлерін қарастырады.
Термиялық қорғаныс уақыт өте келе сақталатын шамадан тыс жүктеме жағдайларына жауап береді. Ток жоспарланған жұмыс деңгейінен асып кеткенде, жылу жылу элементінің жұмыс істеуіне және тізбекті ашуға әкеледі.
Магниттік қорғаныс жоғары токтың ақаулық жағдайларына арналған. Күшті магниттік жауап қатты қысқа тұйықталу орын алған кезде өшіру механизмін жылдам іске қосады.
Ақаулық үзіліс кезінде контактілер бөлінгенде, электр доғасы пайда болуы мүмкін. Доғаны басқарудың ішкі құрылымдары үзіліс кезінде доғаны басқаруға және сөндіруге көмектеседі.
Токты шектейтін құрылыс қысқа тұйықталу оқиғасы кезінде тізбек арқылы өтуге рұқсат етілген энергияны азайтып, жалғанған компоненттердегі кернеуді азайтуға көмектеседі.
DAB7-125 өнімі туралы ақпарат термиялық және магниттік өшіру функциясын, өшіру механизмін және токты шектейтін дизайнды сипаттайды. Бұл мүмкіндіктер әсіресе қорғаныс құрылғысы ұзақ уақытқа созылған шамадан тыс жүктемелерге де, жоғары ток ақауларына да дәйекті жауап беруі керек қолданбаларға қатысты.
Қандай мүмкіндіктер практикалық өнімділікті жақсартады?
Электрлік қорғаныс жабдығы тек оның негізгі ток рейтингімен ғана бағаланбайды. Механикалық құрылыс, терминал дизайны, контактілер материалдары, орнату әдісі және доғаны басқарудың ішкі механизмдері практикалық пайдалануға әсер етуі мүмкін.
- Жоғары үзу қабілеті:15кА спецификациясы көптеген кәдімгі төмен ажырату сыйымдылығы бар MCB құрылғыларына қарағанда қысқа тұйықталуды үзу мүмкіндігін қамтамасыз етеді.
- Үлкен кабель терминалдары:DAB7-125 сериясы өндіруші жариялаған ақпаратқа сәйкес 35 мм² дейінгі мыс және алюминий өткізгіштерге жарамды үлкен терминалдармен жасалған.
- Сапарсыз механизм:Ажыратқыш жұмыс механизмі ҚОСУ күйінде тұрғанда да өзінің қорғаныс функциясын сақтай алады.
- Оң байланыс көрсеткіші:Байланыс күйінің анық көрсеткіші тексеру мен техникалық қызмет көрсетуді жеңілдетеді.
- Жылу-магниттік жұмыс:Әртүрлі шамадан тыс ток жағдайларын қосымша іске қосу механизмдері арқылы шешуге болады.
- DIN рельсті орнату:Модульдік орнату үйлесімді тарату жабдығы ішінде орнатуды жеңілдетеді.
- Отқа төзімді қоршау:Жарияланған DAB7-125 ақпараты PA66 отқа төзімді корпус материалын көрсетеді.
Бұл мәліметтер дистрибьюторлар мен жүйелік интеграторлар үшін маңызды, себебі орнату тиімділігі мен қызмет көрсету мүмкіндігі бастапқы сатып алу бағасына ғана емес, жалпы жұмыс тәжірибесіне әсер етуі мүмкін.
125 15КА MCB қайда пайдалануға болады?
Тізбек тогы мен ақаулық деңгейі құрылғының белгіленген жұмыс диапазонында болатын электр тарату жүйелері үшін 125А жоғары ажырату қабілеті бар MCB қарастырылуы мүмкін. Әдеттегі қолданбалы орталар өнеркәсіптік нысандарды, коммерциялық ғимараттарды, жабдықты тарату панелдерін және басқа да жоғары ток тізбектерін қамтуы мүмкін.
| Қолданба | Типтік талап | Потенциалды пайда |
|---|---|---|
| Өнеркәсіптік тарату | Жоғары ток жүктемелері және талап етілетін ақаулық жағдайлар | Қысқа тұйықталудан қорғанысы бар жоғары ток сыйымдылығы |
| Коммерциялық ғимараттар | Сенімді таратудан қорғау | Тарату схемалары үшін ықшам модульдік қорғаныс |
| Машина жүйелері | Электр жабдықтары мен фидерлерді қорғау | Жылулық және магниттік асқын ток реакциясы |
| Тарату панельдері | Кеңістікті үнемдейтін қорғаныс құрылғылары | DIN-рельсті орнату және модульдік құрылыс |
| Қуатты көп қажет ететін жабдық | Жоғары тізбек тогы | Таңдалған үлгіге байланысты 125А номиналды ток конфигурациясы |
Қолданбаның жарамдылығы әрқашан толық электр дизайнымен расталуы керек. Кернеу, жиілік, ықтимал ақаулық ток, өткізгіш өлшемі, қоршаған орта температурасы, полюс конфигурациясы және қолданылатын орнату ережелері сәйкес ажыратқыш таңдауын өзгерте алады.
Тексерілетін негізгі спецификациялар
Сатып алушылар көбінесе «125А» және «15кА» -ға назар аударады, өйткені оларды түсіну оңай. Дегенмен, кәсіби сатып алу спецификацияны кеңірек қарауды талап етеді.
| Техникалық сипаттама | Сатып алу сұрағы |
|---|---|
| Номиналды ток | Таңдалған рейтинг тізбектің есептелген жүктемесіне және өткізгіштің сыйымдылығына сәйкес келе ме? |
| Сыну қабілеті | Көрсетілген 15кА қуат ықтимал ақаулық ток үшін жарамды ма? |
| Номиналды кернеу | Ажыратқыш жүйенің кернеуіне және тарату құрылымына сәйкес келе ме? |
| Полюстер саны | Схема 1P, 2P, 3P, 4P немесе басқа конфигурацияны қажет ете ме? |
| Сапар қисығы | Таңдалған босату сипаттамасы қосылған жүктемемен үйлесімді ме? |
| Қолданылатын стандарт | Өнім мақсатты нарық пен орнату үшін талап етілетін стандартқа сәйкес келе ме? |
| Терминал сыйымдылығы | Терминалдар көрсетілген өткізгішті қауіпсіз орналастыра ала ма? |
| Орнату әдісі | DIN-рельсті орнату немесе басқа орнату тәртібі қажет пе? |
Мысалы, IEC 60947-2 және IEC/EN 60898-1 ажыратқыштар үшін әртүрлі классификациялар мен сынақ құрылымдарын пайдаланады. Сондықтан жарияланған өндіруші деректері стандарт пен өнім санатына байланысты Icu және Icn терминологиясын қамтуы мүмкін. Сатып алушы болжанған қондырғының кернеуі мен жұмыс жағдайларында нақты қандай рейтинг қолданылатынын тексеруі керек.
Дұрыс конфигурацияны қалай таңдауға болады
125 15KA миниатюралық ажыратқышты таңдау өнім каталогынан емес, электр жүйесінен басталуы керек. Қарапайым таңдау процесі ажыратқыштың тізбекпен сәйкес келмеу қаупін азайтады.
- Жобалық токты анықтаңыз.Күтілетін үздіксіз және үзіліссіз жүктеме тогын есептеңіз.
- Өткізгіштің рейтингін тексеріңіз.Қорғаныс құрылғысы орнатудың нақты жағдайларында кабельдің рұқсат етілген токымен үйлестірілуі керек.
- Қысқа тұйықталудың перспективалық тогын анықтаңыз.Таңдалған үзу сыйымдылығы орнату нүктесіндегі ақаулық деңгейіне сәйкес болуы керек.
- Кернеу мен жиілікті растаңыз.Ажыратқыштың электр жүйесіне есептелгеніне көз жеткізіңіз.
- Полюстің орналасуын таңдаңыз.Фазалық және бейтарап өткізгіштерге қойылатын талаптарды қарастырыңыз.
- Сапардың ерекшеліктерін қарастырыңыз.Қозғалыс қисығы жалғанған жүкке және күтілетін кіріс жағдайларына сәйкес болуы керек.
- Стандарттар мен сертификаттарды растаңыз.Мақсатты нарықтың талаптарын, жобаның спецификациясын және жергілікті электр ережелерін тексеріңіз.
- Физикалық үйлесімділікті тексеріңіз.Өлшемдерді, терминал өлшемін, DIN рельсімен үйлесімділігін және панель аралығын растаңыз.
Орнату және техникалық қызмет көрсету мәселелері
Кез келген жоғары токтан қорғайтын құрылғы үшін дұрыс орнату өте маңызды. Тіпті жақсы жобаланған автоматты ажыратқыш қате өлшемді өткізгіштерді, бос терминалдарды, жарамсыз қоршауларды немесе дұрыс емес орнату тәжірибесін өтей алмайды.
- Орнатпас бұрын ажыратқыш үлгісін және рейтингін тексеріңіз.
- Электр желісін оқшаулаңыз және қолданыстағы қауіпсіздік процедурасын орындаңыз.
- Өткізгіштің көлденең қимасының терминалмен үйлесімді екеніне көз жеткізіңіз.
- Өткізгіштерді дұрыс дайындаңыз және кабель ұштарының зақымдалған немесе дұрыс алынбауын болдырмаңыз.
- Өндіруші көрсеткен талаптарға сәйкес терминалдарды қатайтыңыз.
- Ажыратқыштың үйлесімді DIN рельсіне мықтап орнатылғанына көз жеткізіңіз.
- Қораптың тиісті қорғаныс пен бос кеңістікті қамтамасыз ететінін тексеріңіз.
- Терминалдарда қызып кету, түссіздену немесе механикалық босаңсу белгілерін мезгіл-мезгіл тексеріп отырыңыз.
- Орнатудың техникалық қызмет көрсету талаптарына сәйкес қорғаныс жүйесін сынаңыз.
Техникалық қызмет көрсету кестелері қоршаған ортаны және жұмыс циклін көрсетуі керек. Жоғары жүктемесі, жиі ауыстырып-қосуы, шаңы, дірілі немесе жоғары температурасы бар өнеркәсіптік қондырғылар жеңіл жүктелетін ішкі тарату жүйелеріне қарағанда жиірек тексеруді қажет етуі мүмкін.
Жалпы мәселелер және сатып алу мәселелері
Жоғары ағымдық MCB сатып алушылар жиі бірнеше практикалық қиындықтарға тап болады. Сатып алу алдында осы мәселелерді шешу кідірістерді және орнату мәселелерін болдырмайды.
Кейбір өнім тізімдерінде тек жалпы «жоғары сыну қабілеті» туралы айтылады. Сатып алушылар нақты рейтингті, стандартты, кернеуді және сынақ негізін сұрауы керек.
Кабель сыйымдылығын және нақты жобалық токты тексермей 125А таңдау үйлестіру мәселелерін тудыруы мүмкін.
Үлкен өткізгіштер қажетті көлденең қиманың ауданын қабылдауға арналған терминалдарды қажет етеді. Сатып алу алдында терминалдың үйлесімділігін растау керек.
Халықаралық сатып алушыларға жобаны мақұлдау үшін техникалық сипаттамалар, сертификаттар, сызбалар және өнім туралы ақпарат қажет.
Кәсіби жеткізуші нақты өнім деректерін ұсына алуы және сатып алушыларға номиналды ток, үзіліс сыйымдылығы, сапар сипаттамалары мен орнату талаптары арасындағы айырмашылықтарды түсінуге көмектесуі керек.
Неліктен Shanghai DaDa Electric Co., Ltd?
Shanghai DaDa Electric Co., Ltd.өнеркәсіптік және коммерциялық электрлік қолданбалар үшін тізбекті қорғау өнімдерін әзірлейді және шығарады. Оның жарияланған өнім портфолиосына MCB, MCCB, RCBO, RCCB және тиісті тізбекті қорғау жабдықтары кіреді.
DAB7-125 сериясы жоғары ток сыйымдылығын және жоғары қысқа тұйықталу мүмкіндігін қажет ететін қолданбаларға арналған. Жарияланған техникалық сипаттамаларға 15кА жоғары ажырату сыйымдылығы, жылу-магниттік өшіру функциясы, токты шектейтін дизайн, оң контактінің көрсеткіші және үлкен өткізгіштерге сәйкес келетін терминалдар кіреді. :contentReference[oaicite:1]{index=1}
Өндірушінің зауыттық ақпаратында сонымен қатар MCB және MCCB өнімдерінің өндірісін қолдайтын арнайы штамптау, нүктелік дәнекерлеу, тойтару, бүрку және құрастыру цехтары сипатталған. :contentReference[oaicite:2]{index=2}
Дистрибьюторлар, электрлік көтерме сатушылар, панельдерді құрастырушылар және OEM тұтынушылары үшін өнімді тұрақты жеткізу, техникалық құжаттама және конфигурацияны қолдау сатып алу туралы шешімнің маңызды бөлігі болған кезде өндіріс мүмкіндігінің бұл түрі пайдалы болуы мүмкін.
| Сатып алушының талабы | Сәйкес DAB7-125 сипаттамасы |
|---|---|
| Жоғары ток тізбегінен қорғаныс | Номиналды ток 125А дейін |
| Қысқа тұйықталуға жоғары талаптар | Жарияланған өнім туралы ақпаратқа сәйкес 15 кА-ға дейін үзу қуаты |
| Шамадан тыс жүктемеден қорғау | Термиялық өшіру функциясы |
| Қысқа тұйықталу реакциясы | Магниттік өшіру функциясы |
| Үлкен өткізгіштер | Өндіруші ақпараты бойынша 35 мм² дейінгі өткізгіштерге арналған үлкен кабель терминалдары |
| Панельді орнату | Модульдік DIN рельсті монтаждау дизайны |
Өнімнің техникалық сипаттамалары соңғы жобаны мақұлдамас бұрын әрқашан соңғы техникалық құжаттамамен расталуы керек, әсіресе сөндіргіш жоғары ақаулы ток жағдайында немесе реттелетін электр жүйесінде орнатылатын болса.
Жиі қойылатын сұрақтар
15КА қолданыстағы белгіленген сынақ шарттарында 15кА қысқа тұйықталу үзіліс қабілетін білдіреді. Ол құрылғының қолданыстағы рейтингі мен стандартына сәйкес үзу үшін жасалған ықтимал қысқа тұйықталу тоғының деңгейін көрсетеді.
Жоқ. Таңдау кезінде өткізгіштің сыйымдылығы, жүктеме сипаттамалары, жүйе кернеуі, қоршаған орта жағдайлары, ақаулық ток, полюс конфигурациясы және қолданылатын электрлік талаптар ескерілуі керек.
125А ажыратқыштың номиналды тогымен байланысты, ал 15кА оның қысқа тұйықталу мүмкіндігін білдіреді. Олар қорғаныс құрылғысының әртүрлі сипаттамаларын сипаттайды.
Электр жүйесі өнімнің белгіленген рейтингтері мен орнату талаптарына сәйкес келсе, оны қолайлы өнеркәсіптік тарату схемалары үшін қарастыруға болады.
Жоқ. Үзіліс қабілеті тек бір таңдау факторы болып табылады. Кернеуді, номиналды токты, өшіру сипаттамаларын, өткізгіштерді үйлестіруді, полюстердің конфигурациясы мен орнату жағдайларын да бағалау қажет.
Термиялық қорғаныс тұрақты шамадан тыс жүктеме жағдайларын қарастырады, ал магниттік қорғаныс қысқа тұйықталу сияқты жоғары ток ақауларына тез жауап береді.
Shanghai DaDa Electric компаниясының жарияланған DAB7-125 ақпараты оның үлкен кабельдік терминалдары 35 мм² дейінгі мыс және алюминий кабельдер үшін жарамды екенін айтады. Өткізгіштің нақты орналасуын орнату алдында әрқашан ағымдағы техникалық құжаттамамен растау керек.
Сатып алушылар техникалық деректер парағын, қолданыстағы стандарттарды, номиналды кернеуді, үзіліс қуаты туралы деректерді, сапар сипаттамаларын, өлшемдік сызбаларды, терминал ақпаратын, сертификаттарды және тағайындалған нарыққа қатысты орауыш мәліметтерін сұрауы керек.
Қорытынды ойлар
125 15KA миниатюралық сөндіргіш талаптардың белгілі бір комбинациясын қарастырады: салыстырмалы түрде жоғары ток сыйымдылығы және қысқа тұйықталуды тоқтату мүмкіндігі. Инженерлер мен сатып алу топтары үшін әрбір рейтингтің нені білдіретінін түсіну дұрыс техникалық шешім қабылдау үшін маңызды.
Ең маңызды ойлар «125А» және «15кА» сандарынан асып түседі. Толық бағалау номиналды кернеуді, ақаулық токты, өшіру сипаттамаларын, полюс конфигурациясын, өткізгіштердің үйлесімділігін, қолданылатын стандарттарды, орнату ортасын және физикалық өлшемдерді қамтуы керек.
Shanghai DaDa Electric Co., Ltd компаниясының DAB7-125 сериясы жоғары токтан қорғауды термиялық-магниттік жұмыспен, токты шектейтін дизайнмен, үлкен кабель терминалдарымен және 15кА-ға дейінгі жарияланған ажырату қуатымен біріктіреді. Бұл сипаттамалар электр жүйесіне дұрыс сәйкестендірілген кезде өнімді бірқатар өнеркәсіптік және коммерциялық тарату қолданбаларына сәйкес етеді.
Неғұрлым сенімді қорғаныс шешімін жасаңыз
Өнеркәсіптік тарату, коммерциялық қуат жүйелері, электр панельдері немесе OEM жобалары үшін 125 15KA миниатюралық ажыратқыш іздеп жүрсіз бе?Shanghai DaDa Electric Co., Ltd.қолданба талаптары үшін өнім туралы ақпаратты және техникалық қолдау көрсете алады.
Номиналды токты, жүйе кернеуін, полюс конфигурациясын, қажетті ажырату мүмкіндігін және қолдану шарттарын біздің командамен бөлісіңіз. Өнімнің техникалық сипаттамалары, жоба бойынша кеңес беру немесе жаппай сатып алу талаптары үшін,бізбен хабарласыңысәйкес тізбекті қорғау шешімін талқылау.
