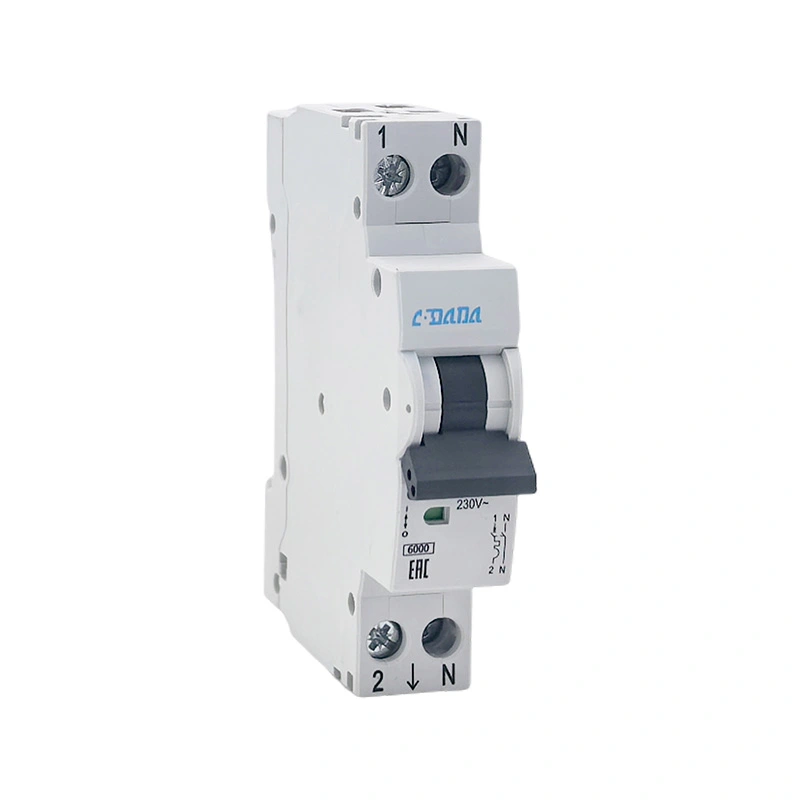

Неліктен миниатюралық ажыратқыш DPN 6KA заманауи электрлік қорғаныс үшін маңызды?

A Миниатюралық ажыратқыш DPN 6КАықшам өлшемдерді практикалық орнатумен үйлестіре отырып, шамадан тыс жүктемелерден және қысқа тұйықталудан сенімді қорғанысты қамтамасыз етуге арналған. DPN конфигурациясы әдетте 1P+N құрылымымен байланысты, ал 6KA қолданыстағы стандарттар мен белгіленген сынақ жағдайлары бойынша 6 кА номиналды қысқа тұйықталуды ажырату мүмкіндігін білдіреді. Бұл нұсқаулық DPN 6KA миниатюралық ажыратқыш нені білдіретінін, оның қалай жұмыс істейтінін, оның ажырату қабілетінің неліктен маңызды екенін, оны қайда қолдануға болатынын, оны қалай дұрыс таңдауға және орнатуға болатынын және электр тізбегін қорғау жабдығын алу кезінде сатып алушылар нені ескеру керектігін түсіндіреді.

DPN 6KA миниатюралық ажыратқыш нені білдіреді?

Миниатюралық ажыратқыш, әдетте MCB ретінде қысқартылған, әдеттен тыс жағдайлар туындаған кезде электр тогын үзу үшін қолданылатын автоматты қорғаныс коммутациялық құрылғысы болып табылады. Әдетте жұмыс істегеннен кейін ауыстыруды қажет ететін кәдімгі сақтандырғыштан айырмашылығы, MCB әдетте ақаулық зерттеліп, тізбек қауіпсіз деп саналғаннан кейін қалпына келтірілуі мүмкін.

ТерминDPNәдетте ықшамды сипаттау үшін қолданылады1P+N конфигурациясы, онда құрылғы фазалық өткізгіште қорғанысты қосады, сонымен қатар нөлдік өткізгішті ауыстырады. Нақты ішкі құрылым және бейтараптың қорғалғаны немесе тек қосылатыны өнімнің нақты дизайнына байланысты. Сондықтан сатып алушылар тек аббревиатураны түсіндірмей, өндірушінің техникалық құжаттамасын тексеруі керек.

The6КАтаңбалау, әдетте былай жазылады6 кА, сәйкес стандарт, сынақ жағдайлары, кернеу және өнім сипаттамасы бойынша 6 кА номиналды қысқа тұйықталу қуатын көрсетеді. Практикалық тұрғыдан алғанда, ол сөндіргіш белгіленген жағдайларда қауіпсіз үзу үшін жасалған перспективалық қысқа тұйықталу тоғының деңгейін көрсетеді.

Ықшам конфигурация мен қысқа тұйықталуды тоқтату мүмкіндігінің бұл тіркесімі DPN 6KA миниатюралық ажыратқышты панель кеңістігі мен сенімді тізбек қорғанысы маңызды болып табылатын көптеген төмен вольтты тарату қолданбалары үшін пайдалы етеді.

DPN 6KA автоматты ажыратқыш қалай жұмыс істейді?

Әдеттегі миниатюралық ажыратқыш термиялық және магниттік қорғаныс принциптерін пайдаланады. Жылу механизмі тұрақты асқын токқа жауап береді, ал магниттік механизм қысқа тұйықталу сияқты жоғары ток ақаулық жағдайларына жылдам жауап беруге арналған.

• Шамадан тыс жүктемеден қорғау:Ток жеткілікті уақыт бойы тізбектің қалыпты жұмыс деңгейінен жоғары болған кезде, жылу механизмі сөндіргішті іске қосуы мүмкін.
• Қысқа тұйықталудан қорғау:Жоғары ақаулық ток тізбегінің жылдам үзілуіне мүмкіндік беретін магнитті өшіру механизмін іске қосуы мүмкін.
• Қолмен ауыстыру:Жұмыс тұтқасы өнім сол функция үшін жасалған кезде қалыпты жұмыс кезінде тізбекті қосуға немесе өшіруге мүмкіндік береді.
• Ақаулықты оқшаулау:DPN қондырғысында фазалық және нөлдік өткізгіштерді құрылғының белгіленген коммутациялық конструкциясына сәйкес ажыратуға болады.
• Шағын тарату:Тар пішін факторы электрлік панельдерге шектеулі DIN рельсті кеңістікте көбірек тізбектерді орналастыруға көмектеседі.

Ажыратқыштың мақсаты жай ғана электр қуатын тоқтату емес. Ол қалыпты жұмыс кезінде сенімді бола отырып, ол жобаланған жағдайларда қалыптан тыс токты үзуі керек. Сондықтан жоғары және төменгі қорғаныс құрылғыларымен дұрыс үйлестіру маңызды.

Осы себепті сөндіргішті тек оның физикалық өлшеміне немесе номиналды токына негізделген таңдау проблемаларды тудыруы мүмкін. Толық электрлік сипаттаманы орнату алдында әрқашан қарап шығу керек.

Неліктен 6KA үзу сыйымдылығы маңызды?

Үзіліс сыйымдылығы - миниатюралық ажыратқышты сатып алу кезінде түсіну керек ең маңызды сипаттамалардың бірі. 6 кА рейтингі ажыратқыштың номиналды қысқа тұйықталу сыйымдылығы бар екенін білдіреді6000 амперкөрсетілген сынақ жағдайларында.

Бұл жасайдыемесажыратқыш үздіксіз 6000 А өткізуі керек дегенді білдіреді. Ажыратқыштың номиналды тогы жеке сипаттама болып табылады. Мысалы, ажыратқыштың 6 кА қысқа тұйықталу сыйымдылығы бар жарықтандыру немесе розетка тізбегі үшін сәйкес келетін номиналды ток болуы мүмкін.

Жаңа орнату үшін орнату нүктесіндегі ықтимал қысқа тұйықталу тогын білікті электр маманы бағалауы керек. Таңдалған сөндіргіштің орнату үшін жеткілікті ажырату қабілеті болуы және қолданыстағы жергілікті талаптарға сай болуы керек.

Негізгі артықшылықтары қандай?

Тиісті түрде белгіленген DPN 6KA шағын ажыратқышы ықшам электр тарату жүйелеріндегі бірнеше жалпы қиындықтарды шеше алады.

Тағы бір практикалық артықшылығы - схеманы ұйымдастыру оңайырақ. Бір қорғаныс құрылғысының тым көп жүктемелерге қызмет көрсетуіне мүмкіндік берудің орнына, дұрыс жоспарланған тарату тақтасы электр жүктемелерін жеке тізбектерге бөлуі мүмкін. Бұл ақаулықтарды жоюды жеңілдетеді және зақымдалған тізбекке ақаудың әсерін шектеуге көмектеседі.

Ол қай жерде жиі қолданылады?

DPN 6KA ажыратқыштары, олардың электрлік көрсеткіштері мен сертификаттау талаптары орнатуға сәйкес болған жағдайда, төмен вольтты тарату қолданбаларының кең ауқымы үшін қарастырылуы мүмкін.

• Тұрғын үйді тарату тақталары
• Пәтер мен ғимараттардың электр жүйелері
• Жарықтандыру схемалары
• Розетка және жалпы мақсаттағы схемалар
• Шағын коммерциялық ғимараттар
• Кеңселер мен сауда орындары
• Басқару қалқандары және жабдықты тарату схемалары
• Жеңіл өнеркәсіптік электр қондырғылары
• Электр шкафтарындағы қосалқы тізбектер

Олар әсіресе орнатушы қол жетімді орнату кеңістігімен тізбекті қорғауды теңестіруі қажет ықшам тарату жабдықтарында пайдалы болуы мүмкін. Дегенмен, қолданбаның жарамдылығын ешқашан тек өнім атауынан анықтауға болмайды.

Жүктеме түрі, өткізгіш өлшемі, орнату әдісі, қоршаған орта температурасы, ақаулық деңгейі, кернеу жүйесі, жерге тұйықтау жүйесі және жергілікті электр ережелері нақты үлгіні таңдамас бұрын ескерілуі керек.

Сатып алушылар таңдау алдында нені тексеруі керек?

Сатып алудағы ең үлкен қателіктердің бірі - тек оның номиналды токына немесе 6 кА белгісіне негізделген ажыратқышты таңдау. Толығырақ спецификацияны шолу үйлесімділік мәселелерін, орнату кешігулерін және қажетсіз ауыстыру шығындарын азайтады.

1. Номиналды ток:Ең үлкен қолжетімді рейтингті таңдаудың орнына, схема дизайнына және күтілетін жүктемеге сәйкес таңдаңыз.
2. Номиналды кернеу:Ажыратқыштың электр жүйесінің кернеуі мен жиілігіне сәйкес келетініне көз жеткізіңіз.
3. Полюс конфигурациясы:Қажетті орналасудың 1P+N екенін тексеріңіз және қандай өткізгіштердің қорғалғанын және қосылатынын түсініңіз.
4. Ажырату қабілеті:Орнату нүктесіндегі ықтимал ақаулық ток үшін 6 кА рейтингінің сәйкес келетінін растаңыз.
5. Сапар қисығы:Жүктеме мен кіріс әрекетіне негізделген қажетті өшіру сипаттамасын тексеріңіз.
6. Стандарттар мен сертификаттау:Мақсатты нарыққа қолданылатын тиісті сынақ есептерін, декларацияларды және сертификаттау құжаттарын сұраңыз.
7. Терминалдың үйлесімділігі:Өткізгіш өлшемдерінің ауқымын, терминал құрылысын, қатайту талаптарын және қосылымның қолжетімділігін тексеріңіз.
8. DIN рельсімен үйлесімділік:Физикалық өлшемдердің жоспарланған тарату корпусына сәйкес келетінін растаңыз.
9. Жұмыс ортасы:Температураны, ылғалдылықты, биіктікті, шаңды, дірілді және басқа да қоршаған орта жағдайларын ескеріңіз.
10. Жеткізушінің консистенциясы:Қайталанатын тапсырыстарды қажет ететін жобалар үшін өндіріс мүмкіндігін және сапаны бақылау процедураларын тексеріңіз.

Дистрибьюторлар үшін тағы бір маңызды мәселе - өнімнің тұрақтылығы. Бір жөнелтімде спецификацияға сәйкес келетін, бірақ кейінгі партияларда айтарлықтай өзгеретін ажыратқыш түгендеу және жоба тәуекелдерін тудыруы мүмкін. Сондықтан сатып алушылар сапаны бақылау процедураларын, тексеру стандарттарын, қаптаманы, таңбалауды және қайталама тапсырыс талаптарын жеткізушімен алдын ала талқылауы керек.

Орнату кезінде нені ескеру керек?

Электр монтажын білікті маман және өндірушінің нұсқаулары мен қолданыстағы электр кодтарына сәйкес орындау керек. Тіпті дұрыс көрсетілген DPN 6KA ажыратқышы дұрыс орнатылмаған жағдайда нашар жұмыс істей алады.

• Тарату жабдығында жұмыс жасамас бұрын қондырғыны токтан ажыратыңыз.
• Қосар алдында тізбектің кернеуі мен сымның орналасуын растаңыз.
• Ажыратқышты сәйкес DIN рельсіне немесе орнату жүйесіне мықтап орнатыңыз.
• Өндіруші көрсеткен өлшем ауқымында өткізгіштерді пайдаланыңыз.
• Көрсетілген терминалды қатайту моментін қолданыңыз.
• Өткізгіштің бағытын ұқыпты ұстаңыз және терминалдарда қажетсіз механикалық кернеулерден аулақ болыңыз.
• Өнімді қосу схемасына сәйкес фазалық және нөлдік қосылымдарды тексеріңіз.
• Корпустың тиісті аралықты, желдетуді және қорғанысты қамтамасыз ететінін тексеріңіз.
• Аяқталған тізбекті қуаттандыру алдында тиісті электрлік сынақтарды орындаңыз.

Терминалды қосылым ерекше назар аударуды қажет етеді. Бос электр қосылымы қарсылық пен жылуды тудыруы мүмкін, ал дұрыс дайындалмаған өткізгіш қосылымның механикалық тұрақтылығын бұзуы мүмкін. Сондықтан орнату өндіруші көрсеткен өткізгішті дайындау және момент талаптарына сәйкес болуы керек.

Ешқашан ажыратқышты дұрыс схема дизайнын алмастырғыш ретінде пайдаланбаңыз. Қорғаныс құрылғылары өткізгіштерді, жүктемелерді, жоғары ағынды қорғауды, жерге қосуды және басқа қауіпсіздік компоненттерін қамтитын толық электр жүйесінің бөлігі ретінде жұмыс істейді.

DPN 6KA кәдімгі MCB конфигурацияларымен қалай салыстырады?

Салыстыру бір конфигурация әмбебап жақсырақ дегенді білдірмейді. Сәйкес дизайн электр жүйесіне, жергілікті ережелерге, қол жетімді панельдік кеңістікке, қажетті оқшаулау құрылымына және басқа қорғаныс құралдарымен үйлестіруге байланысты.

Өнімділікті қалай сақтауға болады?

Миниатюралық ажыратқыштар әдетте шектеулі күнделікті техникалық қызмет көрсетуді қажет етеді, бірақ айналадағы электр жүйесі әлі де мерзімді түрде тексерілуі керек. Жиі түсіндірілмеген күйзелістерді ешқашан елемеуге болмайды.

• Терминалдарда қызып кету, түссіздену немесе зақымдану белгілерін тексеріңіз.
• Жоспарлы электр техникалық қызмет көрсету кезінде бос қосылымдарды тексеріңіз.
• Тарату корпусын таза және шамадан тыс шаң мен ылғалдан таза ұстаңыз.
• Қайталанатын сапарларды бақылаңыз және оның негізгі себебін зерттеңіз.
• Механикалық зақымдануды немесе қалыпты жұмыс режимін көрсететін ажыратқыштарды ауыстырыңыз.
• Неліктен істен шыққанын білмей, ажыратқышты қайта-қайта қалпына келтірмеңіз.

Қайталанатын сөндіргіш шамадан тыс жүктемені, қысқа тұйықталуды, оқшаулау ақауларын, жабдық ақауларын, ажыратқышты дұрыс таңдамауды немесе орнатудағы басқа мәселені көрсетуі мүмкін. Тізбекті қалыпты жұмыс режиміне қайтармас бұрын білікті мамандар ақаулықты анықтауы керек.

Дәл панельді таңбалауды сақтау да пайдалы. Тізбектерді анық анықтау, әсіресе коммерциялық ғимараттарда және үлкен электр шкафтарында болашақта тексеру мен техникалық қызмет көрсетуді тиімдірек ете алады.

Сенімді өндірушіден не күту керек?

Миниатюралық ажыратқыш DPN 6KA өнімдерін көтерме сату, электр жобалары, OEM қолданбалары немесе панельдер құрастыру үшін сатып алу кезінде өнім сапасы сатып алу туралы шешімнің бір бөлігі ғана болып табылады. Тұрақты құжаттама, өндірісті бақылау, байланыс және сатудан кейінгі қолдау да жобаның сәтті болуына маңызды әсер етуі мүмкін.

Shanghai DaDa Electric Co., Ltd.электрлік қорғаныс өнімдерін және тиісті ажыратқыш шешімдерін іздейтін тұтынушылар үшін әлеуетті жеткізуші көзі болып табылады. Кез келген өндірушіні бағалау кезінде сатып алушылар өнімнің деректер парағын және тиісті сәйкестік құжаттамасын сұрап, нақты үлгі конфигурациясын нақтылап, жаппай тапсырыс бермес бұрын өндіріс пен тексеру талаптарын растауы керек.

Импорттаушылар мен дистрибьюторлар үшін байланыс ерекше маңызды. Сатып алуды растамас бұрын өнімнің нақты үлгісін, электрлік сипаттамаларын, санын, орау әдісін, таңбалауды, жеткізу талаптарын, тексеру процедурасын және құжаттаманы белгілеу пайдалы. Бұл сатып алушы, өндіруші және соңғы тұтынушы арасындағы түсініспеушіліктерді азайтуға көмектеседі.

Жиі қойылатын сұрақтар

1. Миниатюралық ажыратқыштағы 6КА нені білдіреді?

6КА, әдетте 6 кА ретінде жазылады, белгіленген сынақ жағдайларында 6000 ампер болатын қысқа тұйықталудың номиналды қуатын көрсетеді. Бұл ажыратқыштың қалыпты жұмыс тогы емес.

2. Ажыратқышта DPN нені білдіреді?

DPN әдетте 1P+N конфигурациясымен байланысты. Нақты қорғаныс және ауысу функциялары өндірушінің дизайнына байланысты, сондықтан орнату алдында өнімнің деректер парағы тексерілуі керек.

3. 6 кА ажыратқыш әрбір электр қондырғысы үшін жарамды ма?

Жоқ. Үзіліс сыйымдылығы орнату орнындағы ықтимал қысқа тұйықталу токына сәйкес болуы керек. Сондай-ақ номиналды кернеу, ток, өшіру сипаттамасы, орнату шарттары және қолданыстағы ережелер ескерілуі керек.

4. 6 кА ажыратқыш үздіксіз 6000 А өткізе алатынын білдіре ме?

Жоқ. 6 кА мәні үздіксіз ток өткізу қабілетіне емес, қысқа тұйықталуды тоқтату мүмкіндігіне қатысты. Номиналды ток жеке сипаттама болып табылады.

5. DPN 6KA ажыратқышын тұрғын үй тарату қалқандарында қолдануға бола ма?

Өнімнің электрлік көрсеткіштері, конфигурациясы, өлшемдері, сертификаттауы және орнату талаптары схемаға және жергілікті ережелерге сәйкес келсе, ол белгілі бір тұрғын үй қолданбалары үшін жарамды болуы мүмкін.

6. Баға ұсыныстарын сұраған кезде қандай ақпаратты беруім керек?

Қажетті номиналды токты, номиналды кернеуді, полюс конфигурациясын, шығу сипаттамасын, үзілу сыйымдылығын, мөлшерді, мақсатты нарықты, қолданылатын стандарттарды, орау талаптарын және кез келген OEM немесе таңбалау талаптарын қамтамасыз етіңіз. Бұл жеткізушіге талапты тиімдірек бағалауға көмектеседі.

7. Неліктен миниатюралық ажыратқыш қайта-қайта істен шығады?

Қайталанатын өшіру шамадан тыс жүктеме, қысқа тұйықталу, ақаулы жабдық, сым ақаулары, ажыратқышты дұрыс таңдамау немесе басқа электр ақауларынан туындауы мүмкін. Себепті ажыратқышты қайта-қайта қалпына келтірмей, білікті мамандар анықтауы керек.

8. DPN екі полюсті автоматты ажыратқышпен бірдей ме?

Міндетті емес. DPN құрылғысы фазалық және бейтарап коммутацияны қамтуы мүмкін болса да, оның ішкі қорғанысы мен коммутациялық құрылымы әдеттегі екі полюсті қорғаныс құрылғысынан өзгеше болуы мүмкін. Әрқашан өндірушінің электр схемасын және техникалық сипаттамаларын тексеріңіз.

9. Номиналды ток пен ажырату қуатының айырмашылығы неде?

Номиналды ток ажыратқыш белгіленген жағдайларда қалыпты жұмыс кезінде өткізуге арналған токқа қатысты. Ажырату қабілеті оның белгілі бір қысқа тұйықталу тогын қауіпсіз үзу қабілетіне қатысты.

10. DPN 6KA сөндіргішіне тапсырыс беру кезінде ең маңызды сипаттама қандай?

Әрбір орнатуға қолданылатын бірыңғай спецификация жоқ. Номиналды ток, кернеу, полюс конфигурациясы, өшіру сипаттамасы, үзілу мүмкіндігі, қолданылатын стандарттар, физикалық өлшемдер және орнату жағдайлары барлығын бірге тексеру керек.

Миниатюралық ажыратқыш DPN 6KA шешімдері үшін бізге хабарласыңыз

Ажыратқышты дұрыс таңдау, сайып келгенде, қорғаныс өнімділігін электр қондырғысының нақты талаптарымен сәйкестендіру болып табылады. Миниатюралық ажыратқыш DPN 6KA ықшам конфигурацияның, шамадан тыс жүктемеден қорғаудың, қысқа тұйықталуды тоқтату мүмкіндігінің және дұрыс көрсетілген және орнатылған кезде ыңғайлы тізбекті басқарудың практикалық комбинациясын ұсына алады.

Егер сіз дереккөзбен айналыссаңызМиниатюралық ажыратқыш DPN 6КАтарату тақталарына, электр жобаларына, OEM қолданбаларына немесе көтерме жеткізуге арналған өнімдер,Shanghai DaDa Electric Co., Ltd.өнім туралы ақпаратты бере алады және сіздің техникалық талаптарыңызды талқылай алады.Бізбен хабарласыңықолайлы шешімді талқылау үшін қажетті ағымдағы рейтингті, кернеуді, мөлшерді, қолданбаны және тағайындалған нарықты көрсетіңіз. Техникалық сипаттамаларды, үлгілерді, жаппай тапсырыстарды және жоба талаптарын талқылау үшін Shanghai DaDa Electric Co., Ltd компаниясына хабарласыңыз.
