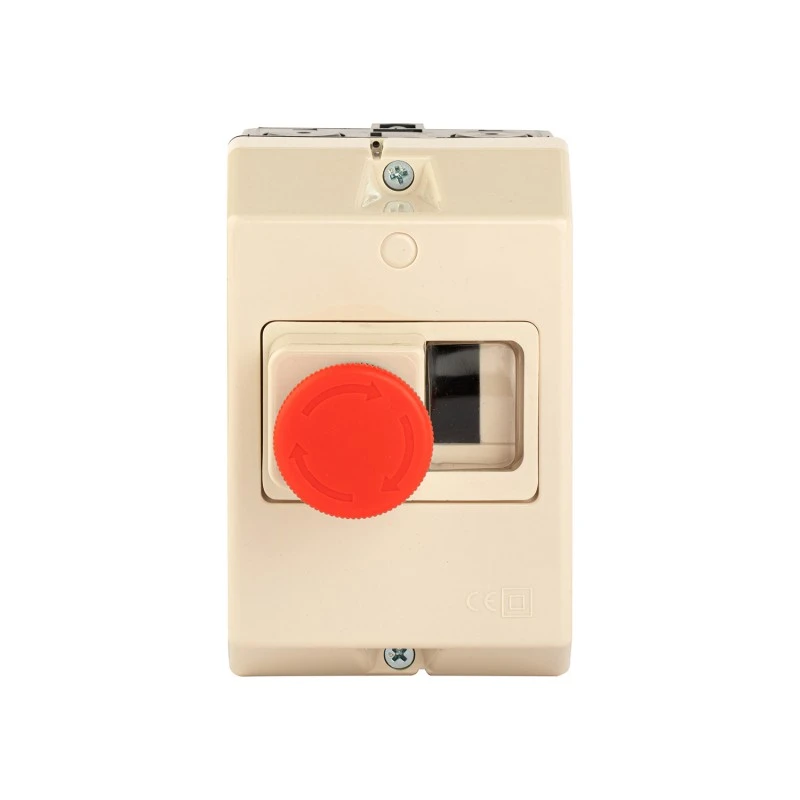

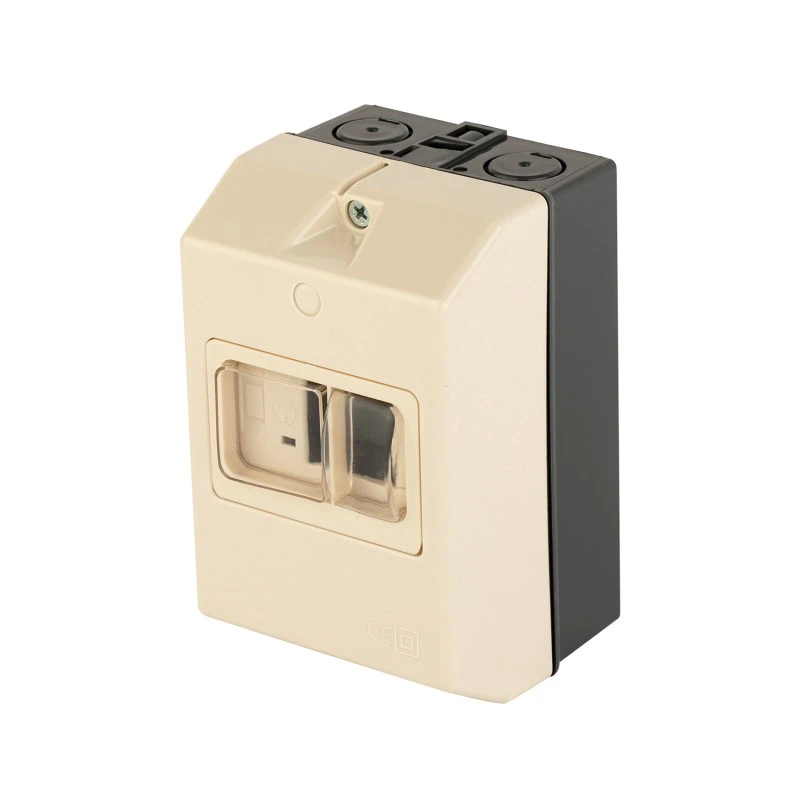

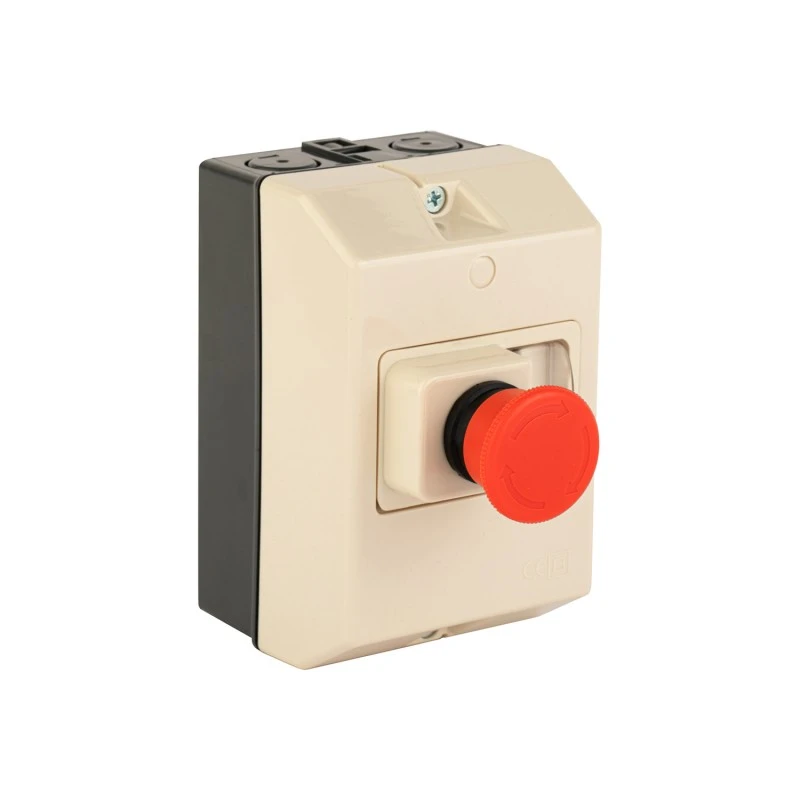

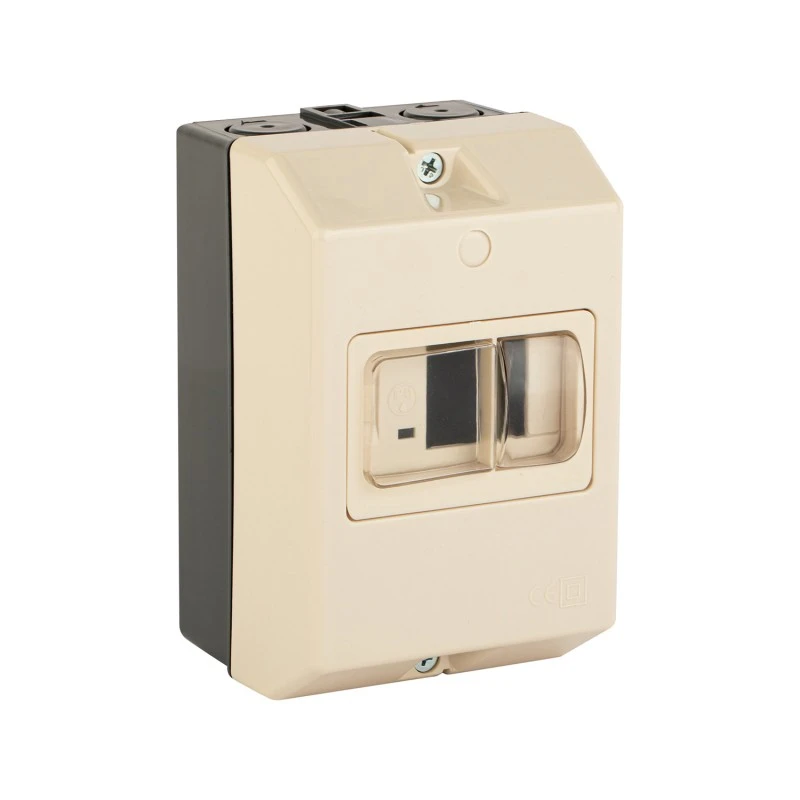

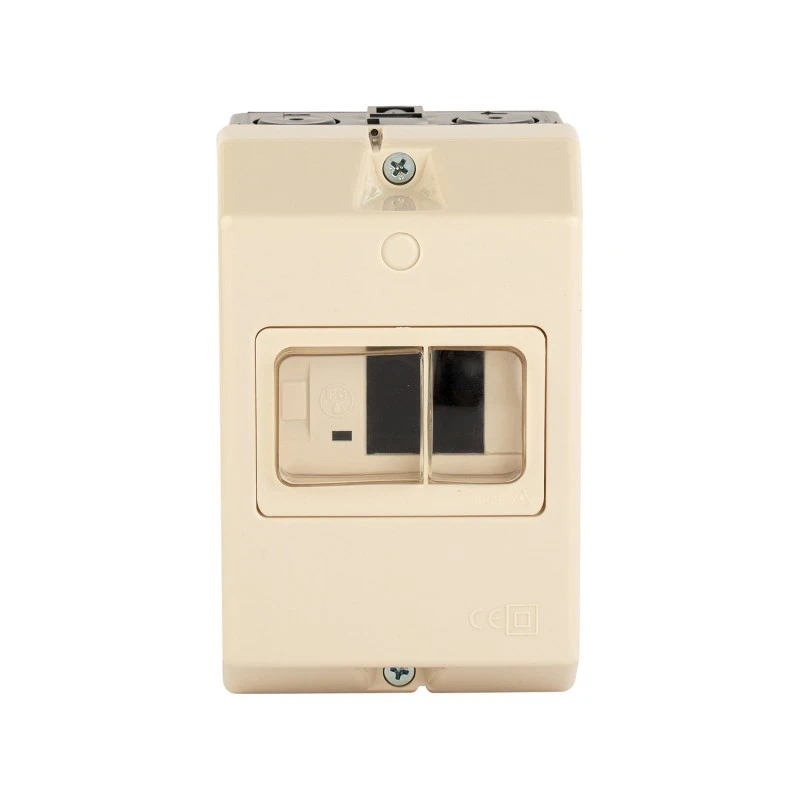

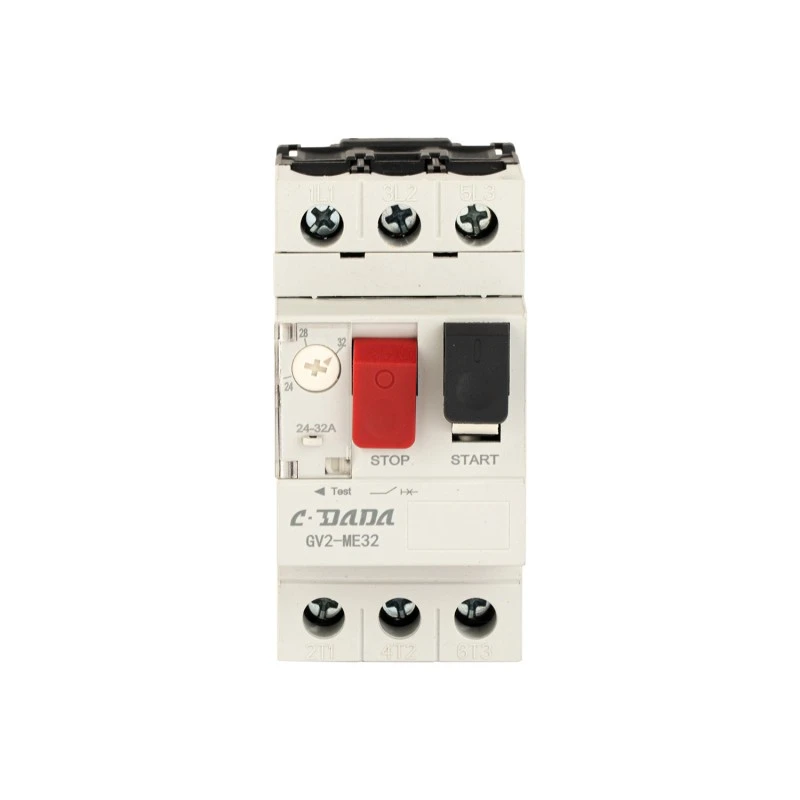

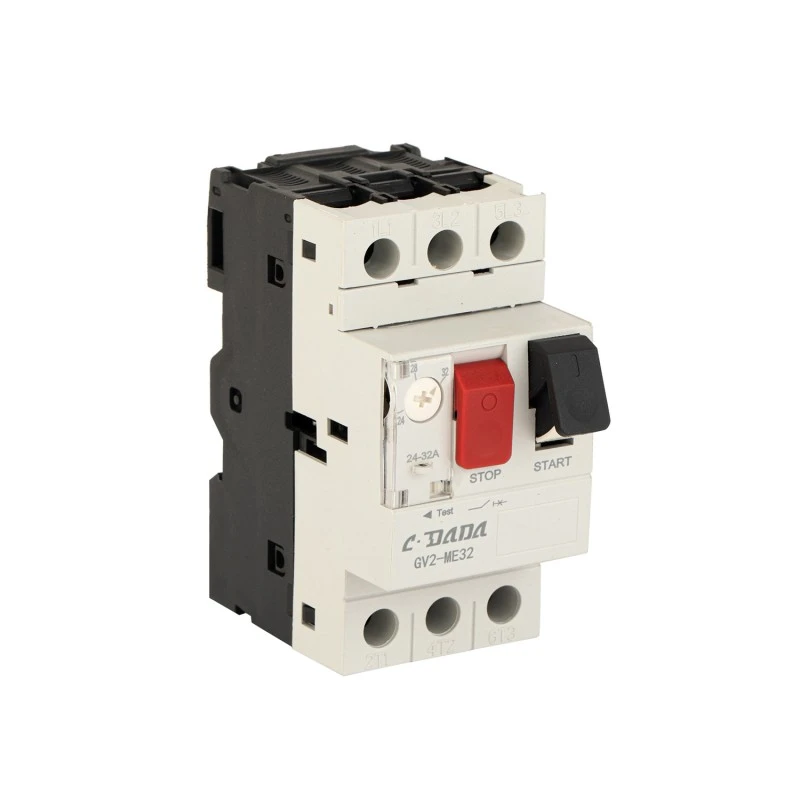

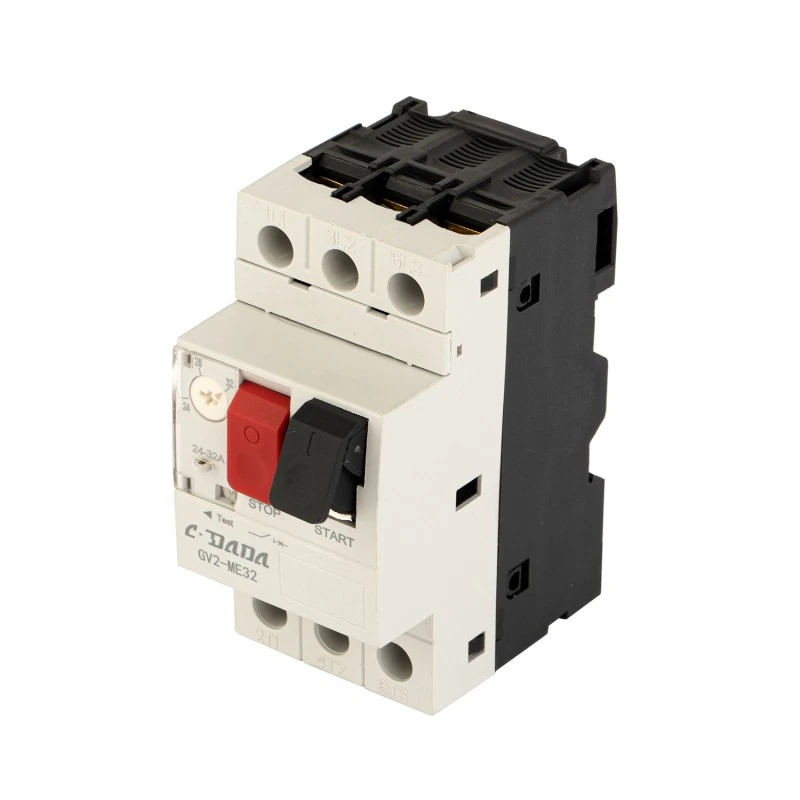

GV2 2P қозғалтқышты қорғау сөндіргіші

Shanghai DADA Electric CO., LTD компаниясы жасаған жоғары дәлдіктегі, ықшам шешім CDADA GV2 2P қозғалтқышты қорғау сөндіргішімен (MPCB) қозғалтқышты қорғауды жеңілдетіңіз. жаңа буынның технологиялық платформасын және толық автоматтандырылған өндірісті пайдалану. Бір фазалы немесе екі фазалы қозғалтқыш тізбектеріне арналған GV2 2P шамадан тыс жүктемені, қысқа тұйықталуды, фазалық жоғалтуды (жиынтықтарда пайдаланылған кезде 3 фазалы қолданбалар үшін) және оқшаулау функцияларын бір DIN рельсіне орнатылған құрылғыда біріктіреді.

0,1А-дан 32А-ға дейінгі реттелетін параметр диапазоны, қоршаған орта температурасының ауытқуы үшін термиялық компенсация және 690В номиналды оқшаулау кернеуі ол сорғылардағы, желдеткіштердегі, компрессорлардағы, конвейерлердегі және HVAC жүйелеріндегі шағын қозғалтқыштарды сенімді қорғауды қамтамасыз етеді. CE стандарттарына сәйкес сертификатталған, 110 000 механикалық және электрлік операциясы бар және қосалқы контактілер, шунтты босату және төмен кернеуді босату сияқты қосымша керек-жарақтармен жабдықталған CDADA GV2 MPCB кеңістікті үнемдейтін 2 полюсті пішімде өнеркәсіптік деңгейдегі өнімділікті қамтамасыз етеді.

Негізгі спецификациялар

Модельдер сериясы: GV2 2P MPCB

Бренд: CDADA | Өндіруші: Shanghai DADA Electric CO.,LTD

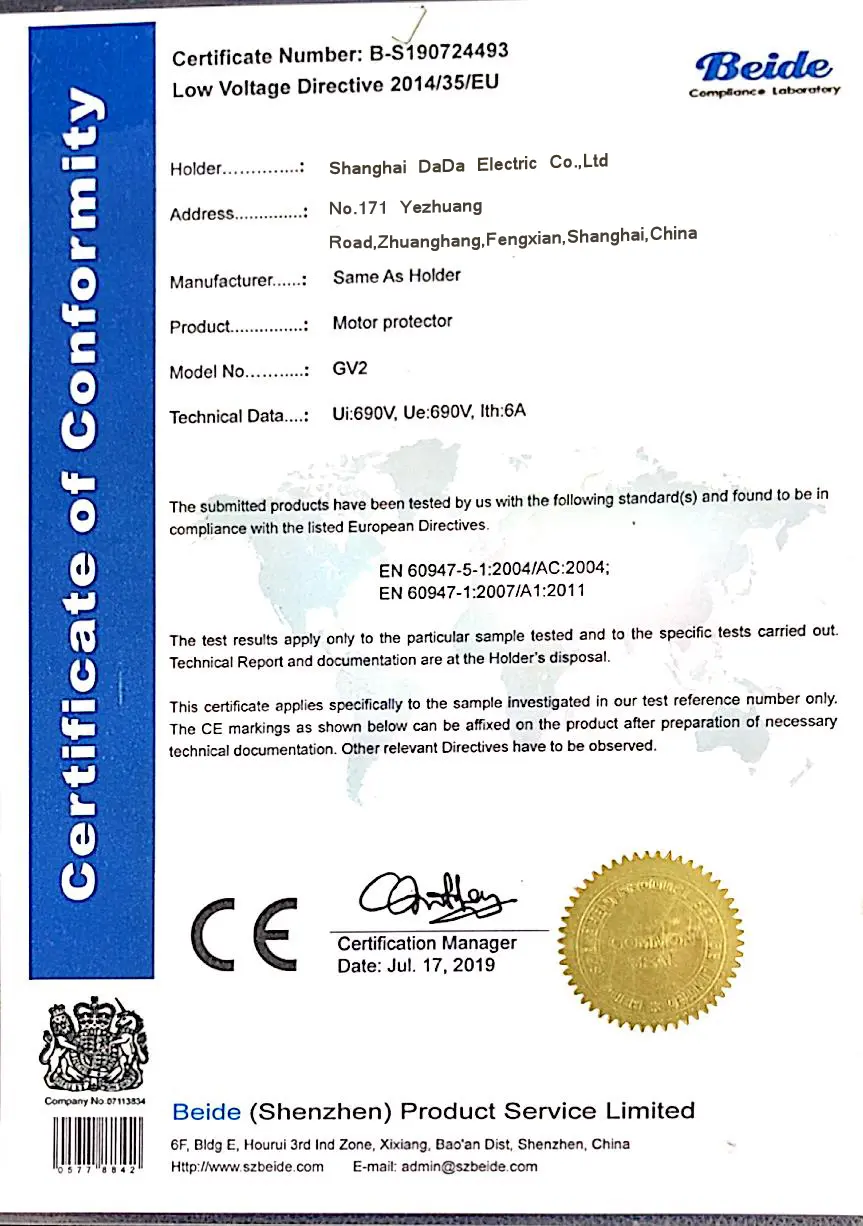

Сертификаттау: CE

Полюстер: 2P (бір фазалы қозғалтқыштар үшін немесе 3 фазалы қорғаныс жиынтығының бөлігі ретінде өте қолайлы)

Ток диапазонын орнату: 0,1A – 32A (теру арқылы реттеуге болады)

Кадр рейтингі: 32A

Номиналды жұмыс кернеуі: 690В айнымалы ток

Номиналды оқшаулау кернеуі (Ui): 690 В

Импульске төзімді кернеу (Uimp): 6000В

Жұмыс жиілігі: 50/60 Гц

Сапар класы: 10А (жалпы мақсаттағы қозғалтқыштар үшін стандарт)

Қорғау функциялары:

★ Термиялық артық жүктемеден қорғау

★ Қысқа тұйықталудан қорғау

★ Фазалық жоғалтудан қорғау* (*3 полюсті конфигурацияда немесе үйлестірілген жинақта пайдаланылғанда)

★  Оқшаулау функциясы (көрінетін үзіліс)

★ Кірістірілген температура компенсациясы

Механикалық қызмет мерзімі: 110 000 операция

Электрлік қызмет ету мерзімі (AC-3, 400V): 110 000 операция

Тарту моменті: 1,7 Н·м

Жұмыс түрі: ҚОСУ/ӨШІРУ түймешігінің анық шығу көрсеткіші бар

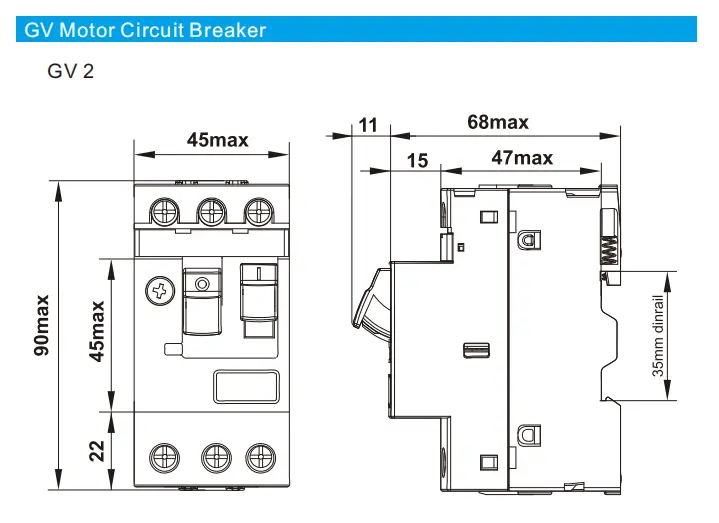

Орнату: 35 мм DIN рельс

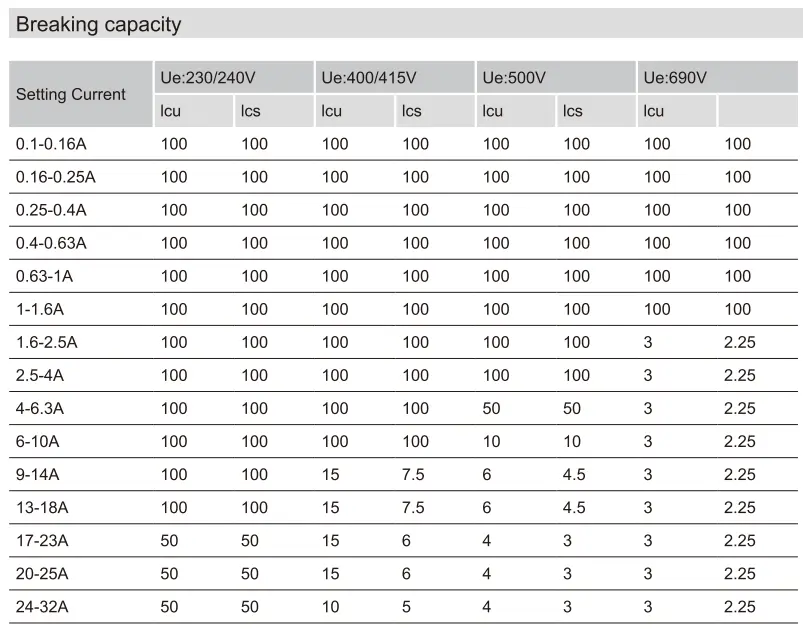

Техникалық деректер парағы

Неліктен CDADA GV2 2P қозғалтқышты қорғау сөндіргішін таңдау керек?

★ Барлығы бірде-бір қозғалтқышты қорғау

Ажыратқышты + термиялық шамадан тыс жүктеме релесін + оқшаулағышты біріктіреді — бөлек құрамдастардың қажеттілігін жояды.

★ Дәлдік және тұрақтылық

Температуралық компенсацияланған механизм қоршаған ортаның өзгеруіне қарамастан (мысалы, ыстық шеберхана немесе суық жертөле) тұрақты өшіруді қамтамасыз етеді.

★ Жоғары төзімділік

110 000 механикалық/электрлік цикл — ұзақ мерзімді сенімділік бойынша көптеген бәсекелестерден асып түседі.

★ Кеңістікті үнемдейтін 2P дизайны

Ықшам басқару панельдері, OEM машиналары және панельдік жылжымайтын мүлік шектеулі қайта жаңарту жобалары үшін өте қолайлы.

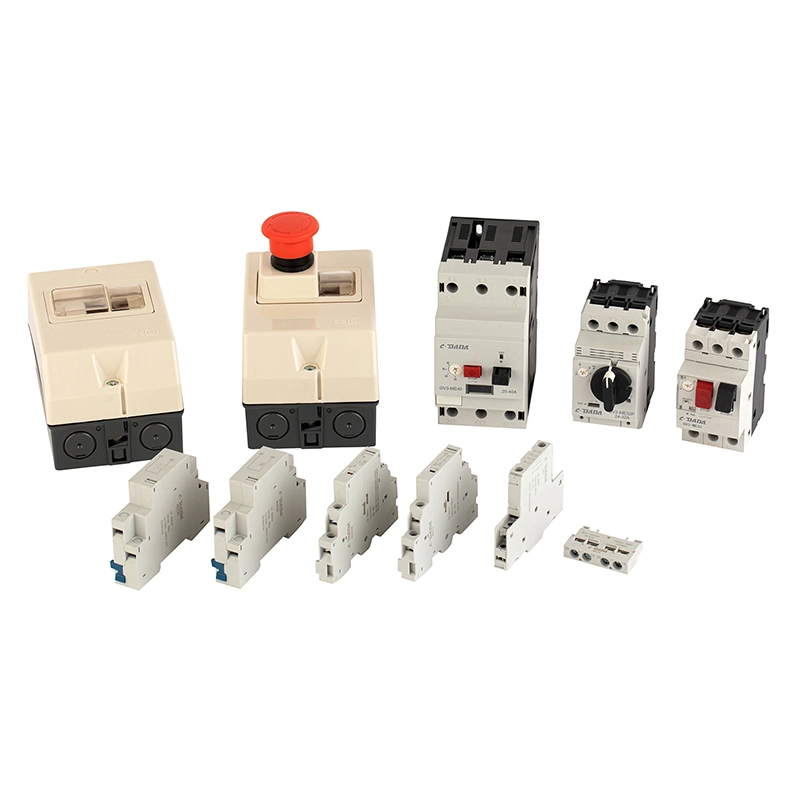

★ Толық аксессуарлар экожүйесі

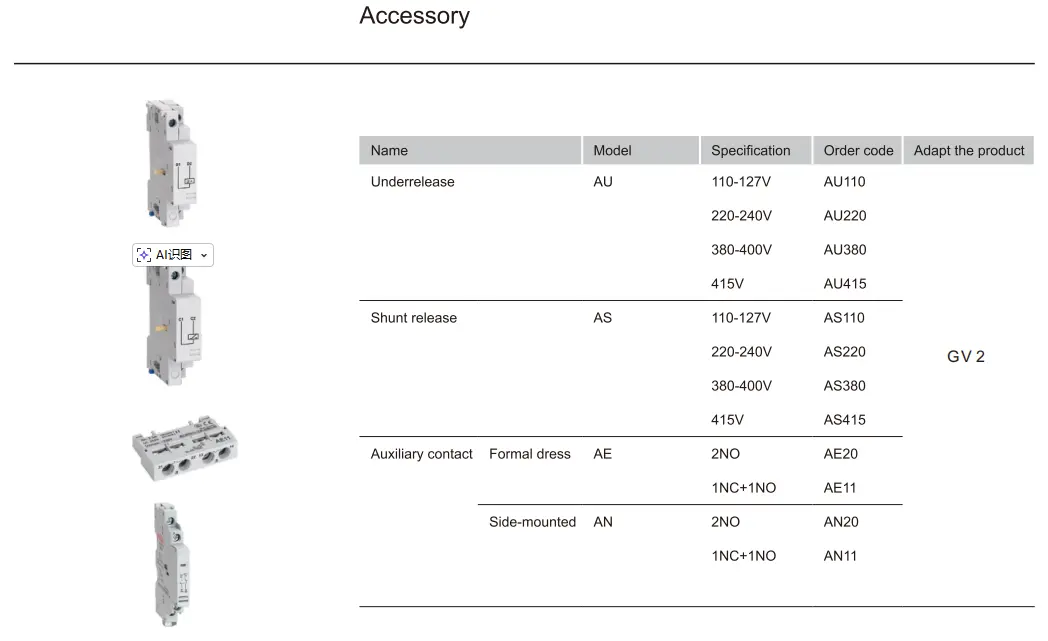

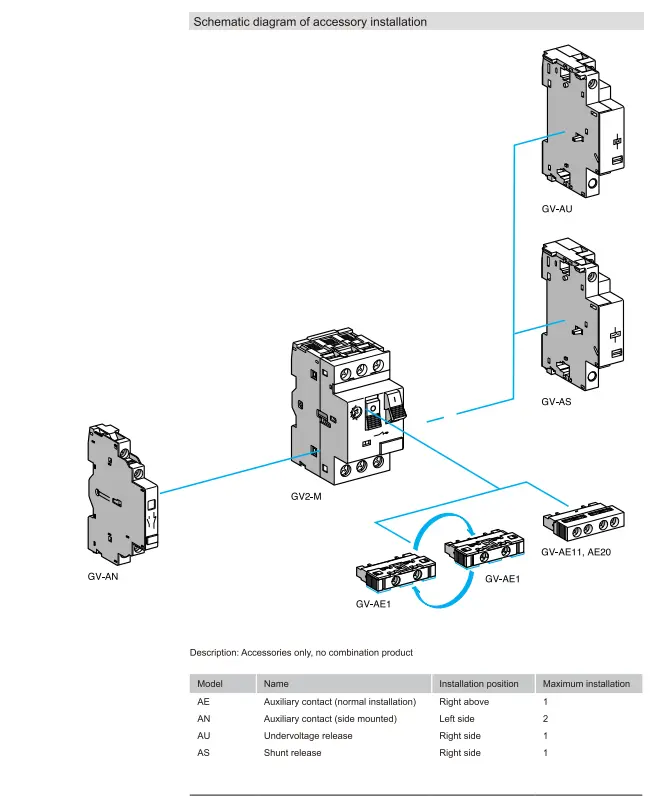

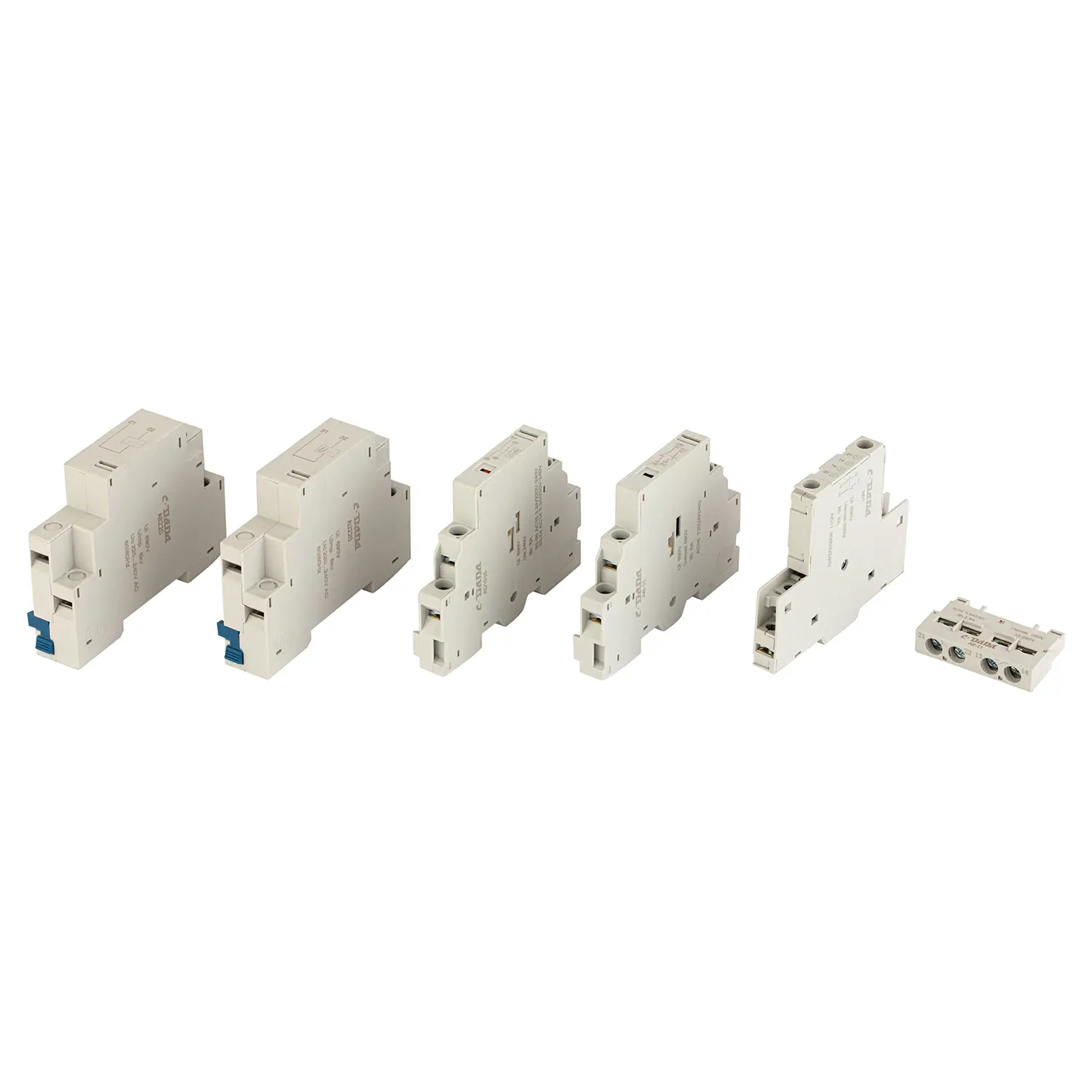

AE (алдыңғы қосалқы), AN (бүйірлік көмекші), AU (төмен кернеуді босату), AS (шунтталу) – қашықтан сигнал беруді, автоматты өшіруді немесе PLC интеграциясын қосады.

★  Жаһандық сәйкестік

CE 690 В рейтингімен сертификатталған — Еуропа, Азия, Африка және Латын Америкасы нарықтары үшін жарамды.

★ Жүйелілік автоматтандырылған өндіріс жабдығы, стандартталған жұмыс процедуралары, кіріс материалды қатаң тексеру, процесс кезіндегі тестілеу және маңызды параметрлер үшін соңғы 100% функционалдық сынақ арқылы қамтамасыз етіледі.

Типтік қолданбалар

Бірфазалы қозғалтқыштар: сорғылар, гараж есігін ашатын құрылғылар, шағын компрессорлар

OEM машиналары: орау машиналары, тамақ өңдеу жабдықтары

HVAC жүйелері: желдеткіш катушкалар, шағын салқындатқыштар

Ғимаратты автоматтандыру: лифт көмекшілері, желдетуді басқару

Қайта жаңарту жобалары: сақтандырғыштарды + жылу релесін біріктірілген MPCB-мен ауыстыру

Жиі қойылатын сұрақтар

1-сұрақ: MPCB мен стандартты автоматты ажыратқыштың айырмашылығы неде?

A1: GV2 сияқты қозғалтқышты қорғау сөндіргіші (MPCB) мыналарды қамтамасыз етеді:

● Реттелетін термиялық шамадан тыс жүктемеден қорғау (FLC қозғалтқышына сәйкес келеді)

● Магниттік қысқа тұйықталудан қорғау

● Фазалық жоғалтуды анықтау (3P нұсқаларында)

● Оқшаулау функциясы

→ Стандартты MCB тек қысқа тұйықталудан және тіркелген шамадан тыс жүктемеден қорғауды ұсынады — мотор үшін оңтайландырылмаған.

2-сұрақ: 2P GV2 3 фазалы қозғалтқышты қорғай ала ма?

A2: Жалғыз емес. 3 фазалы қозғалтқыштар үшін бірге үйлестірілген үш GV2 блогы (әр фазаға бір) қажет немесе 3P MPCB пайдаланыңыз. Дегенмен, 2P GV2 бір фазалы қозғалтқыштар немесе басқару схемалары үшін өте қолайлы.

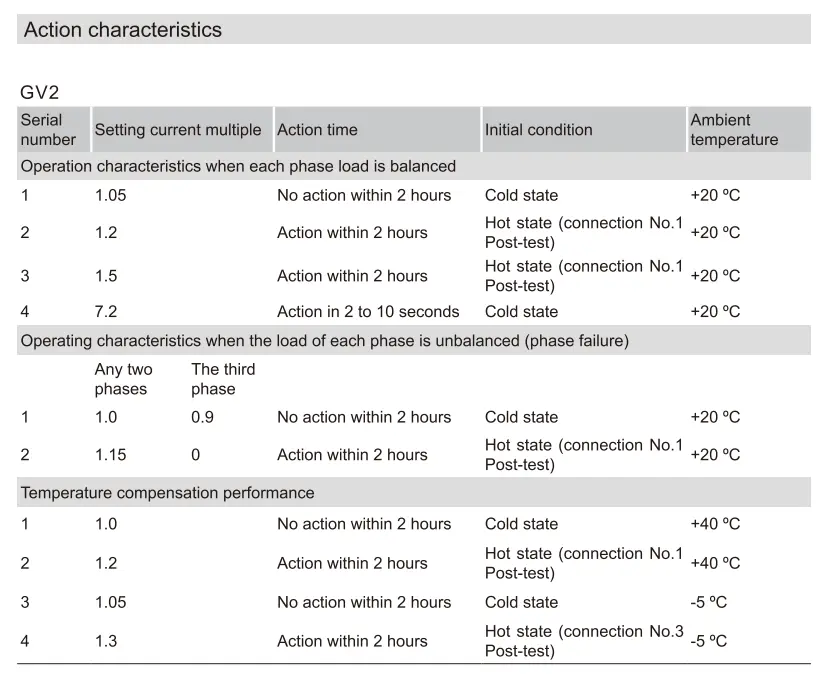

3-сұрақ: «10А саяхат класы» нені білдіреді?

A3: Ол сөндіргіштің шамадан тыс жүктеме кезінде қаншалықты жылдам қосылатынын анықтайды. 10А класы оның 7,2 × орнату тогы кезінде 10 секунд ішінде өшірілетінін білдіреді — жоғары іске қосу моменті жоқ стандартты торлы қозғалтқыштар үшін өте қолайлы.

4-сұрақ: Ол шынымен температураны өтей ме?

A4: Иә! Биметалдық жолақ термиялық өтеледі, сондықтан 0°C қоймада немесе 50°C қоршауда орнатылғанына қарамастан, өшіру дәл болып қалады.

5-сұрақ: Неліктен басқа брендтерге қарағанда CDADA GV2 таңдау керек?

A5: CDADA ұсынады:

● Сынақ есептері бар шынайы CE сертификаты

● Автоматтандырылған өндіріс → тұрақты сапа және ақаулардың төмен деңгейі

● Толық керек-жарақ үйлесімділігі (AE/AN/AU/AS)

● OEM және дистрибьюторлар үшін бәсекеге қабілетті баға

● Ағылшын тіліндегі жылдам техникалық қолдау және құжаттама
