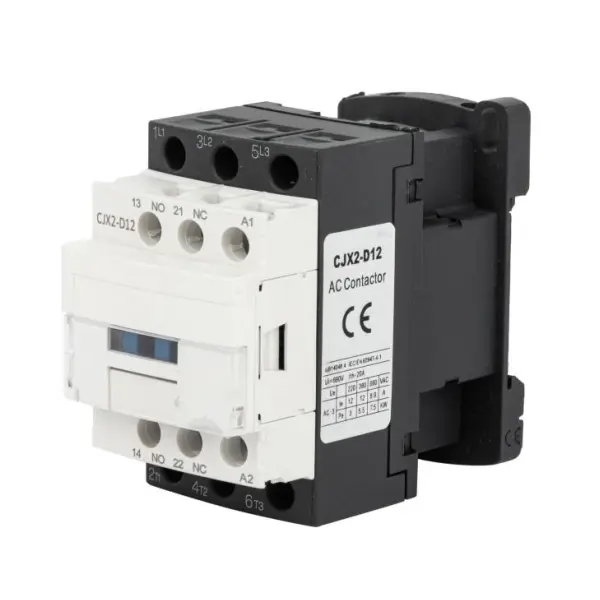

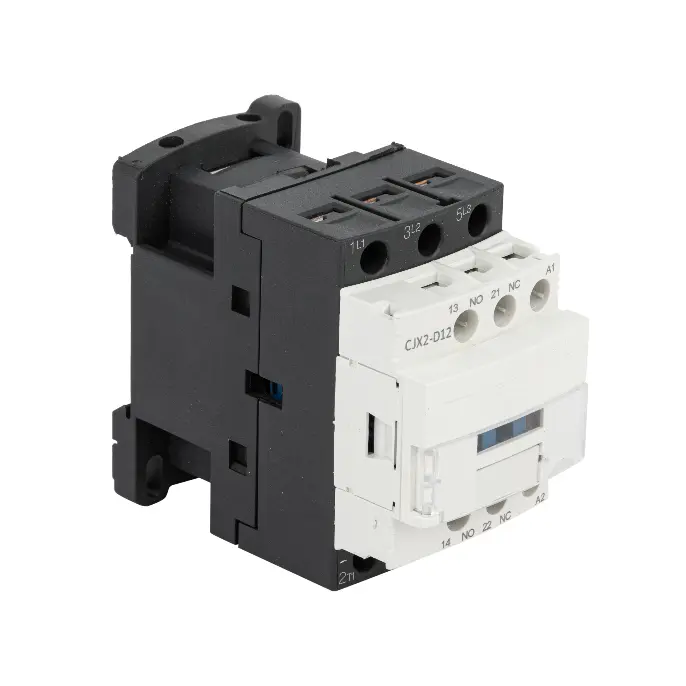

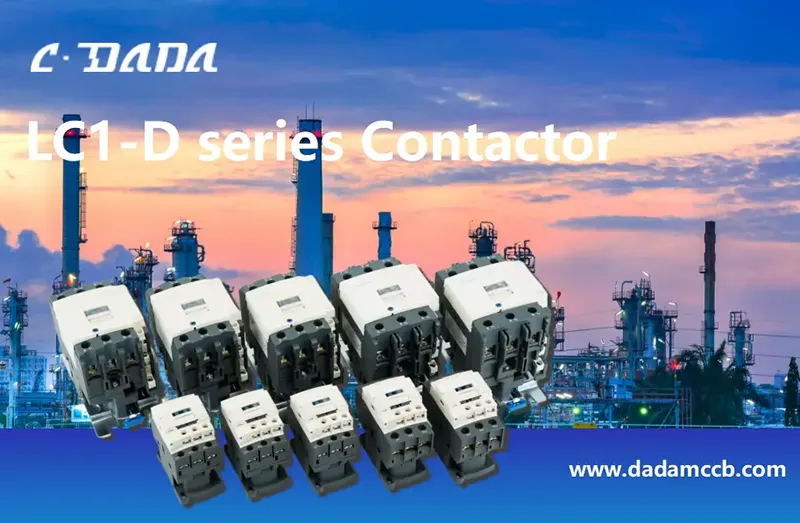

D контактор

Model:LC1-D Series

Shanghai DADA Electric сенімді өндіруші және бізде CDADA брендтері бар. Біздің D контакторымыз (LC1-D сериясы) IEC 60947-4-1 сертификатталған, 3P/4P, 620А дейін, AC-3/AC-4 стандартына сай. Кең орамдағы кернеу опциялары. Біз бұл өнімді қозғалтқышты басқару және өнеркәсіптік автоматтандыру үшін ұсынамыз, баға алу үшін бізге хабарласыңыз.

Сұрау жіберу

Өнім Сипаттамасы

IEC/EN 60947-4-1 стандарттарына сәйкес келетін Shanghai DADA Electric CO.,LTD компаниясы жасаған жоғары өнімді айнымалы ток контакторы CDADA LC1-D Series D контакторымен сенімді қозғалтқышты басқару және қуатты ауыстыру инженері. Өнеркәсіптік, коммерциялық және инфрақұрылымдық қолданбаларға арналған LC1-D сериясы номиналды токтары 9А-дан 95А-ға дейін (ауыр жүк нұсқаларында 620А-ға дейін) 3-полюсті немесе 4-полюсті конфигурацияларды қолдайды және 45кВт-қа дейінгі 3-фазалы торлы қозғалтқыштарды басқарады.

Стандартты 1NO+1NC қосалқы контактілерімен жабдықталған ол қозғалтқышты толық қорғау үшін термиялық шамадан тыс жүктеме релелерімен үздіксіз біріктіріледі. Айнымалы ток немесе тұрақты ток катушкаларының опциялары (24В–600В), AC-3 және AC-4 пайдалану санаттары және 690В оқшаулау үшін есептелген берік конструкциясы бар CDADA D контакторы жиі іске қосу-тоқтату циклдарында, конвейерлік жүйелерде, сорғыларда, компрессорларда және HVAC қондырғыларында сенімді өнімділікті қамтамасыз етеді - тіпті сұранысты орта және 40 m2 °C температурада. биіктік.

D Contactor

Негізгі спецификациялар

Серия: D Contactor

Бренд: CDADA | Өндіруші: Shanghai DADA Electric CO.,LTD

Стандарт: IEC/EN 60947-4-1

Сертификаттау: CE

Полюстер: 3P немесе 4P (таңдауға болады)

Номиналды жұмыс тогы (AC-3): 9A – 95A (ұзартылған диапазонда 620А дейін)

Мотор қуатын басқару (AC-3):

380/415В: 4кВт – 45кВт

660/690 В: 45 кВт дейін

Пайдалану санаттары: AC-3 (тиін торлы қозғалтқыштар), AC-4 (қосу және дюймдеу)

Номиналды оқшаулау кернеуі: 690В айнымалы ток

Қоршаған орта температурасы: –5°C және +40°C

Биіктігі: ≤ 2000м

Монтаждау: тік жазықтық ±5°, монтаждау санаты III

Көмекші контактілер: 1NO + 1NC (барлық үлгілерде стандартты)

Орам опциялары:

Айнымалы ток катушкалары: 24В, 36В, 48В, 110В, 127В, 220В, 240В, 380В, 415В, 440В, 480В, 500В, 600В

Тұрақты ток катушкалары: 24В, 36В, 48В, 110В, 220В

Техникалық деректер парағы

Элементтер		Үлгі	LC1-D09	LC1-D12	LC1-D18	LC1-D25	LC1-D32
Полюс			3/4	3/4	3/4	3/4	3/4
Көмекші байланыс			1NO+1NC	1NO+1NC	1NO+1NC	1NO+1NC	1NO+1NC
Номиналды әдеттегі қыздыру тогы (A) AC-1			20	20	30	40	50
Бағаланған операциялық ток (A)	380/400 В	AC-1 AC-4	9	12	18	25	32
	380/400 В	AC-1 AC-4	3.5	5	7.7	8.5	12
	660/690 В	AC-3 AC-4	6.6	8.9	12	18	21
	660/690 В	AC-3 AC-4	1.5	2	3.8	4.4	7.5
Номиналды оқшаулау кернеуі (V айнымалы ток)			690	690	690	690	690
Басқарылатын қуат 3-фазалы торлы қозғалтқыш (AC-3)	кВт	220/230В айнымалы ток 380/415В айнымалы ток 660/690В айнымалы ток	2.2	3	4	5.5	7.5
			4	5.5	7.5	11	15
			5.5	7.5	10	15	18.5
Айнымалы ток катушкасы(V)			24, 36, 48, 110, 127, 220, 240, 380, 415, 440, 480, 500, 600
Тұрақты ток катушкасы(V)			24，36，48，110，220

Элементтер		Үлгі	LC1-D40	LC1-D50	LC1-D65	LC1-D80	LC1-D95
Полюс			3/4	3/4	3/4	3/4	3/4
Көмекші схема Cat:AC-15,Ue=4 15V le=0,95A Ith=10A			1NO+1NC	1NO+1NC	1NO+1NC	1NO+1NC	1NO+1NC
Номиналды әдеттегі қыздыру тогы (A) AC-1			60	80	80	110	110
Бағаланған операциялық ток (A)	380/400 В	AC-3 AC-4	40	50	65	80	95
	380/400 В	AC-3 AC-4	18.5	24	28	37	44
	660/690 В	AC-3 AC-4	34	39	42	49	49
	660/690 В	AC-3 AC-4	9	12	14	17.3	21.3
Номиналды оқшаулау кернеуі (V айнымалы ток)			690	690	690	690	690
Басқарылатын қуат 3-фазалы торлы қозғалтқыш (AC-3)	кВт	220/230В айнымалы ток 380/415В айнымалы ток 660/690В айнымалы ток	11	15	18.5	22	25
			18.5	22	30	37	45
			30	37	37	45	45
Айнымалы ток катушкасы(V)			24, 36, 48, 110, 127, 220, 240, 380, 415, 440, 480, 500, 600
Тұрақты ток катушкасы(V)			24，36，48，110，220

Элементтер			Үлгі		LC1-D115		LC1-D150		LC1-D170		LC1-D205		LC1-D245
Полюс					3		3		3		3/4		3/4
Номиналды әдеттегі қыздыру тогы (A) AC-1					200		200		200		275		280
Бағаланған операциялық ток (A)	380/400 В		AC-3 AC-4		115		150		170		205		245
					50		65		70		75		85
	660/690 В		AC-3 AC-4		70		90		100		108		115
					25		32		35		38		40
Номиналды оқшаулау кернеуі (V айнымалы ток)					690		690		690		690		690
Басқарылатын қуат 3-фазалы торлы қозғалтқыш (AC-3)	кВт		380/415В айнымалы ток 660/690В айнымалы ток		55		75		75		90		110
					80		100		100		110		140
Айнымалы ток катушкасы(V)					110，127，220，240，380，415，440，480，500,600
Элементтер				Үлгі		LC1-D300		LC1-D410		LC1-D475		LC1-D620
Полюс						3/4		3/4		3/4		3/4
Номиналды әдеттегі қыздыру тогы (A) AC-1						360		430		580		850
Бағаланған операциялық ток (A)		380/400 В		AC-3 AC-4		300		410		475		620
						124		150		185		188
		660/690 В		AC-3 AC-4		190		235		290		360
						60		72		85		170
Номиналды оқшаулау кернеуі (V айнымалы ток)						690		690		690		690
Басқарылатын 3-фазалы қуат торлы қозғалтқыш (AC-3)		кВт		380/415В айнымалы ток 660/690В айнымалы ток		160		200		250		335
						220		280		330		450
Айнымалы ток катушкасы(V)						110, 127，220，240，380，415，440，480，500，600

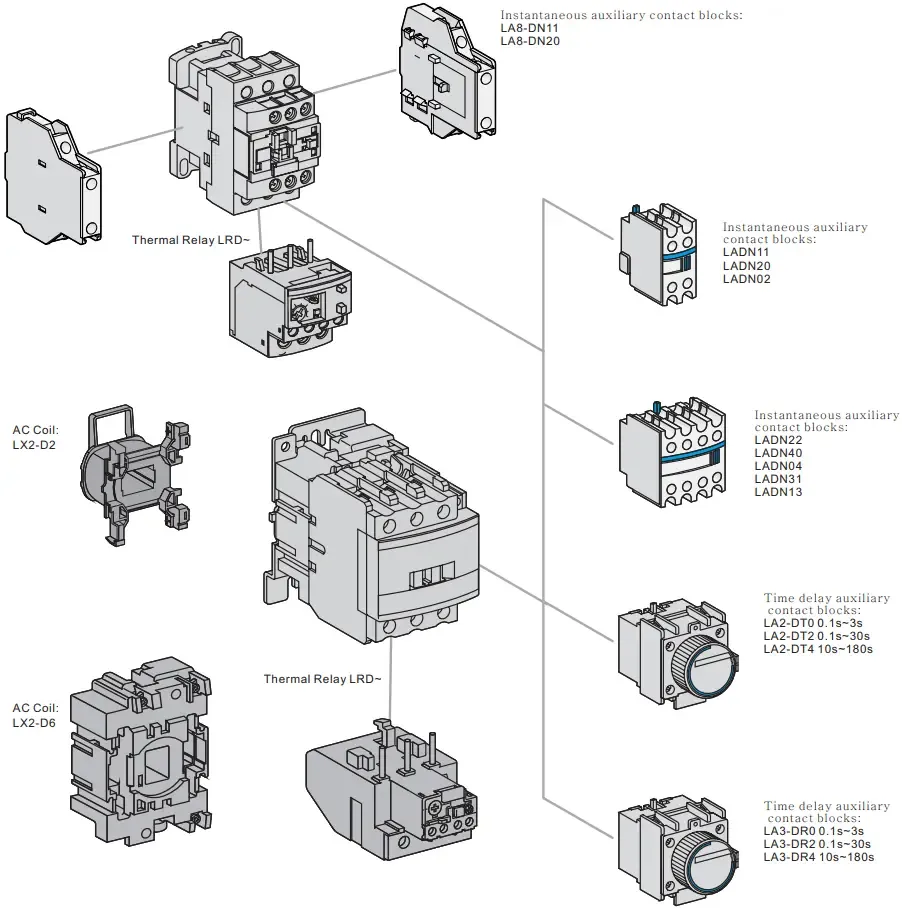

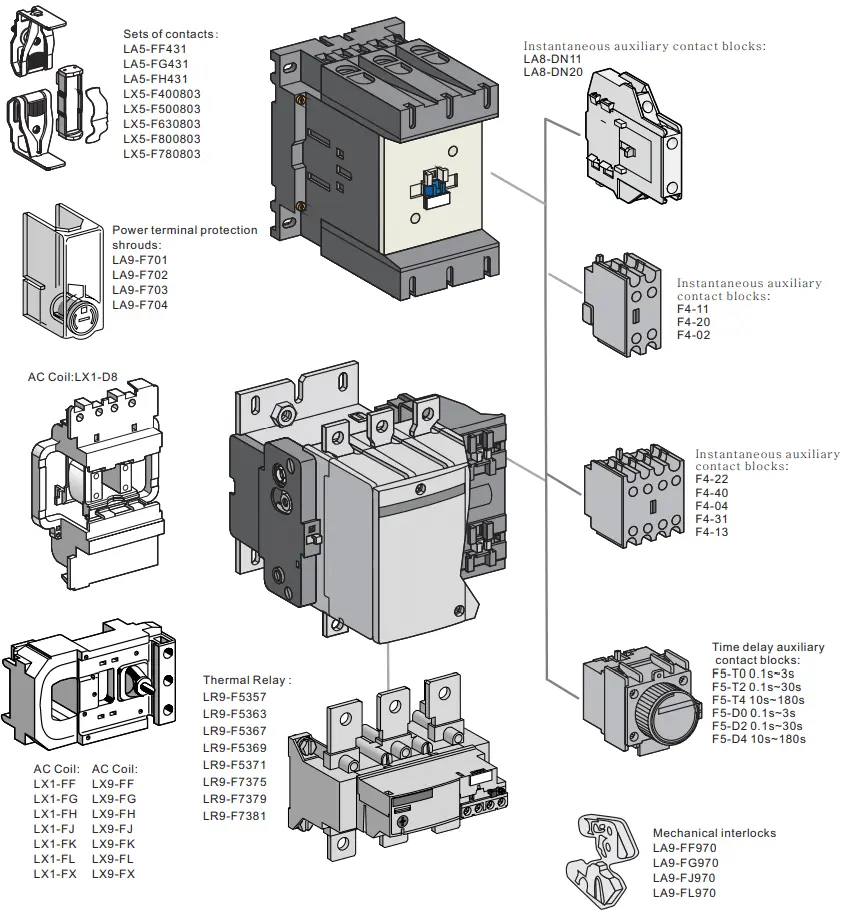

Аксессуарлар

D Contactor

Неліктен CDADA D контакторын таңдау керек?

★ Шынайы IEC сәйкестігі

IEC/EN 60947-4-1 стандартына сай әзірленген және сыналған — жаһандық қабылдауды және өзара әрекеттесуді қамтамасыз етеді.

★ Толық қозғалтқышты басқару шешімі

Толық қозғалтқышты іске қосу жинақтары үшін CDADA термиялық шамадан тыс жүктеме релесімен жұптаңыз — шамадан тыс жүктеме + қысқа тұйықталу + оқшаулау.

★ Кең кернеу икемділігі

13 айнымалы ток және 5 тұрақты ток катушкасының кернеуінен таңдаңыз — ғаламдық жобалар немесе аралас кернеулі панельдер үшін өте қолайлы.

★ Ауыр жүктерге төзімді

AC-4 режимін қолдайды (жиі кері айналдыру/қосу) — крандар, элеваторлар және конвейерлер үшін өте қолайлы.

★ Plug-and-Play интеграциясы

Стандартты 1NO+1NC қосалқы контактілері оңай блоктауды, сигнал беруді немесе PLC кері байланысын қамтамасыз етеді.

★ Өнеркәсіптік дәрежедегі сенімділік

Жоғары электр төзімділігі, төмен жанасу кедергісі және тұрақты доғаның басылуы — тоқтау уақытын азайту үшін сыналған.

★ Біздің негізгі артықшылықтарымыз: 1) Толық халықаралық сертификаттар, 2) Күшті OEM/ODM мүмкіндігі, 3) Жоғары шығындар мен өнімділік коэффициенті, 4) Сенімді кең ауқымды өндірістік қуат, 5) Кең экспорттық тәжірибе.

D Contactor

★ Біздің өнімдеріміз Оңтүстік-Шығыс Азияға, Таяу Шығысқа, Оңтүстік Америкаға, Африкаға, Еуропаға және ТМД елдеріне сәтті экспортталады, белдеу мен жол нарықтарына баса назар аударылады.

D Contactor

Типтік қолданбалар

D Contactor Қозғалтқыштар: сорғылар, желдеткіштер, компрессорлар, араластырғыштар

D Contactor HVAC жүйелері: салқындатқыш пен үрлеуді басқару

D Contactor Өнеркәсіптік автоматтандыру: конвейерлік желілер, орау машиналары

D Contactor Ғимаратты басқару: лифттерді басқару, жарықтандыру жағалары

D Contactor Энергия және су: ағынды суларды тазарту, суару жүйелері

Жиі қойылатын сұрақтар

1-сұрақ: «D контакторы» нені білдіреді?

A1: «D» осы модульдік, стандартталған айнымалы ток контакторлық платформасы үшін жаһандық деңгейде қолданылатын сериялық белгіні (LC1-D) білдіреді. Бұл техникалық классификация емес, бірақ шамадан тыс жүктеме релесі және механикалық блоктау сияқты керек-жарақтармен үйлесімділігі үшін панельдік құрылыста кеңінен танылды.

2-сұрақ: AC-3 және AC-4 бажының айырмашылығы неде?

A2:

● AC-3: торлы қозғалтқыштардың (мысалы, сорғылар, желдеткіштер) қалыпты іске қосылуы/тоқталуы. Төменгі стресс.

● AC-4: жиі тығындау, дюймдеу немесе кері айналдыру (мысалы, крандар, көтергіштер). Жоғары электр кернеуі → берік контактілерді қажет етеді. → CDADA LC1-D екеуі үшін де бағаланған, бұл оны жан-жақты етеді.

3-сұрақ: Мен бұл контакторды шамадан тыс жүктеме релесісіз пайдалана аламын ба?

A3: Мотор жүктемелері үшін ұсынылмайды. Контактор тек қуатты ауыстырады — ол шамадан тыс жүктемелерден қорғамайды. Қозғалтқыш қауіпсіздігі үшін әрқашан термиялық немесе электронды шамадан тыс жүктеме релесімен жұптаңыз.

4-сұрақ: 4-полюсті нұсқалар бар ма?

A4: Иә! Барлық LC1-D үлгілері 3P немесе 4P конфигурацияларын қолдайды — бейтарапты ауыстыратын қолданбалар немесе 4 сымды жүйелер үшін өте қолайлы.

5-сұрақ: Неліктен басқа D сериялы контакторларға қарағанда CDADA таңдау керек?

A5: CDADA ұсынады:

● Сынақ есептерімен шынайы IEC 60947-4-1 сәйкестігі

● Катушкалардың кеңірек кернеу диапазоны (экспорт үшін 415В, 480В, 600В қоса)

● Күміс қорытпасынан жасалған контактілер мен доғалық шұңқырлармен тұрақты сапа

● OEM қолайлы баға және үлгіні жылдам өзгерту

● Жаһандық сертификаттар (CE) және ағылшын құжаттамасы
