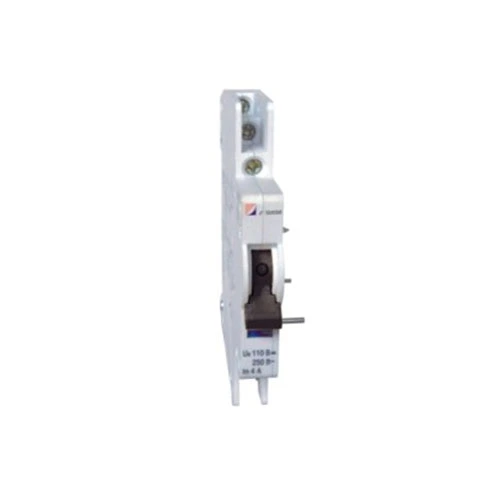

MCB дабылы және көмекші контакт

CDADA - 40 жылдан астам тәжірибесі бар өндіруші және жеткізуші, біз панельдік операторлар тым кеш болғанша өшірулі сөндіргішті жіберіп алатын тым көп жобаларды көрдік. Сондықтан біз CDADA MCB дабылын және көмекші контактіні (DAB7-FL) әзірледік: бір модульде екі маңызды сигналды беретін ақылды, кеңістікті үнемдейтін шешім — ажыратқыш күйі (ҚОСУ/ӨШІРУ) және істен шығу себебі (шамадан тыс жүктелу/қысқа тұйықталу).

Біздің кеңес: Егер сіздің басқару жүйеңіз қолмен өшіру мен ақаулық пайда болуын ажырату қажет болса, бұл сізге көрсету керек қосалқы құрал. Стандартты көмекші контактілер ғана айырмашылықты айта алмайды, бірақ біздікі мүмкін.

Қос функциялы дизайн: бір модуль, екі сигнал

CDADA MCB дабыл және көмекші контакті ақылды механикалық селекторы бар екі тәуелсіз тасымалдау контактісін ұсынады:

★ «A» нүктесіндегі сары индикатор: Екі контакт көмекші контактілер ретінде әрекет етеді → сигнал MCB ҚОСУ/ӨШІРУ күйі

★ «AL» жанындағы сары индикатор:

★ Сол жақ контакт = Көмекші (ҚОСУ/ӨШІРУ күйі)

★ Оң жақ контакт = Дабыл (тек қатеге байланысты MCB өшірілгенде қосылады)

★ Бұл сымды қосуға болатындығын білдіреді:

★ "Қосуды" көрсету үшін жасыл шам

★ «Ақау дабылын» іске қосу үшін қызыл шам немесе PLC кірісі

★ Барлығы DAB7-63 MCB құрылғысындағы жалғыз қосымша модульден.

Техникалық сипаттамалар

Маңызды: Бұл керек-жарақты дербес пайдалану мүмкін емес — ол тікелей DAB7-63 MCB құрылғысына орнатылуы керек.

Орнату нұсқаулығы (біздің дала инженерлерінен)

★ Қауіпсіз, сенімді жұмыс үшін мына қадамдарды орындаңыз:

★ Орнату алдында тізбекті өшіріңіз.

★ DAB7-FL модулін DAB7-63 MCB сол жағына сырт еткенше сырғытыңыз.

★ Жинақтағы екі жақты таспамен бекітіңіз (дірілге төзімділік үшін).

★ Сымдарды 4 терминалға қосыңыз (әрбір контакт тобына 2):

★ Көмекші (күй) үшін сол жұпты пайдаланыңыз

★ Дабыл үшін дұрыс жұпты пайдаланыңыз (сапарды анықтау)

★ Ақау дабылы функциясы қажет болса, сары селекторды «AL» күйіне қойыңыз.

★ Сынақ: MCB-ді қолмен өшіру — ақаулық өшіру кезінде тек дабыл контактісі күйін өзгертуі керек.

★ Pro кеңесі: сымдарыңызды анық белгілеңіз! Көптеген техниктер іске қосу кезінде көмекші және дабыл сигналдарын шатастырады.

Стандартты көмекші контактінің орнына қашан пайдалану керек?

Типтік қолданбалар:

★ Деректер орталығының PDU мониторингі

★ Күн комбайнының қораптары

★ Өнеркәсіптік басқару панельдері

★ Ғимаратты басқару жүйелері (BMS)

★ Лифт немесе HVAC қауіпсіздік тізбектері

Жиі қойылатын сұрақтар

1-сұрақ: Мен мұны CDADA емес MCB құрылғыларында қолдана аламын ба?

A1: Жоқ. DAB7-FL механикалық және өлшемді түрде тек CDADA DAB7-63 ажыратқыштарына арналған. Ол Schneider, ABB немесе Siemens MCB құрылғыларына сәйкес келмейді.

2-сұрақ: Дабыл контактісі шынымен қалай жұмыс істейді?

A2: MCB ішіндегі өшіру ысырма механизмі термиялық/магниттік ақаулық өшіру кезінде қолмен өшірумен салыстырғанда басқаша қозғалады. DAB7-FL бұл механикалық айырмашылықты анықтайды және дабыл контактісін нақты ақаулар кезінде ғана іске қосады.

3-сұрақ: Маған екі контактіге де сым керек пе?

A3: Міндетті емес. Басқару логикасына байланысты тек көмекші, жай дабылды немесе екеуін де пайдалануға болады. Модуль сізге икемділік береді.

4-сұрақ: Тұрақты күн сәулесімен жұмыс істеуге жарамды ма?

A4: Иә! DC-12 рейтингі 110В/0,5А, ол PV массивінің ақауларын қашықтан анықтау қажет болатын күн жолын бақылау үшін өте қолайлы.

5-сұрақ: Неліктен жалпы брендтерден гөрі CDADA таңдау керек?

A5: Өйткені біз мыналарды ұсынамыз:

● Шынайы ақаулық дискриминациясы (тек позицияны анықтау емес)

● DAB7 MCB құрылғыларымен үздіксіз интеграция — адаптер тақталары жоқ

● Зауытта тексерілген механикалық муфта – ойнату немесе өткізіп алу сигналдары жоқ

● Өрісті тексеру үшін визуалды индикаторды (сары жалауша) тазалаңыз

● Еш қиындықсыз жобаларға арналған жаһандық сертификаттар (CE, CB, RoHS).

CDADA R&D қорытынды ескертуі

Заманауи электр жүйелерінде «қосу/өшіру» жеткіліксіз - сізге интеллект қажет. Біздің MCB дабылы және көмекші контактіміз қарапайым ажыратқышты диагностикалық түйінге айналдырып, сізге ақылды, қауіпсіз панельдер жасауға көмектеседі. Оны MCB құрастыратын команда жасағандықтан, сіз тамаша синергияға ие боласыз - ешқандай болжам жоқ ». — CDADA өнімді әзірлеу тобы

Тапсырыс беруге дайынсыз ба? Біз ұсынамыз:

● Панель құрастырушылар үшін жаппай жеңілдіктер

● Алдын ала құрастырылған MCB + DAB7-FL қондырғылары (еңбекті үнемдеу)

● Тегін электр схемалары және PLC логикалық мысалдары
