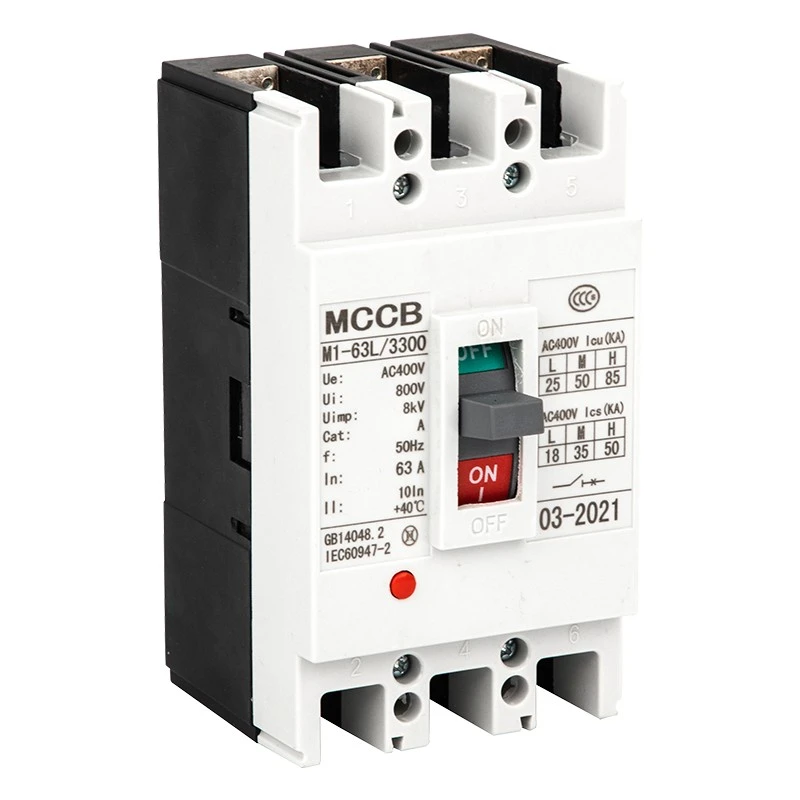

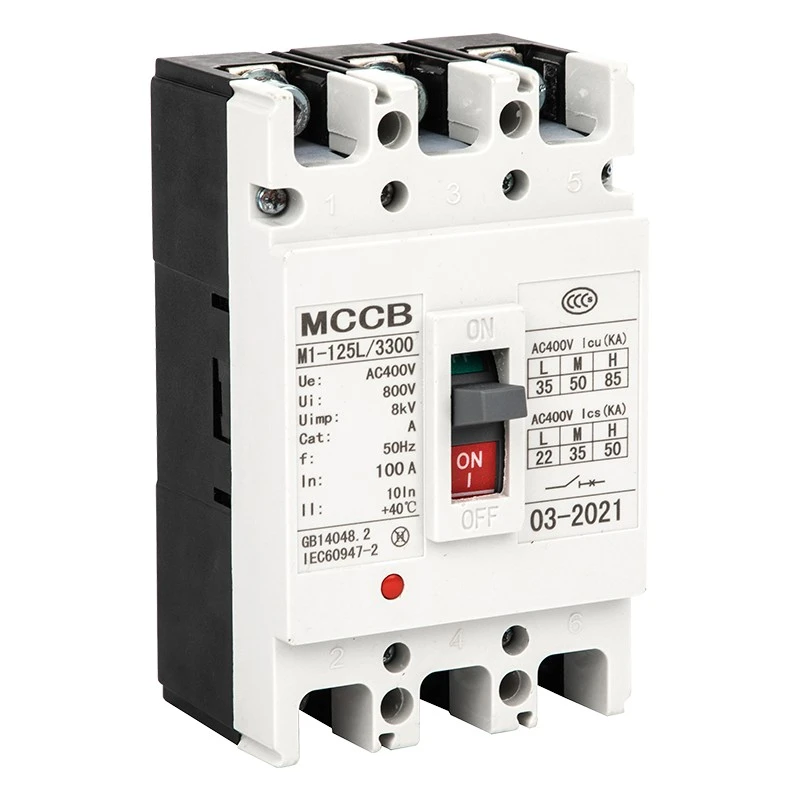

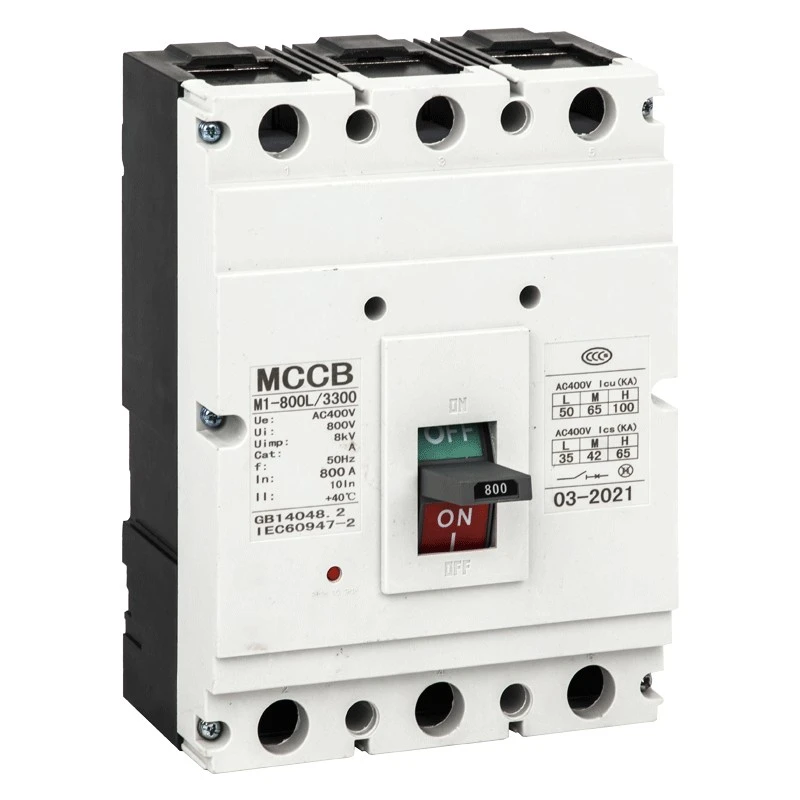

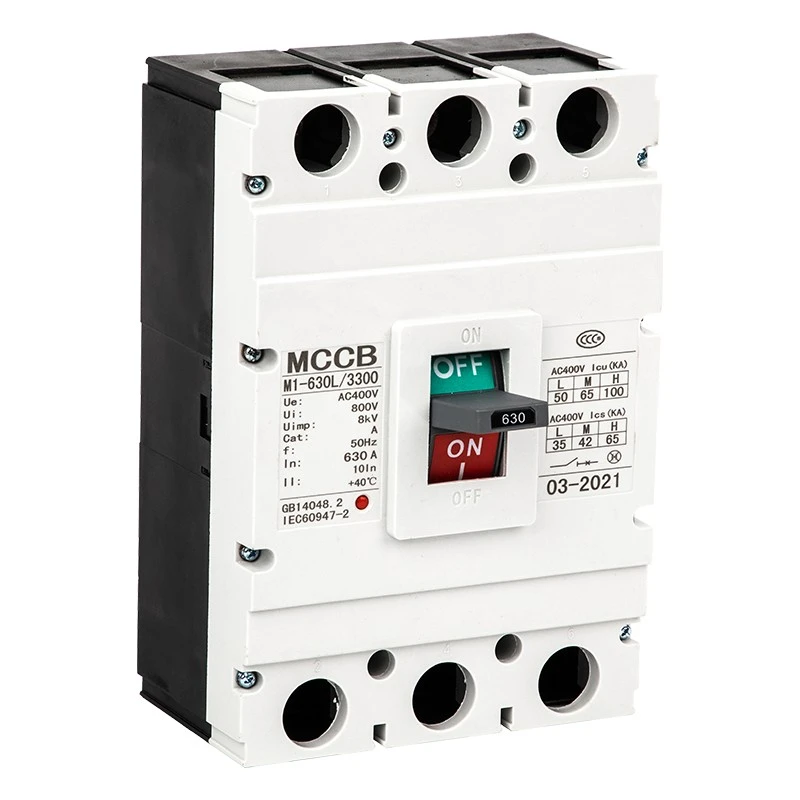

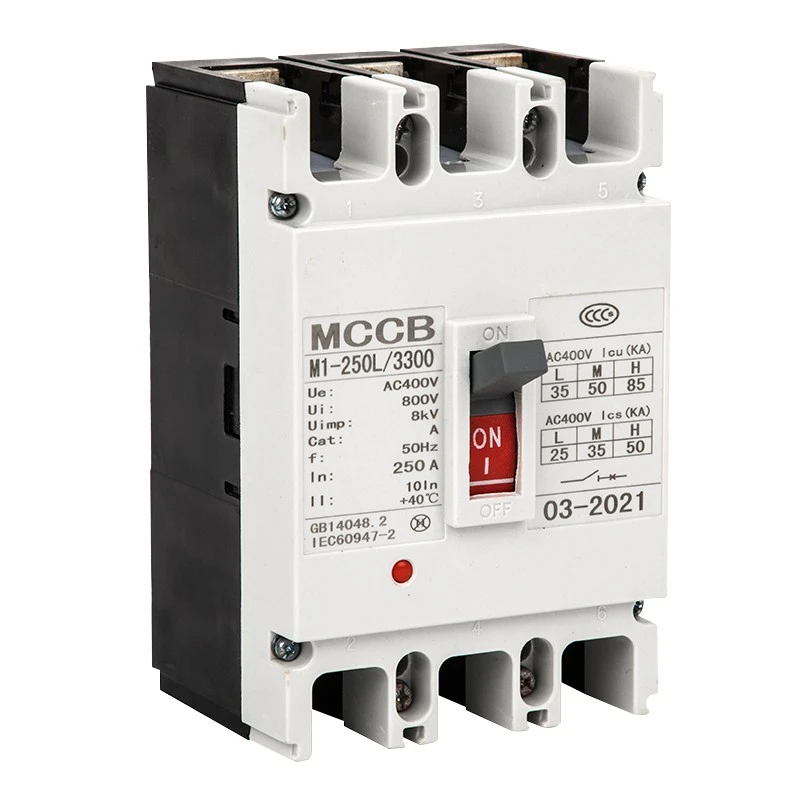

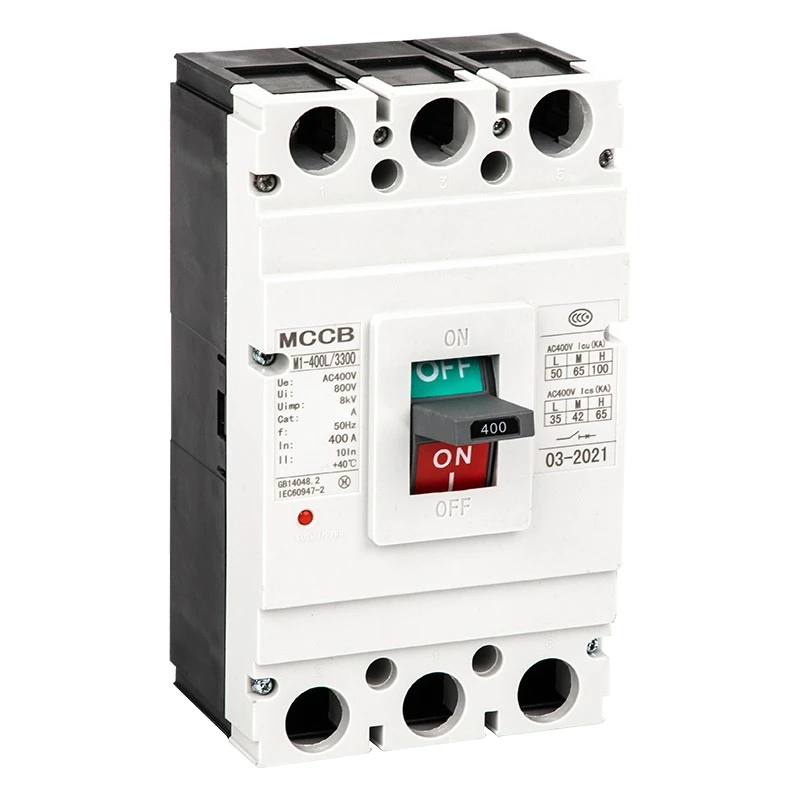

CM1 құйылған корпусты ажыратқыш

Бұл DAM2 (CM1) сериялы CM1 құйылған қорапты ажыратқыш - Қытайдағы сенімді өндіруші және жеткізуші Shanghai DADA Electric Co., Ltd. шығарған жоғары өнімділігі төмен вольтты қорғаныс құрылғысы. Номиналды оқшаулау кернеуі 800В-қа дейін, номиналды жұмыс кернеуі 400V/690V және номиналды ток 63А-дан 1600А-ға дейін, ол қуатты тарату, тізбекті қорғау, қозғалтқышты басқару және сирек ауыстырып қосу үшін кеңінен қолданылады.

Бұл серия тік және көлденең орнатуды қолдайды, IEC60947-2 стандартына сәйкес келеді және қуат жабдығын шамадан тыс жүктемеден, қысқа тұйықталудан және төмен кернеуден толық қорғауды қамтамасыз етеді.

Өнім ерекшеліктері

★ номиналды оқшаулау кернеуі: 800В; Жұмыс кернеуі: 400В/690В

★ Ток диапазоны: 63A, 100A, 225A, 400A, 630A, 800A, 1250,1600A

★ Үзіліс сыйымдылығы: L стандартты, M орташа, H жоғары үзу түрі

★ Жылу-магниттік және электромагниттік қосарлы босату режимдері

★ Тік/көлденең орнату, оқшаулау үшін қолайлы

★ Кең қоршаған орта температурасы диапазоны: -5℃~+40℃

★ Биіктігі ≤2000м, ластану дәрежесі 3

Қолданбалар

CDADA CM1 құйылған корпус сөндіргіші өнеркәсіптік және азаматтық электр қуатын тарату жүйелерінде, соның ішінде зауыттарда, ғимараттарда, деректер орталықтарында, электр станцияларында, инфрақұрылымда, механикалық жабдықтарда және қуат тарату шкафтарында кеңінен қолданылады. Ол сондай-ақ құрылыста, металлургияда, мұнай-химия және басқа салаларда қозғалтқышты қорғау, тізбекті түрлендіру және қауіпсіз электрмен жабдықтау үшін қолданылады.

Техникалық параметрлер

★ Стандарттар: IEC60947-2, GB14048.2

★ Жиілік: айнымалы ток 50Гц/60Гц

★ Полюс: 1P,2P, 3P, 4P

★ Шығару: жылу-магниттік (қос), электромагниттік (лезде)

★ Лездік параметр: Тарату түрі 10In±20%; Қозғалтқыш түрі 12In±20%

★ Орнату: Алдыңғы сым, артқы сым, қосылатын модуль түрі

★ Пайдалану: Қолмен, электрмен жұмыс істейтін механизм

Контур және орнату өлшемдері

Біздің CM1 MCCB 63A–1600A үлгілері үшін толық өлшем деректерін қамтамасыз етеді, соның ішінде алдыңғы сымдар, артқы сымдар және қосылатын модуль түрі. Жақтаудың әртүрлі өлшемдері (63/100/225/400/630/800/1250/1600) стандартты шкафты орнату үшін сәйкес келетін H, H1, H2 өлшемдері бар. Қолмен және электрмен жұмыс істейтін механизм биіктігі де оңай құрастыру үшін стандартталған.

Керек-жарақтар мен функциялар

Ішкі аксессуарлар

★ Шунтты босату: сенімді өшіру үшін 70%–110% номиналды кернеу

★ Төмен кернеуді босату: автоматты қорғау үшін кернеудің 35%–70% төмендеуі

★ Көмекші контакт және дабыл контактісі: сигналдық кері байланыс және ақау дабылы

★ Алдын ала төленген есептегіштің арнайы шығарылымы: өшіруді кідірту 0,5–2 с

Сыртқы аксессуарлар

★ Қолмен жұмыс істеу механизмі

★ Электрлік (моторлы) жұмыс механизмі

★ Фазалық сепараторлар, бекіту бұрандалары, шиналар жинақтары

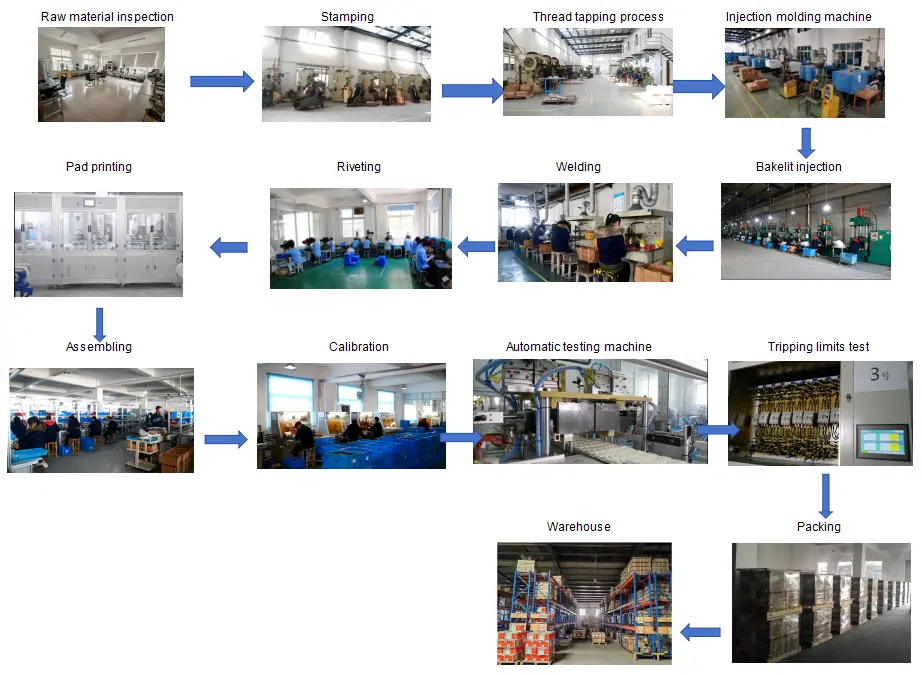

Сапаны бақылау ағыны

Шикізатты тексеру → Өндірістік өңдеу → Құрастыру желісі → Қозғалыс сипаттамасы сынағы → Температураның көтерілу сынағы → Қысқа тұйықталу сынағы → Қартаю сынағы → Сыртқы түрі мен өлшемдерін тексеру → Қаптама → Жіберер алдында соңғы тексеру

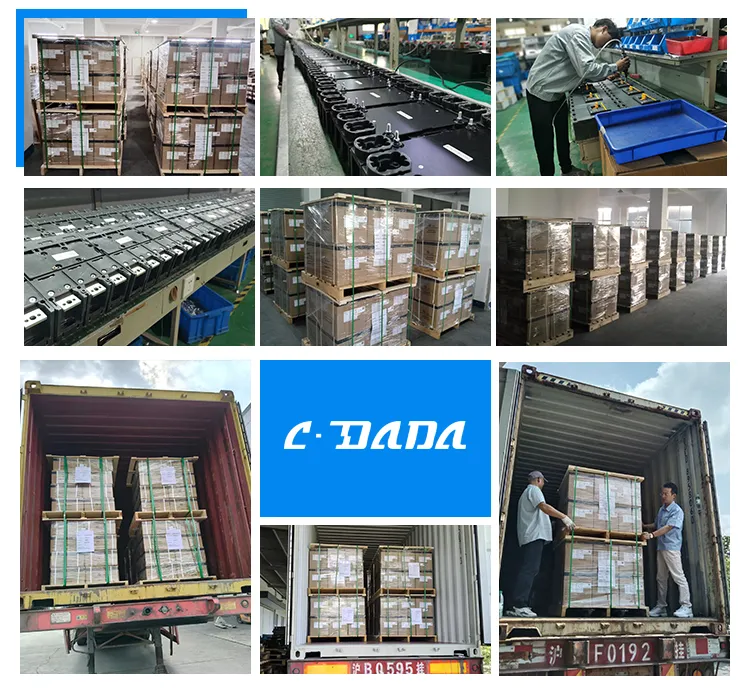

Қаптама және жөнелту

★ Қауіпсіз тасымалдауға арналған стандартты экспорттық қорап + ағаш паллет

★ Белгі: үлгі, ток, полюс, саны, сертификат

★ Теңіз, әуе және жердегі логистикаға қолайлы

Сертификаттар

IEC60947-2, GB14048.2, CE, CB, ROHS және басқа халықаралық мақұлдаулар.

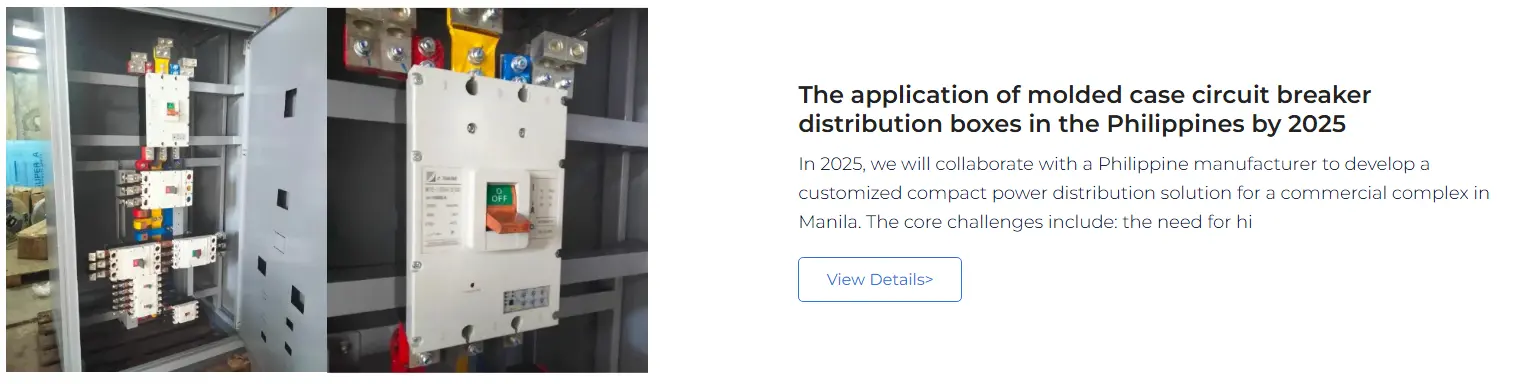

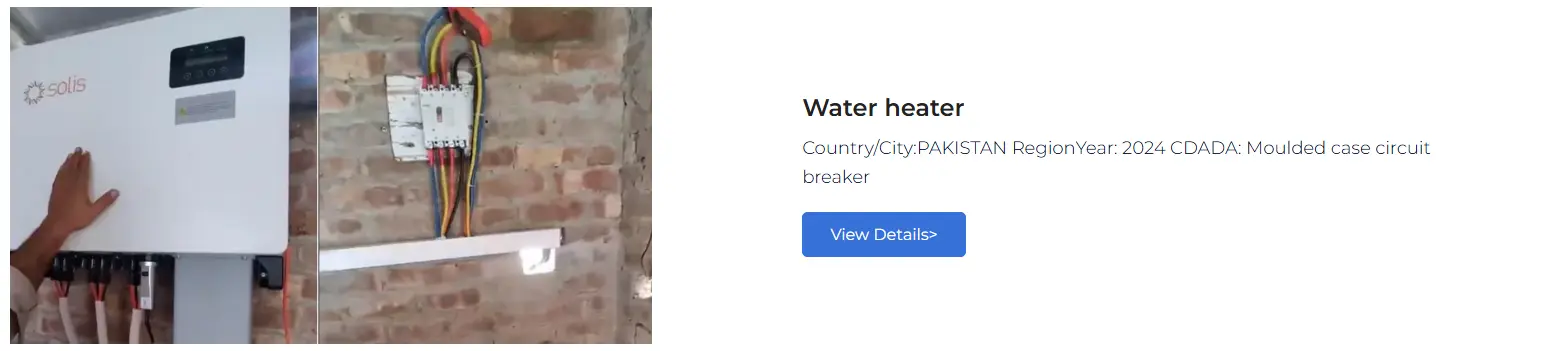

Тұтынушымен ынтымақтастық жағдайлары

CDADA DAM2 сериялы MCCB Еуропадағы, Оңтүстік-Шығыс Азиядағы, Таяу Шығыстағы, Африкадағы және Оңтүстік Америкадағы қуат тарату жүйесінің интеграторлары, өнеркәсіптік жабдық өндірушілері, тарату құрылғылары зауыттары, құрылыс мердігерлері және OEM брендтерін қоса алғанда жаһандық тұтынушыларға жеткізілді. Біз ұзақ мерзімді серіктестер үшін тұрақты жаппай жеткізуді және теңшелген шешімдерді ұсынамыз.
