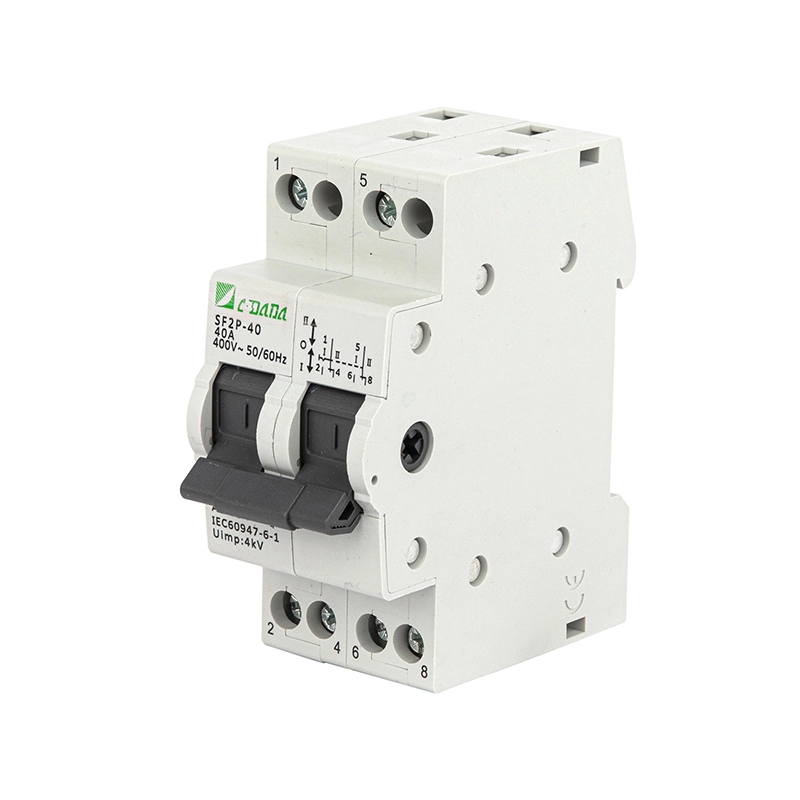

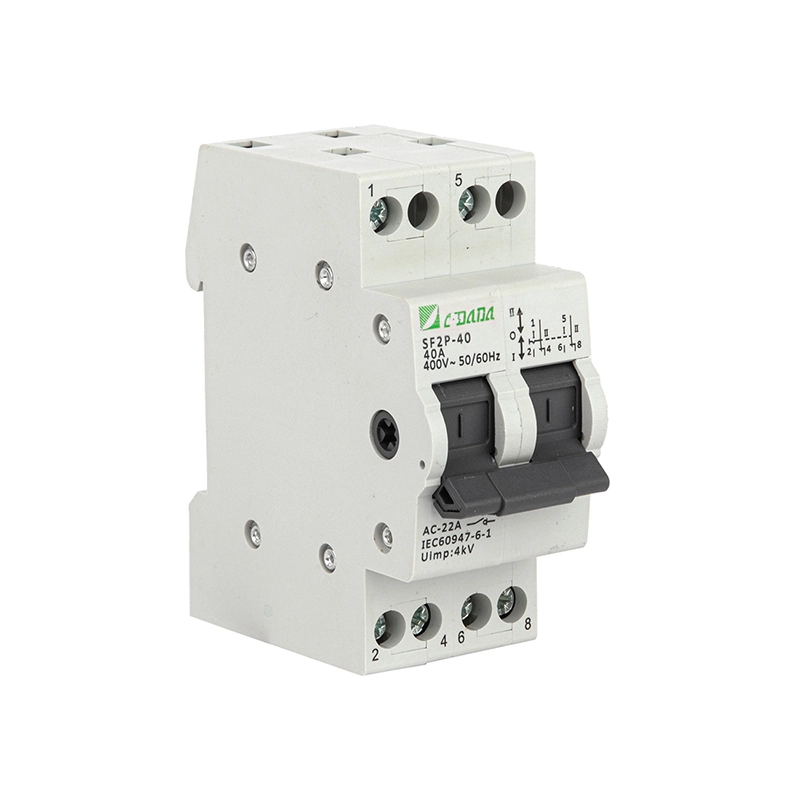

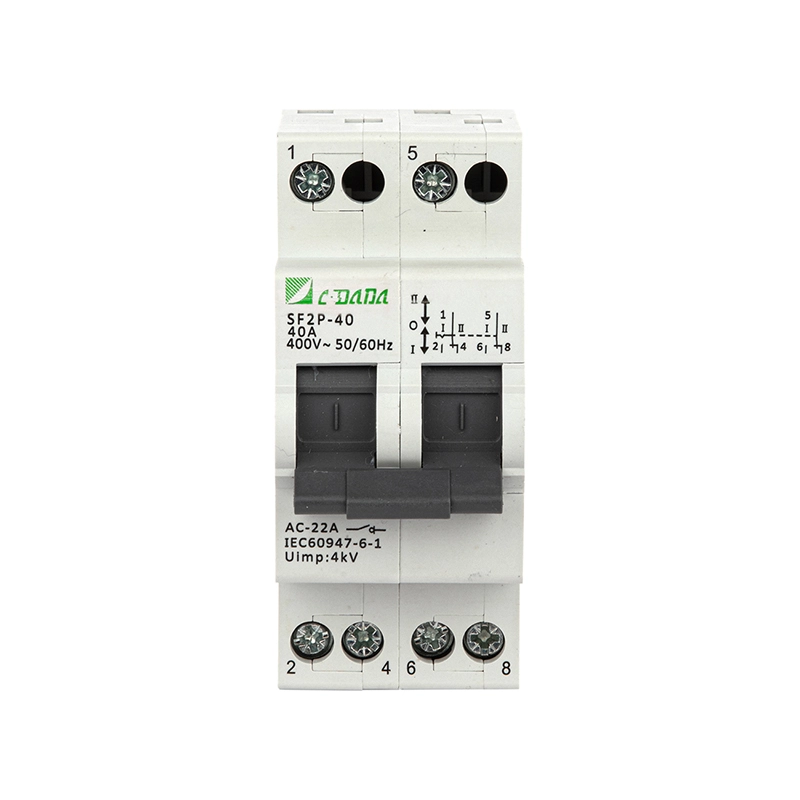

2P ауысу қосқышы

CDADA SF Series 2P ауыстырып қосқышы арқылы қауіпсіз және сенімді қуат көзін ауыстыруды қамтамасыз етіңіз, ол тұрғын үй, коммерциялық және жеңіл өнеркәсіптік қолданбаларда маңызды тізбекті түрлендіруге жарамды. Бұл DIN рельсіне орнатылған микро ауыстырып қосқыш қос қуат көздерін немесе анық 3 позициялық жұмысы бар жүктемелерді қолдайды: I -OFF-II, желі/тор мен резервтік/генератор қорлары, қозғалтқышты алға/кері басқару немесе фаза/кернеуді бақылау тізбектері арасындағы үздіксіз ауысуды қамтамасыз етеді.

Айнымалы ток 50/60 Гц, 230–400 В және 16А-дан 125А-ға дейінгі токтар үшін есептелген CDADA 2P ауыстырып қосқышы IEC 60947-3 және EN 60947-3 стандарттарына сәйкес келеді. ҚОСУ/ӨШІРУ позициясының индикаторлары, жоғары өткізгіштік контактілері және серіппелі жылдам жасау/үзу механизмі бар, ол жиі қолмен жұмыс істегенде де тұрақты өнімділікті қамтамасыз етеді. MCB және контакторлармен қатар модульдік орнатуға арналған, ол ғимараттардағы, сорғы бөлмелеріндегі, телекоммуникациялық шкафтардағы және апаттық жарықтандыру жүйелеріндегі тарату тақталары үшін өте қолайлы.

Негізгі спецификациялар

Сериялар: SF Series 2P қолмен ауыстыру қосқышы

Бренд: CDADA | Өндіруші: Shanghai DADA Electric CO.,LTD

Полюстер: 2P (Қос полюс) — 1P және 4P нұсқаларында қол жетімді

Номиналды ток: 16A – 125A (қоршаған ортадан 40°C жоғары 80%-ға дейін төмендету)

Номиналды кернеу: 230/400В айнымалы ток, 50/60Гц

Оқшаулау кернеуі (Ui): 500В

Пайдалану санаты: AC-22A (аралас резистивті және индуктивті жүктемелер)

Қысқа уақытқа төзімді ток (Icw): 1с үшін 12×Ie

Жасау сыйымдылығы: 20×Ie, t=0,1с

Механикалық қызмет ету мерзімі: 8500 операция

Электрлік қызмет мерзімі: 1500 операция (жүктемеде)

Ластану дәрежесі: II

Орнату: стандартты TH35 DIN рельсі

Жұмыс: Қолмен 3 позициялы тұтқа (I – O – II)

Көрсеткіштер: тұтқаны туралау арқылы көрінетін ҚОСУ/ӨШІРУ күйі

Терминалдар: Кабель немесе шиналық қосылым

Тарту моменті:

1,2 Н·м (16–40А)

3,5 Н·м (63–125А)

Қауіпсіздік ескертпесі: доға сөндіргіш камера жоқ → қысқа тұйықталудан қорғау үшін жоғары ағын сақтандырғыштармен/MCB құрылғыларымен бірге пайдаланылмауы керек.

Техникалық деректер парағы

Неліктен CDADA 2P ауысу ауыстырғышын таңдау керек?

★ Қауіпсіз 3 позициялық оқшаулау

Шынайы ӨШІРУЛІ (O) күйі екі көзді де ажыратады — техникалық қызмет көрсету және кері қайтаруға қарсы қауіпсіздік үшін маңызды.

★ DIN-Рельсті модульдік дизайн

MCB құрылғыларымен бірге бірнеше секундта орнатылады — орынды үнемдейді және смарт ғимараттарда немесе OEM корпустарында панельдердің орналасуын жеңілдетеді.

★ Жоғары сенімді контактілер

Оңтайландырылған динамикалық-статикалық байланыс геометриясы төмен қарсылық пен ұзақ мерзімді тұрақтылықты қамтамасыз етеді.

★ Жаһандық сәйкестік

Еуропада, Азияда, Африкада және Латын Америкасында қабылданған IEC 60947-3 сертификатталған.

★ Пайдаланушыға қауіпсіз жұмыс

Серіппелі механизм ішінара қосылуды болдырмайды; 63A+ үлгілері үшін қосымша ұзартылған тұтқа.

★ Жан-жақты қолданбалар

Генераторды беруден қозғалтқыш бағытын өзгертуге дейін - бір қосқыш, бірнеше функция.

Типтік қолданбалар

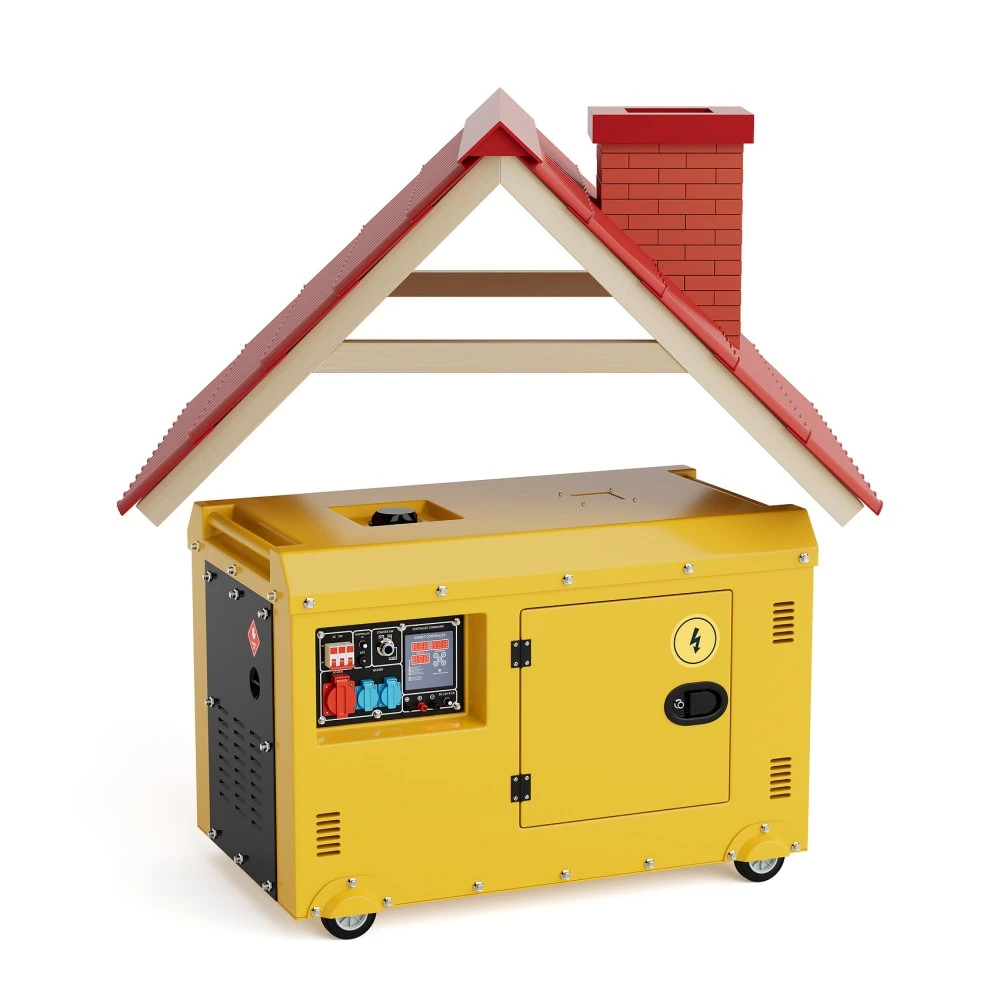

Сақтық қуат жүйелері: утилита мен генератор арасында ауысу

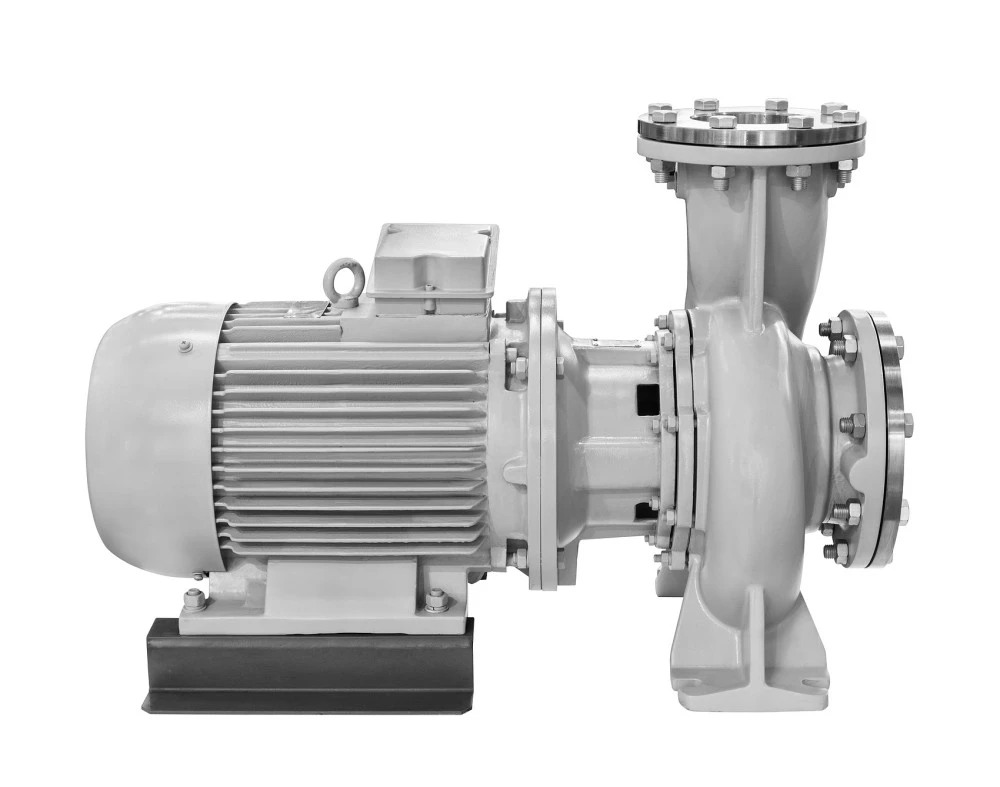

Моторды басқару: шағын сорғылардың немесе желдеткіштердің алға/кері айналуы

Өлшеу схемалары: өлшеу панеліндегі кернеуді/фазаны таңдау

Ғимаратты автоматтандыру: қос HVAC қондырғысын ауыстыру, авариялық жарықтандыруды беру

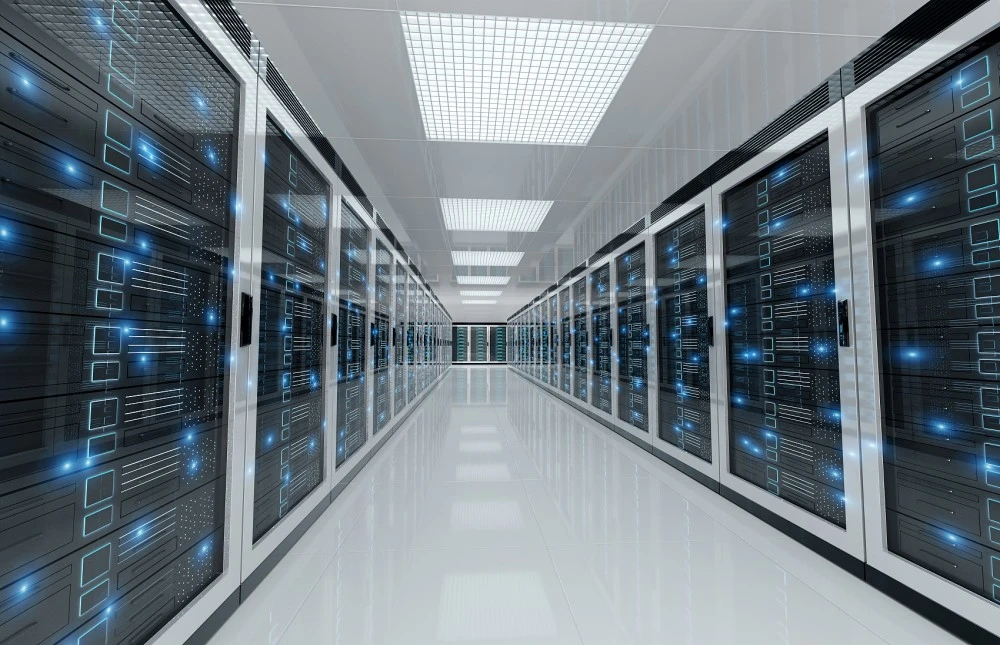

Телекоммуникациялық және деректер орталықтары: артық PSU көзін таңдау

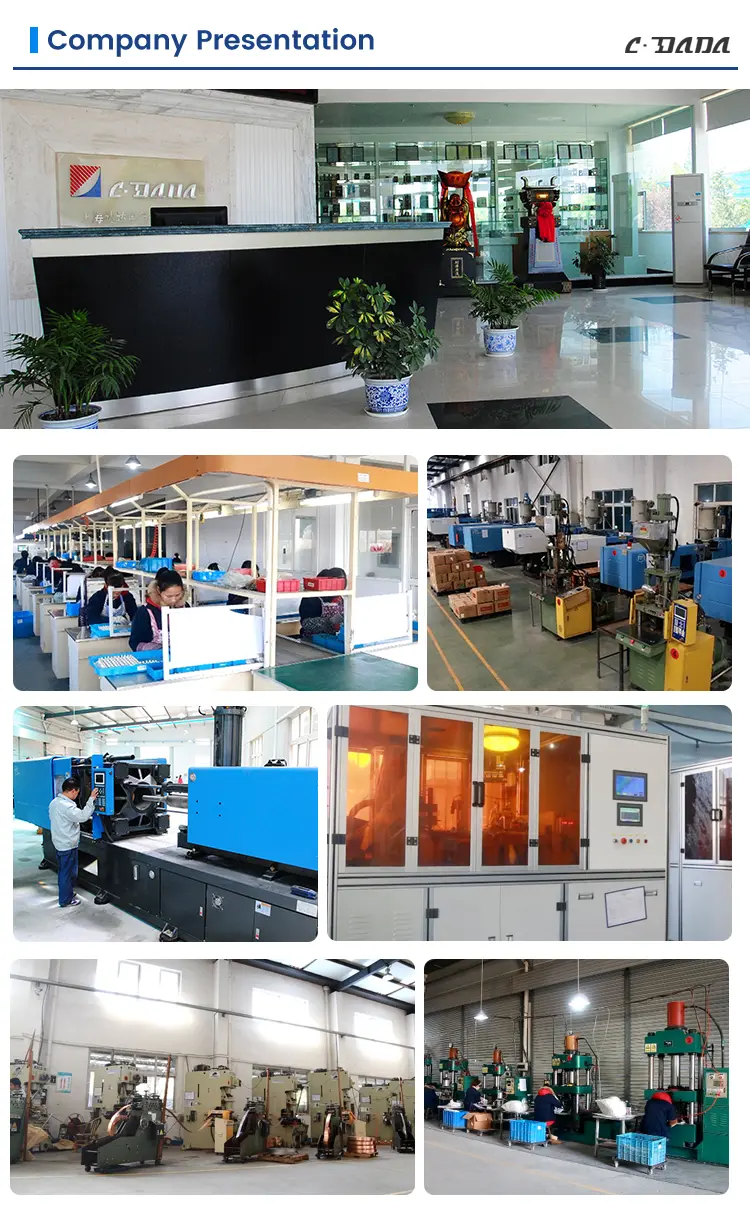

CDADA туралы

★ Біздің негізгі артықшылықтарымыз:

1) Толық халықаралық сертификаттар,

2) күшті OEM/ODM мүмкіндігі,

3) Жоғары шығындар мен өнімділік коэффициенті,

4) Сенімді кең ауқымды өндірістік қуат,

5) Экспорттың мол тәжірибесі.

★ Біздің өнімдеріміз Оңтүстік-Шығыс Азияға, Таяу Шығысқа, Оңтүстік Америкаға, Африкаға, Еуропаға және ТМД елдеріне сәтті экспортталады, белдеу мен жол нарықтарына баса назар аударылады.

★ Біз ҒЗТКЖ-ға үздіксіз инвестиция саламыз, жаһандық стандарттар мен нарық трендтерін қадағалаймыз және өнім портфолиосын жаңарту үшін сала сарапшыларымен ынтымақтасамыз.

Жиі қойылатын сұрақтар

1-сұрақ: Мен жүктеме кезінде ауыса аламын ба?

A1: ұсынылмайды. SF сериясының 2P ауыспалы қосқышында доға сөндіргіш камерасы жоқ. Ауыстыру алдында әрқашан тізбекті токтан ажыратыңыз немесе тек жүктемесіз тасымалдау үшін пайдаланыңыз (мысалы, оқшаулағыш функциясы). Тоқты жүктемені ауыстыру үшін моторлы АТС немесе сақтандырылған ажыратқыштарды қарастырыңыз.

2-сұрақ: Неліктен «O» (OFF) позициясы бар?

A2: Орталық ӨШІРУЛІ күйі екі қуат көзінен де толық оқшаулануды қамтамасыз етеді — техникалық қызмет көрсету қауіпсіздігі және генераторларға немесе инверторларға кері әсер етуді болдырмау үшін маңызды.

3-сұрақ: Осы қосқышпен сақтандырғыштар қажет пе?

A3: Иә. Ол ақаулық токтарды тоқтата алмайтындықтан, оны әрқашан жүйенің ықтимал қысқа тұйықталу тогы үшін есептелген жоғары ағын сақтандырғыштармен немесе MCB құрылғыларымен жұптаңыз.

4-сұрақ: Ол қозғалтқыш бағытын басқара ала ма?

A4: Иә — шағын қозғалтқыштар үшін 2P қосқышы дұрыс сым қосылған кезде фазалар ретін өзгерте алады. Қозғалтқыштың тоқтағанына және бағытын өзгертпес бұрын қуаттандырылғанына көз жеткізіңіз.

5-сұрақ: Неліктен басқа брендтерге қарағанда CDADA таңдау керек?

A5: CDADA ұсынады:

● Шынайы 3-позициялық механикалық блоктау (қалқымалы күйлер жоқ)

● Дүниежүзілік панель стандарттарымен DIN-рейс үйлесімділігі

● Ауыстырғыш орнының анық визуалды көрсеткіші

● Сенімді контакт қысымы үшін берік серіппелі механизм

● Толық IEC сертификаты және техникалық қолдауы бар бәсекеге қабілетті баға
